Výměna sady výměnných dílů

Sada výměnných dílů sestává z fixační jednotky a přenosového válce. Postupujte podle níže uvedeného postupu pro výměnu fixační jednotky a přenosového válce současně.

1. Připravte si novou sadu výměnných dílů a zkontrolujte, zda máte všechny díly.

   	Fixační jednotka

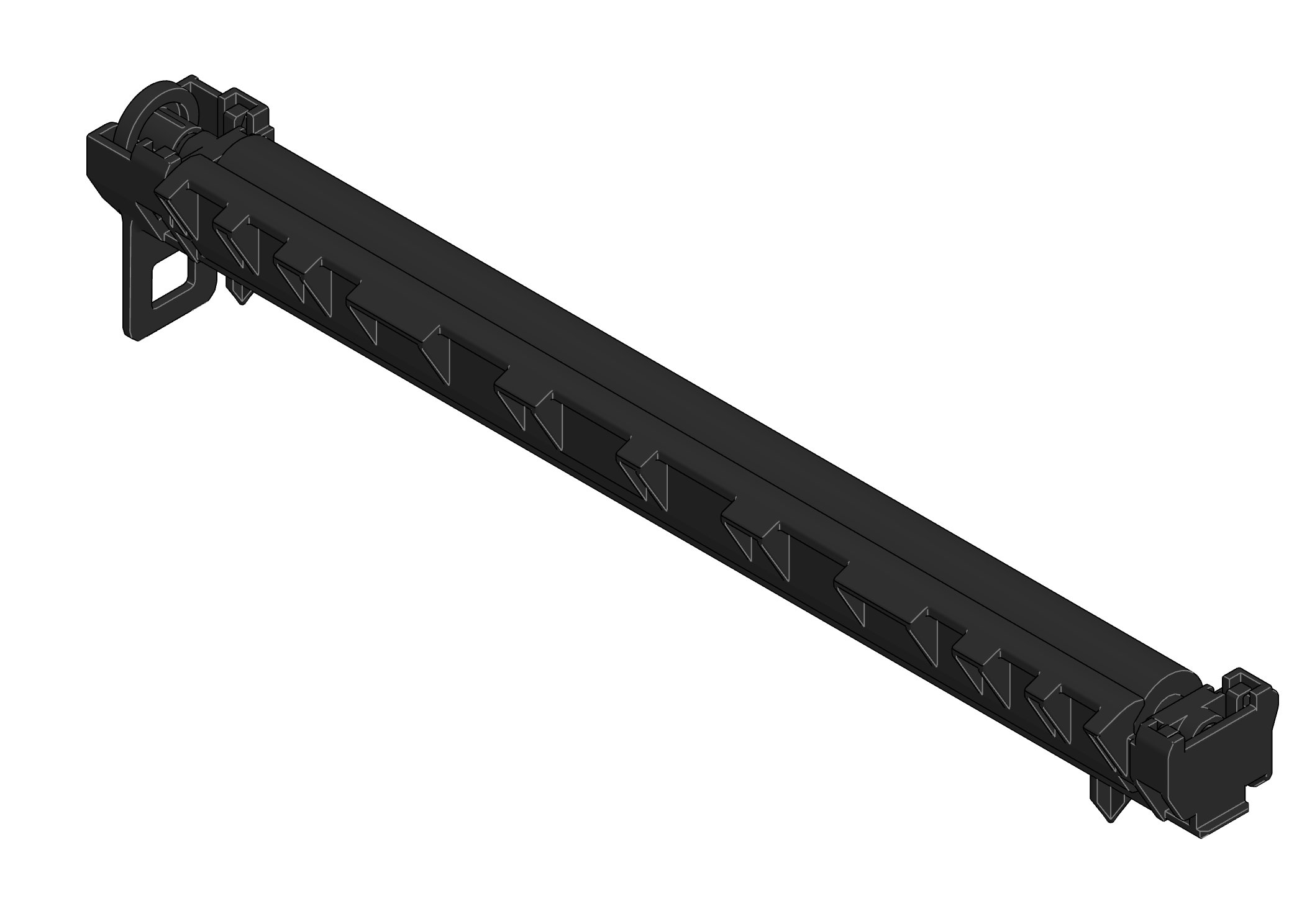

   	Přenosový válec

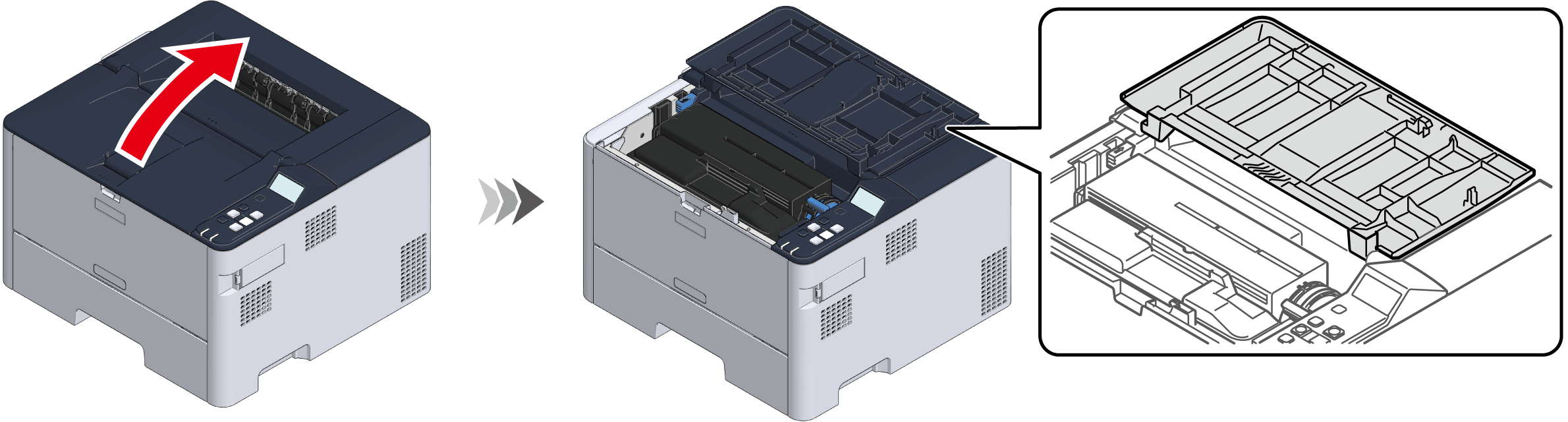

2. Otevřete horní kryt (přední).



   • Na otevřený kryt nepokládejte žádné předměty.

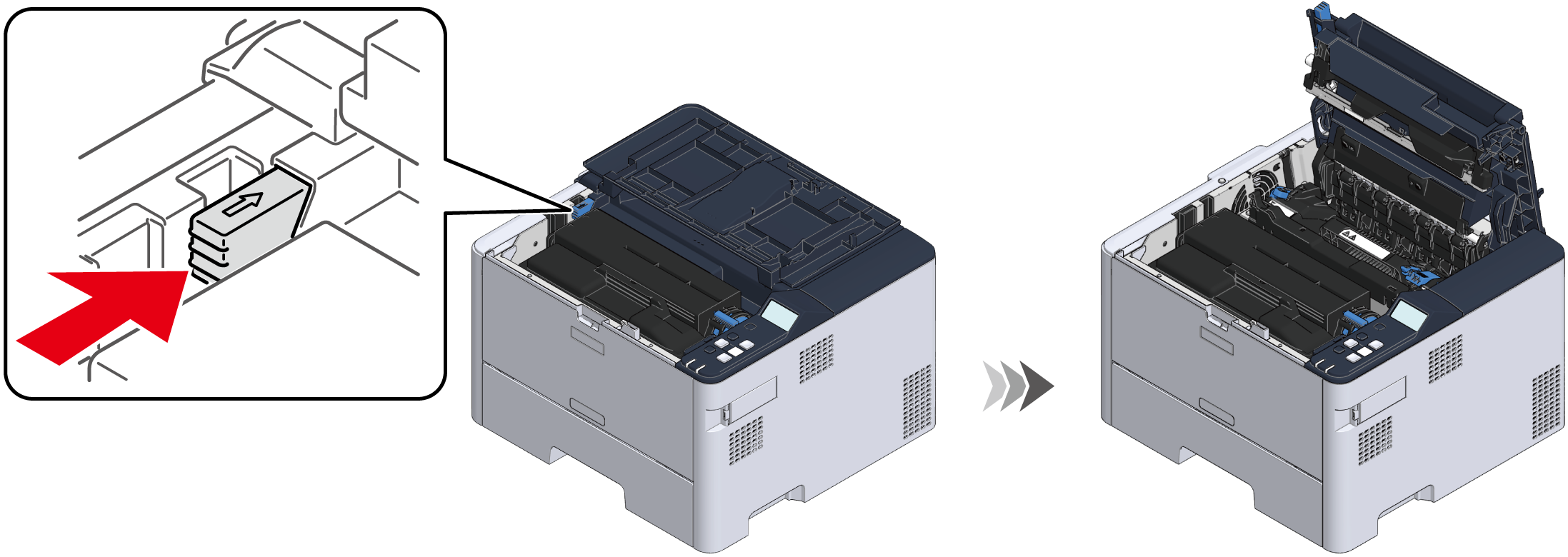

3. Stlačte modrou součást na levé straně zařízení a otevřete horní kryt (celý).



4. Odemkněte fixační jednotku otočením modré zamykací páčky na obou stranách směrem dozadu až ke značce odemknutého zámku.

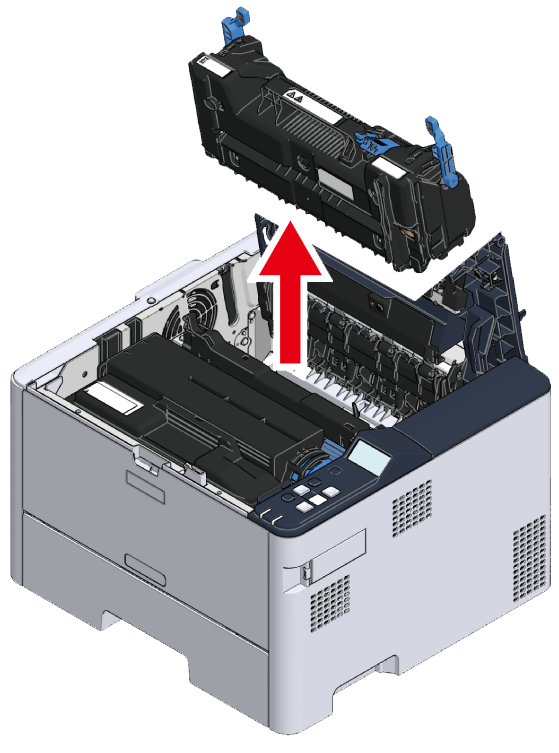

5. Uchopte fixační jednotku za střední část a vyjměte ji ze zařízení.

   	Může dojít k popáleninám.
   Fixační jednotka se může zahřát, takže buďte během provozu opatrní a vždy ji při zvedání uchopte za držadlo. Je-li horká, před dalšími operacemi počkejte, dokud nevychladne.



6. Nainstalujte do zařízení novou fixační jednotku.



7. Zamkněte fixační jednotku otočením modré zamykací páčky na obou stranách směrem dopředu až ke značce zamčeného zámku.



8. Ujistěte se, zda modrá páčka na pravé straně tonerové kazety je u značky zamčeného zámku.



   • Modré páčky se nedotýkejte. Pokud je páčka posunutá, může se při vyjímání obrazového válce uvolnit tonerová kazeta a rozptýlit toner.

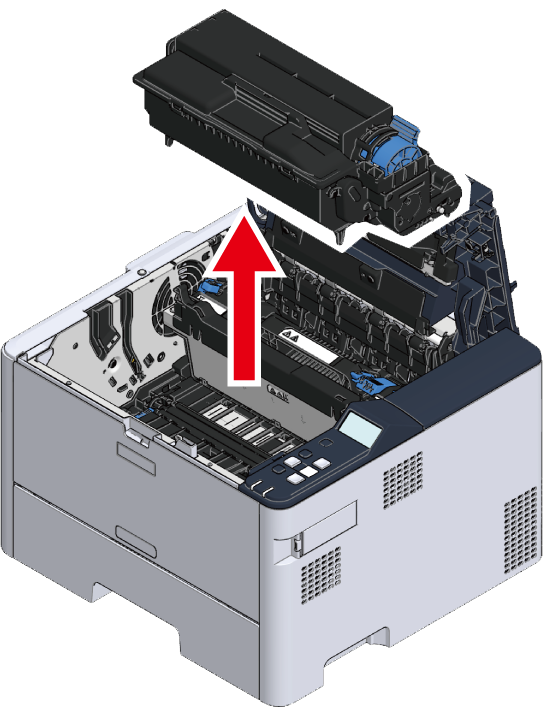

9. Vyjměte obrazový válec. Obrazový válec vyjměte společně s tonerovou kazetou, která je na něm připevněna.

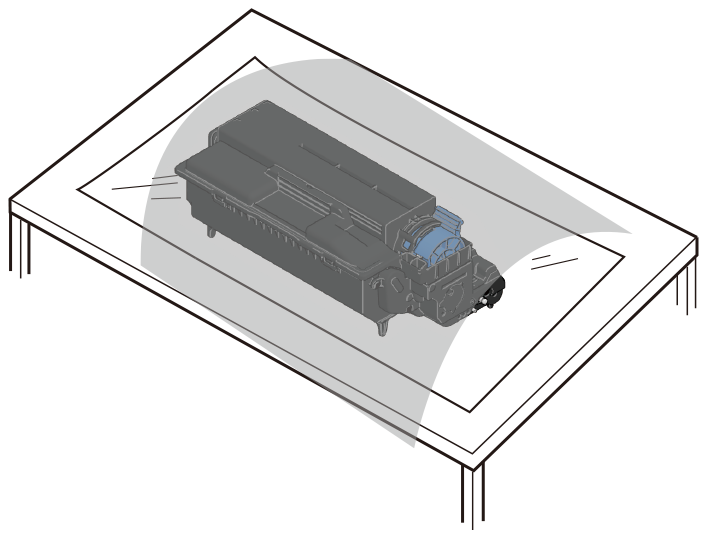

10. Vyjmutý obrazový válec a tonerovou kazetu položte na rovnou plochu a zakryjte je na ochranu před přímým světlem například papírem.



    • Manipulujte s nimi opatrně, protože obrazový válec (jeho zelená část) se velmi snadno poškodí.

    • Obrazový válec nevystavujte přímému slunečnímu světlu ani silnému světlu (asi 1 500 nebo více). Ani pod světlem v místnosti jej neponechávejte nezakryté déle než 5 minut.

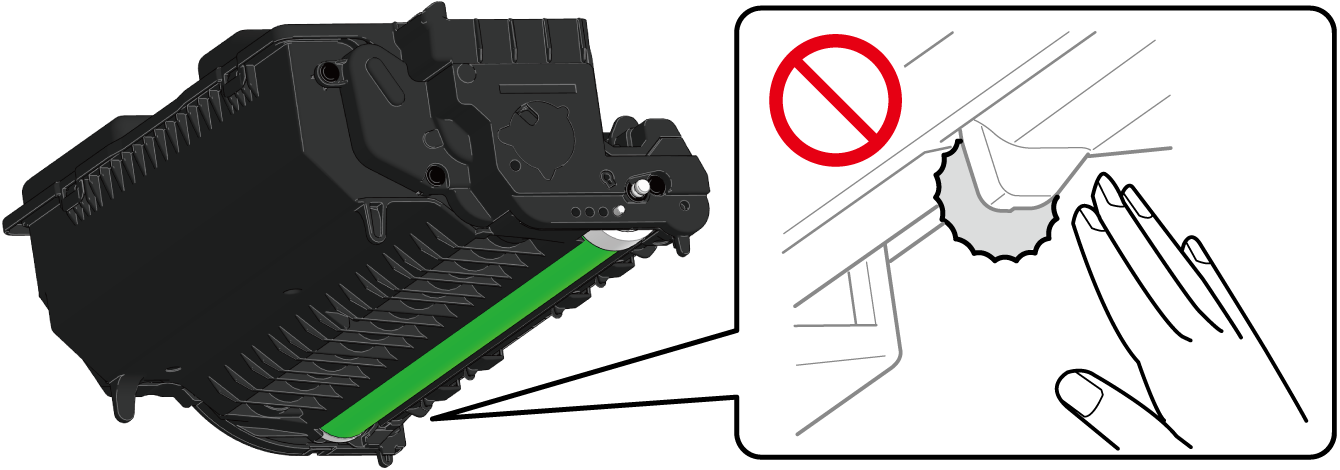

    • Nedotýkejte se součástí na spodní straně obrazového válce.








11. Odemkněte přenosovou jednotku otočením modrých páček na obou stranách směrem dopředu.



12. Vyjměte přenosovou jednotku.

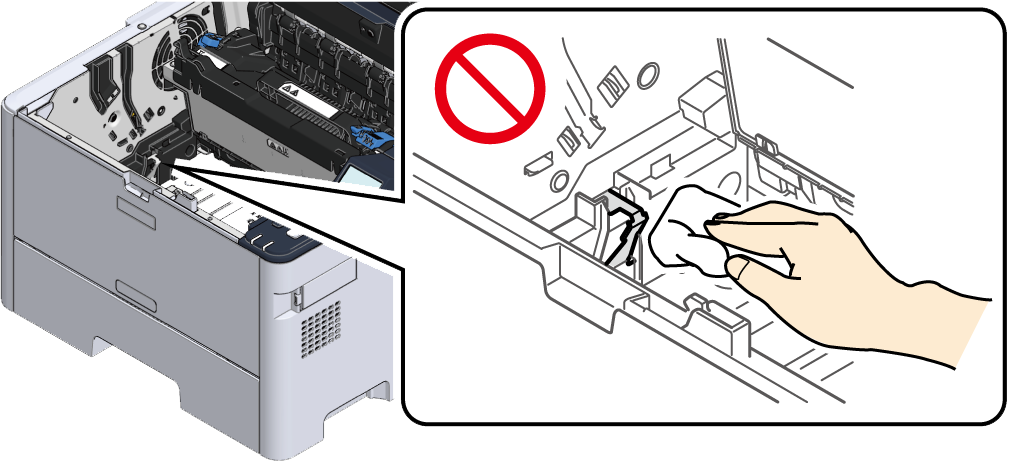

    • Neotírejte žádný tuk nanesený na kovové části v hlavní jednotce.

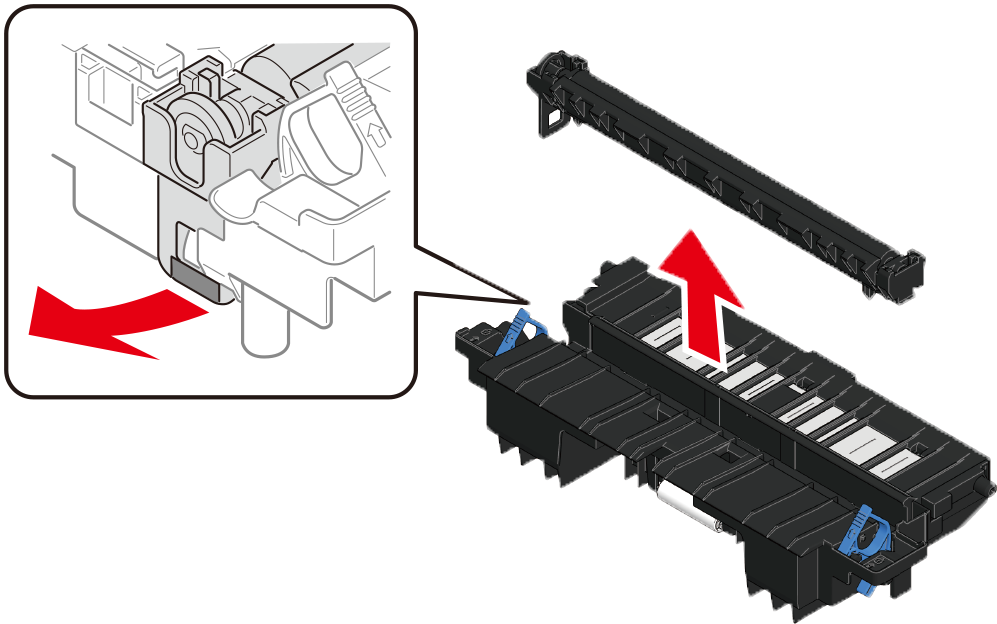

13. Stlačte modrý štítek dole na levé straně přenosové jednotky směrem ven a vyjměte přenosový válec.



    • Dbejte na to, abyste se nedotkli pryžové části v jeho středu.



14. Vyjměte nový přenosový válec z přepravní krabice.

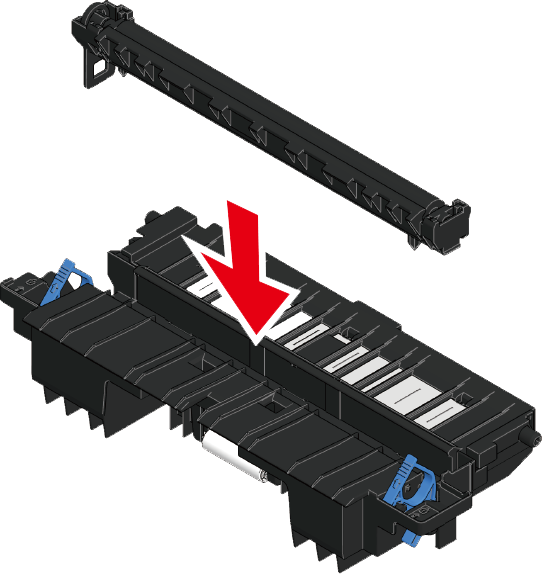

15. Přenosový válec nainstalujte do přenosové jednotky tak, aby modrá páčka přenosové jednotky byla na přední straně a modrý štítek přenosového válce na levé straně.



    • Dbejte na to, abyste se nedotkli pryžové části v jeho středu.



16. Nainstalujte přenosovou jednotku do zařízení.





17. Zamkněte přenosovou jednotku sklopením levé a pravé modré páčky směrem dozadu.



18. Nainstalujte obrazový válec společně s tonerovou kazetou do zařízení.



19. Zavřete horní kryt ze zadní strany.



20. Zavřete horní kryt (přední).
