Installationssted

Installér denne maskine på et fladt skrivebord, der er større end maskinens bund.

Hold tilstrækkelig plads omkring denne maskine som vist i følgende figur.

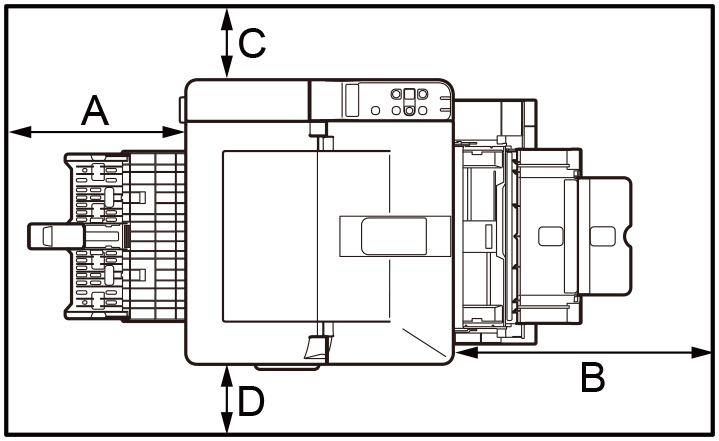

  • Set fra oven


    B433
    B513

    A

    Når den bageste outputbakke ikke bruges: 10 cm
    Når den bageste outputbakke bruges: 22 cm eller derover. Hold det væk fra væggen, så det ikke forstyrrer justeringen af det papir, der skal bruges.

    B

    		Når MP-bakken ikke bruges: 25 cm
    Når MP-bakken bruges: Kontroller, at der er plads nok i forhold til den papirstørrelse, der skal bruges.

    C

    10 cm

    D

    10 cm

    • Afhængigt af installationsmiljøet kan temperaturen inde i maskinen stige, og udskrivningshastigheden kan aftage.


  • Set fra siden


    B433
    B513

    E

    10 cm

    10 cm

    F

    43 cm

    47 cm
