Installation af den ekstra bakkeenhed

Der kan opstå skader.

Maskinen kan vælte. Sørg for at sætte de medfølgende forbindelsesdele på.

Installer ekstra bakkeenheden, hvis du vil øge mængden af papir, der kan lægges i. Indstil antallet af bakker i printerdriveren efter installation.

Der kan installeres op til 3 udvidelsesbakker. Sørg for at sætte de medfølgende forbindelsesdele på.

Hvis du vil installere 2 eller flere udvidelsesbakker, skal du installere det dedikerede hjulstativ (ekstraudstyr) og indstille antitippefødderne for at undgå risikoen for at vælte.

Hvis du vil installere denne maskine på et bord, anbefales det at installere en udvidelsesbakke.

Installation af det dedikerede hjulstativ

Der kræves en fladhovedet skruetrækker til at installere ekstra bakkeenheden.

  • Emballagen og polstringsmaterialerne er nødvendige for at sende ekspansionsbakkeenheden. Opbevar dem ordentligt i stedet for at smide dem ud.

  • Når der bruges en ekstrabakke til at udskrive fra, korrigeres udskriftspositionen for hver ekstrabakke, hvis udskriftspositionen skifter. Hvis du har brug for flere oplysninger, skal du se "Korrigering af udskriftspositionen for bakken".


Dette afsnit tager som eksempel det tilfælde, hvor en udvidelsesbakkeenhed er installeret i B433.

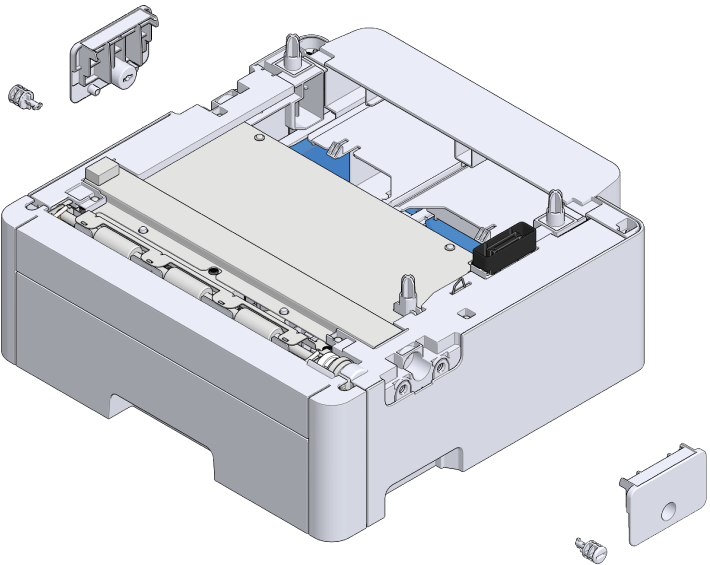

  1. Kontrollér, at du har alle delene til ekstra bakkeenheden.

    Ekstra bakkeenhed
    Forbindelsesdele (x2)

    Skruer (x2)

  2. Tryk på tænd/sluk-knappen for at slukke for hovedenheden, og tag netledningen og alle andre kabler ud af stikkontakten.

    • Sørg for at slukke for strømforsyningen, frakoble netledningen og alle andre kabler, og installer derefter ekstra bakkeenheden. Hvis du installerer ekstra bakkeenheden, mens strømforsyningen er tændt, kan maskinen og ekstra bakkeenheden gå i stykker.
    • Hvis du installerer den med et kabel tilsluttet, kan du komme til skade ved at få dine fødder i klemme i kablet.

  3. Installer den første udvidelsesbakkeenhed.

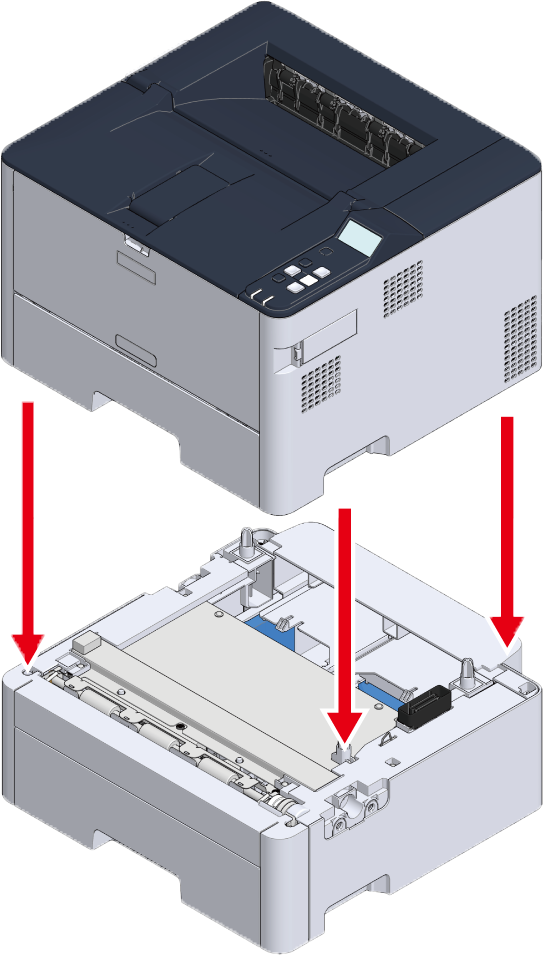

  4. Ret højre side og forsiden af hovedenheden og ekstra bakkeenheden ind, og stabl dem forsigtigt, så hullerne i bunden af hovedenheden og fremspringene på ekstra bakkeenheden er på linje.

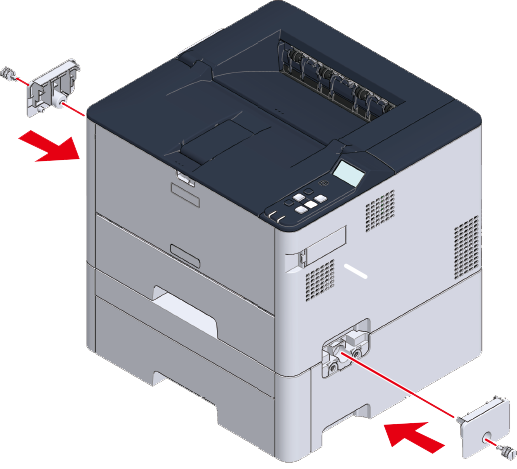

  5. Brug en flad skruetrækker til at forbinde venstre og højre side af hovedenheden og ekstra bakkeenheden med de medfølgende forbindelsesdele.

    • På dette tidspunkt må du ikke skubbe hovedenheden til venstre, højre, frem eller tilbage.

    • Når du flytter maskinen eller udskifter forbrugsstoffer eller vedligeholdelsesdele eller lægger papir i bakken, skal du kontrollere følgende punkter for at forhindre, at printeren vælter.

      • Når du har stablet udvidelsesbakkerne, må du ikke skubbe hovedenheden til venstre, højre, frem eller tilbage.

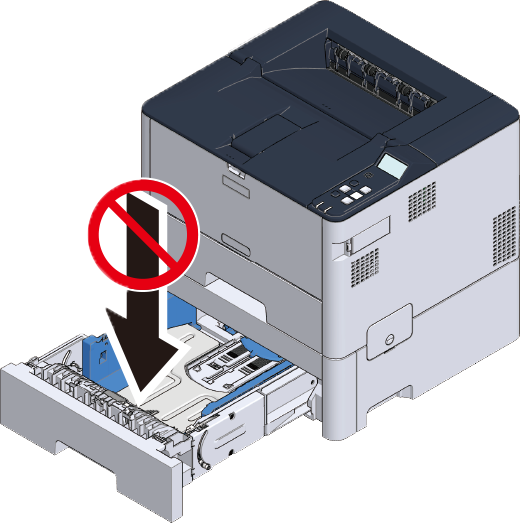

      • Tryk ikke på papirkassetten ovenfra, når papirkassetten trækkes ud.

      • Tryk ikke på hovedenheden bagfra, når papirkassetten er trukket ud.

  6. Sæt netledningen eller eventuelle fjernede kabler tilbage til hovedenheden.

    Initialisering ved opstart

  7. Tryk på tænd/sluk-knappen for at tænde for maskinen.

  8. Tryk på rulleknappen ▼ på betjeningspanelet for at vælge [Menus (Menuer)], og tryk derefter på «OK».
  9. Kontroller, at [Information (Information)] er valgt, og tryk på «OK».
  10. Kontroller, at [Tray Count (Bakke tæller)] er valgt, og tryk derefter på «OK».
  11. Kontrollér, at den udvidelsesbakkeenhed, du har installeret, vises på displayet.
  12. Efter at have kontrolleret displayet, skal du trykke på «CANCEL» for at vende tilbage til standby-skærmen.

  13. Når du har tilsluttet din pc og denne maskine og installeret softwaren, skal du indstille ekstra bakkeenheden i printerdriveren.

    Indstilling af printerdriveren
