Installation af det dedikerede hjulstativ

Der kan opstå skader.

Maskinen kan vælte. Sørg for at sætte de medfølgende forbindelsesdele på.

Hvis du vil installere to eller flere udvidelsesbakker, skal du sørge for at montere antitip-fødderne.

Det er et stativ med hjul til at flytte maskinen.

Det leveres også med anti-væltefødder for at undgå risikoen for, at maskinen vælter. Det anbefales at bruge det, når ekstra bakken er installeret.

Der skal bruges en stjerneskruetrækker og en flad skruetrækker til at montere hjulstativet.

  • Hvis du installerer to eller flere udvidelsesbakker, skal du sørge for at installere det dedikerede hjulstativ, de tippesikre fødder og de fastgjorte fastgørelsesdele for at undgå risikoen for at vælte.

  • Emballagen og polstringsmaterialerne er nødvendige for at sende det dedikerede hjulstativ. Opbevar dem ordentligt i stedet for at smide dem ud.


  1. Tryk på tænd/sluk-knappen for at slukke for hovedenheden, og tag netledningen og alle andre kabler ud af stikkontakten.

    • Hvis du installerer den med et kabel tilsluttet, kan du komme til skade ved at få dine fødder i klemme i kablet.

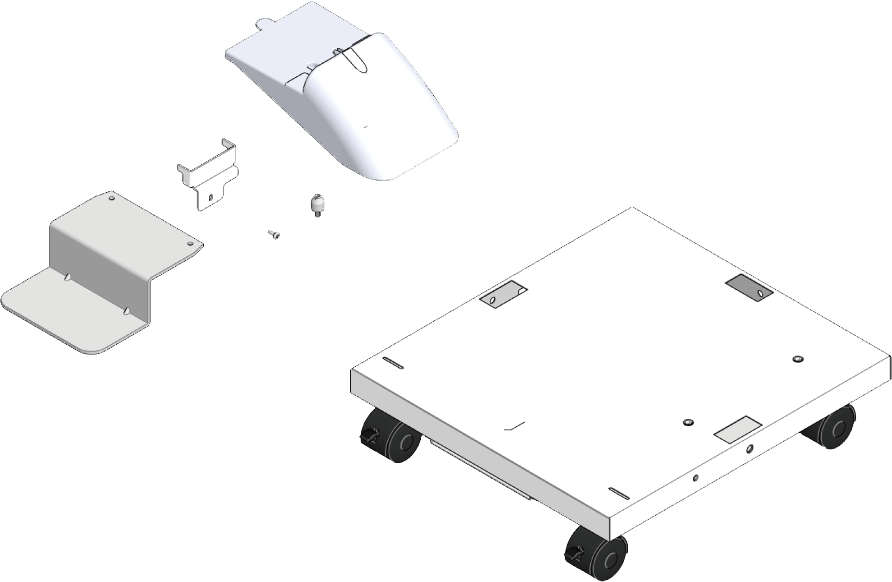

  2. Tjek, at du har alle delene til det dedikerede hjulstativ.

    1. Hovedenhed
    2. Anti-tip fod a (x 1)
    3. Anti-væltefod b (x 3)

    4. Positioneringsstift (x 2)

    5. Metalbeslag til hjulstativet (x 2)
    6. Skrue (x 2)

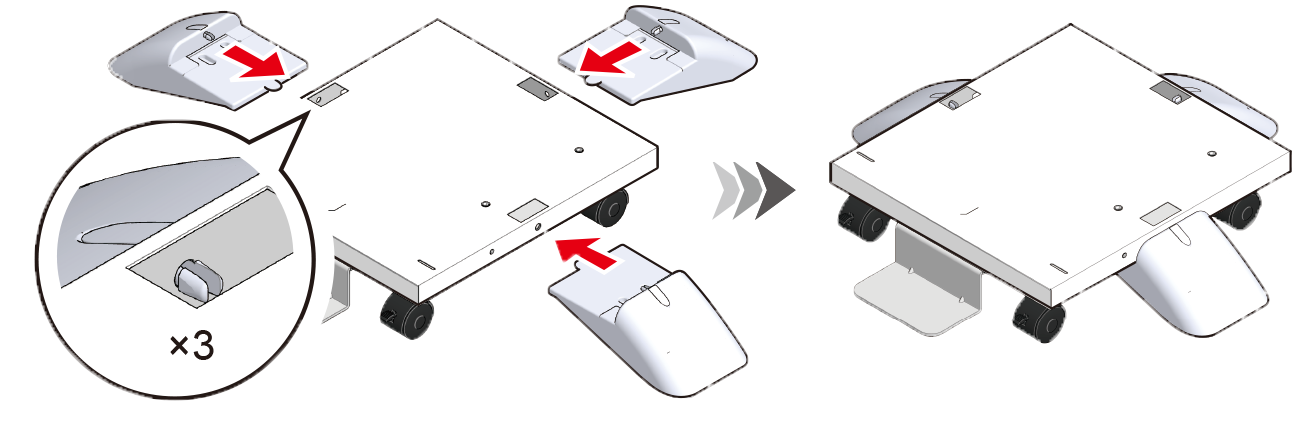

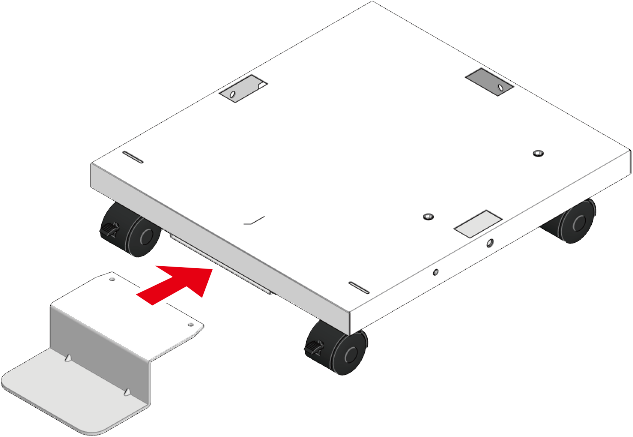

  3. Monter anti-væltefod a på forsiden af det dedikerede hjulstativ.

  4. Monter anti-vippe-foden b (x 3) på begge sider og bagsiden af det dedikerede hjulstativ.

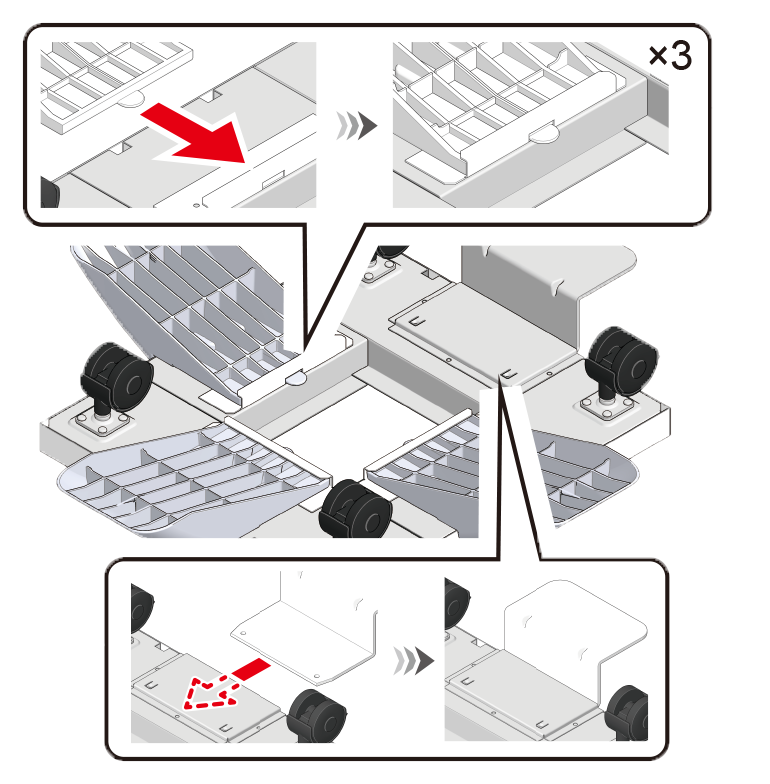

  5. Kontroller, at anti-væltefod a og anti-væltefod b (x 3) er sat korrekt på plads ved at vende det dedikerede hjulstativ på hovedet.

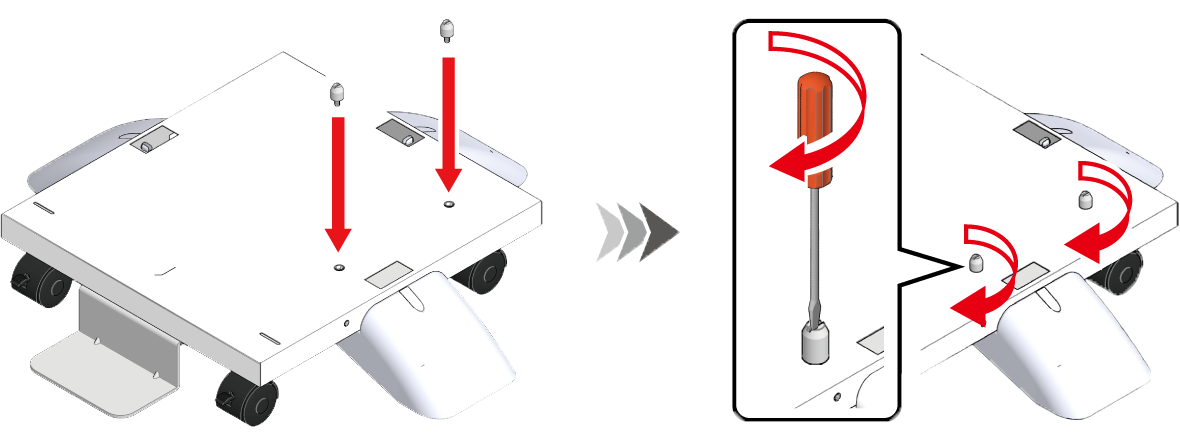

  6. Vend det dedikerede hjulstativ tilbage til opretstående stilling, og monter positioneringsstiften (x 2). Drej og fastgør positioneringsstiften (x 2) med en fladhovedet skruetrækker.

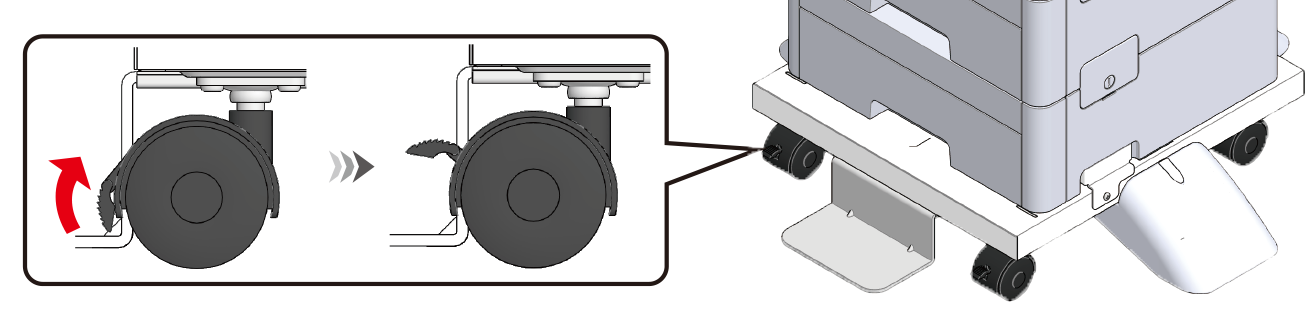

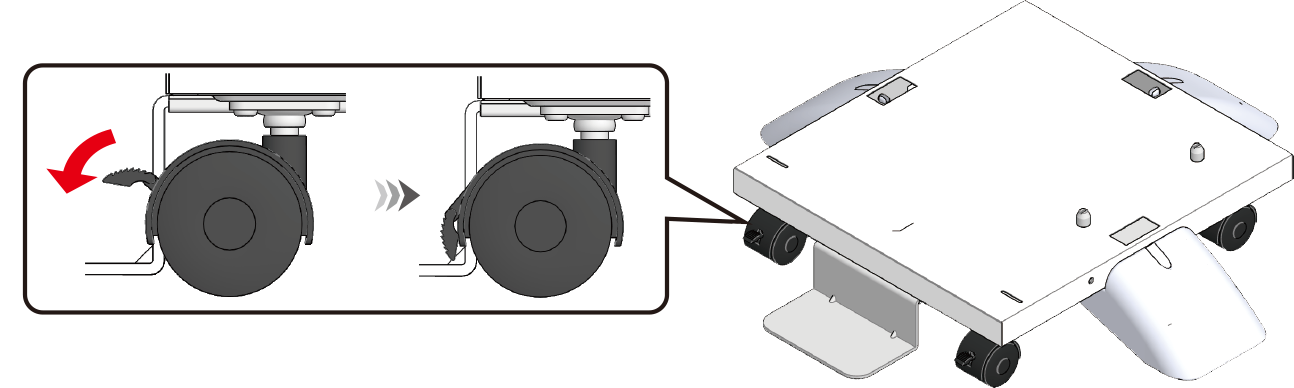

  7. Lås hjulet (x 2) for at forhindre, at det dedikerede hjul bevæger sig under installationen af hovedenheden og udvidelsesbakken.

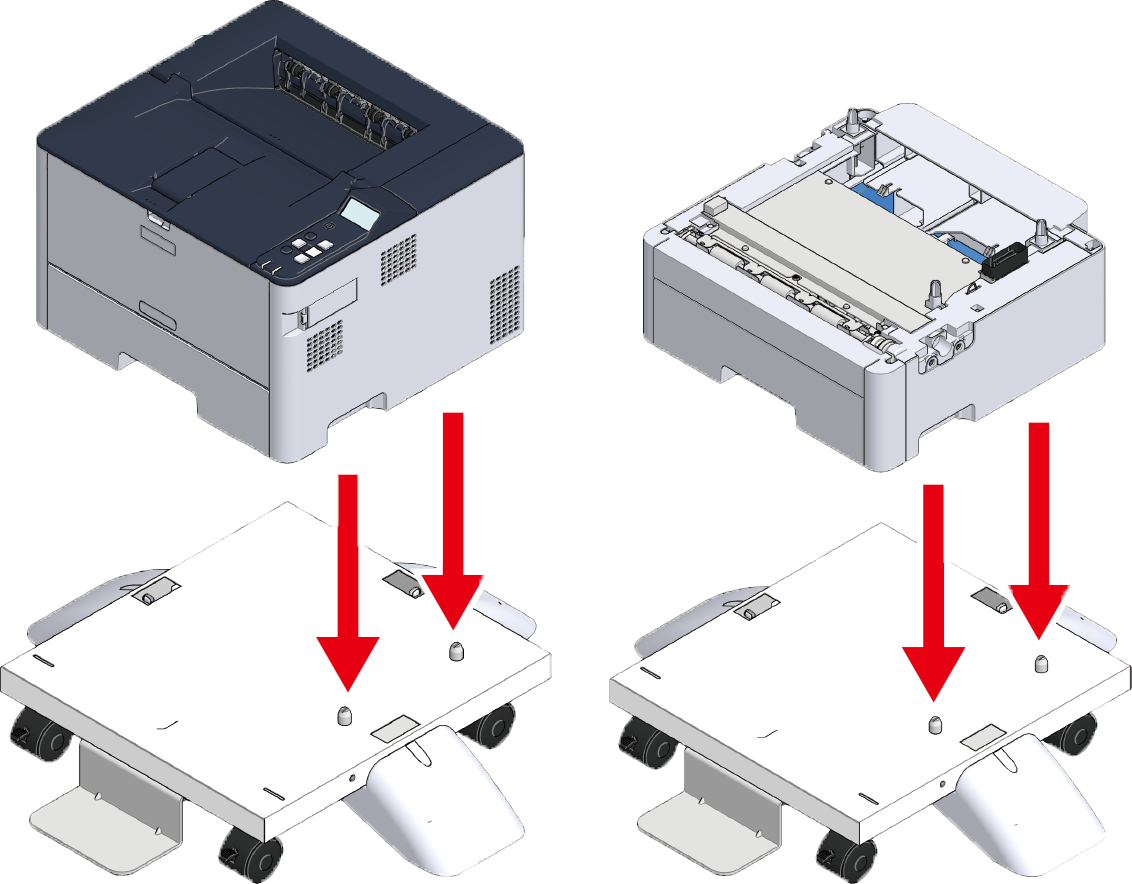

  8. Ret forsiden af hovedenheden eller udvidelsesbakken ind efter de lange huller i begge ender af forsiden af det dedikerede hjulstativ, og stabl dem forsigtigt, så positioneringsstifterne på det dedikerede hjulstativ passer ind i hullerne i bunden.

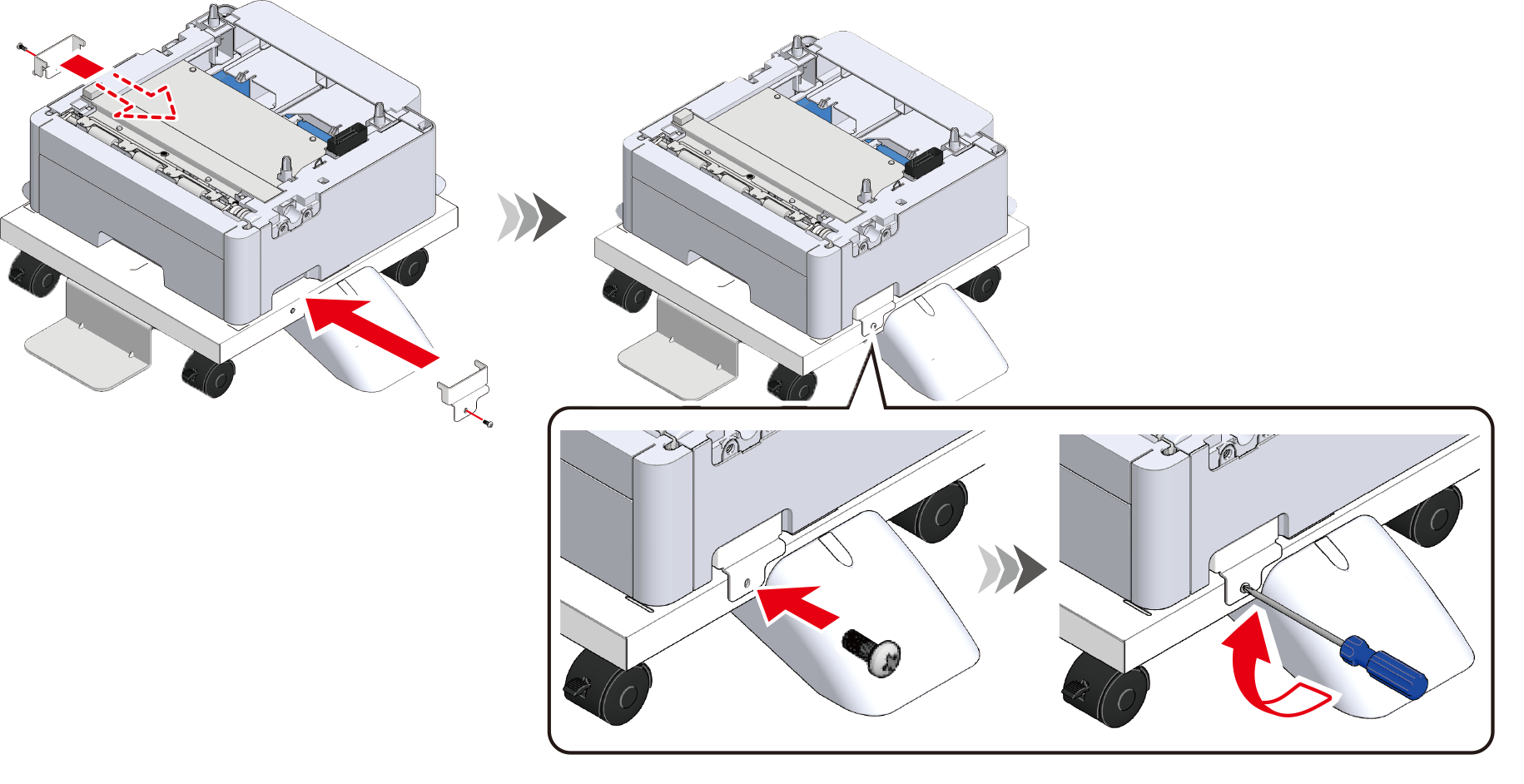

  9. Fastgør hovedenheden eller udvidelsesbakken og det dedikerede hjulstativ med metalbeslagene (x 2) og skruerne (x 2) ved hjælp af en stjerneskruetrækker.
    Figuren viser et eksempel på montering af den ekstra bakke og det dedikerede hjulstativ.

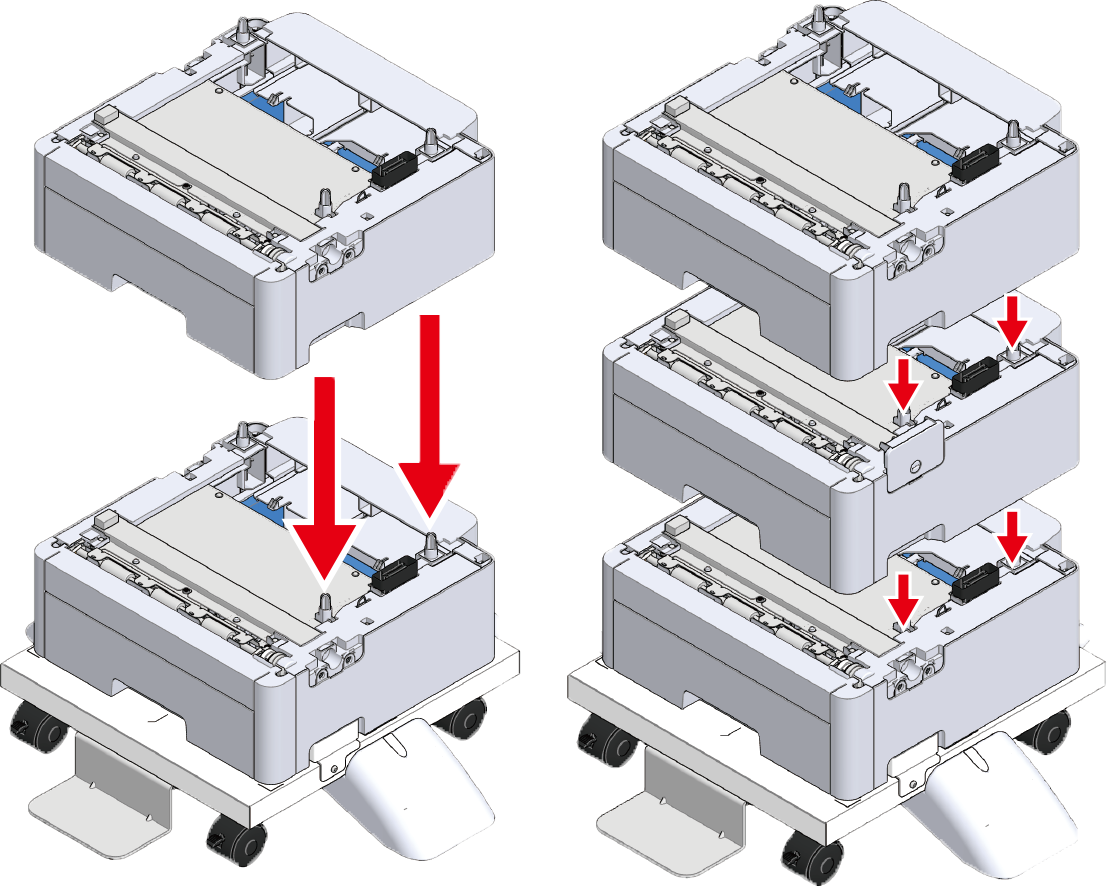

  10. For at tilføje en udvidelsesbakkeenhed, juster højre side og forside af den udvidelsesbakkeenhed, der er fastgjort til den dedikerede hjulstand, med højre side og forside af den udvidelsesbakkeenhed, der skal installeres, og stap dem forsigtigt, så hullerne på bunden og fremspringene er justeret.

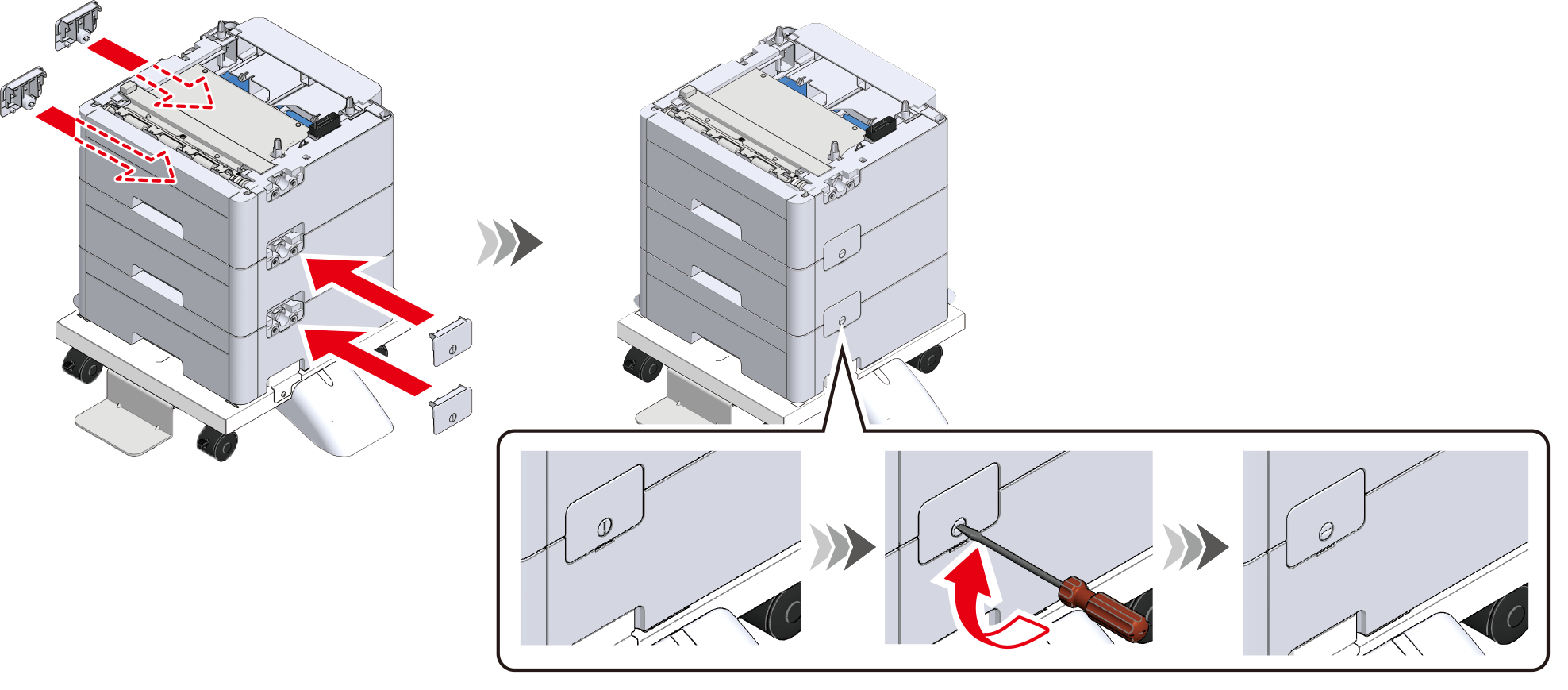

  11. Brug en flad skruetrækker til at forbinde venstre og højre side af de stablede udvidelsesbakkeenheder med de medfølgende forbindelsesdele.

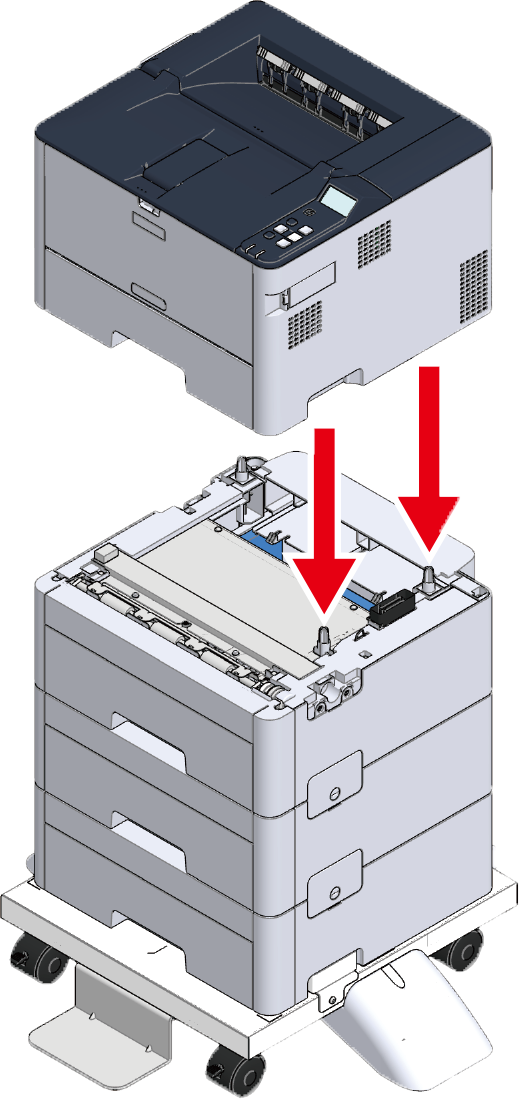

  12. Hvis du vil tilføje en udvidelsesbakke, skal du justere højre side og forsiden af hovedenheden og udvidelsesbakken og forsigtigt stable dem, så hullerne i bunden af hovedenheden og fremspringene på udvidelsesbakken er på linje.

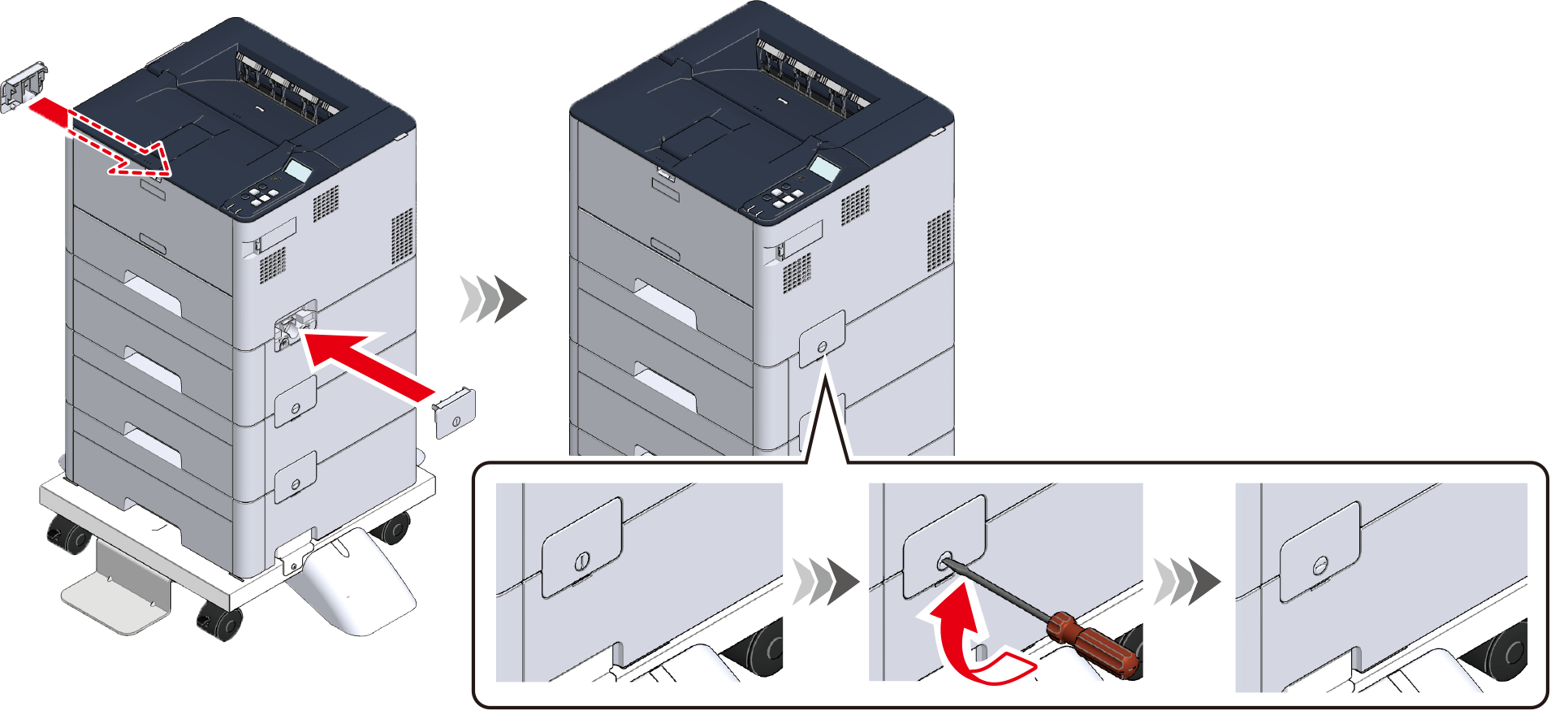

  13. Når der er installeret en udvidelsesbakke, skal du fastgøre hovedenheden og udvidelsesbakken på begge sider med de forbindelsesdele, der følger med udvidelsesbakken, ved hjælp af en flad skruetrækker.

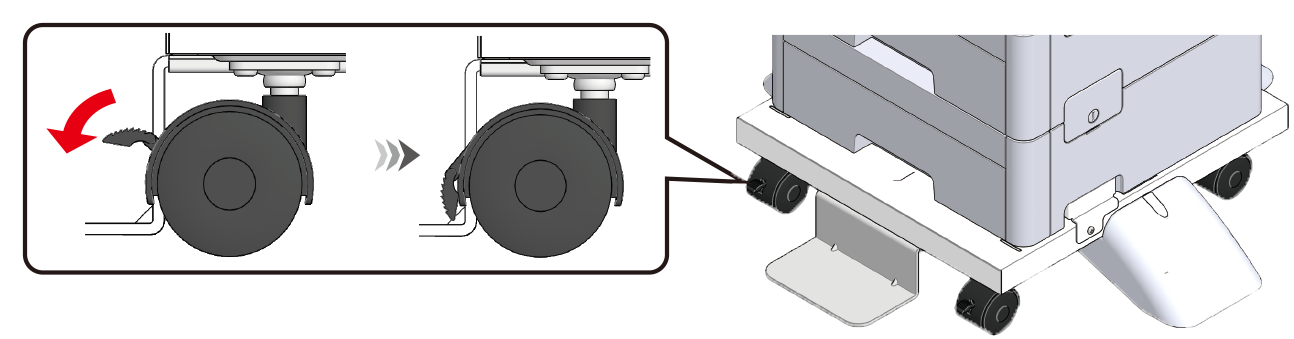

  14. Før du flytter denne maskine, skal du låse hjulene (x 2) op.

    • Tryk på hjulene, når du flytter maskinen. Hvis du trykker på hovedenheden, kan den vælte.

  15. Når du har flyttet maskinen til bestemmelsesstedet, skal du låse hjulene (x 2) for at undgå utilsigtet bevægelse.

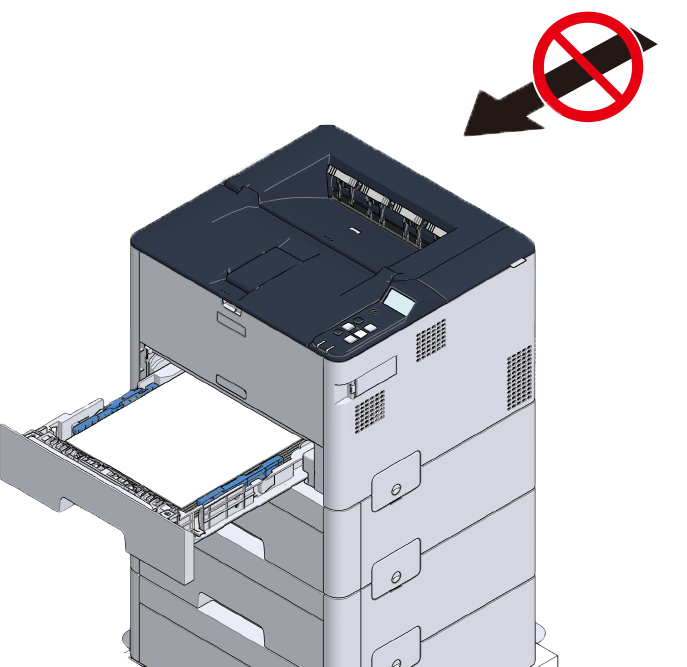

    • Når du flytter maskinen eller udskifter forbrugsstoffer eller vedligeholdelsesdele eller lægger papir i bakken, skal du kontrollere følgende punkter for at forhindre, at printeren vælter.

      • Tryk på hjulene, når du flytter maskinen. Hvis du trykker på hovedenheden, kan den vælte.

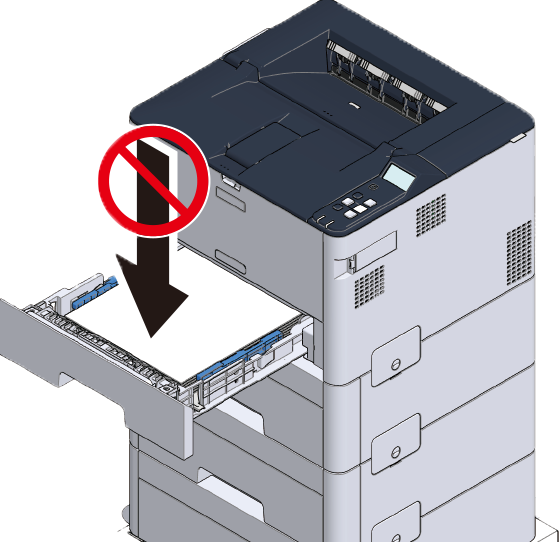

      • Tryk ikke på kassetten ovenfra, når kassetten trækkes ud.

      • Tryk ikke bag på maskinen, når kassetten er trukket ud.
  16. Sæt strømkablet eller eventuelle fjernede kabler tilbage i maskinen.

  17. Tryk på tænd/sluk-knappen for at tænde for maskinen.

  18. Hvis du ikke har installeret en udvidelsesbakke, er du nu færdig.
    Hvis en udvidelsesbakkeenhed er installeret, skal du trykke på rulleknappen ▼ på betjeningspanelet for at vælge [Menus (Menuer)], og trykke derefter på «OK».

  19. Kontroller, at [Information (Information)] er valgt, og tryk på «OK».

  20. Kontroller, at [Tray Count (Bakke tæller)] er valgt, og tryk derefter på «OK».
  21. Kontrollér, at den udvidelsesbakkeenhed, du har installeret, vises på displayet.
  22. Efter at have kontrolleret displayet, skal du trykke på «CANCEL» for at vende tilbage til standby-skærmen.

  23. Når du har tilsluttet din pc og denne maskine og installeret softwaren, skal du indstille ekstra bakkeenheden i printerdriveren.
