Udskiftning af papirfremføringsrullen (Bakke 1)

For udskiftningscyklus, se venligst "Papirfremføringsrulle".

I dette afsnit beskrives f.eks. proceduren for udskiftning af papirfremføringsrullen i bakke 1. Du kan udskifte papirfremføringsrullen i bakke 2/3/4 ved at følge samme procedure.

1. Forbered en ny fremføringsvalse (til bakke 1), og kontrollér, at du har alle delene.

   	Papirfremføringsrulle (uden tandhjul)
   	Papirfremføringsrulle (med tandhjul)

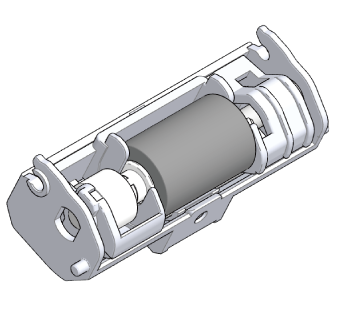

   	Separationsrulle
   	Fjeder

2. Tryk på tænd/sluk-knappen for at slukke for maskinen.

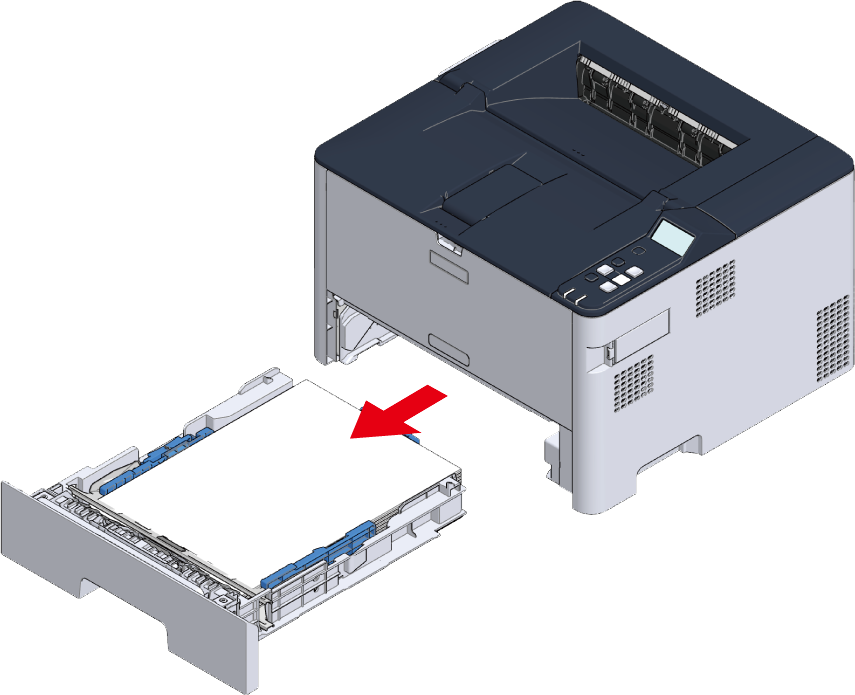

3. Træk den nederste papirkassette i bakke 1 ud, indtil den stopper, og løft den derefter lidt opad for at fjerne den.



   • Hvis du trækker papirkassetten ud, mens strømmen er tændt, kan "Change settings? (Vil du ændre indstillingerne?)" vises på displayet. Denne meddelelse forsvinder automatisk i løbet af ca. 10 sekunder, når papirkassetten er sat tilbage i hovedenheden.

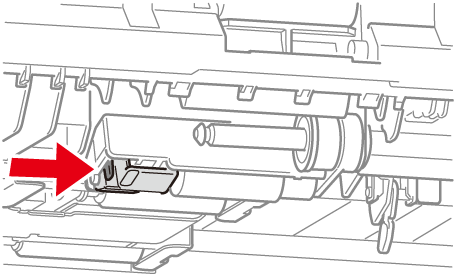

4. Mens du skubber kløerne på den forreste papirindføringsrulle (uden tandhjul) udad (som vist på følgende figur) i den tomme papirkassetteåbning, skal du skubbe papirindføringsrullen (uden tandhjul) til venstre og fjerne den.

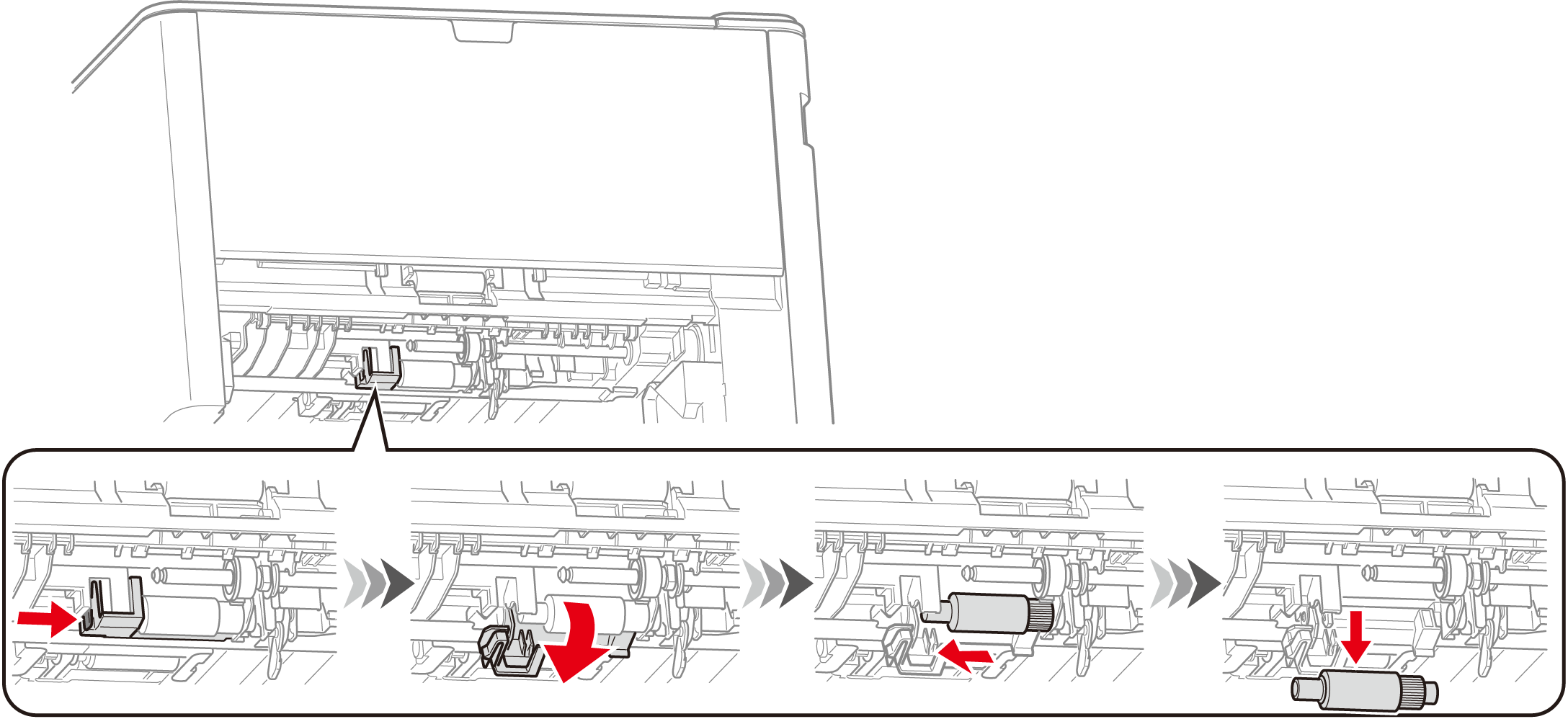

5. For B433 skal du åbne det sorte dæksel nedad ved at trykke på kloen i venstre side og fjerne den interne papirfremføringsrulle (med tandhjul).



   For B513 skal du trykke på fanen og fjerne den interne papirfremføringsrulle (med tandhjul).



6. Sæt den på maskinen fra højre side af den nye papirindføringsrulle (med tandhjul), og luk det sorte dæksel, indtil du hører et klik.

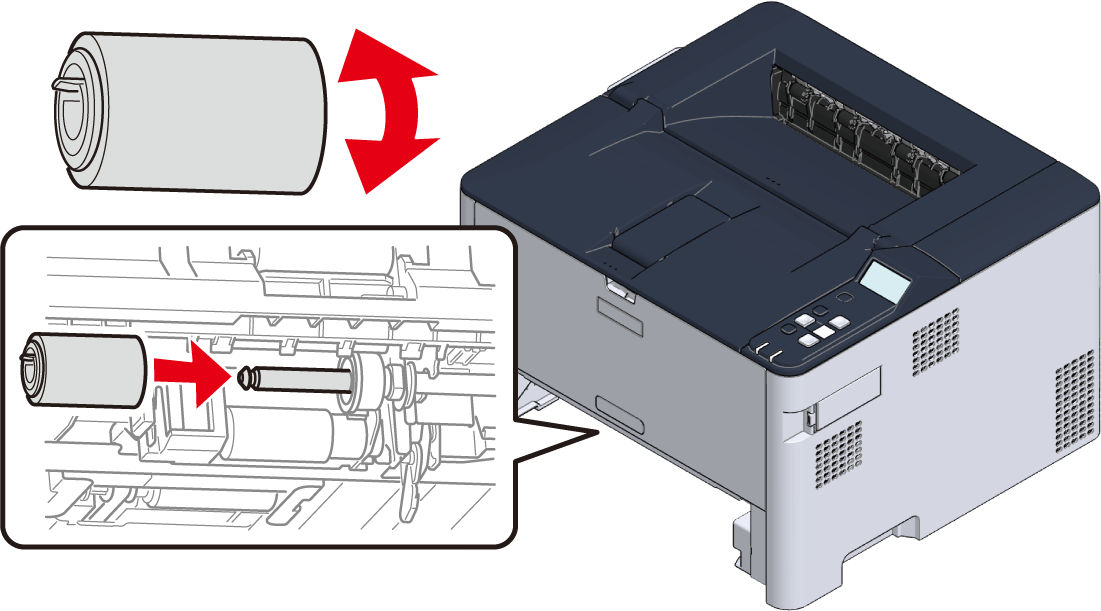

7. Hold den nye papirindføringsrulle (uden tandhjul) med den blå klo til venstre, sæt den på den forreste aksel, og skub papirindføringsrullen ind, indtil du hører et klik.



   • Hvis det er svært at montere den, skal du dreje rullen lidt til venstre og højre og derefter montere den igen.

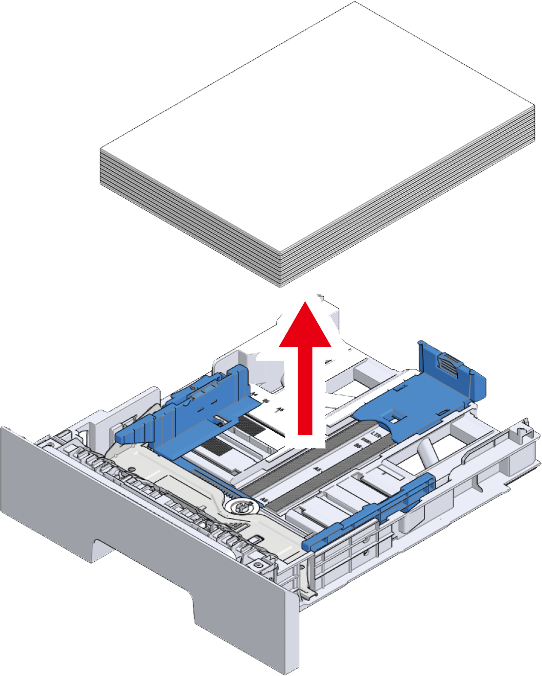

8. Tag papiret ud af papirkassetten.

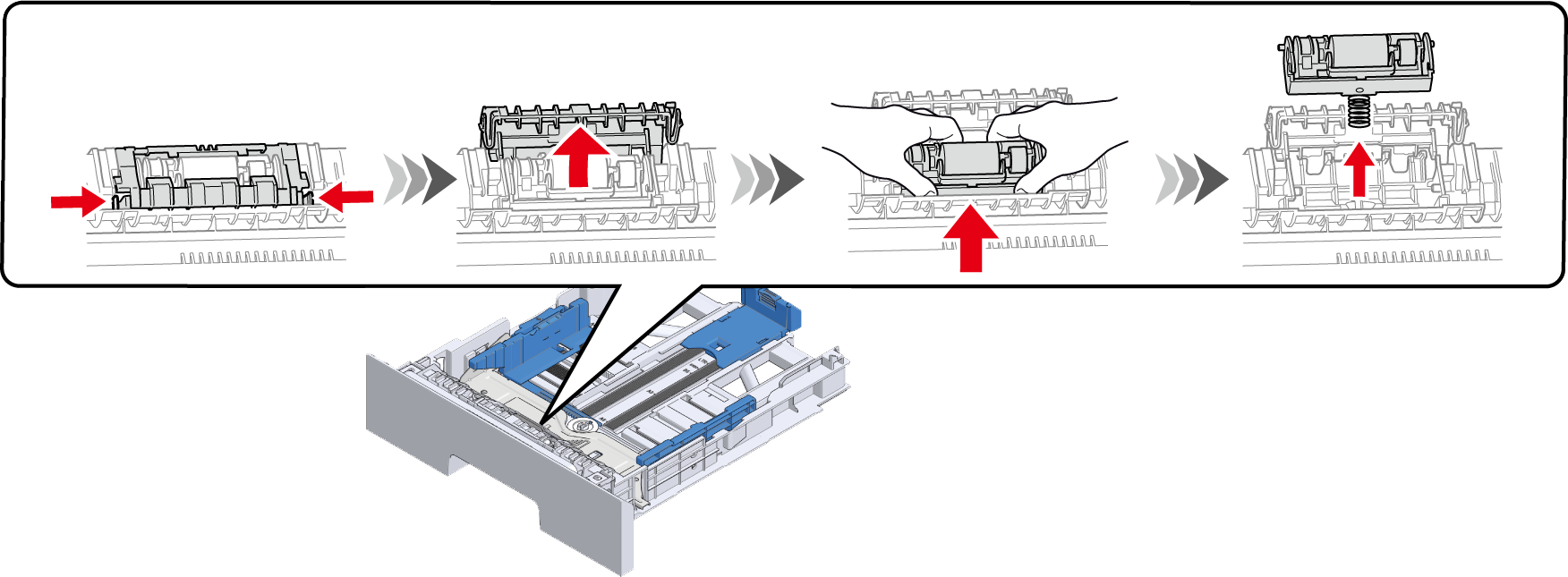

9. Åbn rulledækslet ved at trykke på kløerne på begge sider, og fjern separationsrullen.



10. Sæt fjederen på den nye separationsrulle.

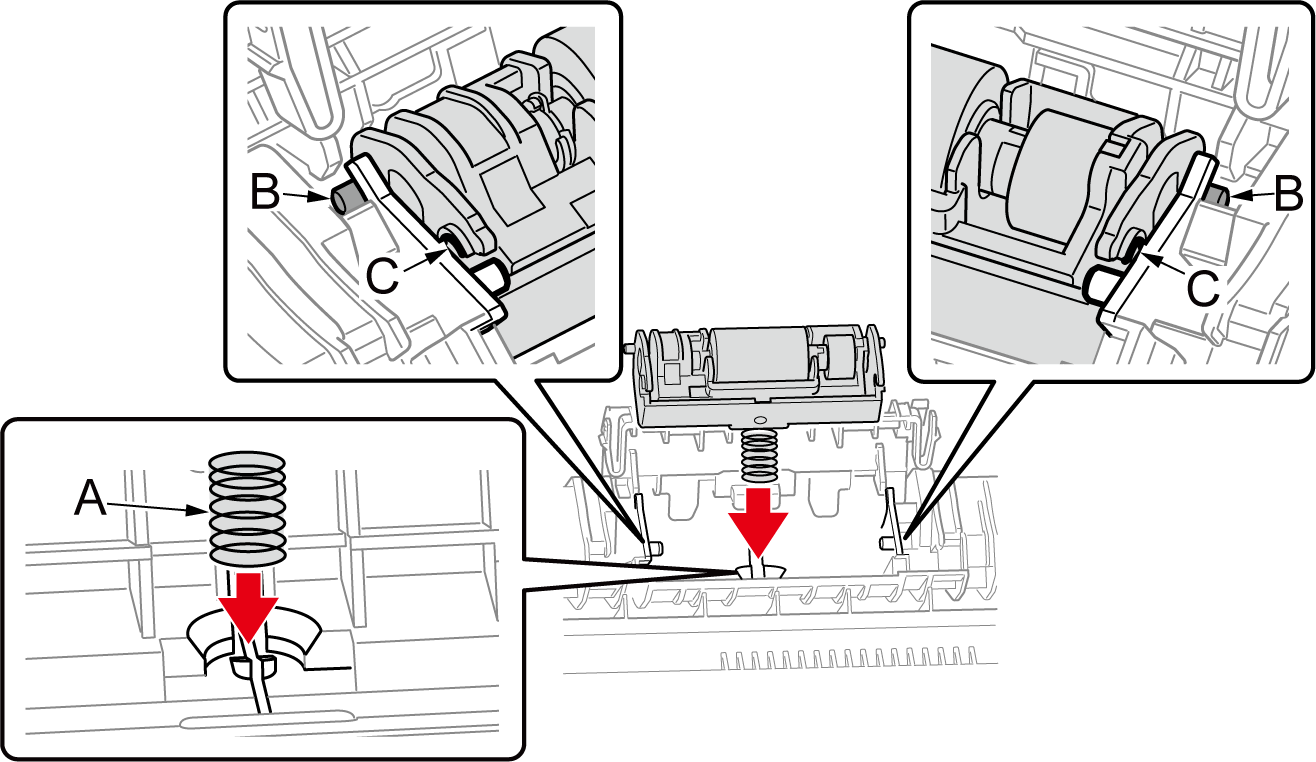

11. Ret fjederen (A) på den nye separationsrulle ind efter bakken, sæt akslen (B) i, og klik hakket (C) ind i bakkeakslen.

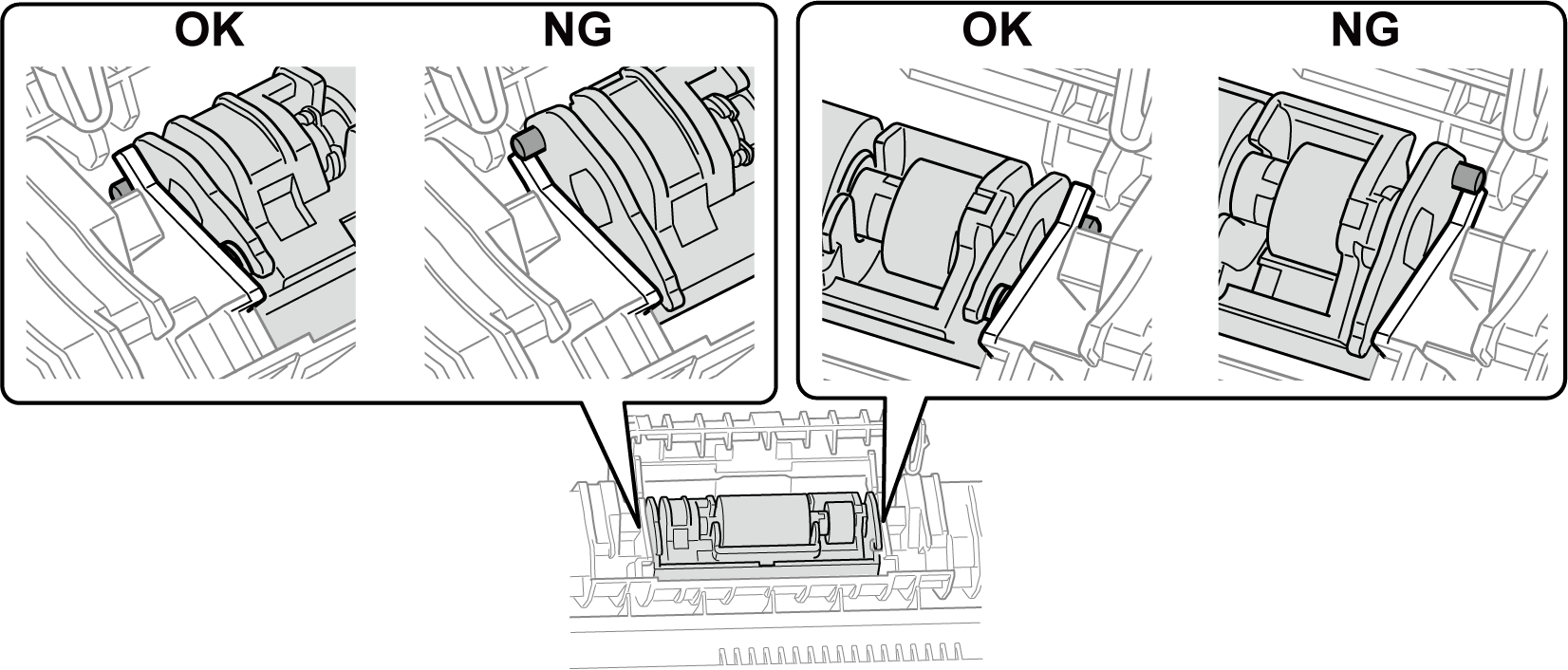

12. Kontrollér, at separationsrullen er korrekt installeret.

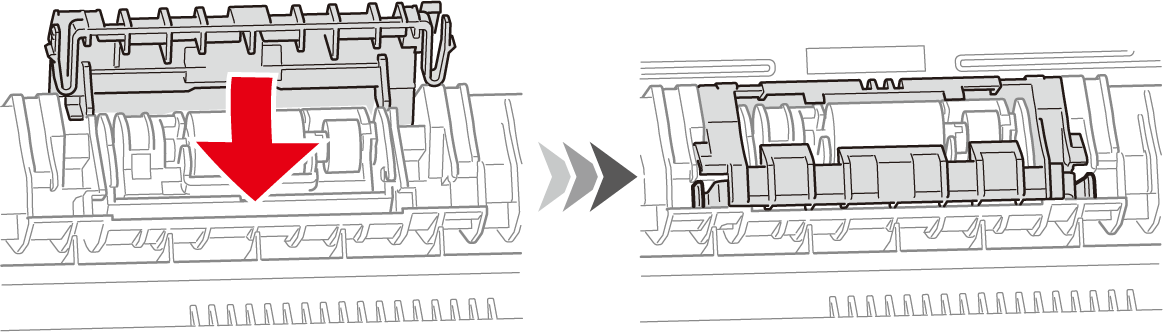

13. Luk rulledækslet.

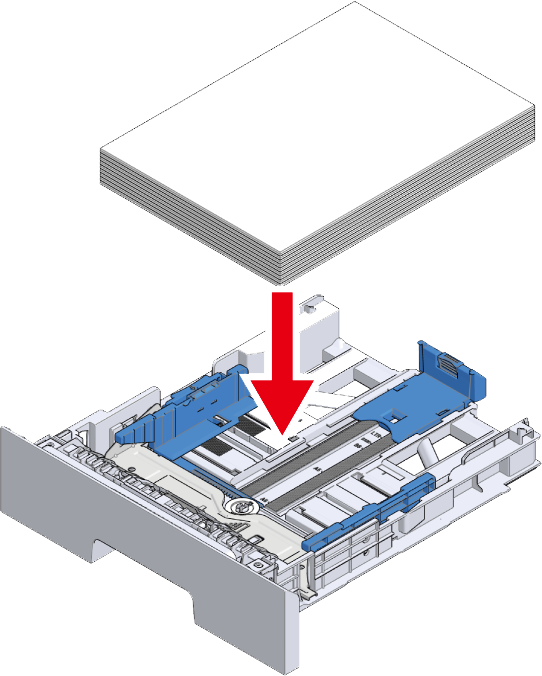

14. Læg papir i papirkassetten.

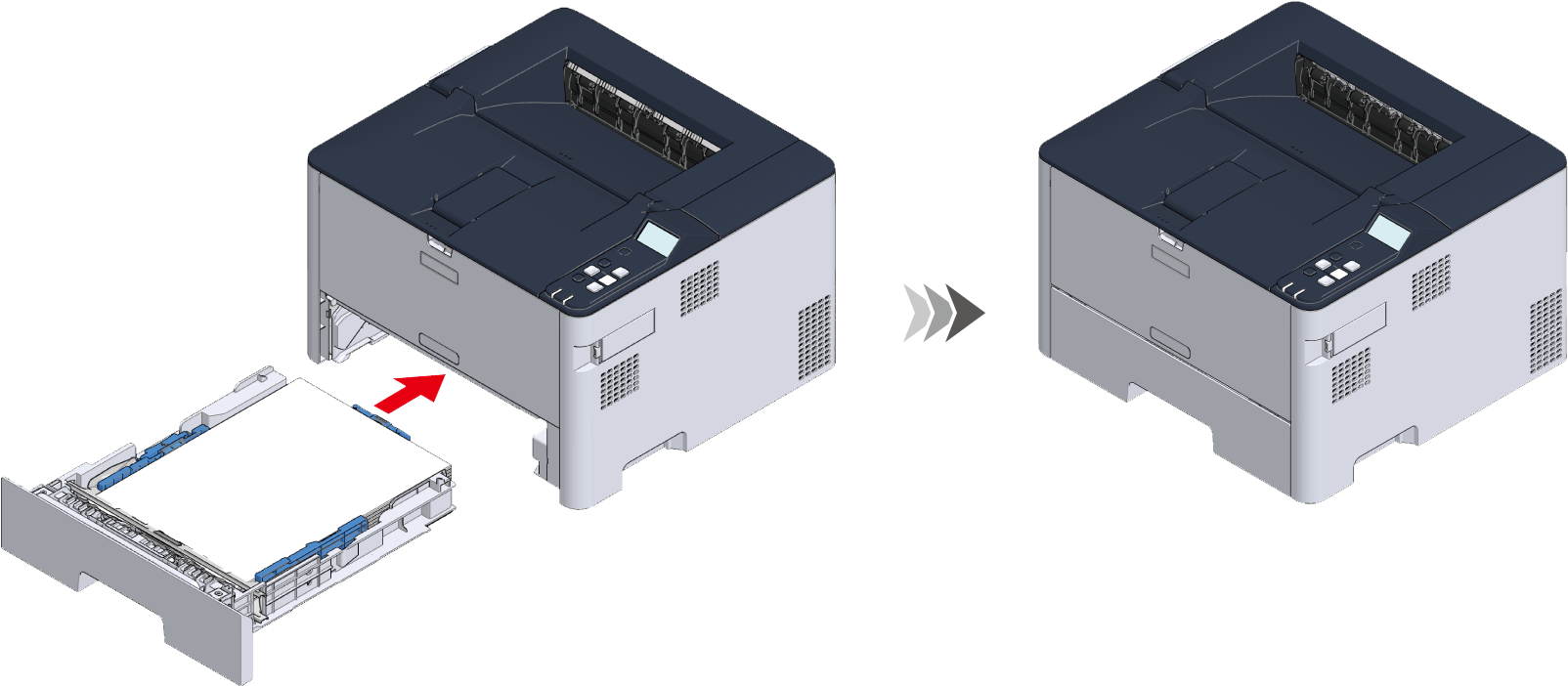

15. Sæt papirkassetten ind i hovedenheden lidt oppefra, og sæt den tilbage i sin oprindelige position.



16. Nulstil tælleren for papirfremføringsrulle for den udskiftede bakke.
    På betjeningspanelet skal du vælge [Menus (Menuer)] - [Admin Setup (Admin-opsætning)] - [Others Setup (Andet opsætning)] - [Paper Feed Roller Counter Clear (Papirindføringsrulle Tæller Nulstillet)] - [Tray1 Clear (Bakke1 Tom)] - [Execute (Udfør)] - [Yes (Ja)], og tryk derefter på «OK».
