Udskiftning af papirfremføringsrullen (Bakke 2/3/4 (ekstraudstyr))

For udskiftningscyklus, se venligst "Papirfremføringsrulle".

I dette afsnit beskrives f.eks. proceduren for udskiftning af papirfremføringsrullen i bakke 2. Du kan udskifte papirfremføringsrullen i bakke 3/4 ved at følge samme procedure.

1. Forbered en ny fremføringsvalse (til bakke 2/3/4), og kontrollér, at du har alle delene.

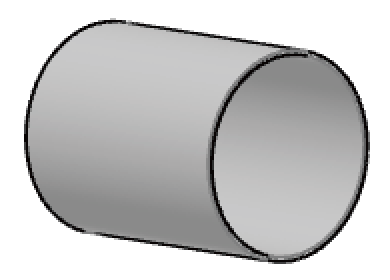

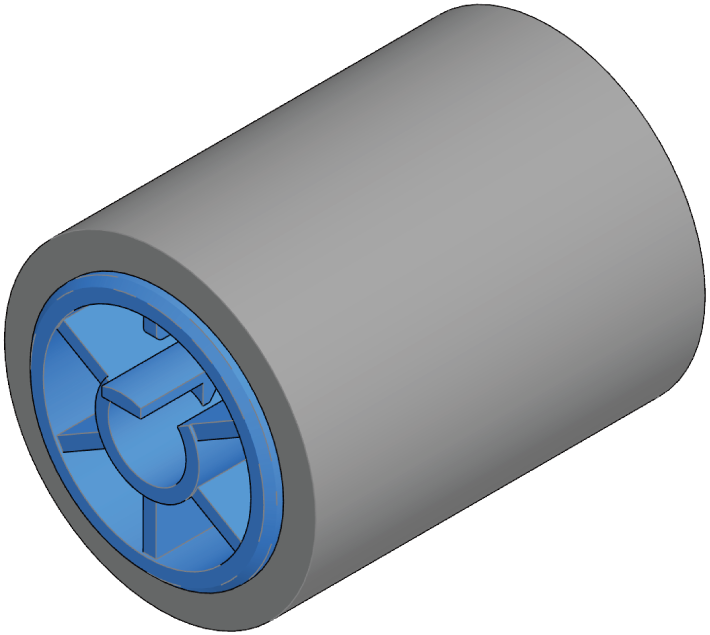

   	Papirfremføringsrulle (uden tandhjul)

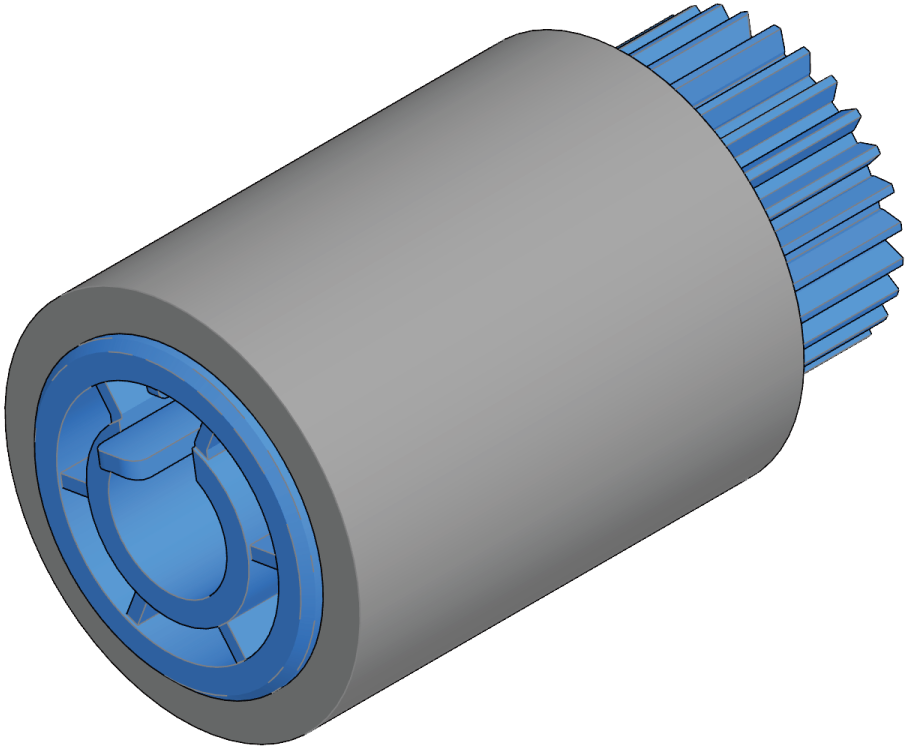

   	Papirfremføringsrulle (med tandhjul)
   	Separationsrulle
   	Fjeder

2. Tryk på tænd/sluk-knappen for at slukke for maskinen.

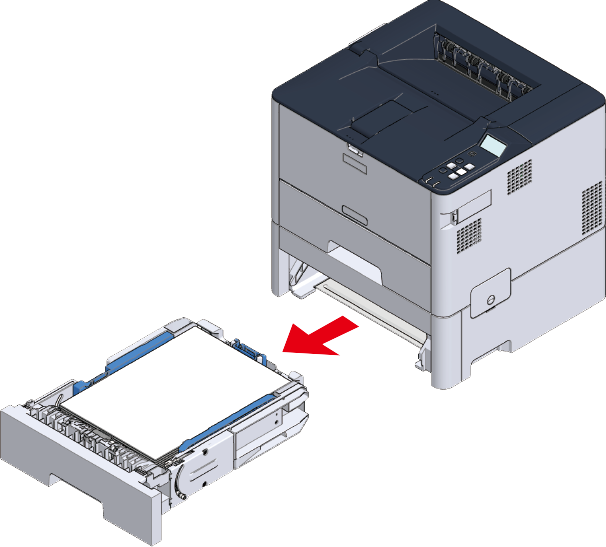

3. Træk den nederste papirkassette i bakke 2 ud, indtil den stopper, og løft den derefter lidt opad for at fjerne den.



   • Hvis du trækker papirkassetten ud, mens strømmen er tændt, kan "Change settings? (Vil du ændre indstillingerne?)" vises på displayet. Denne meddelelse forsvinder automatisk inden for 10 sekunder efter, at papirkassetten er skubbet på plads i hovedenheden.



4. Mens du skubber kløerne på den forreste papirindføringsrulle (uden tandhjul) udad (som vist på følgende figur) i den tomme papirkassetteåbning, skal du skubbe papirindføringsrullen (uden tandhjul) til venstre og fjerne den.



5. Skub kløerne på den bageste papirindføringsrulle (med tandhjul) udad (som vist på følgende figur), og skub papirindføringsrullen (med tandhjul) til venstre, og fjern den.



6. Monter den nye papirindføringsrulle (med tandhjul). Hold papirfremføringsrullen (med tandhjul) med den blå klo til venstre, sæt den på den bageste aksel, og skub papirfremføringsrullen ind, indtil du hører et klik.



7. Isæt den nye papirfremføringsrulle (uden tandhjul). Hold papirfremføringsrullen (uden tandhjul) med den blå klo til venstre, sæt den på den forreste aksel, og skub papirfremføringsrullen ind, indtil du hører et klik.



   • Hvis det er svært at montere den, skal du dreje rullen lidt til venstre og højre og derefter montere den igen.



8. Tag papiret ud af papirkassetten.



9. Åbn rulledækslet ved at trykke på kløerne på begge sider, og fjern separationsrullen.



10. Sæt fjederen på den nye separationsrulle.

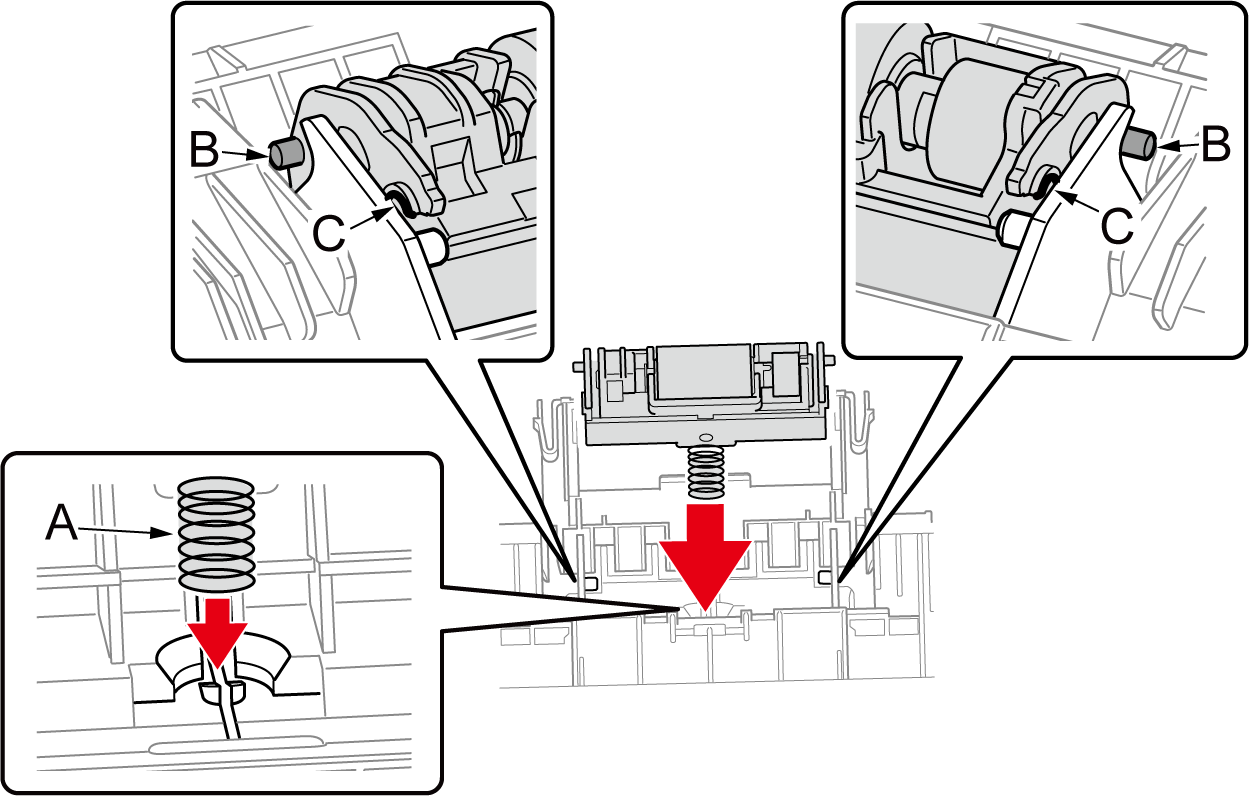

11. Ret fjederen (A) på den nye separationsrulle ind efter bakken, sæt akslen (B) i, og klik hakket (C) ind i bakkeakslen.



    • Rør ikke ved gummidelen af rullen.

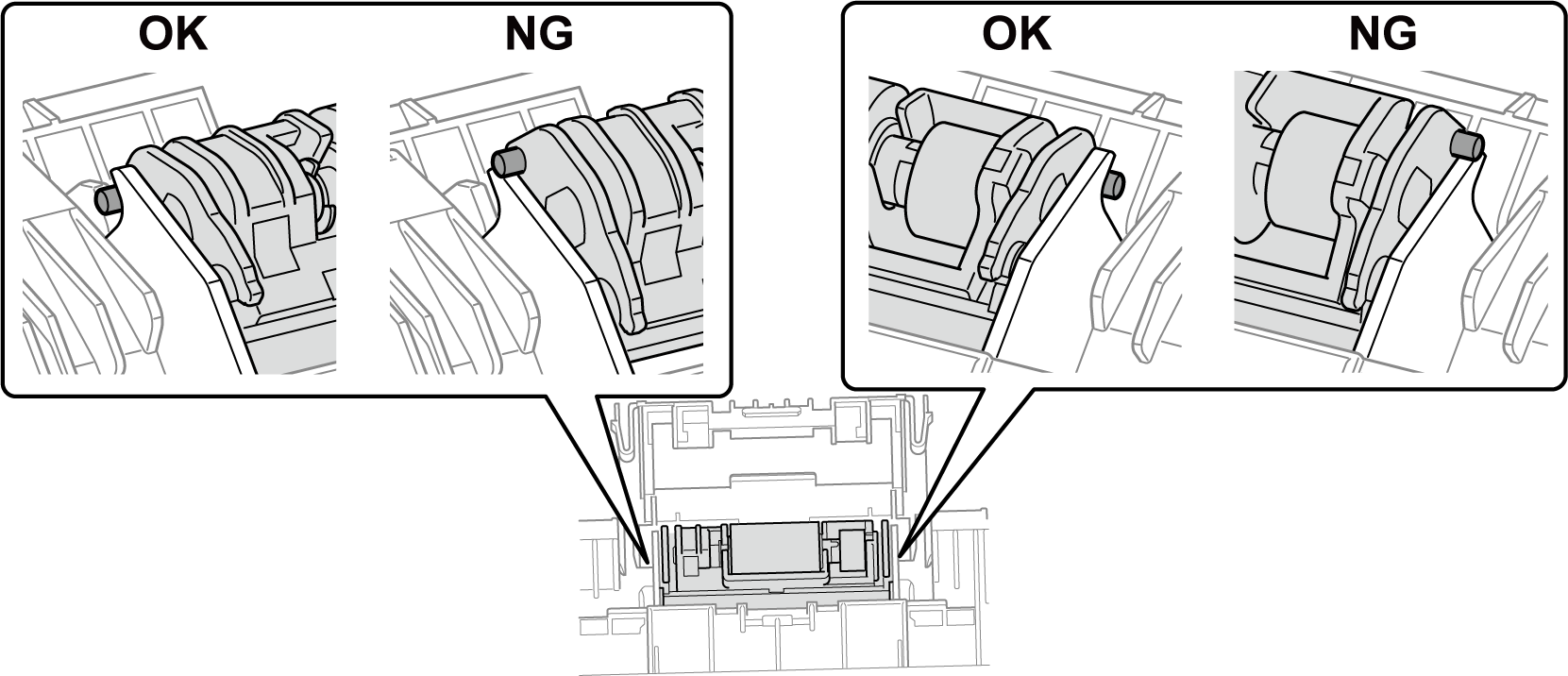

12. Kontrollér, at separationsrullen er korrekt installeret.

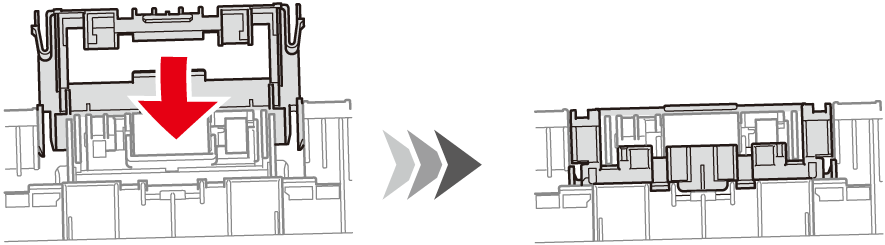

13. Luk rulledækslet.

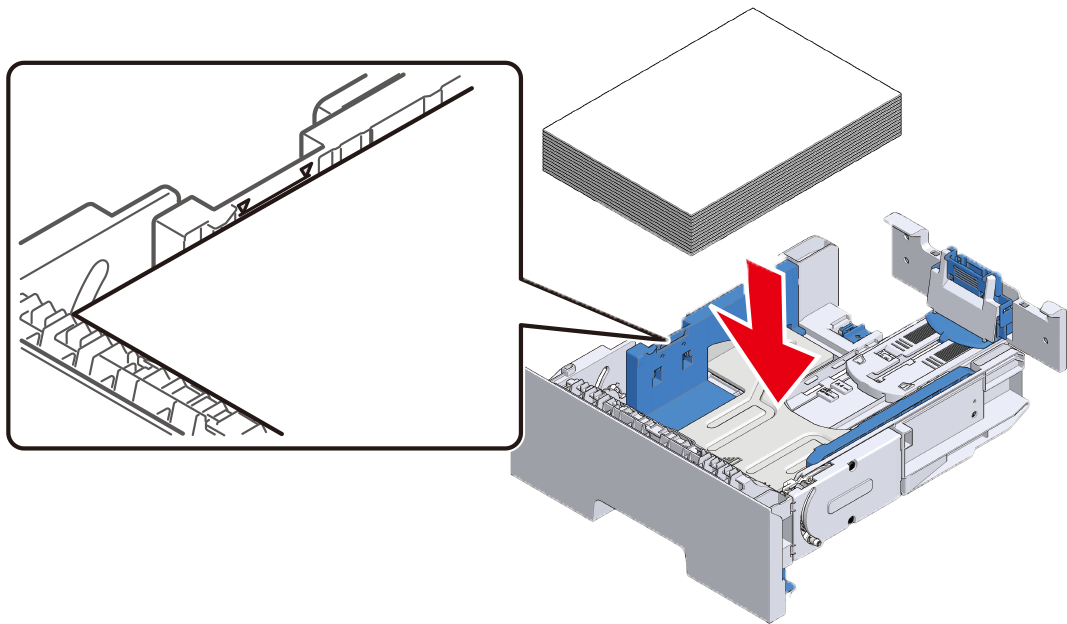

14. Læg papir i papirkassetten.

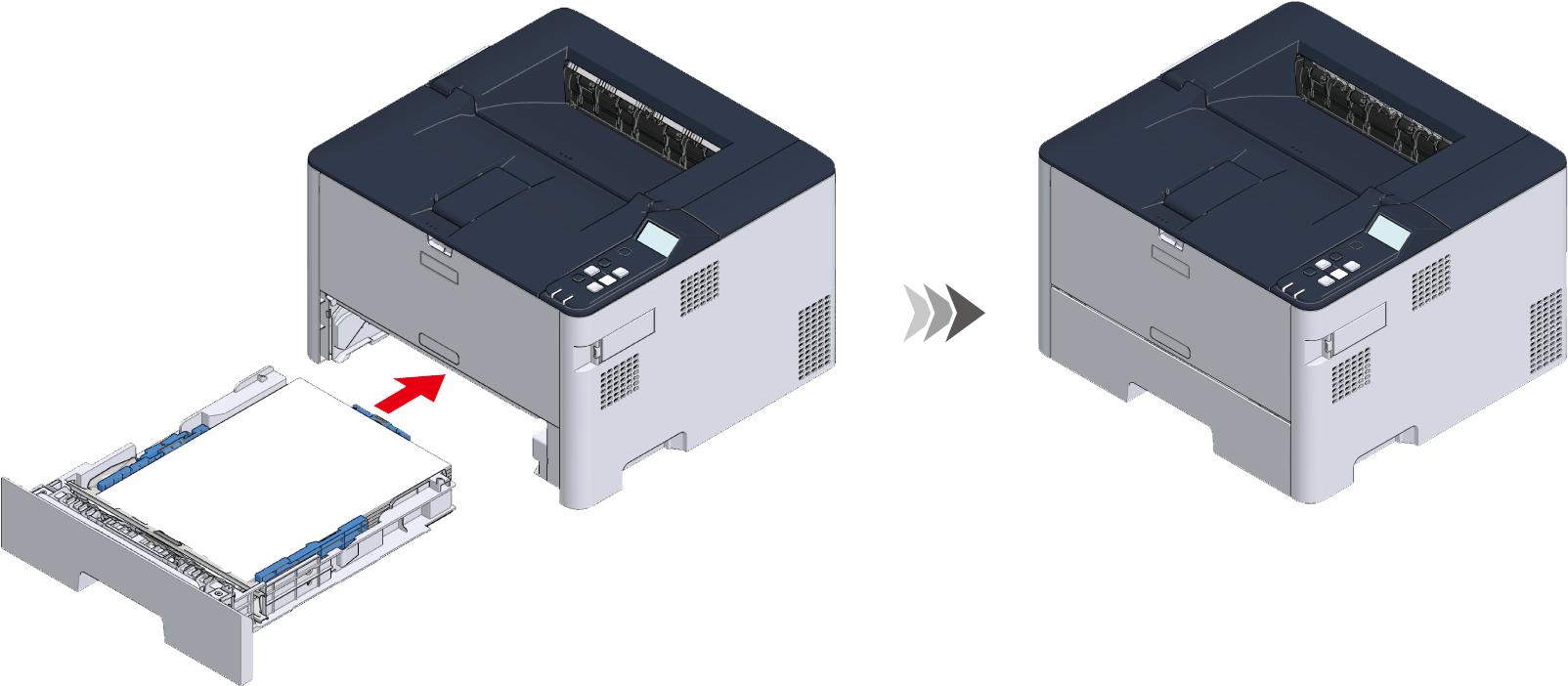

15. Sæt papirkassetten ind i hovedenheden lidt oppefra, og sæt den tilbage i sin oprindelige position.



16. Nulstil tælleren for papirfremføringsrulle for den udskiftede bakke.
    På betjeningspanelet skal du vælge [Menus (Menuer)] - [Admin Setup (Admin-opsætning)] - [Others Setup (Andre indstillinger)] - [Paper Feed Roller Counter Clear (Papirindføringsrulle Tæller Nulstillet)] - [Navnet på den udskiftede bakke Clear (Ryd)] - [Execute (Udfør)] - [Yes (Ja)], og tryk derefter på «OK».
