Udskiftning af vedligeholdelsessættet

Vedligeholdelsessættet er et sæt bestående af en fikseringsenhed og en overførselsrulle. Følg proceduren nedenfor for at udskifte fikseringsenheden og overførselsrullen samtidigt.

1. Forbered et nyt vedligeholdelsessæt, og tjek, at du har alle delene.

   	Fikseringsenhed

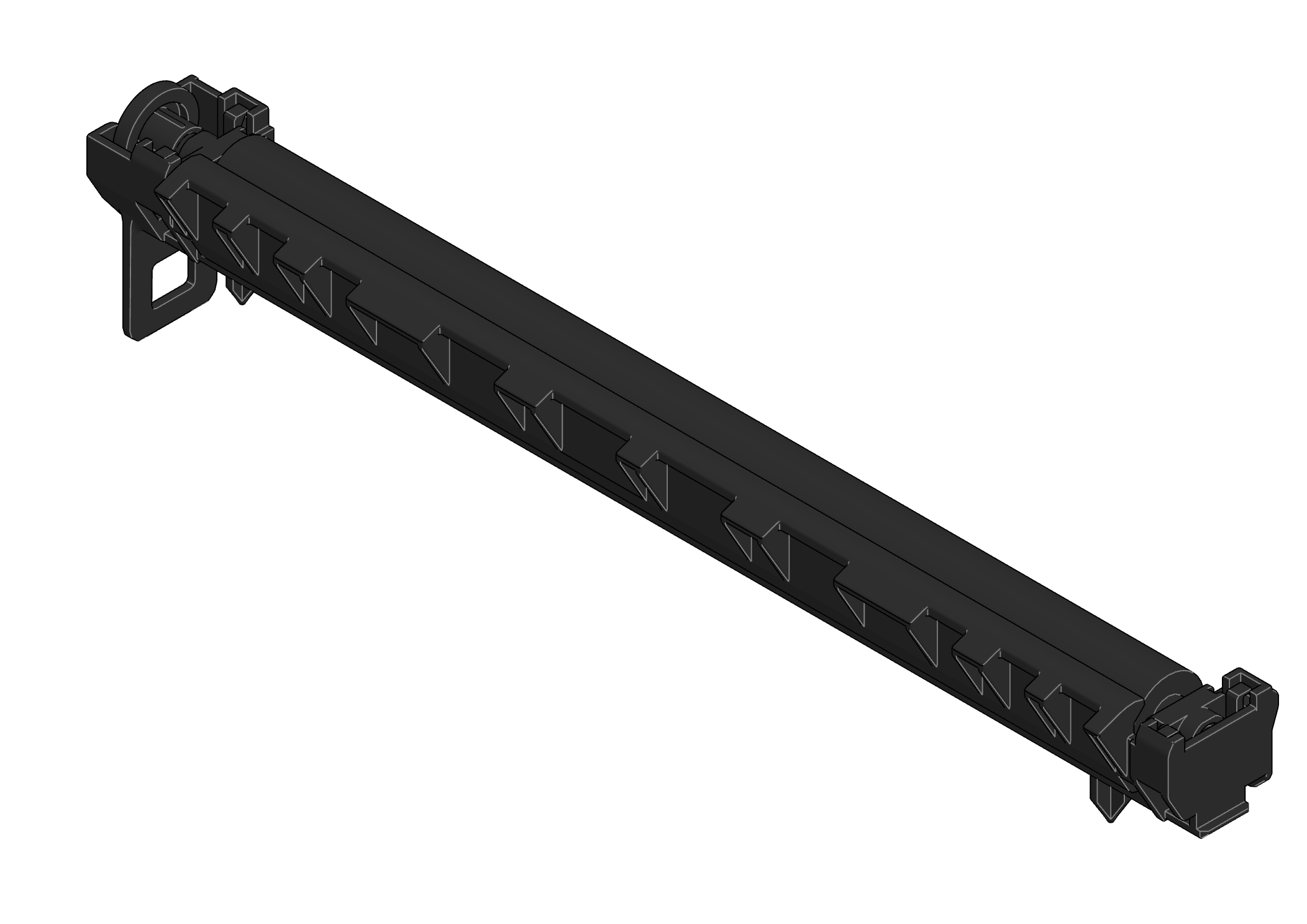

   	Transferrullen

2. Åbn topdækslet (foran).



   • Læg ikke nogen genstande på det åbne dæksel.



3. Tryk på den blå del af venstre side i maskinen for at åbne topdækslet (hele).

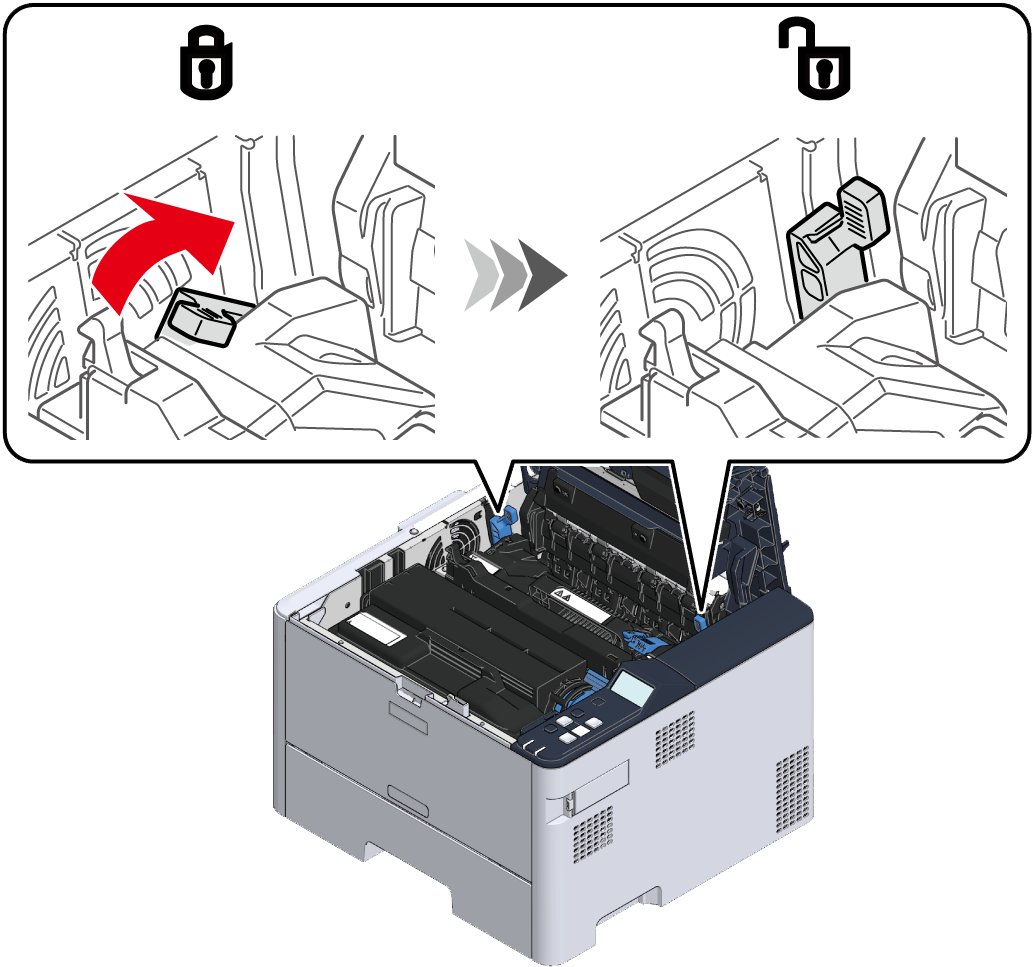

4. Lås fikseringsenheden op ved at dreje det blå låsehåndtag på begge sider mod bagsiden, indtil det når oplåsningsmærkepositionen.

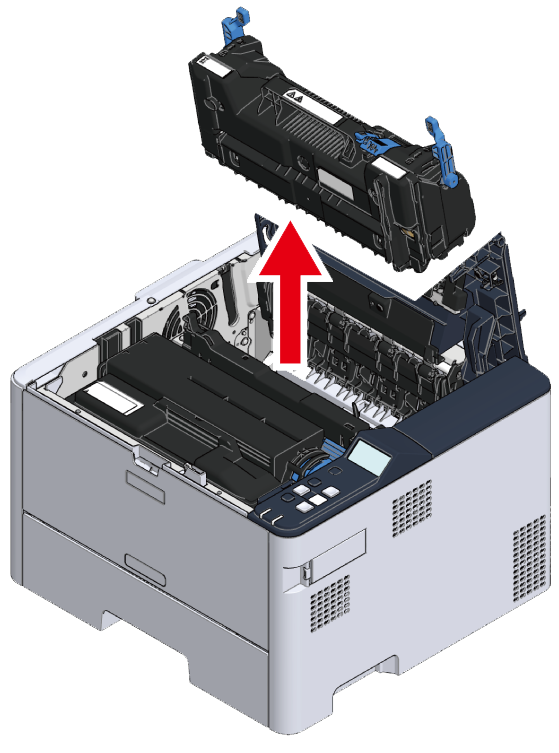

5. Fjern fikseringsenheden fra denne maskine ved at holde i dens centrale håndtag.

   	Der kan opstå forbrændinger.
   Eftersom fikseringsenheden kan blive varm, skal du være forsigtig under anvendelsen, og altid løfte den via håndtaget. Hvis den er varm, skal du vente indtil den køler af, før du håndterer den.

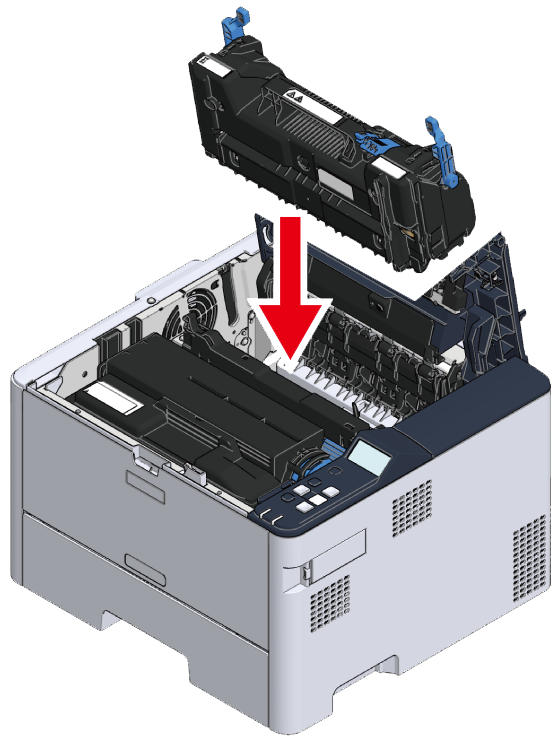

6. Installer den nye fikseringsenhed i denne maskine.

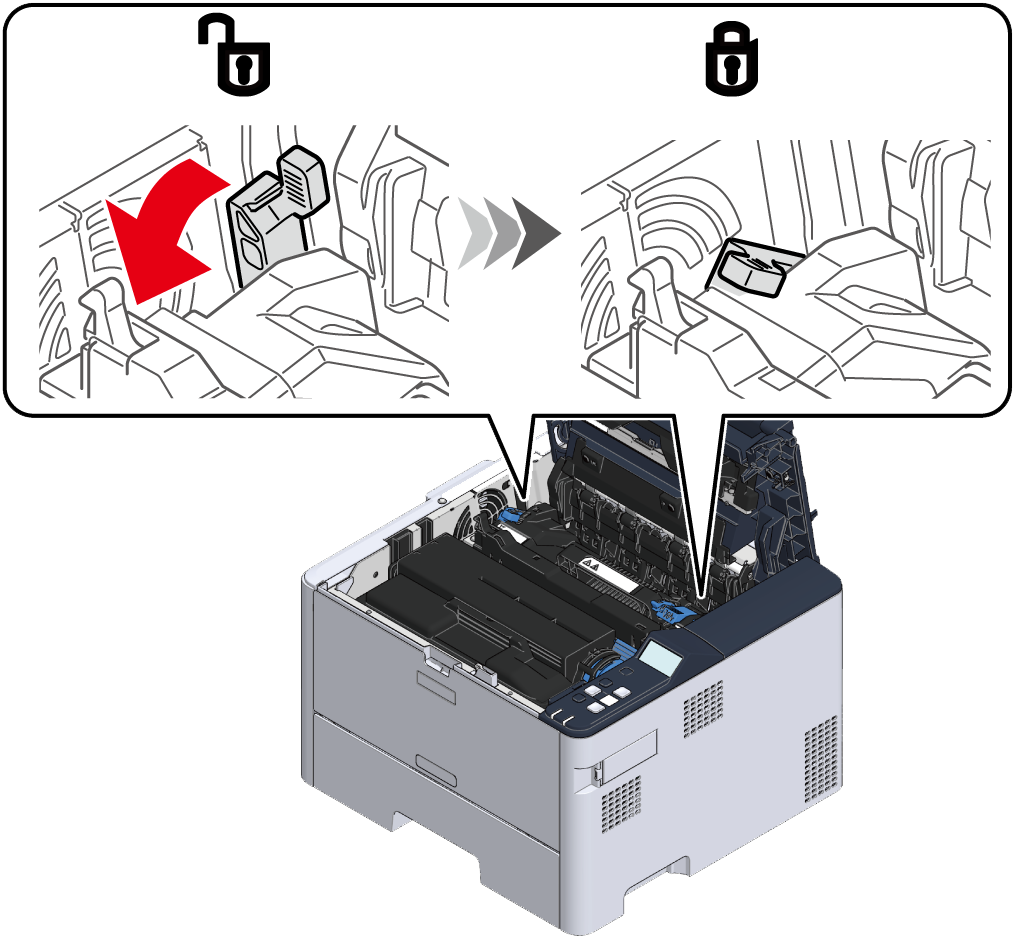

7. Lås fikseringsenheden ved at dreje den blå låsehåndtag på begge sider mod forsiden, indtil den når låsemærkepositionen.



8. Sørg for, at det blå håndtag på højre side af tonerkassetten er på linje med låsemærket.



   • Rør ikke ved det blå håndtag. Hvis håndtaget flyttes, kan tonerpatronen løsne sig, når billedtromlen fjernes, og toneren spredes.



9. Fjern billedtromlen. Fjern billedtromlen sammen med tonerpatronen, der sidder på den.

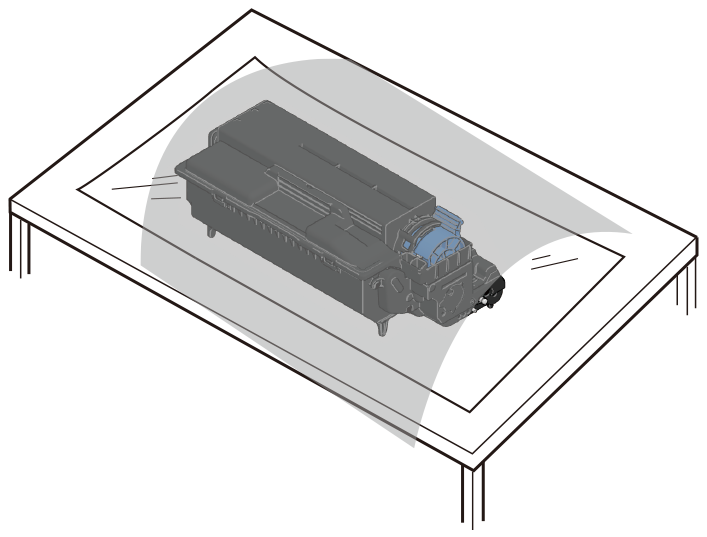

10. Placer den afmonterede billedtromle og tonerkassette på en flad overflade og dæk den til med et stykke papir eller lignende for at undgå direkte lys.



    • Håndter den med passende forsigtighed, da (det grønne rør på) billedtromlen meget let kan blive beskadiget.

    • Udsæt ikke billedtromlen for direkte sollys eller stærkt lys (ca. 1.500 lux eller derover). Lad ikke den være afdækket i mere end 5 minutter, selv ikke i almindelig rumbelysning.

    • Rør ikke ved tandhjulene i bunden af billedtromlen.

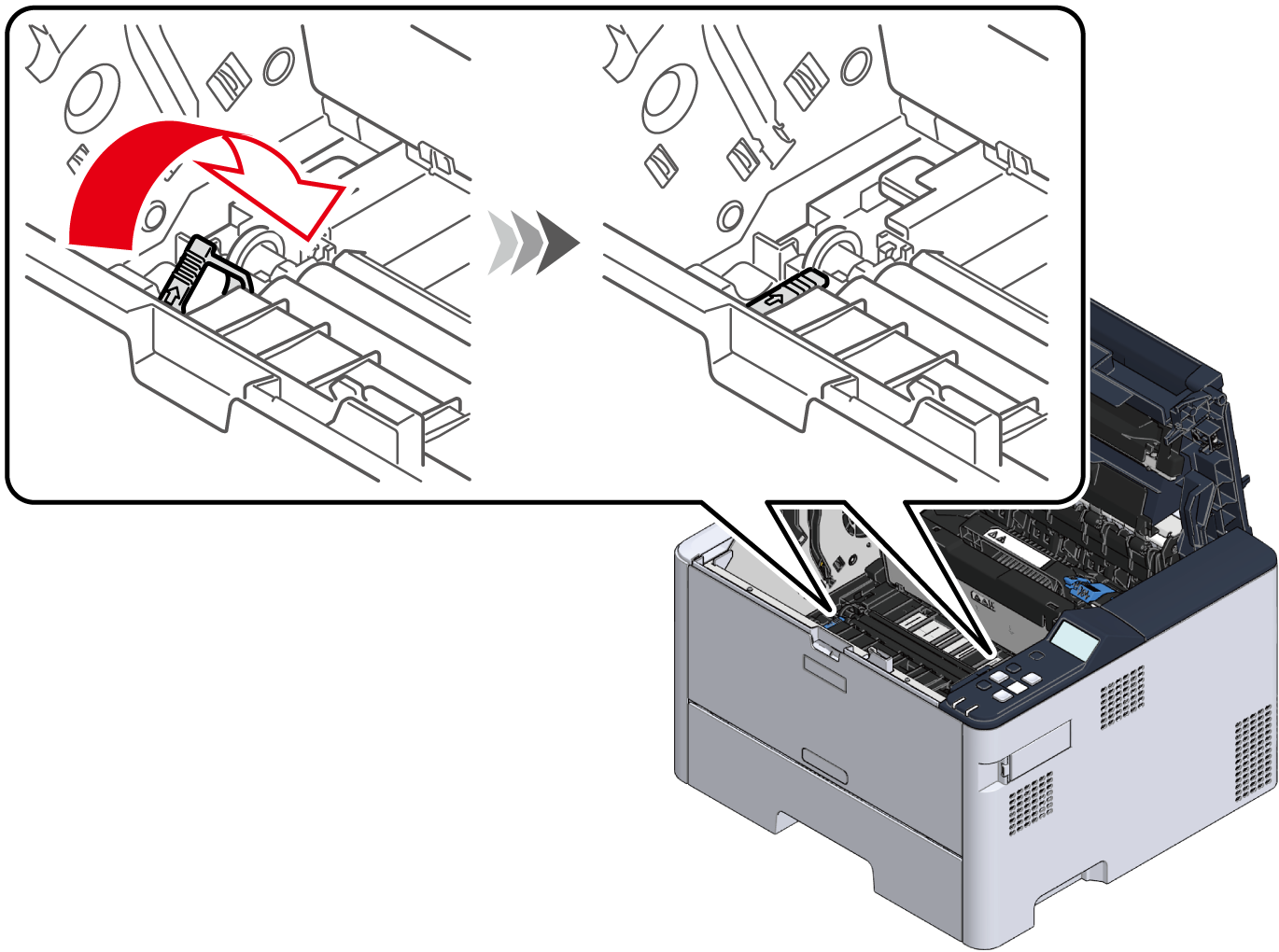

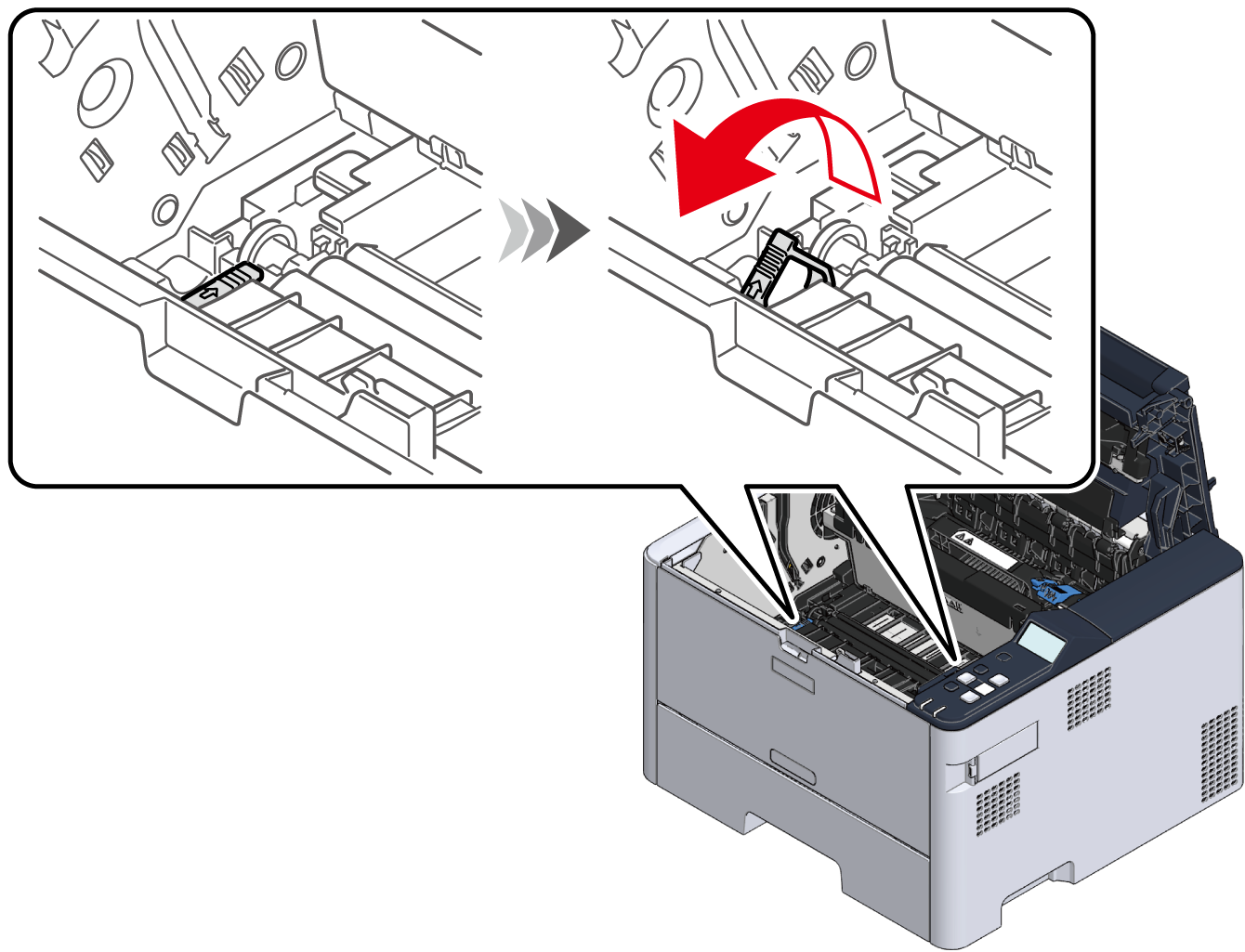

11. Lås overførselsenheden op ved at dreje de blå håndtag på begge sider mod forsiden.

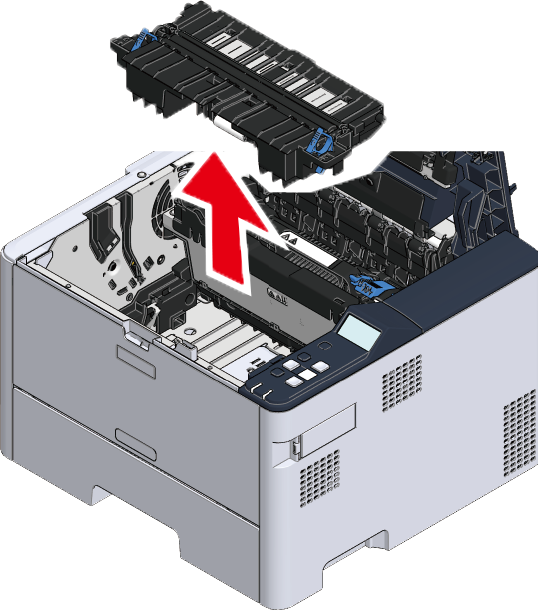

12. Fjern overførselsenheden.

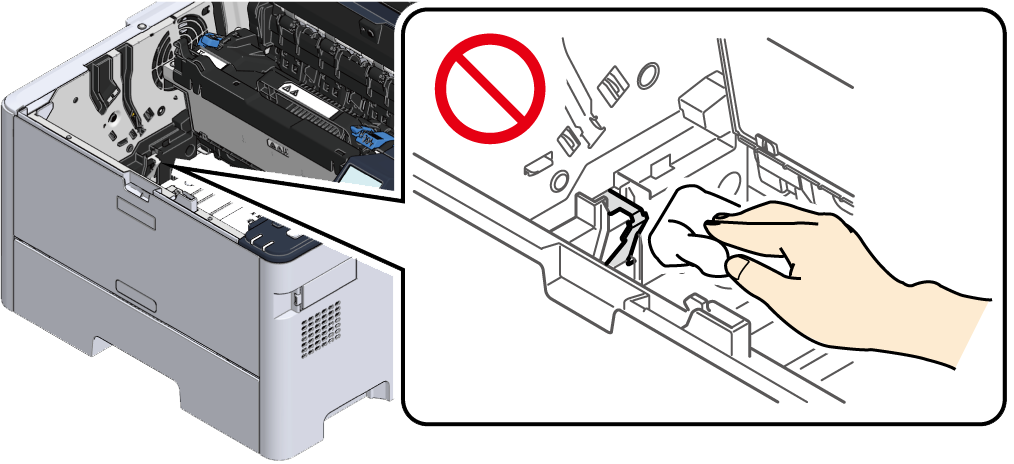

    • Tør ikke fedt af, der er påført metaldelen inde i hovedenheden.

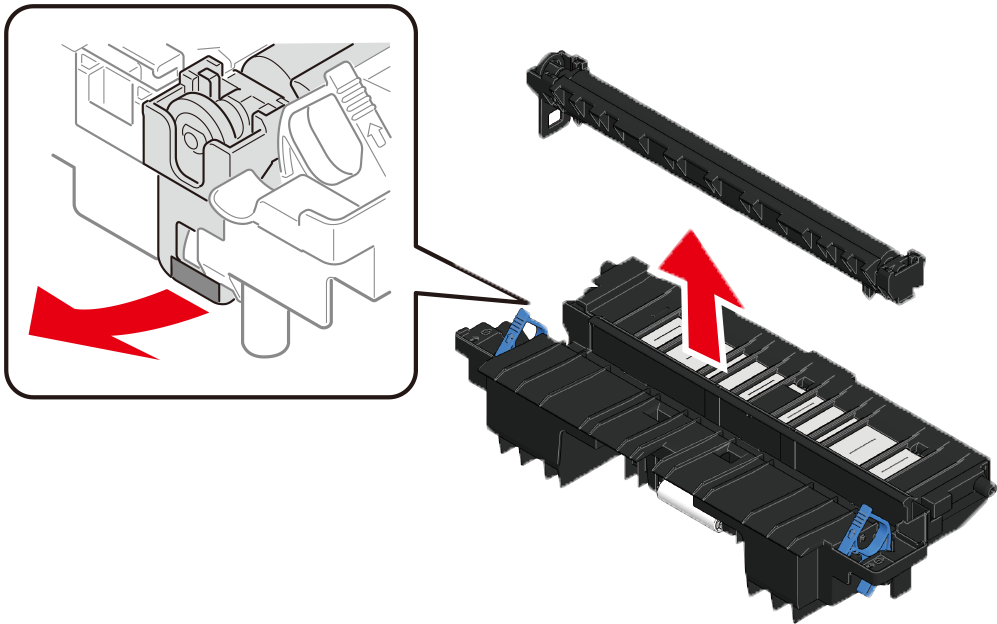

13. Fjern overførselsrullen ved at trykke den blå etiket på den nederste venstre side af overførselsenheden udad.



    • Pas på ikke at røre ved svampedelen i midten.



14. Tag den nye transferrulle ud af emballagen.

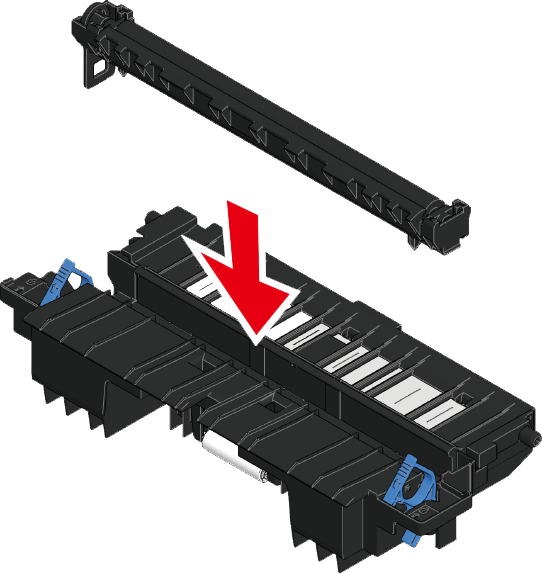

15. Monter overførselsrullen på overførselsenheden med det blå håndtag på overførselsenheden på forsiden og den blå etiket på overførselsrullen på venstre side.



    • Pas på ikke at røre ved svampedelen i midten.

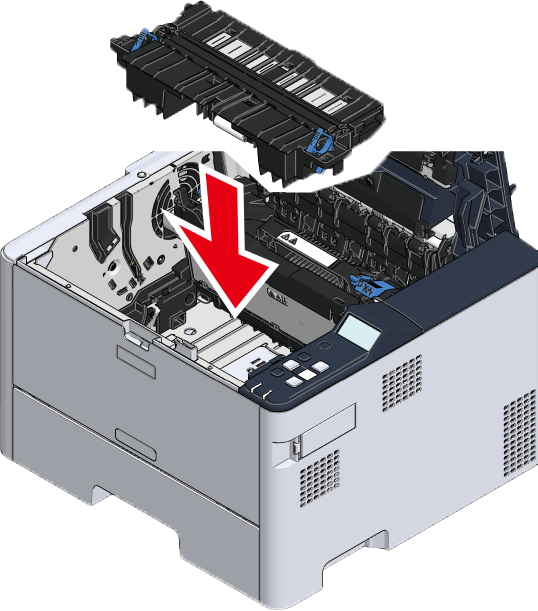

16. Installer overførselsenheden i denne maskine.





17. Lås overførselsenheden ved at vippe dens venstre og højre blå håndtag mod bagsiden.



18. Installer billedtromlen sammen med tonerkassetten i denne maskine.



19. Luk topdækslet fra bagsiden.



20. Luk topdækslet (foran).
