Rengøring af papirfremføringsrullen (MP-bakken)

Hvis der ofte opstår papirstop, skal papirfremføringsrullen rengøres.

  • Hvis der stadig opstod papirstop efter, at papirfremføringsrullen er blevet renset, anbefaler vi, at du udskifter papirfremføringsrullen.

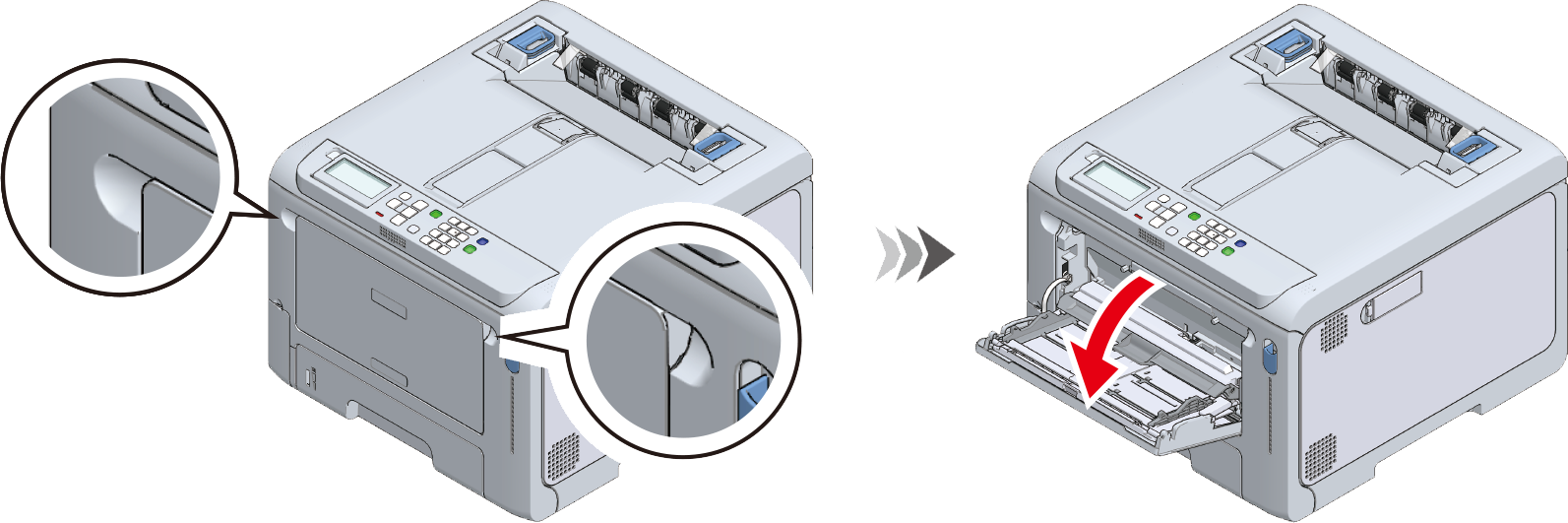

  1. Sæt fingrene ind i fordybningen på forsiden, og åbn MP-bakken ud mod dig selv.

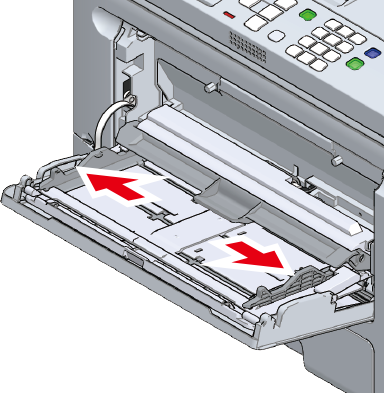

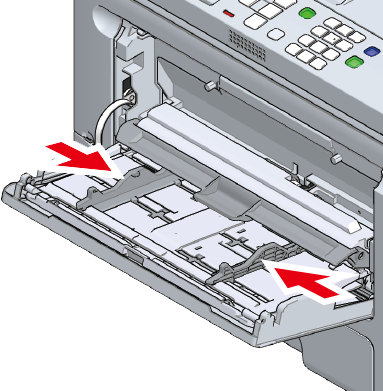

  2. Skub det manuelle fremføringsstyr indad.

  3. Mens du løfter MP-bakken forsigtigt, skal du trykke den højre arm indad og fjerne tappen på armen fra rillen.

  4. Sænk MP-bakken, og løft tappen på armen.

  5. Se trin 3 og 4, og fjern tappen på MP-bakkens venstre arm fra rillen og løft den op.

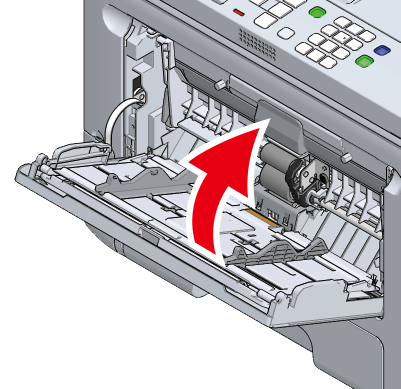

  6. Løft papirpositioneringsdækslet, indtil det fastgøres til maskinen.

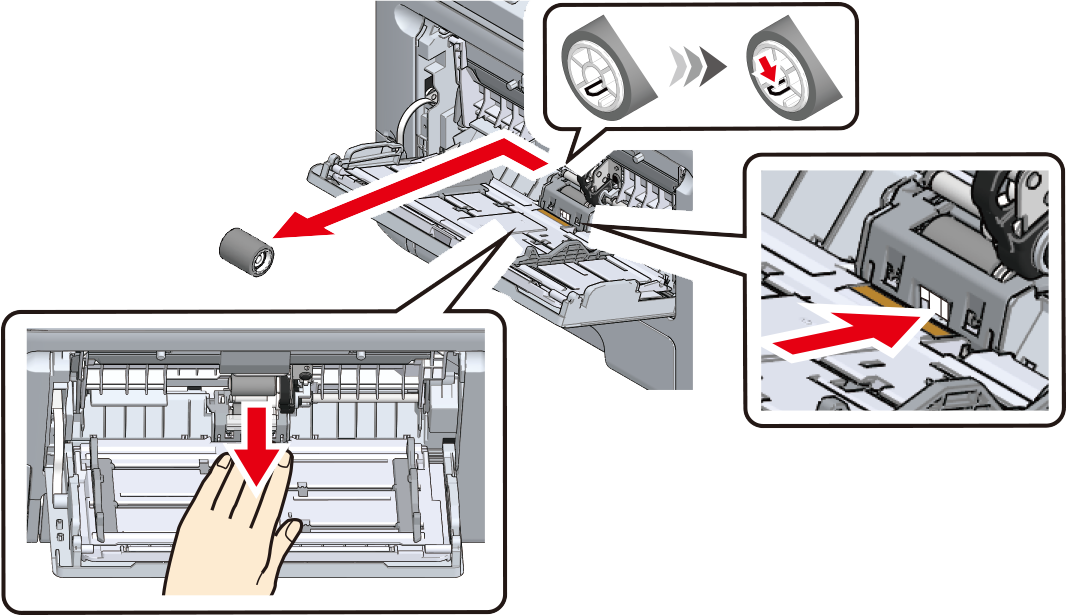

  7. Tryk ned på midten af MP-bakken, og tryk derefter på den hvide del, der er synlig gennem det lille vindue i bunden af separationsrullen, og hold den nede. Fjern den nederste papirfremføringsrulle (uden tandhjul) ved at trække fremskydningen på siden udefter og lade den glide til venstre.

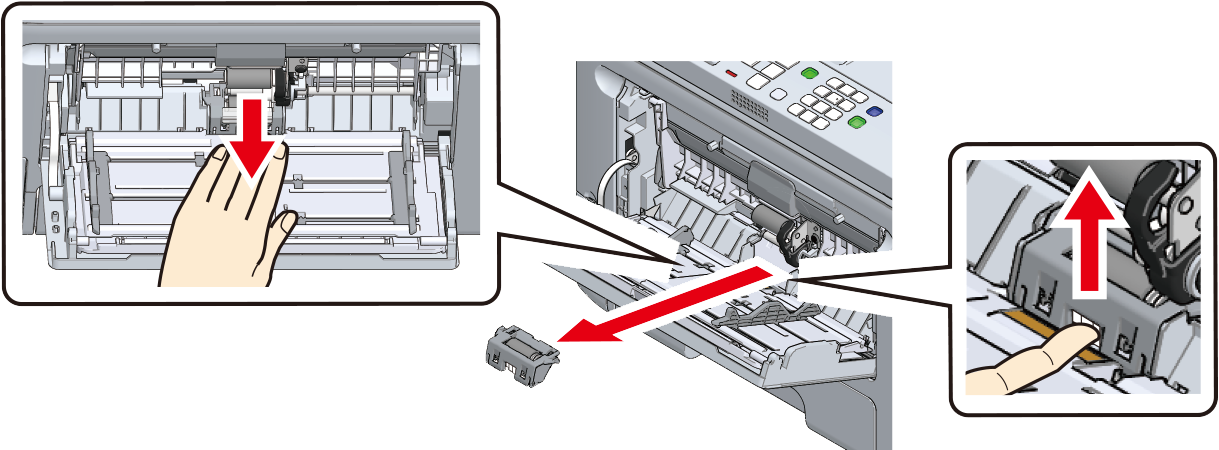

  8. Tryk ned på midten af MP-bakken, placer fingeren over det lille vindue på separationsrullen, og skub den opad for at fjerne separationsrullen.

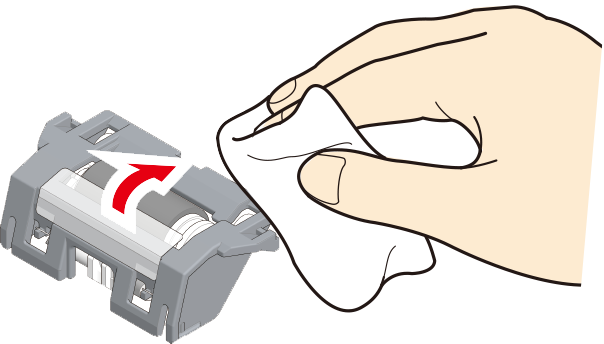

  9. Tør separationsrullen af med en klud let fugtet med vand, mens du drejer rullen i pilens retning.

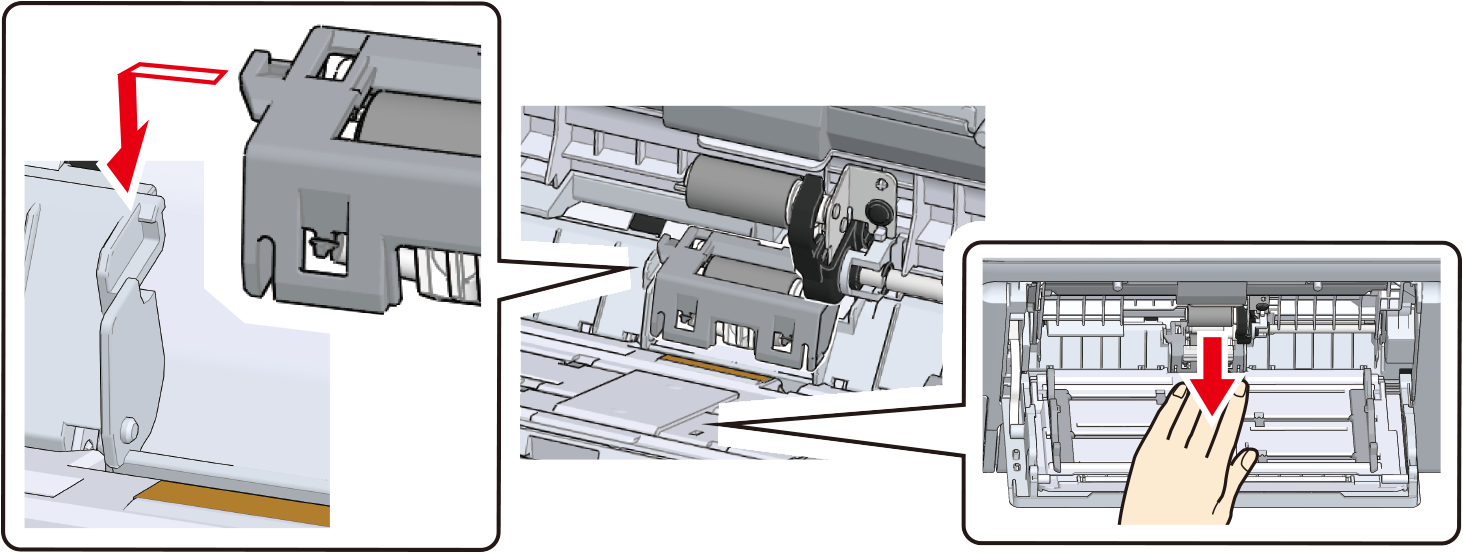

  10. Tryk ned på midten af MP-bakken, indtil den venstre trapezformede del af separationsrullen passer ind i rillen på maskinen.

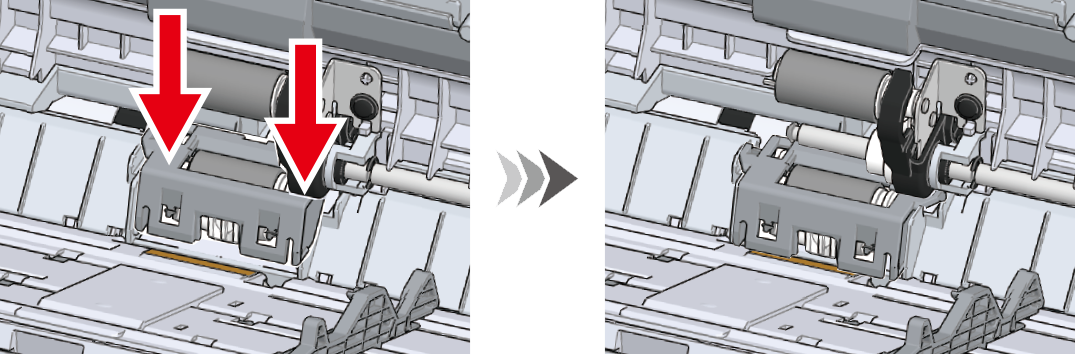

  11. Kontroller, at separationsrullen er i vandret position, og skub derefter begge ender af separationsrullen nedad på samme tid.

    • Undgå at røre rullerens gummidele.

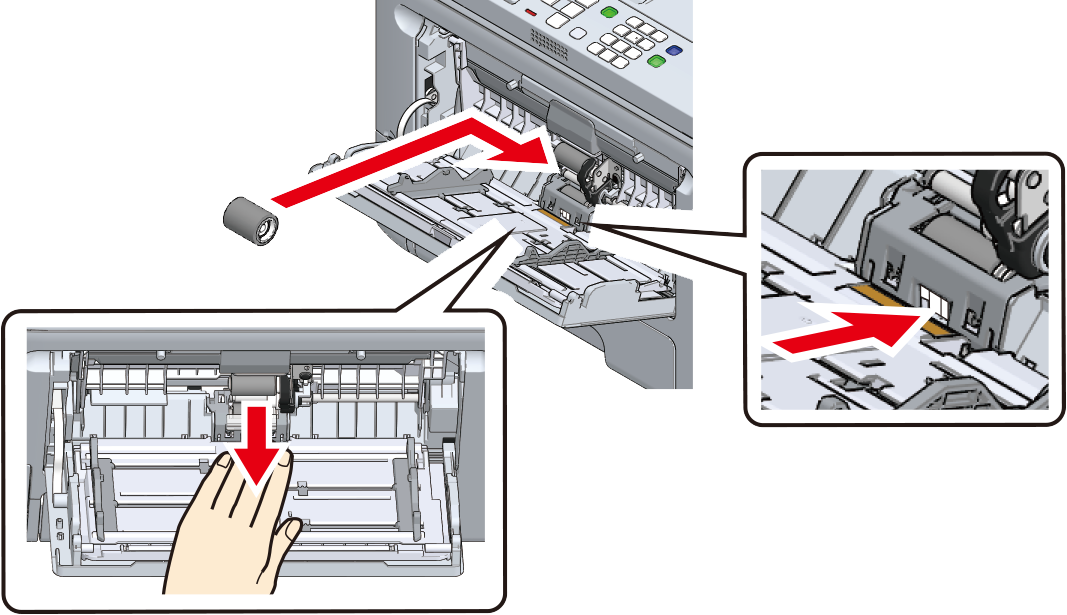

  12. Tryk ned på midten af MP-bakken, og tryk derefter på den hvide del, der er synlig gennem det lille vindue i bunden af separationsrullen, og hold den nede. Sørg for, at fremskydningen på papirfremføringsrullen er til venstre, og sæt papirfremføringsrullen (uden tandhjul) på den nederste aksel ved at lade den glide så langt ind, den kan.

    Hvis den er svær at sætte i, skal du skubbe for at sætte papirfremføringsrullen (uden tandhjul) i, mens du roterer den nedefter.

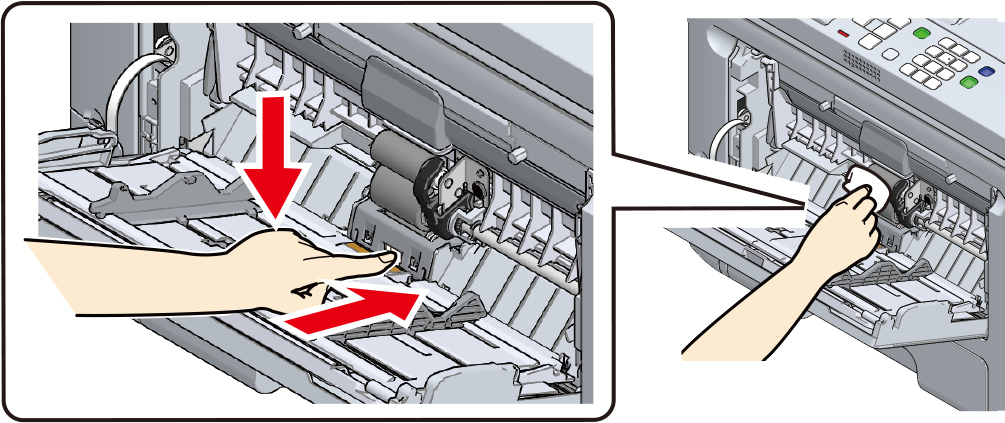

  13. Tør papirfremføringsrullen (uden tandhjul) af med en blød klud, der er let fugtet med vand.

    • Hvis det er svært at tørre papirfremføringsrullen (uden tandhjul) af, skal du tørre den af, mens du trykker ned på midten af MP-bakken, og derefter skubbe den hvide del, som er synlig gennem det lille vindue i bunden af separationsrullen.

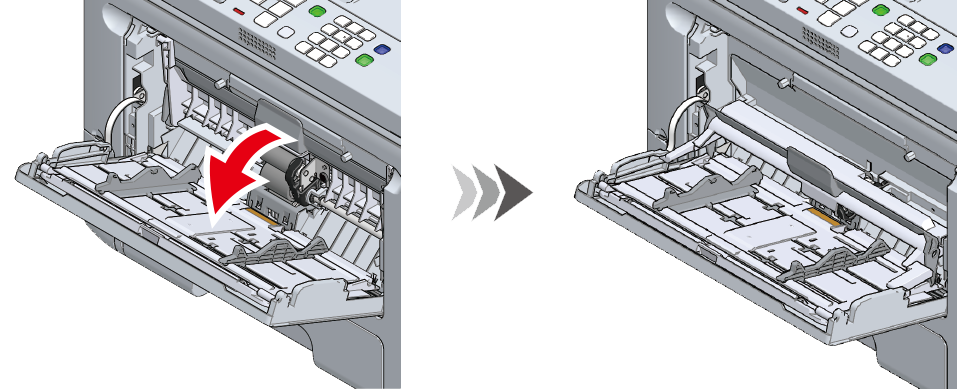

  14. Flyt papirpositioneringsdækslet nedad.

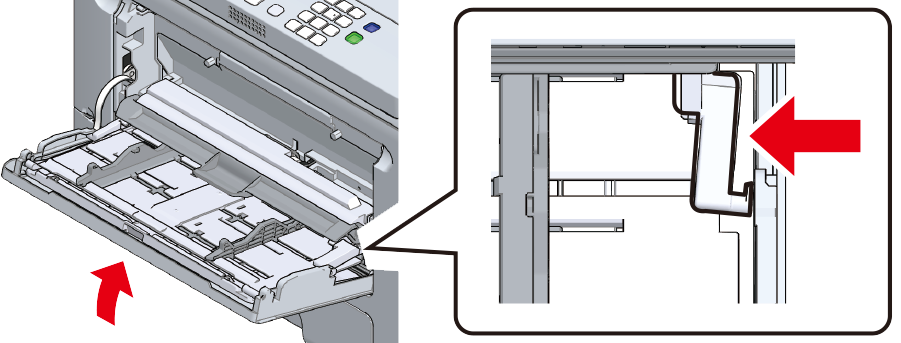

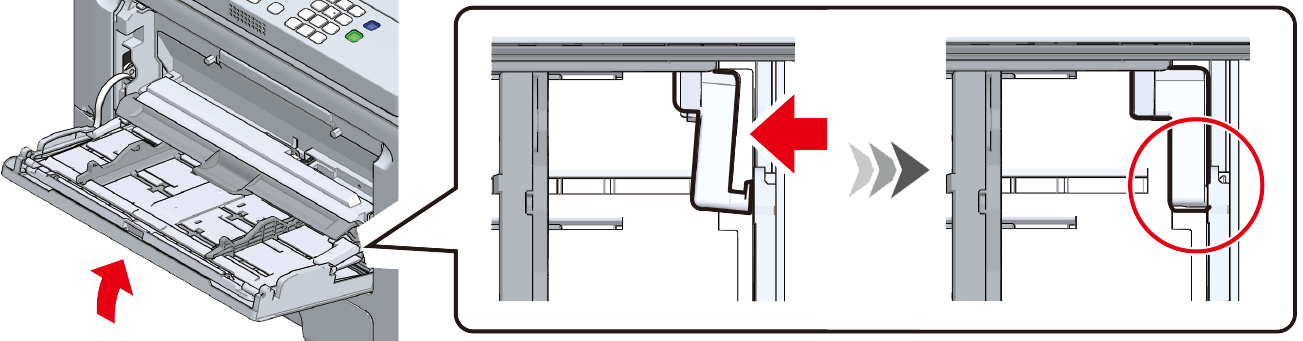

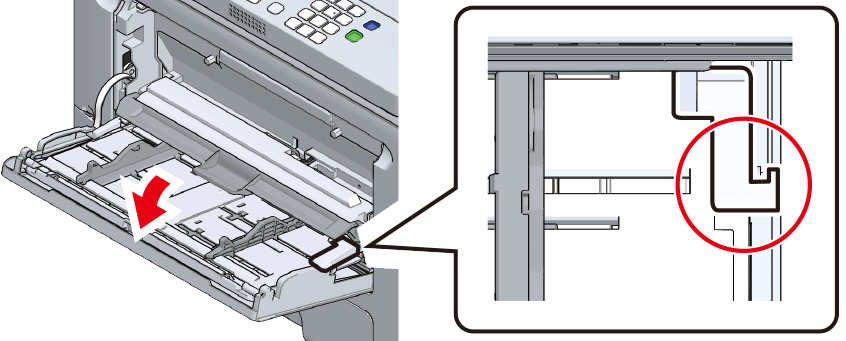

  15. Mens du trykker MP-bakkens højre arm indad, løftes MP-bakken let og sætte tappen på armen ind i rillen.

    • Hvis du lukker MP-bakken uden at fastgøre tappen tilbage i den korrekte position, kan papirpositioneringsdækslet gå i stykker. Sørg for at fastsætte den i den rigtige position.

  16. På lignende måde skal du fastgøre tappen på MP-bakkens venstre arm i rillen.

    • Hvis du lukker MP-bakken uden at fastgøre tappen tilbage i den korrekte position, kan papirpositioneringsdækslet gå i stykker. Sørg for at fastsætte den i den rigtige position.

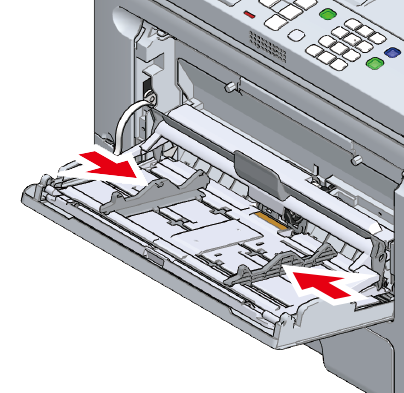

  17. Skub det manuelle fremføringsstyr udad.

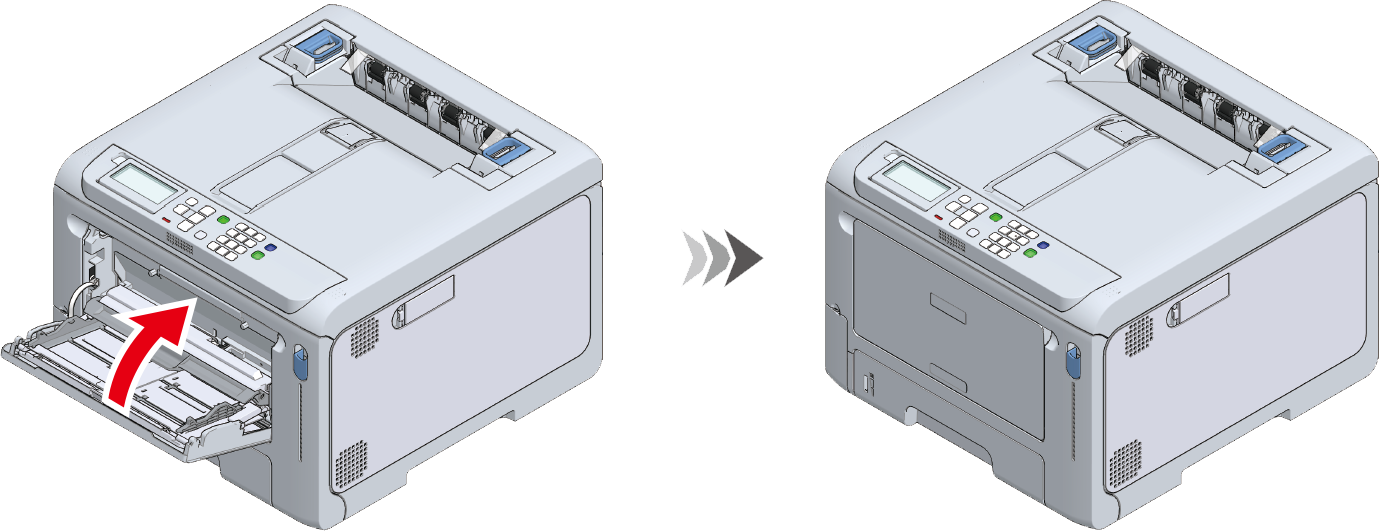

  18. Luk MP-bakken.

    Hvis MP-bakken ikke lukker, skal du følge trin 14 til 17.
