1-1. Ligar o cabo LAN

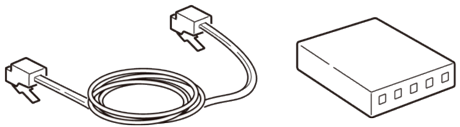

1. Prepare um cabo LAN (de categoria 5e ou superior, par torcido, direito) e um concentrador.



2. Prima o botão de alimentação para desligar esta máquina.



   • Se não estiver a utilizar o módulo de rede LAN com fios alargada, não remova esta tampa.1-2. Instalar o módulo LAN com fios alargado (para LAN2 com fios)”.

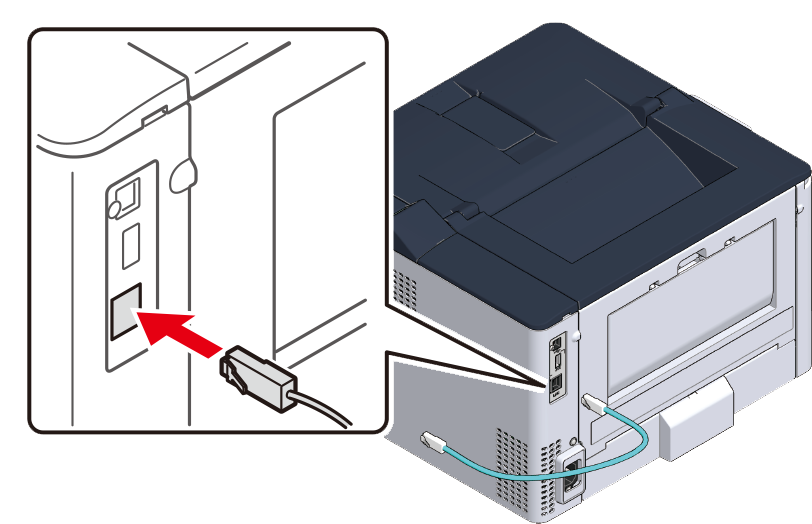

3. Ligue uma extremidade do cabo LAN no conector da interface de rede (LAN1) desta máquina.



4. Ligue a outra extremidade do cabo LAN no concentrador.



Em seguida, configure as informações de rede, como o endereço de IP nesta máquina.

2. Definir o endereço de IP ou semelhante.
