1-2. Instalar o módulo LAN com fios alargado (para LAN2 com fios)

  • Dependendo da região específica, o módulo LAN com fios alargado pode não estar instalado.

Deve instalá-lo quando pretender ligar esta máquina a duas redes diferentes com uma LAN com fios. Após a instalação, deve ativar o módulo da rede LAN sem fios no painel do operador.


Esta secção descreve o procedimento de instalação do módulo da rede LAN com fios alargada e a respetiva ativação no painel do operador.

  • Este não pode ser utilizado em conjunto com o módulo de rede sem fios ao mesmo tempo.

  1. Prima o botão de alimentação para desligar a máquina e, em seguida, desligue o cabo de alimentação.

    • Se fizer a instalação com a alimentação elétrica ligada, a unidade principal ou o módulo da rede LAN com fios alargada poderá ficar danificada.
    Desligue a alimentação elétrica

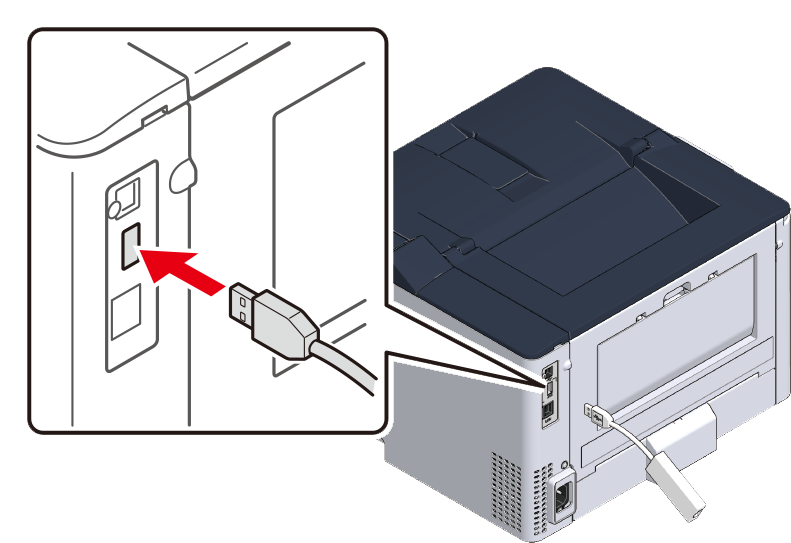

  2. Introduza o módulo de rede LAN com fios alargada na porta do anfitrião USB.

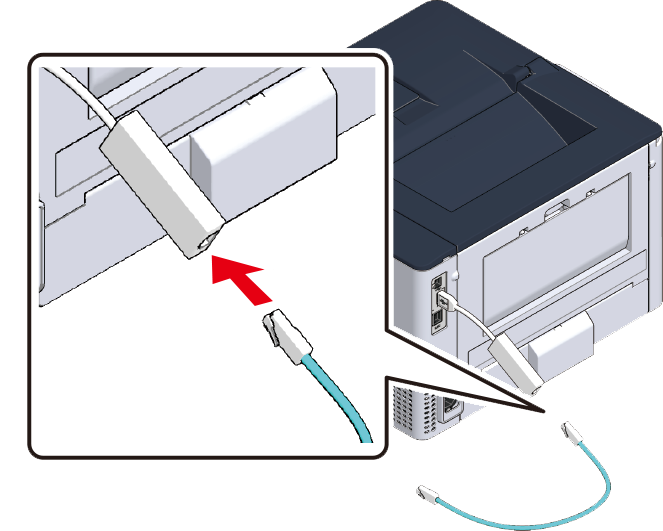

  3. Ligue o cabo de alimentação a esta máquina e uma extremidade do cabo de rede LAN ao módulo de rede LAN com fios alargado.

    Inicialização ao ligar

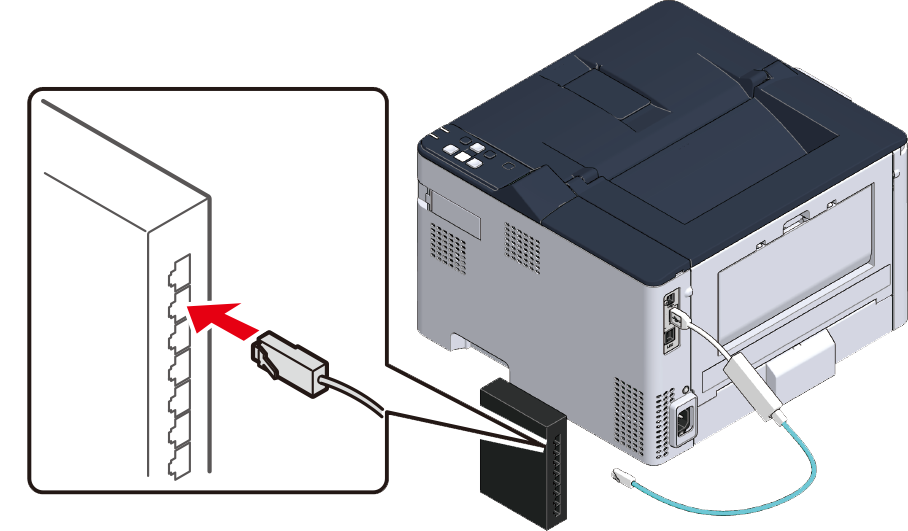

  4. Ligue a outra extremidade do cabo LAN no concentrador.

  5. Prima o botão de alimentação para ligar esta máquina.

  6. Prima o botão de deslocamento ▼ no painel do operador para selecionar [Menus (menus)] e depois prima o botão «OK».

  7. Prima repetidamente ▼ para selecionar [Admin. Setup (Config. Admin.)] e prima o botão «OK».

  8. Prima ▲ ou ▼ para introduzir a password do administrador do papel e prima «OK».

    Palavra-passe do Administrador

  9. Verifique que [Network Setup (Configuração de rede)] está selecionado e prima o botão «OK».

  10. Verifique que [General Setup (Configuração geral)] está selecionado e prima o botão «OK».

  11. Verifique que [Extended Network (Rede Estendida)] está selecionado e prima o botão «OK».

  12. Prima ▼ para selecionar [Wired(LAN2) (Com fio (LAN2))], e prima «OK».

  13. Quando a indicação [Are you sure? (Você tem certeza?)] for apresentada, certifique-se de que [Yes (Sim)] está selecionado e prima «OK».

  14. A máquina vai reiniciar; por isso, espere até visualizar o ecrã de standby.

  15. Prima o botão de deslocamento ▼ no painel do operador para selecionar [Menus (menus)] e depois prima o botão «OK».

  16. Prima repetidamente ▼ para selecionar [Admin. Setup (Config. Admin.)] e prima o botão «OK».

  17. Prima ▲ ou ▼ para introduzir a password do administrador do papel e prima «OK».

    Palavra-passe do Administrador

  18. Verifique que [Network Setup (Configuração de rede)] está selecionado e prima o botão «OK».

  19. Prima repetidamente ▼ para selecionar [Wired(LAN2) Setup (Configuração com fio (LAN2))] e prima o botão «OK».

  20. Verifique se [Wired(LAN2) (Com fio (LAN2))] está selecionado e prima o botão «OK».

  21. Verifique que [Enable (Ativar)] está selecionado e, em seguida, prima o botão «OK».

Em seguida, configure as informações de rede, como o endereço de IP nesta máquina.
