Instalar a unidade do tabuleiro de expansão

Podem ocorrer ferimentos.

A máquina pode cair. Certifique-se de que instala as peças de ligação fornecidas.

Instale a unidade do tabuleiro de expansão se quiser aumentar a quantidade de papel que pode ser carregado. Após a instalação, configure o número de tabuleiros no controlador da impressora.

Podem ser instalados até três unidades de tabuleiros de expansão. Certifique-se de que instala as peças de ligação fornecidas.

Para instalar dois ou mais tabuleiros de expansão, instale o suporte de rodízios opcional e prepare os pés antibasculamento para evitar o risco de tombamento.

Para instalar esta máquina numa mesa, recomenda-se a montagem de um tabuleiro de expansão.

Instalar o suporte de rodízios dedicado

É necessária uma chave de fendas plana para instalar a unidade do tabuleiro de expansão.

  • O estojo de embalagem e o material de proteção são necessários para enviar a unidade do tabuleiro de expansão. Deve guardá-los em vez de os eliminar.

  • Quando se imprime a partir de um tabuleiro de expansão, se a posição de impressão sofrer alterações, deve corrigir a posição para cada tabuleiro de expansão. Para detalhes, consulte “Ajustar a posição de impressão de cada tabuleiro”.


Esta secção tem como exemplo o caso em que uma unidade do tabuleiro de expansão está instalada no B433.

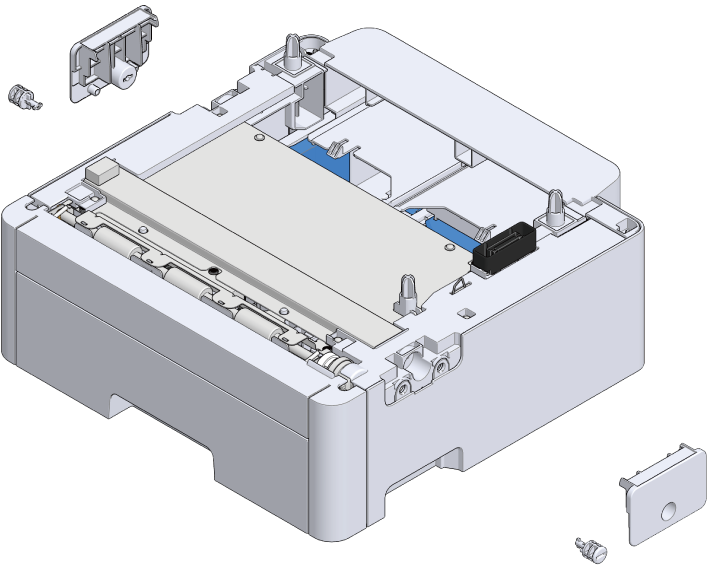

  1. Verifique se dispõe de todas as peças para a unidade do tabuleiro de expansão.

    Unidade do tabuleiro de expansão
    Peças de ligação (x2)

    Parafusos (x2)

  2. Prima o botão de alimentação para desligar a unidade principal e desconecte o cabo de alimentação e todos os outros cabos.

    • Certifique-se de que desliga a alimentação, que desliga o cabo de alimentação e todos os outros cabos e, em seguida, instale a unidade do tabuleiro de expansão. Se instalar a unidade do tabuleiro de expansão com a alimentação elétrica ligada, esta máquina e a unidade do tabuleiro de expansão podem avariar.
    • Se a instalar com um cabo ligado, pode sofrer ferimentos ao tropeçar no cabo.

  3. Instale a primeira unidade do tabuleiro de expansão.

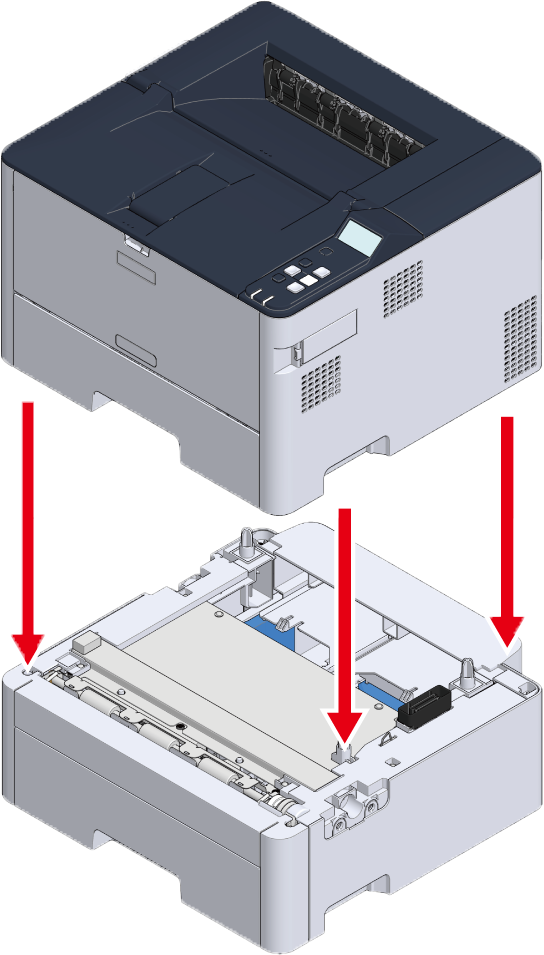

  4. Alinhe o lado direito e a parte frontal da unidade principal e a unidade do tabuleiro de expansão e empilhe com cuidado, de modo que os orifícios na parte inferior da unidade principal e as saliências da unidade do tabuleiro de expansão estão alinhados.

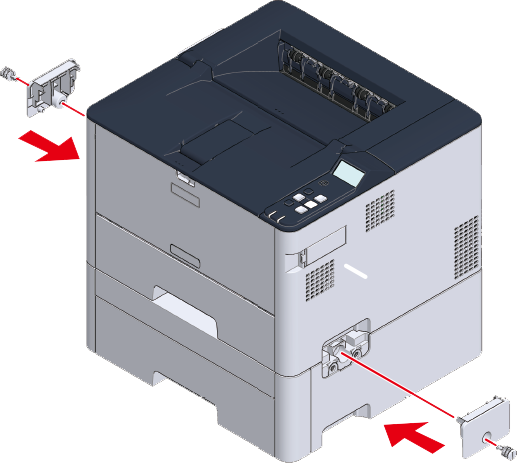

  5. Utilize uma chave de fendas simples para ligar os lados esquerdo e direito da unidade principal e a unidade do tabuleiro de expansão com as peças de ligação fornecidas.

    • Neste momento, não empurre a unidade principal para a esquerda, para a direita, para a frente ou para a frente.

    • Se mover a máquina ou substituir consumíveis ou peças de manutenção ou ajustar o papel no tabuleiro, verifique os seguintes pontos para evitar a viragem da impressora.

      • Depois de empilhar os tabuleiros de expansão, não empurre a unidade principal para a esquerda, para a direita, para a frente ou para a frente.

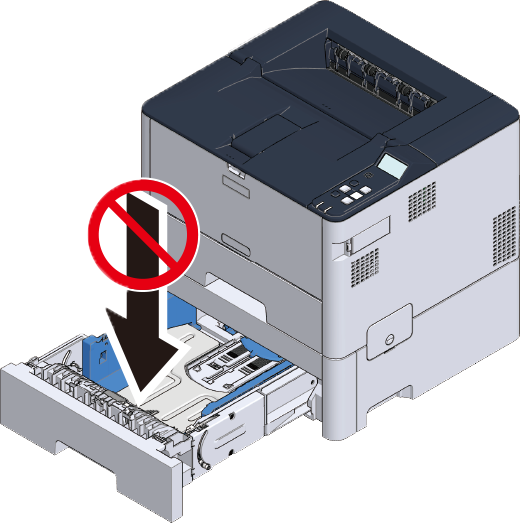

      • Não pressione a cassete de papel de cima quando for retirada.

      • Não pressione a unidade principal a partir de trás quando for retirada.

  6. Ligue o cabo de alimentação ou outros cabos desligados novamente na unidade principal.

    Inicialização ao ligar

  7. Prima o botão de alimentação para ligar esta máquina.

  8. Prima o botão de deslocamento ▼ no painel do operador para selecionar [Menus (menus)] e depois prima o botão «OK».
  9. Verifique se [Information (Informação)] está selecionado e, em seguida, prima o botão «OK».
  10. Verifique que a opção [Tray Count (Contador da Bandeja)] está selecionada e prima o botão «OK».
  11. Verifique se a unidade do tabuleiro de expansão que instalou aparece no ecrã.
  12. Após verificar o ecrã, prima o botão «CANCEL» para regressar ao ecrã de espera.

  13. Depois de ter ligado o computador e este dispositivo e instalado o software, defina a unidade do tabuleiro de expansão no controlador da impressora.

    Configurar o controlador da impressora
