Instalar o suporte de rodízios dedicado

Podem ocorrer ferimentos.

A máquina pode cair. Certifique-se de que instala as peças de ligação fornecidas.

Para instalar duas ou mais tabuleiros de expansão, certifique-se de que monta os pés antibasculamento.

É um suporte com rodízios para deslocar a máquina.

Também é fornecido com pés anti-basculamento para evitar o risco de tombar. Recomendados que o use quando o tabuleiro de expansão está instalado.

São necessárias uma chave Phillips e uma chave de fendas simples para instalar o suporte de rodízios.

  • Para instalar duas um ou mais tabuleiros de expansão, certifique-se de que instala o suporte de rodízios específico, os pés antibasculamento e as peças de fixação fornecidas para evitar o risco de a máquina virar.

  • A caixa de embalagem e o material de proteção são necessários para enviar o suporte de rodízios específico. Deve guardá-los em vez de os eliminar.


  1. Prima o botão de alimentação para desligar a unidade principal e desconecte o cabo de alimentação e todos os outros cabos.

    • Se a instalar com um cabo ligado, pode sofrer ferimentos ao tropeçar no cabo.

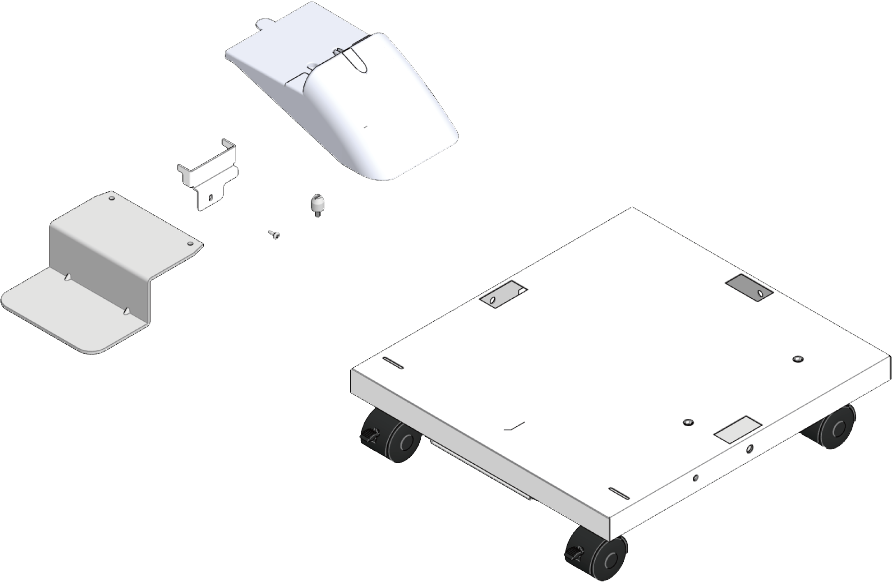

  2. Verifique se dispõe de todas as peças para o suporte de rodízios específico.

    1. Unidade principal
    2. Pé antibasculamento a (x 1)
    3. Pé anti-basculamento b (x 3)

    4. Pino de posicionamento (x 2)

    5. Fixadores metálicos do suporte de rodízios (x 2)
    6. Parafuso (X 2)

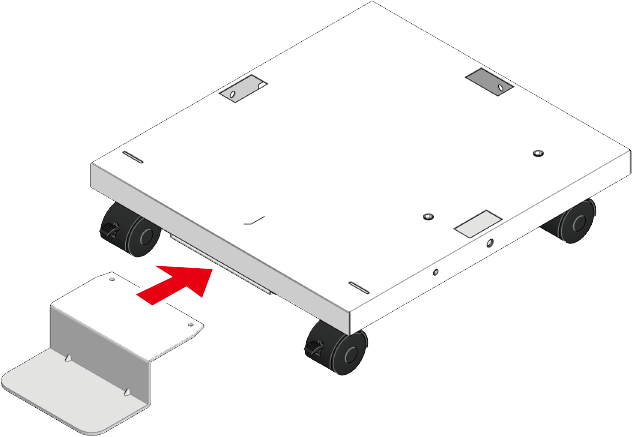

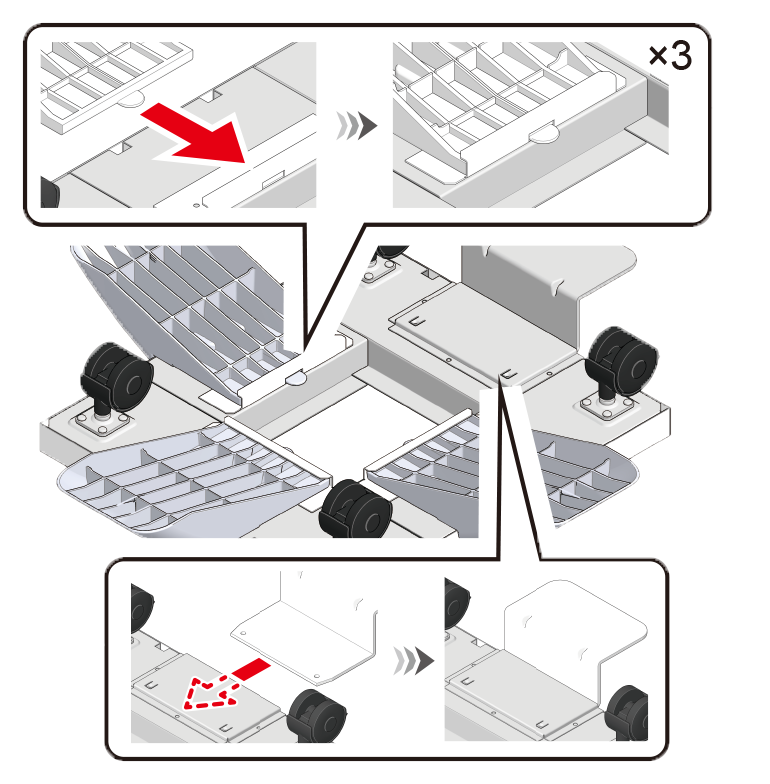

  3. Monte o pé anti-basculamento a na parte dianteira do suporte de rodízios dedicado.

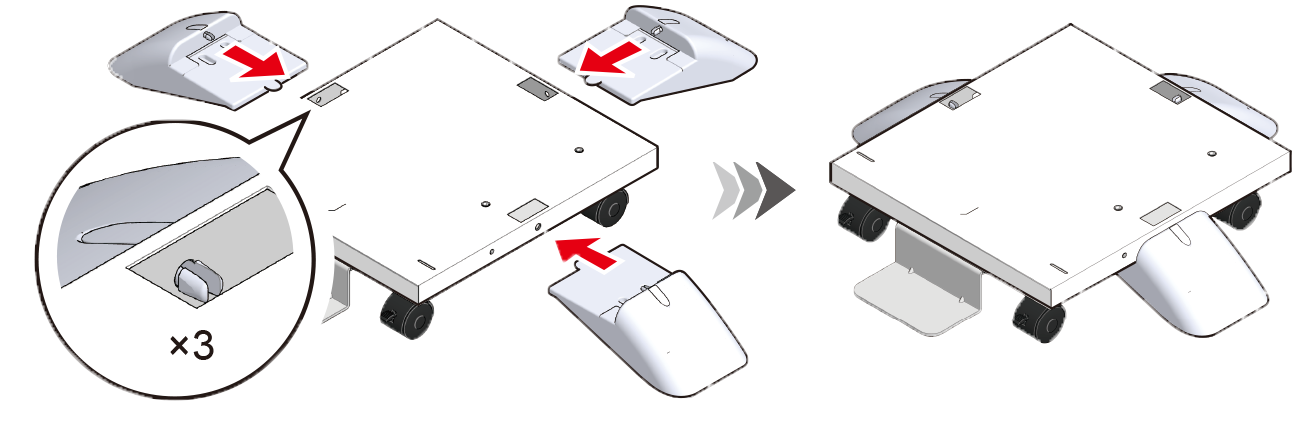

  4. Monte o pé antibasculamento b (x 3) em ambos os lados e na parte traseira do suporte de rodízios.
  5. Verifique se o pé anti-basculamento a e o pé anti-basculamento b (x 3) se encontram inseridos no respetivo local ao rodar o suporte de rodízios dedicado de cabeça para baixo.

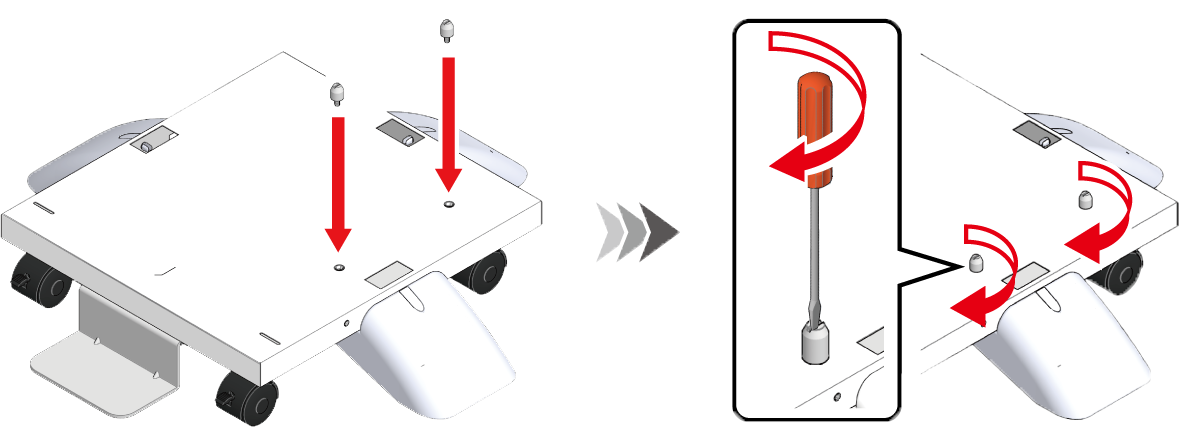

  6. Volte novamente o suporte de rodízios dedicado e monte o pino de posicionamento (x 2). Rode para fixar o pino de posicionamento (x 2) com uma chave de fendas plana.

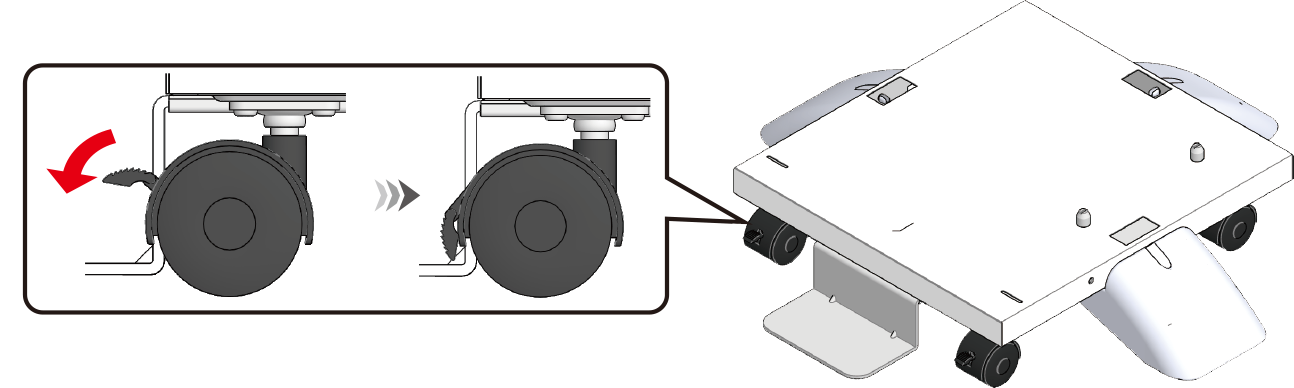

  7. Tranque os rodízios (2) de forma a impedir que o rodízio se mova durante a instalação da unidade principal e do tabuleiro de expansão.

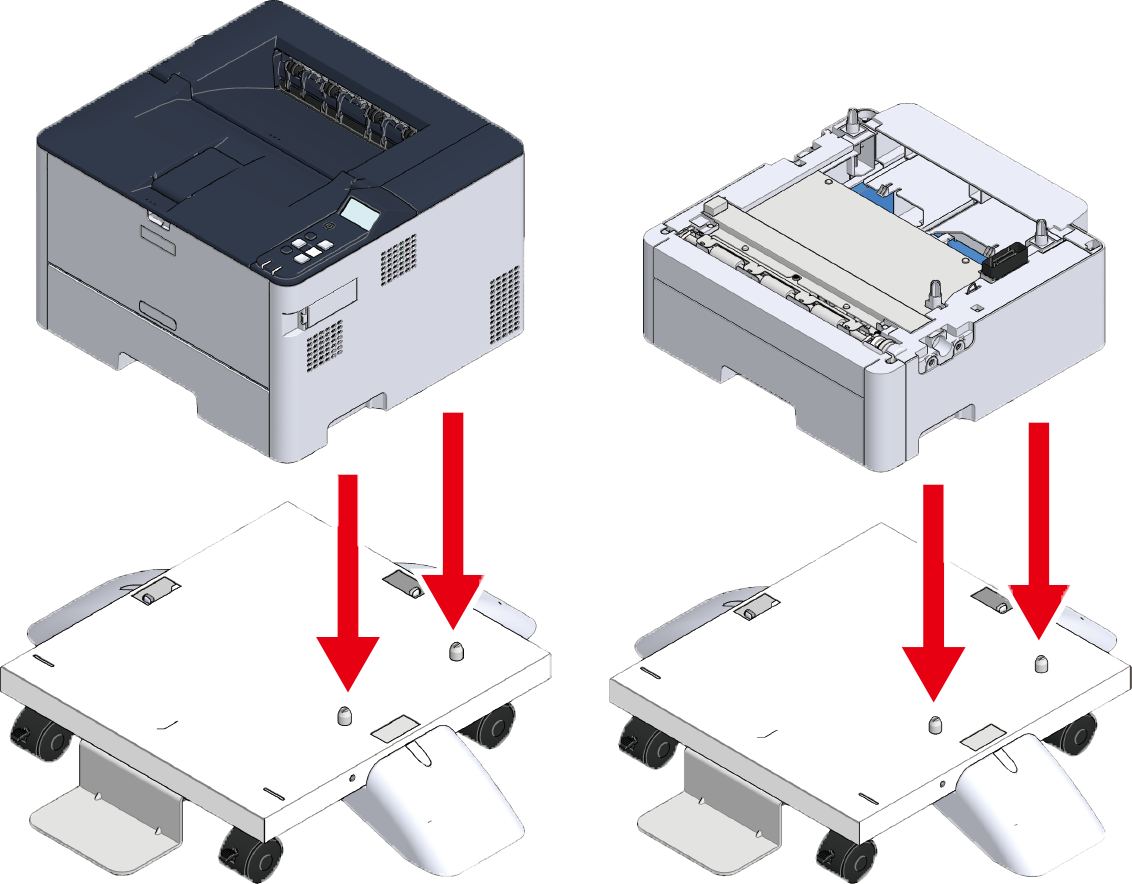

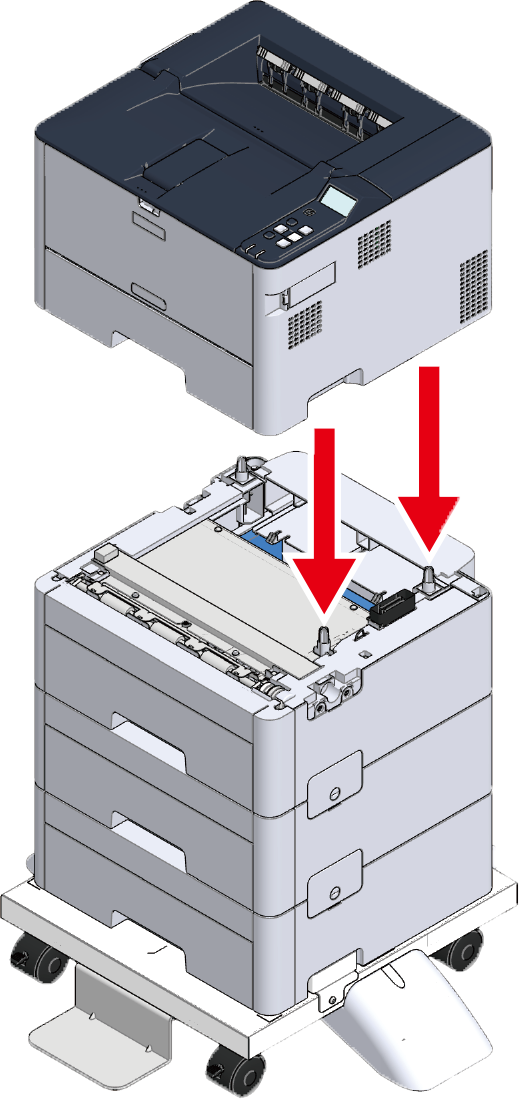

  8. Alinhe a parte frontal da unidade principal ou do tabuleiro de expansão com os orifícios longos em ambas as extremidades do lado frontal do suporte de rodízios e empilhe de forma que os pinos de posicionamento respetivos entrem nos orifícios dos fundo.

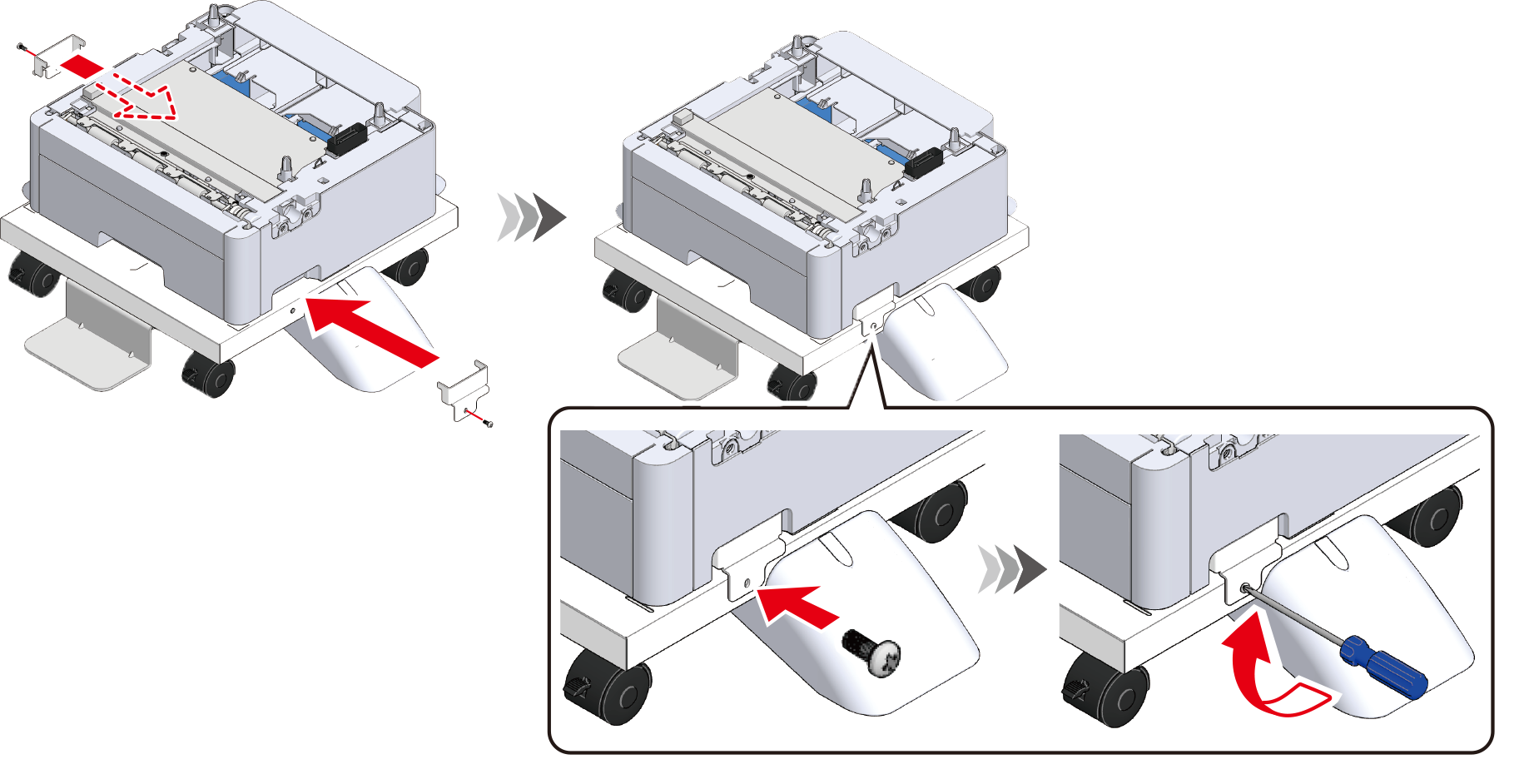

  9. Fixe a unidade principal ou o tabuleiro de expansão e o suporte de rodízios com os fixadores metálicos (x 2) e os parafusos (x 2), utilizando uma chave de fendas Phillips.
    A imagem apresenta um exemplo de fixação do tabuleiro de expansão e do suporte de rodízios dedicado.

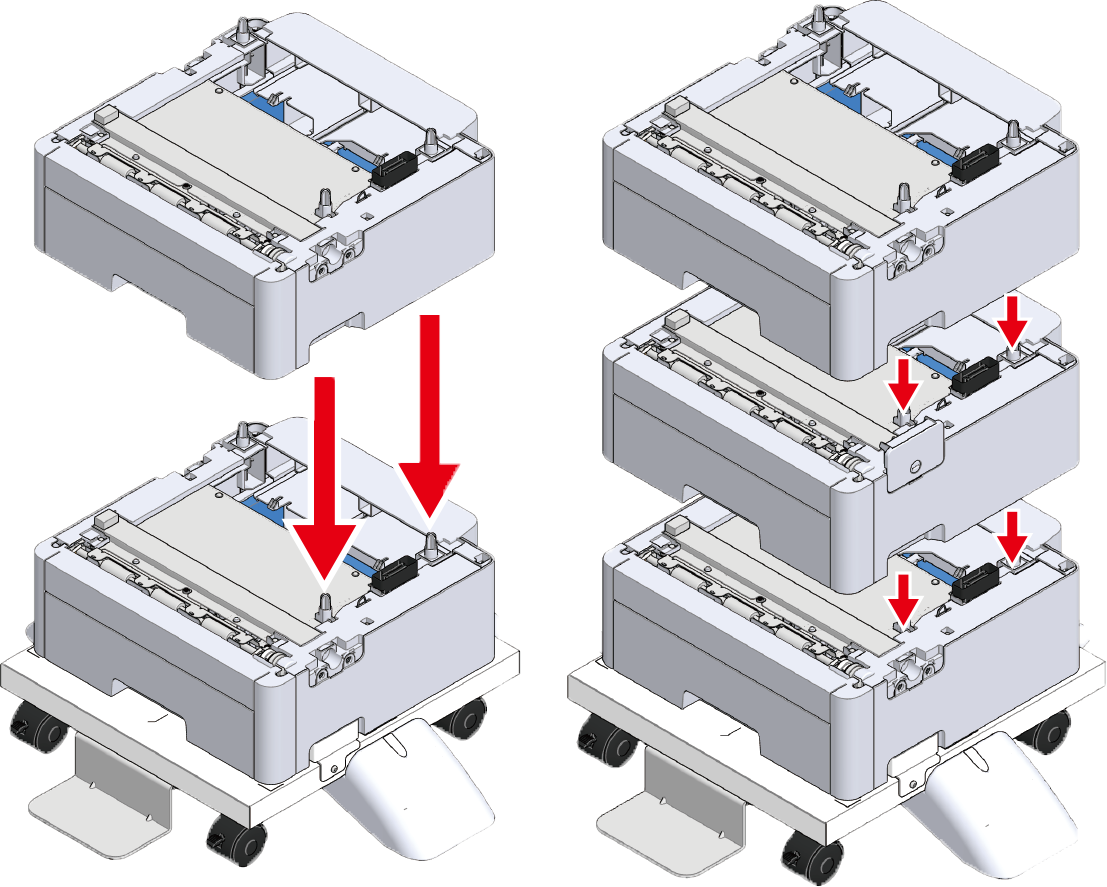

  10. Para adicionar uma unidade de tabuleiro de expansão, alinhe o lado direito e a parte da frente da unidade do tabuleiro de expansão acoplada ao suporte de rodízios e o lado direito e a parte da frente da unidade do tabuleiro de expansão a instalar, empilhando com cuidado para que os orifícios na parte inferior e as saliências fiquem alinhados.

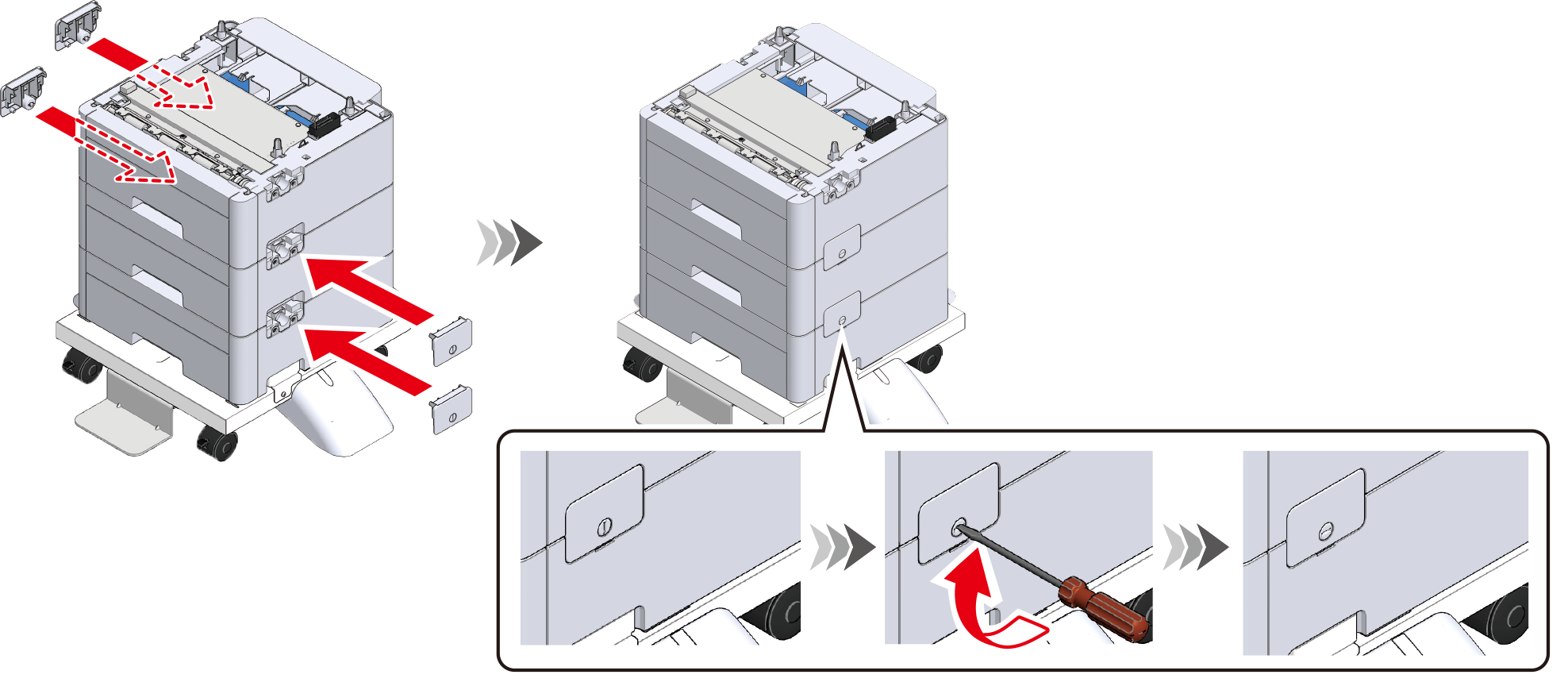

  11. Utilize uma chave de fendas para ligar os lados esquerdo e direito das unidades empilhadas do tabuleiro de expansão às peças de ligação fornecidas.

  12. Para adicionar uma unidade do tabuleiro de expansão, alinhe o lado direito e a parte frontal da unidade principal e a unidade do tabuleiro de expansão e empilhe com cuidado, de modo que os orifícios na parte inferior da unidade principal e as saliências da unidade do tabuleiro de expansão estão alinhados.

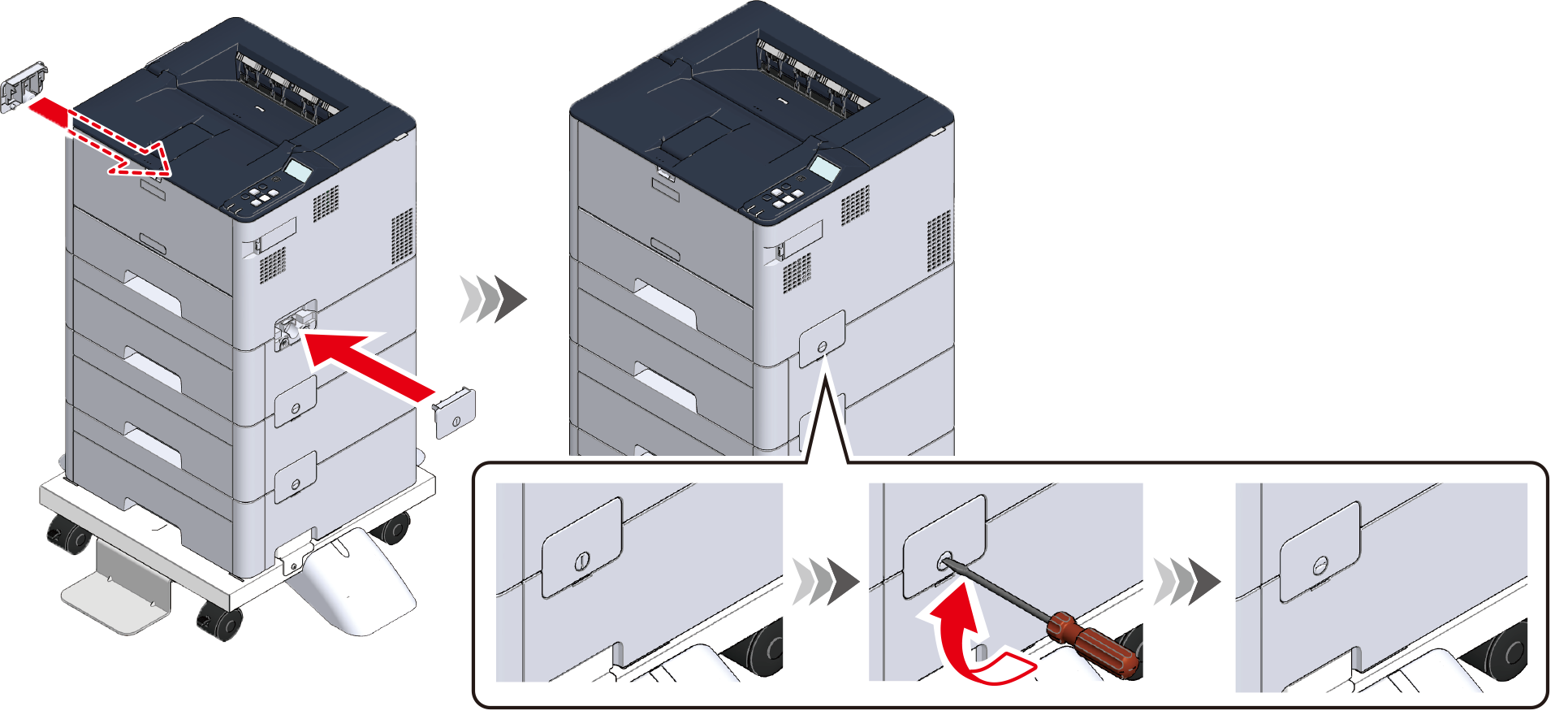

  13. Quando um tabuleiro de expansão estiver instalado, fixe a unidade principal e o tabuleiro em ambos os lados com os acessórios de ligação fornecidos e uma chave de fendas simples.

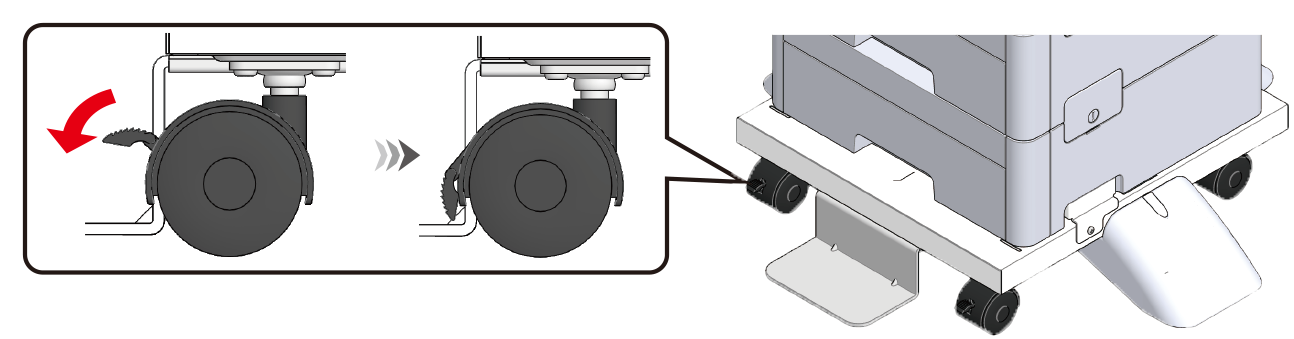

  14. Antes de deslocar esta máquina, destranque os rodízios (x 2).

    • Pressione os rodízios enquanto move esta máquina. Se pressionar a unidade principal, pode cair.

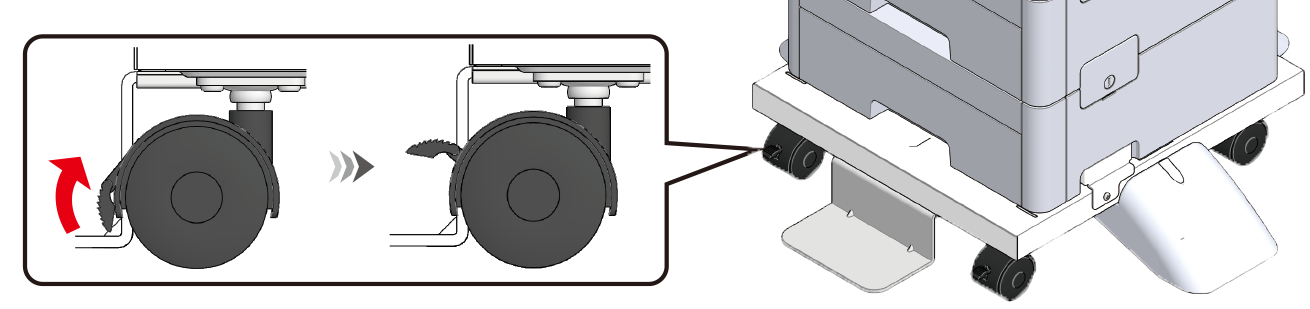

  15. Depois de movimentar a máquina para a localização final, bloqueie os rodízios (x 2) para evitar movimentos acidentais.

    • Se mover a máquina ou substituir consumíveis ou peças de manutenção ou ajustar o papel no tabuleiro, verifique os seguintes pontos para evitar a viragem da impressora.

      • Pressione os rodízios enquanto move esta máquina. Se pressionar a unidade principal, pode cair.

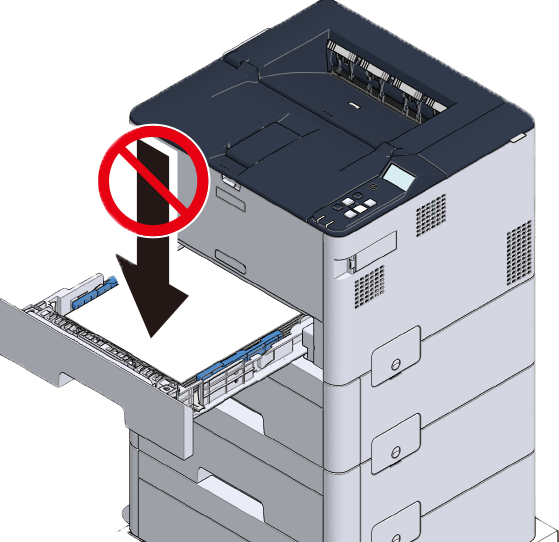

      • Não prima o cassete a partir de cima quando o cassete for retirado.

      • Não empurre a máquina a partir de trás quando a cassete tenha sido retirada.
  16. Ligue o cabo de alimentação e todos os cabos desligados novamente à máquina.

  17. Prima o botão de alimentação para ligar esta máquina.

  18. Se não tiver instalado uma unidade do tabuleiro de expansão, então já terminou.
    Se estiver instalada uma unidade de tabuleiro de expansão, prima o botão de deslocamento ▼ no painel do operador para selecionar [Menus (Menus)] e depois o botão «OK».

  19. Verifique se [Information (Informação)] está selecionado e, em seguida, prima o botão «OK».

  20. Verifique que a opção [Tray Count (Contador da Bandeja)] está selecionada e prima o botão «OK».
  21. Verifique se a unidade do tabuleiro de expansão que instalou aparece no ecrã.
  22. Após verificar o ecrã, prima o botão «CANCEL» para regressar ao ecrã de espera.

  23. Depois de ter ligado o computador e este dispositivo e instalado o software, defina a unidade do tabuleiro de expansão no controlador da impressora.

    Configurar o controlador da impressora
