Substituir o rolo de alimentação do papel (Tabuleiro 1)

Consulte o ciclo de substituição em “Rolo de alimentação de papel”.

Esta secção considera, como exemplo, o procedimento de substituição do rolo de alimentação de papel do tabuleiro 1. Pode substituir o rolo de alimentação do papel do Tabuleiro 2/3/4 com o mesmo procedimento.

  • Por favor, substitua o rolo de alimentação do papel com as mãos limpas. Se a oleosidade das mãos ou creme para as mesmas entrar em contacto com a peça de borracha, a função de alimentação do papel poderá ser deteriorada.


  1. Prepare um novo conjunto de rolos de alimentação (para o tabuleiro 1) e verifique se tem todas as peças.

    Rolo de alimentação de papel (sem engrenagens)

    		Rolo de alimentação de papel (com engrenagens)

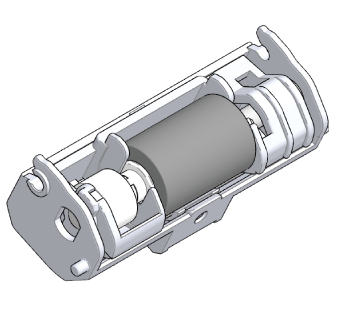

    		Rolo de separação
    		Mola

  2. Prima o botão de alimentação para desligar esta máquina.

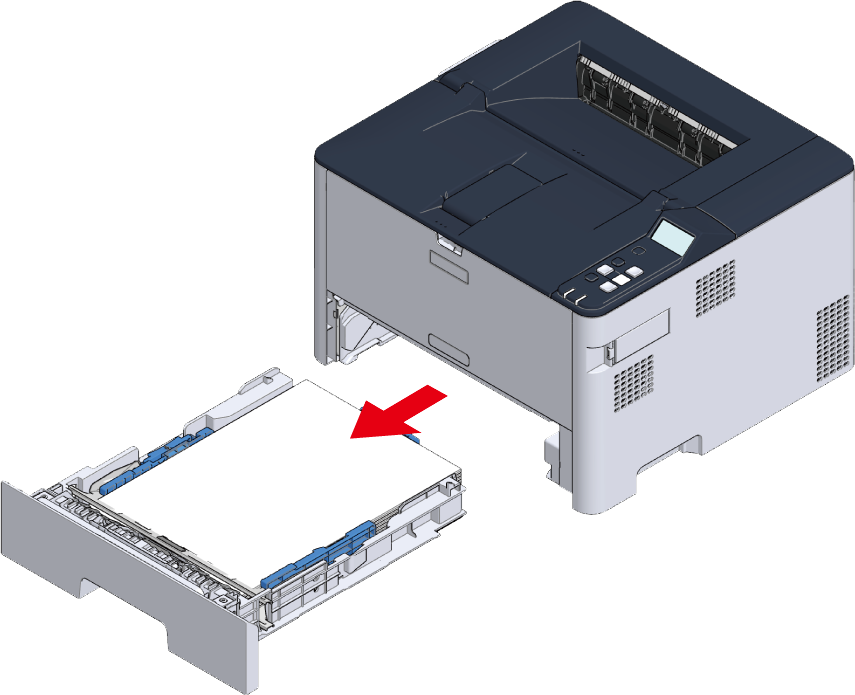

  3. Puxe a cassete de papel inferior do Tabuleiro 1 até parar e levante-a ligeiramente para a remover.

    • Se retirar o tabuleiro do papel para fora com a alimentação ligada, a mensagem “Change settings (alterar as definições)?” pode ser apresentada no ecrã. Esta mensagem irá desaparecer automaticamente em cerca de 10 s após o tabuleiro de papel ser devolvido à unidade principal.

  4. Enquanto empurra as pinças do rolo de alimentação de papel frontal (sem engrenagens) para fora (como mostrado na figura seguinte) na ranhura para cassete de papel evacuada, deslize o rolo de alimentação de papel (sem engrenagens) para a esquerda e remova-o.

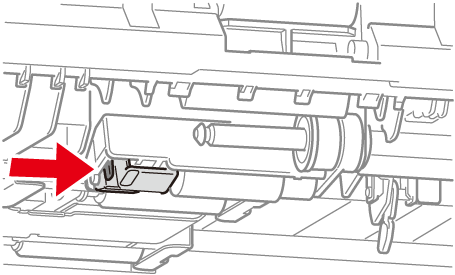

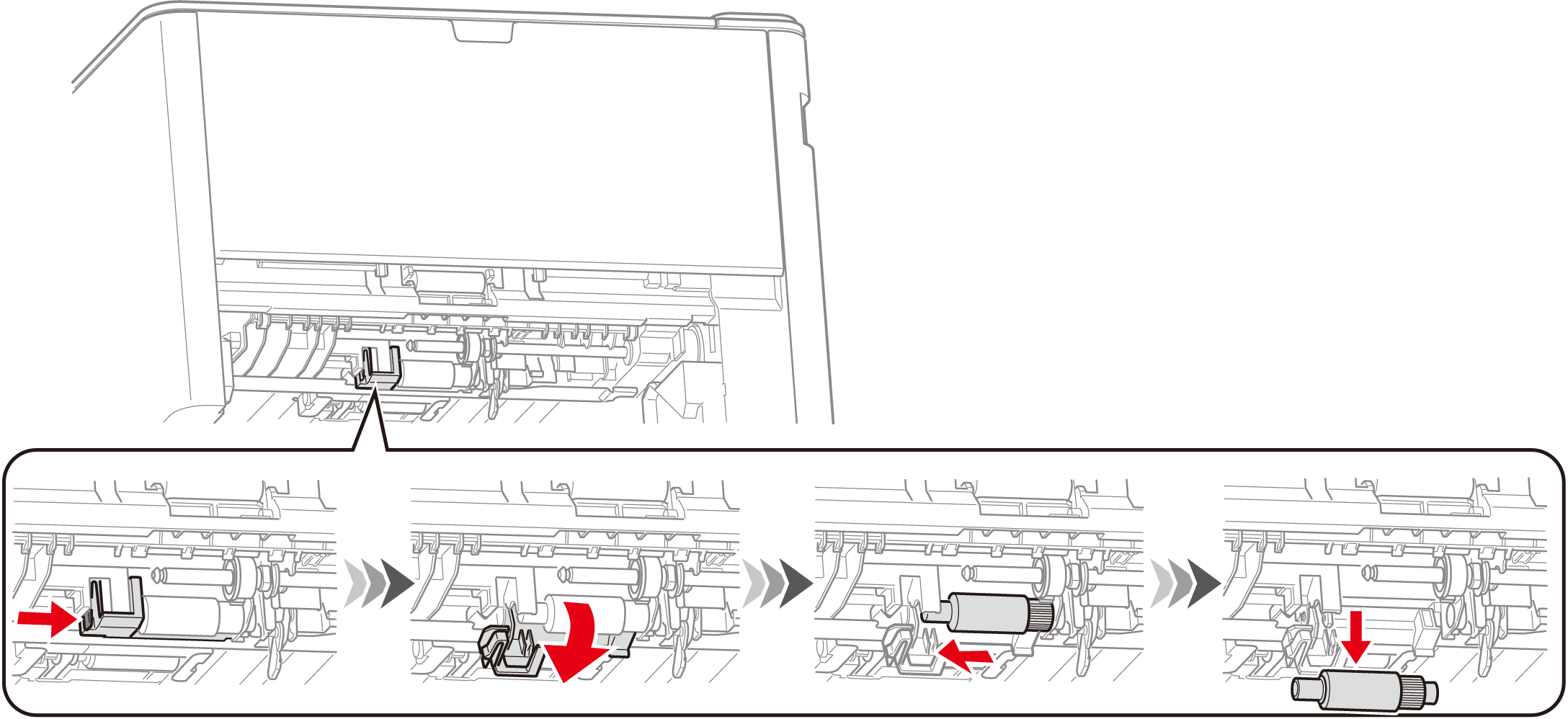

  5. Para B433, abra a tampa preta para baixo, pressionando a pinça do lado esquerdo e retire o rolo de alimentação de papel interno (com engrenagens).

    Para B513, pressione a patilha e retire o rolo interno de alimentação de papel (com engrenagens).

  6. Pode fixá-lo na máquina a partir do lado direito do novo rolo de alimentação de papel (com engrenagens) e feche a tampa negra até ouvir um clique.

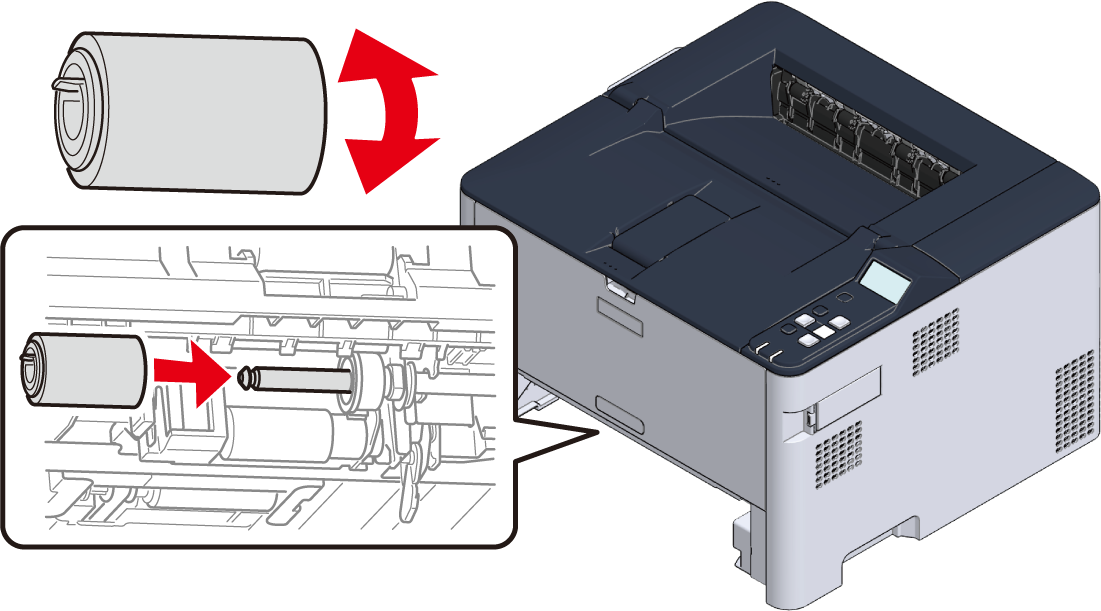

  7. Segure no rolo de alimentação de papel (sem engrenagens) novo com a pinça azul na esquerda, introduza-o no eixo frontal e empurre o rolo de alimentação de papel para o interior até ouvir um clique.

    • Se a montagem for difícil, rode o rolo ligeiramente para a esquerda e para a direita e, em seguida, monte-o novamente.

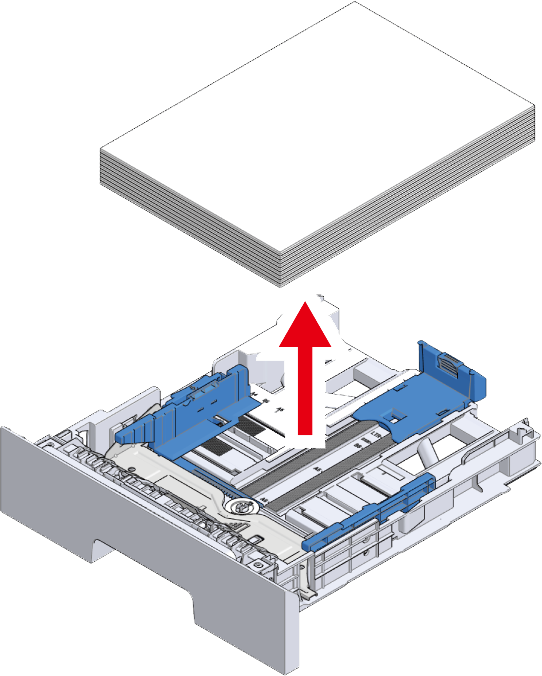

  8. Retire o papel do da bandeja de papel.

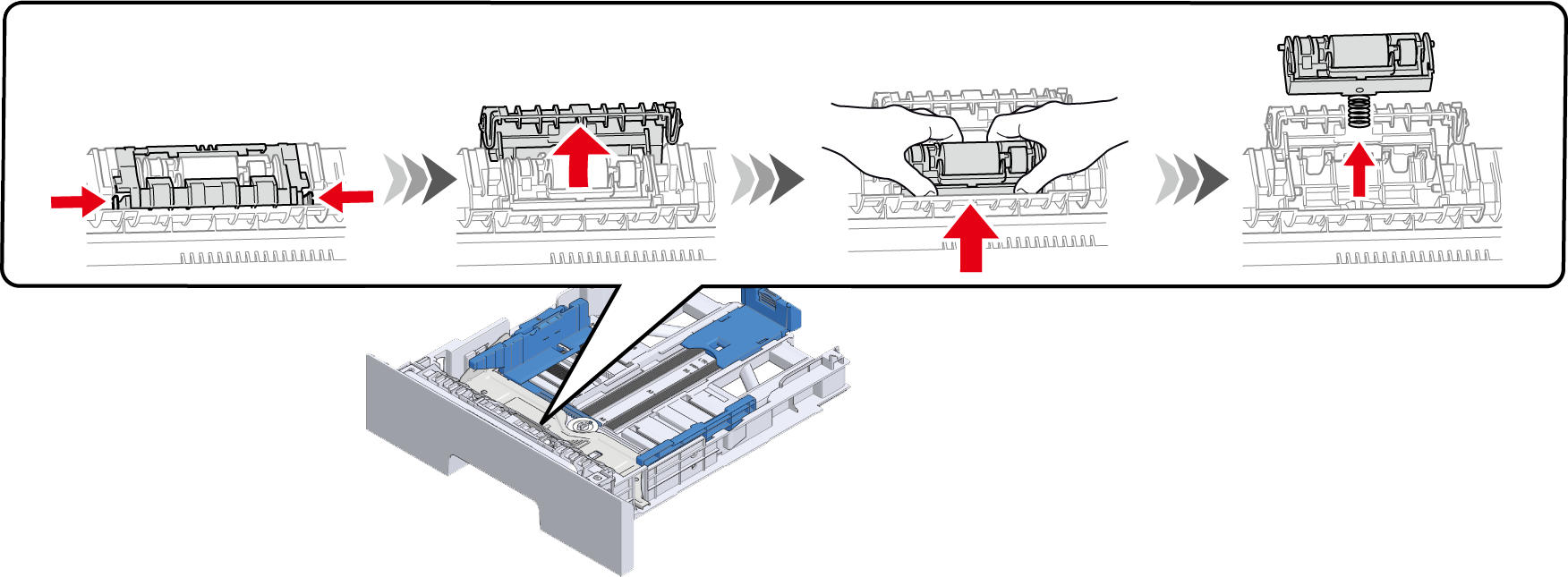

  9. Abra a tampa do rolo, pressionando as pinças de ambos os lados e remova o rolo de separação.

  10. Prenda a mola no novo rolo de separação.

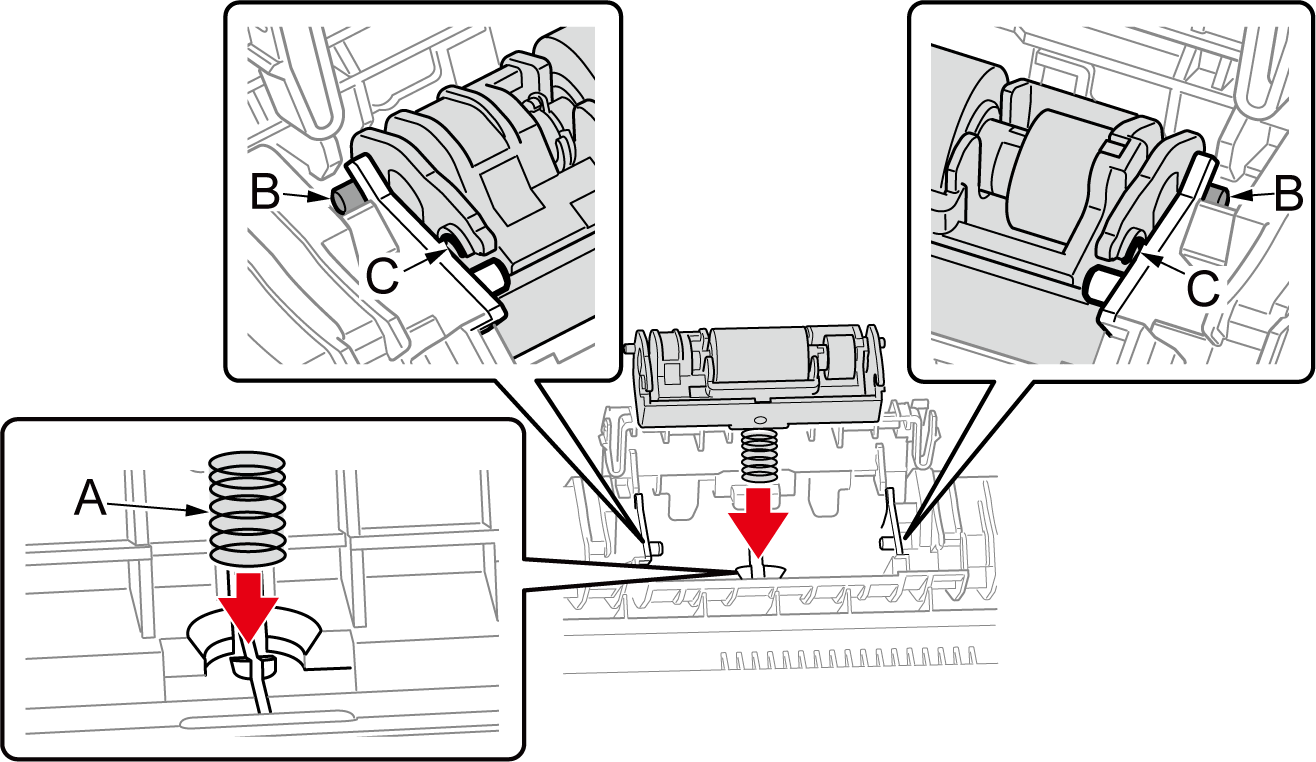

  11. Alinhe a mola (A) do novo rolo de separação com o tabuleiro, insira o veio (B) e encaixe o entalhe (C) no veio do tabuleiro.

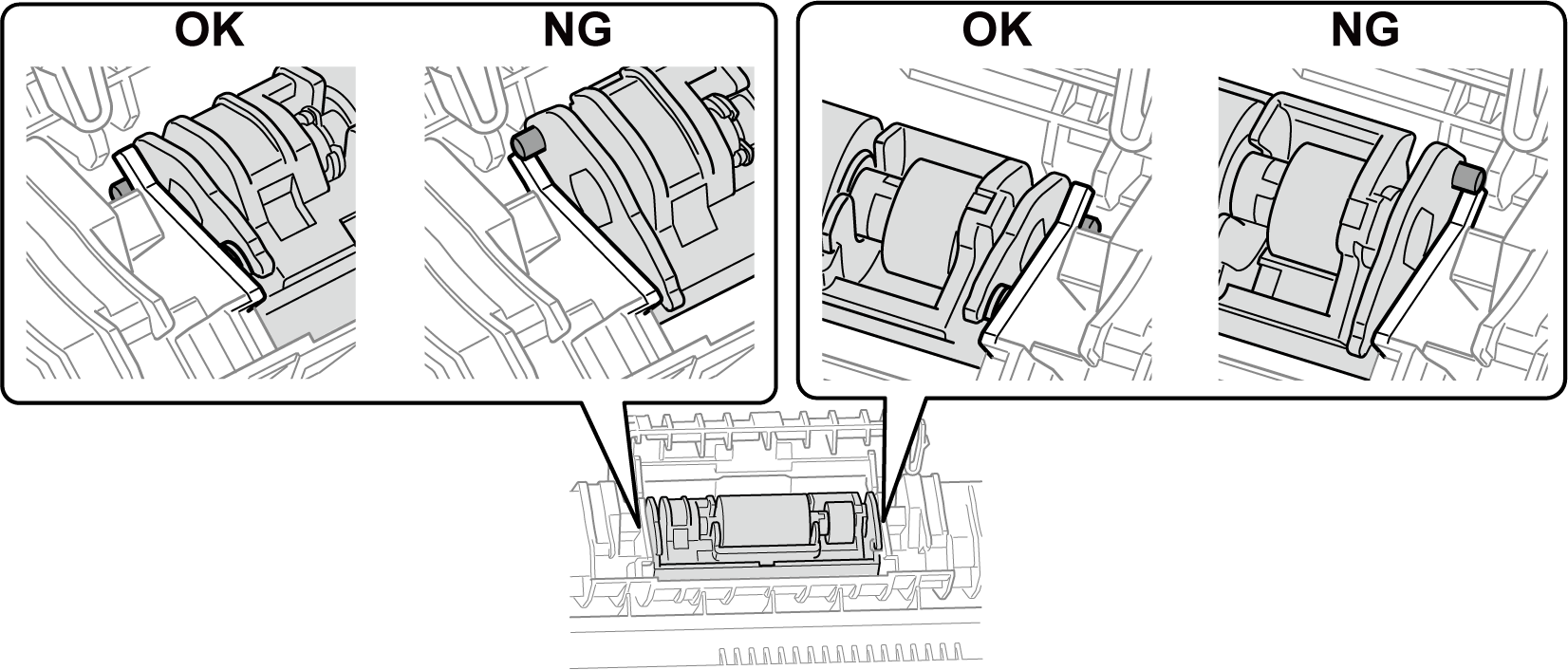

  12. Verifique se o rolo de separação está instalado corretamente.

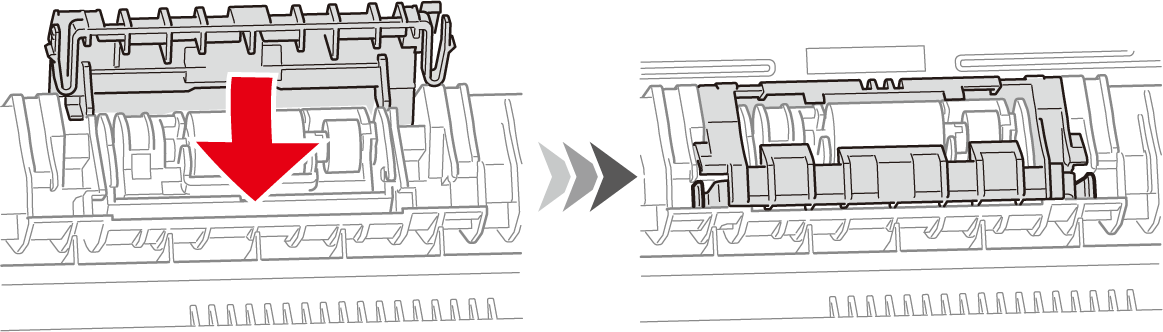

  13. Feche a tampa do rolo.

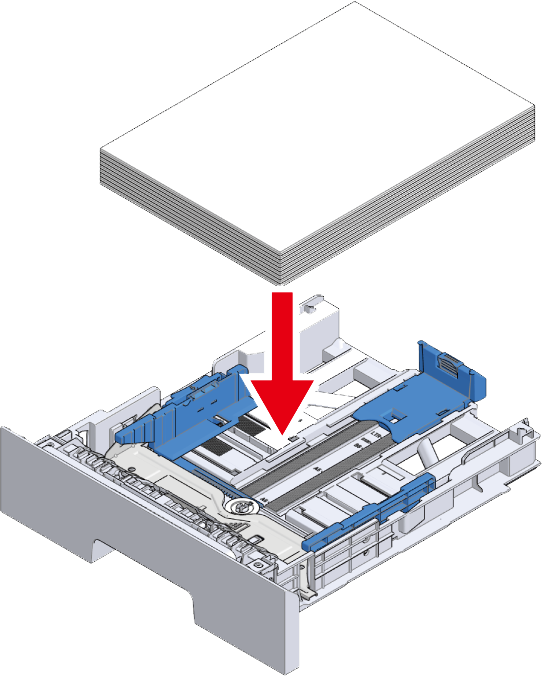

  14. Coloque o papel na cassete de papel.

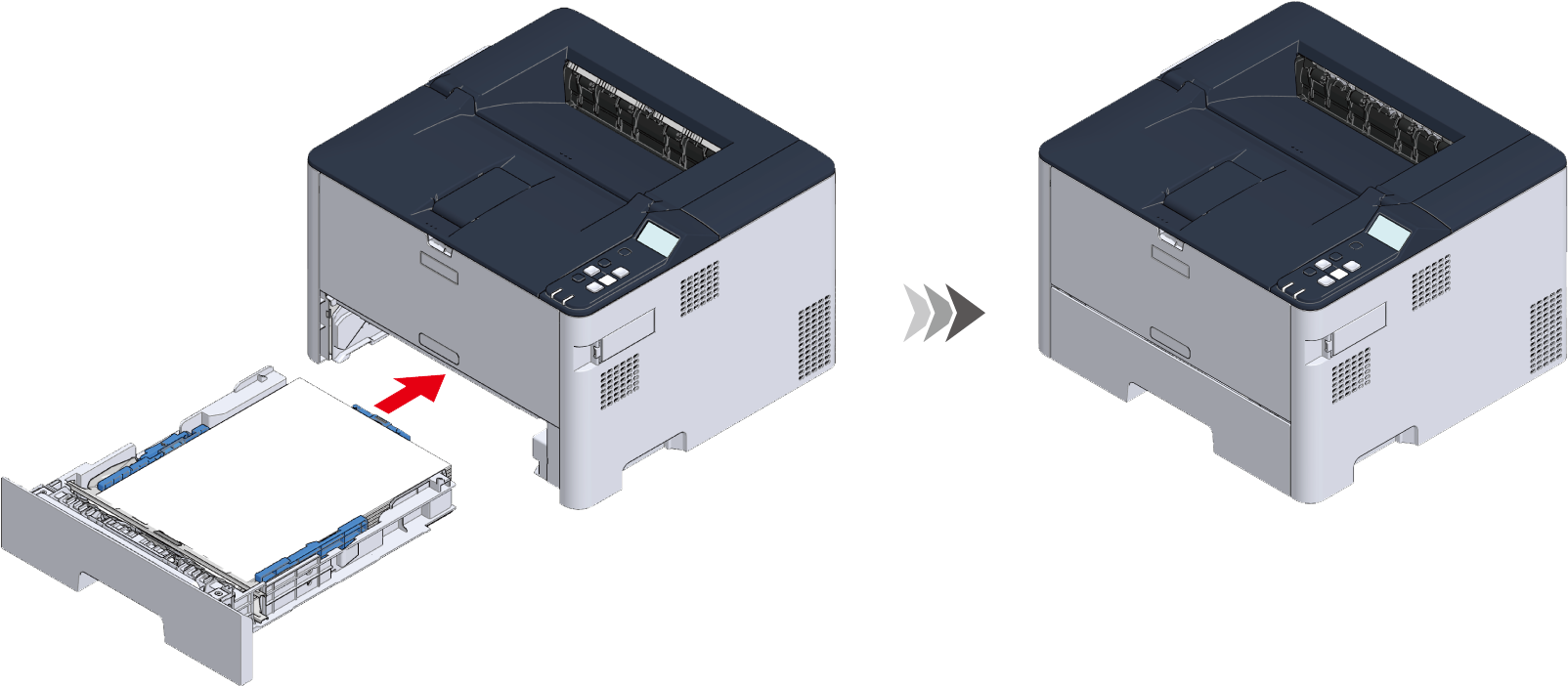

  15. Introduza a cassete de papel na unidade principal ligeiramente acima e reinstale-a na posição original.

  16. Apagar o contador do rolo de alimentação do papel do tabuleiro substituído.
    No painel do operador, selecione [Menus (Menus)] - [Admin Setup (Config. Admin.)] - [Others Setup (Configuração de Outros)] - [Paper Feed Roller Counter Clear (Limpar o contador do rolo de alimentação do papel)] - [Tray1 Clear (Bandeja1 limpa)] - [Execute (Executar)] - [Yes (Sim)] e, em seguida, prima «OK».

  • Recicle os rolos de alimentação de papel usados.
