Substituir o rolo de alimentação de papel (Tabuleiro 2/3/4 (Opcional))

Consulte o ciclo de substituição em “Rolo de alimentação de papel”.

Esta secção considera, como exemplo, o procedimento de substituição do rolo de alimentação de papel do tabuleiro 2. Pode substituir o rolo de alimentação do papel do Tabuleiro 3/4 com o mesmo procedimento.

  • Por favor, substitua o rolo de alimentação do papel com as mãos limpas. Se a oleosidade das mãos ou creme para as mesmas entrar em contacto com a peça de borracha, a função de alimentação do papel poderá ser deteriorada.


  1. Prepare um novo conjunto de rolos de alimentação (para o tabuleiro 2/3/4) e verifique se tem todas as peças.

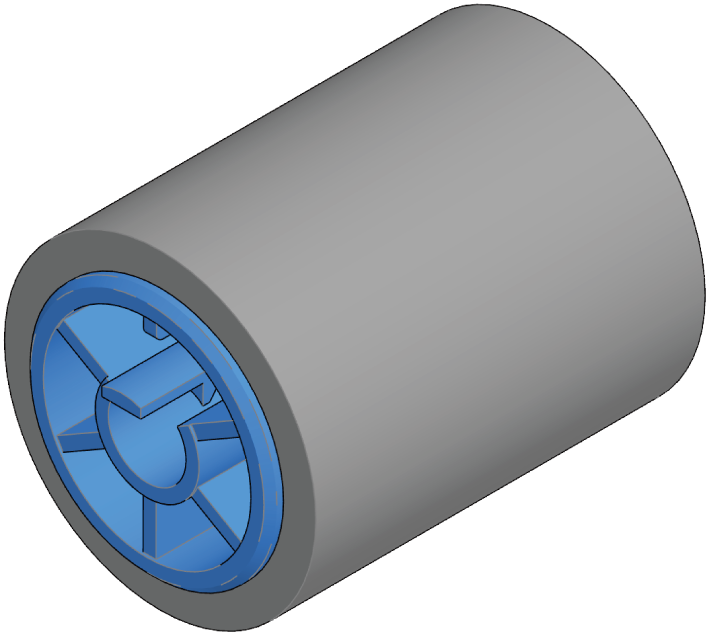

    		Rolo de alimentação de papel (sem engrenagens)

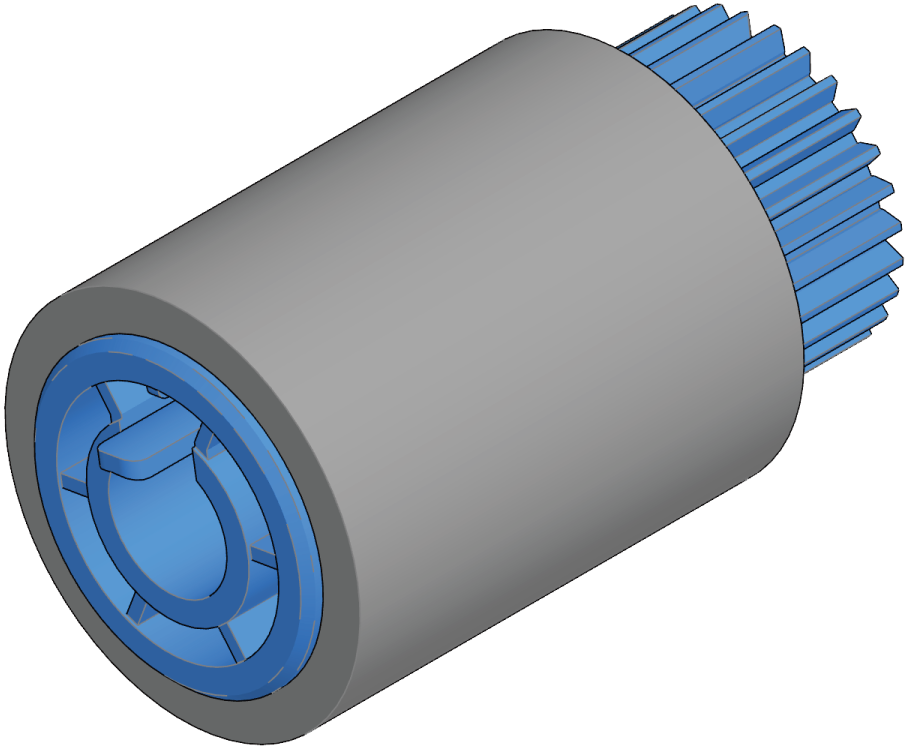

    		Rolo de alimentação de papel (com engrenagens)
    		Rolo de separação

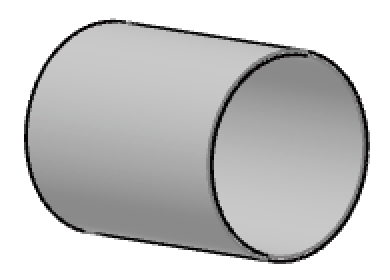

    		Mola

  2. Prima o botão de alimentação para desligar esta máquina.

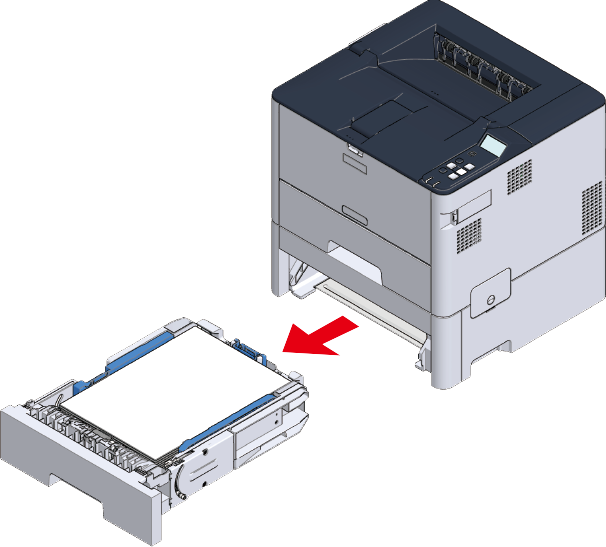

  3. Puxe a cassete de papel inferior do Tabuleiro 2 até parar e levante-a ligeiramente para a remover.

    • Se retirar o tabuleiro do papel para fora com a alimentação ligada, a mensagem “Change settings (alterar as definições)?” pode ser apresentada no ecrã. Esta mensagem irá desaparecer automaticamente em 10 segundos após a bandeja de papel ser devolvida à unidade principal.

  4. Enquanto empurra as pinças do rolo de alimentação de papel frontal (sem engrenagens) para fora (como mostrado na figura seguinte) na ranhura para cassete de papel evacuada, deslize o rolo de alimentação de papel (sem engrenagens) para a esquerda e remova-o.

  5. Enquanto empurra as pinças do rolo de alimentação de papel traseiro (com engrenagens) para fora (como mostrado na figura seguinte), deslize o rolo de alimentação de papel (com engrenagens) para a esquerda e remova-o.

  6. Instale o novo rolo de alimentação do papel (com engrenagens). Segure no rolo de alimentação de papel (com engrenagens) com a pinça azul na esquerda, insira-o no veio posterior e empurre o rolo de alimentação de papel para o interior até ouvir um clique.

  7. Instale o novo rolo de alimentação do papel (sem engrenagens). Segure no rolo de alimentação de papel (sem engrenagens) com a pinça azul na esquerda, insira-o no eixo frontal e empurre o rolo de alimentação de papel para o interior até ouvir um clique.

    • Se a montagem for difícil, rode o rolo ligeiramente para a esquerda e para a direita e, em seguida, monte-o novamente.

  8. Retire o papel do da bandeja de papel.

  9. Abra a tampa do rolo, pressionando as pinças de ambos os lados e remova o rolo de separação.

  10. Prenda a mola no novo rolo de separação.

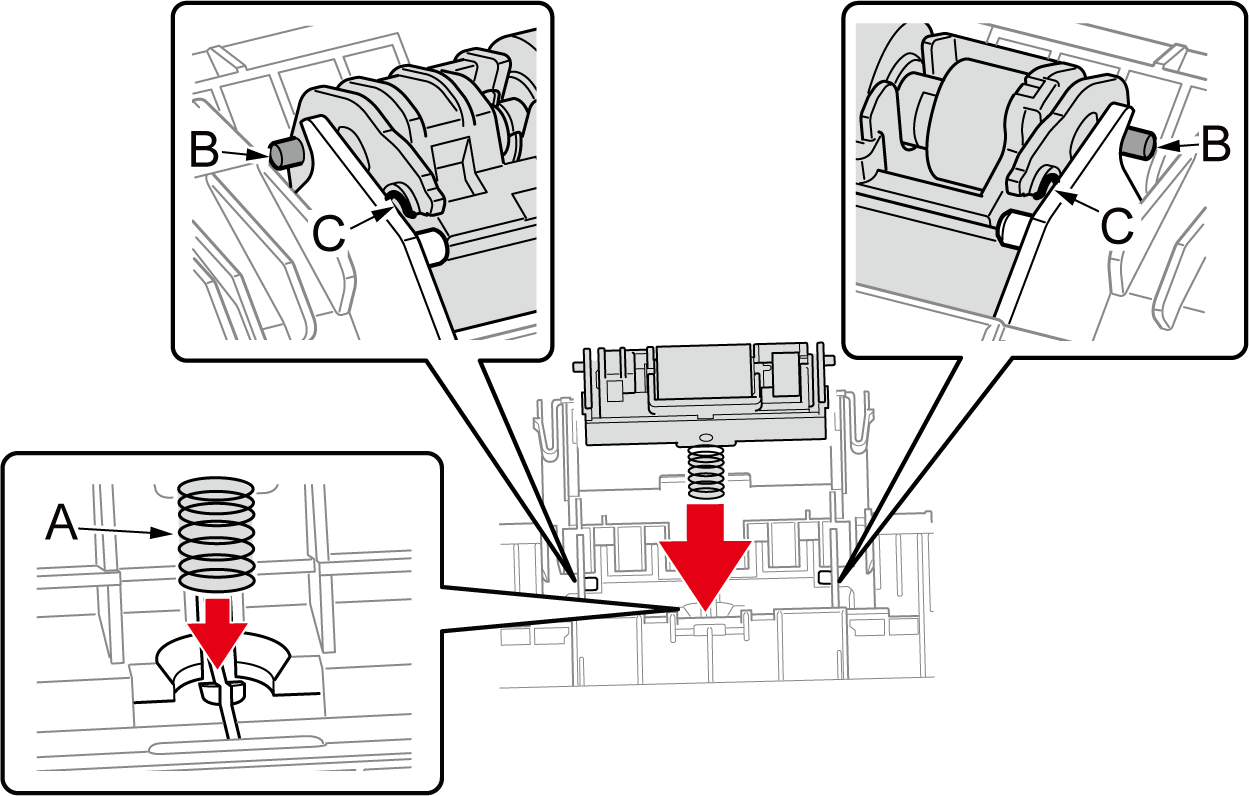

  11. Alinhe a mola (A) do novo rolo de separação com o tabuleiro, insira o veio (B) e encaixe o entalhe (C) no veio do tabuleiro.

    • Não toque na parte de borracha do rolo.

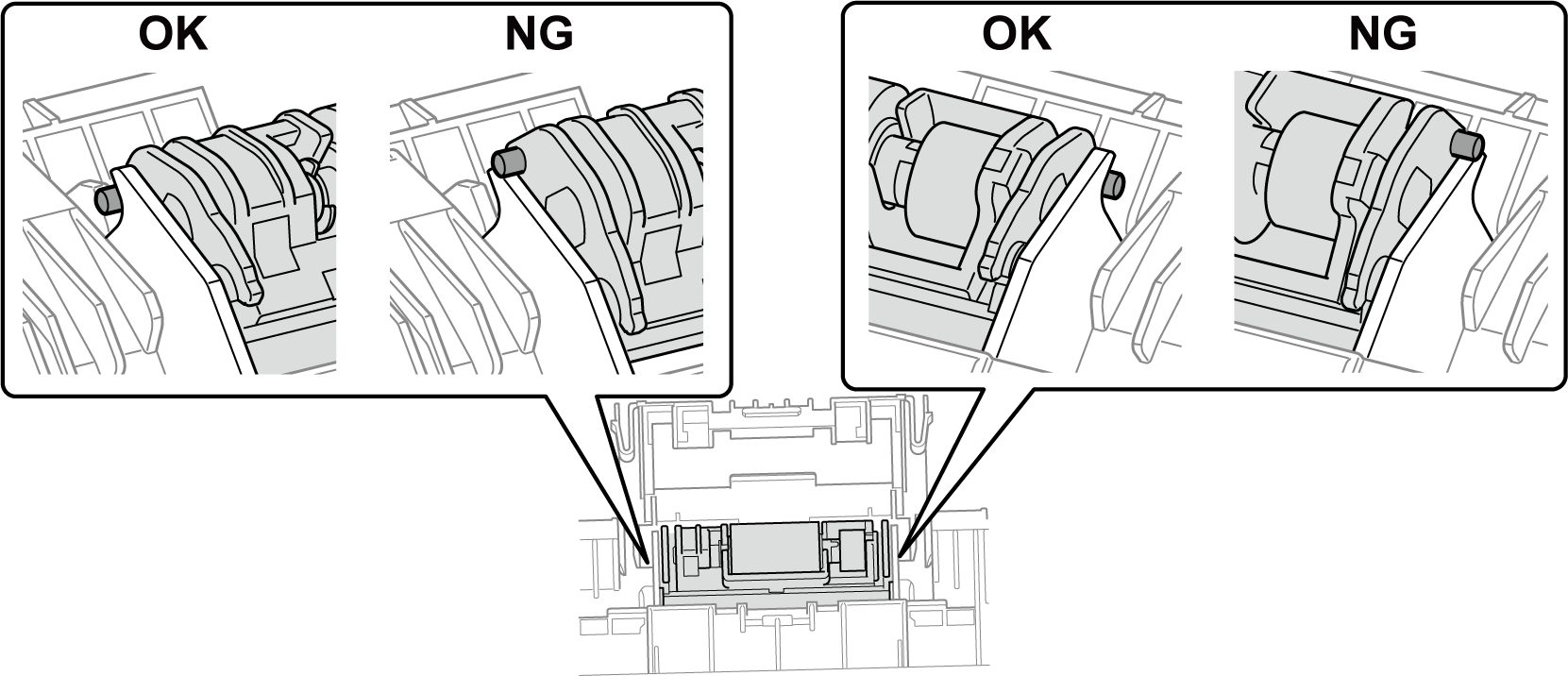

  12. Verifique se o rolo de separação está instalado corretamente.

  13. Feche a tampa do rolo.

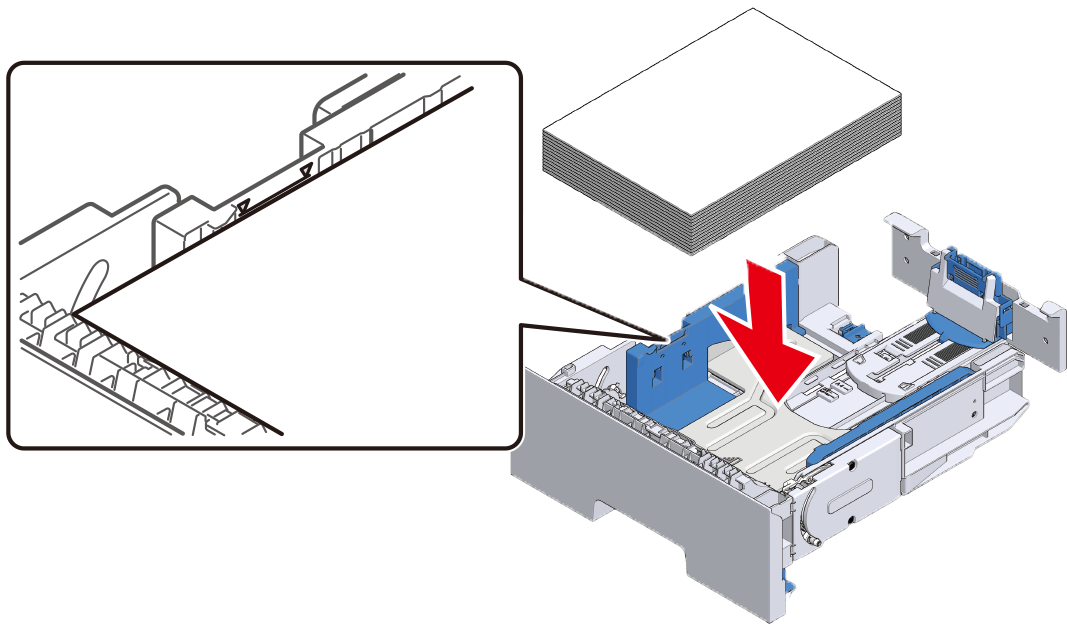

  14. Coloque o papel na cassete de papel.

  15. Introduza a cassete de papel na unidade principal ligeiramente acima e reinstale-a na posição original.

  16. Apagar o contador do rolo de alimentação do papel do tabuleiro substituído.
    No painel do operador, selecione [Menus (Menus)] - [Admin Setup (Config. Admin.)] - [Others Setup (Configuração de Outros)] - [Paper Feed Roller Counter Clear (Limpar o contador do rolo de alimentação do papel)] - [Name of the replaced tray Clear (Limpar o nome do tabuleiro substituído)] - [Execute (Executar)] - [Yes (Sim)] e, em seguida, prima «OK».

  • Recicle os rolos de alimentação de papel usados.
