Recolocar o tambor de imagem e o cartucho de toner

Esta secção explica como substituir o tambor de imagem e o cartucho de toner por uns novos.

Consulte “Substituir o tambor de imagem” se quiser substituir apenas o tambor de imagem por um novo, mas continuar a utilizar o cartucho de toner existente.

1. Prepare um novo tambor de imagem e um novo cartucho de toner.

2. Abra a tampa superior (frente).



   • Não coloque nenhum objeto sobre a tampa aberta.



3. Carregue na parte azul do lado esquerdo na máquina para abrir a tampa superior (completo).




4. Certifique-se de que a alavanca azul no lado direito do cartucho de toner está alinhada com a marca de bloqueio.



   • Não toque na alavanca azul. Se a alavanca for movida, o cartucho de toner pode sair quando o tambor de imagem estiver removido, fazendo com que o toner se espalhe.



5. Retire o tambor de imagem. Remova com o cartucho de tóner instalado no tambor de imagem novo.



   • Retire o cartucho de toner do tambor de imagem.



6. Remova o novo tambor de imagem da embalagem e depois coloque-o numa superfície plana coberta com jornal ou afins.



   • Manuseie com o cuidado adequado, uma vez que (o tubo verde) do tambor de imagem pode ser danificado muito facilmente.

   • Não exponha o tambor de imagem à luz solar direta ou luz interior muito brilhante (cerca de 1500 lux ou mais). Não a mantenha destapada durante mais de 5 minutos mesmo sob iluminação interior.

   • Não toque nas engrenagens na parte inferior do tambor de imagem.








7. Retire o dessecante.

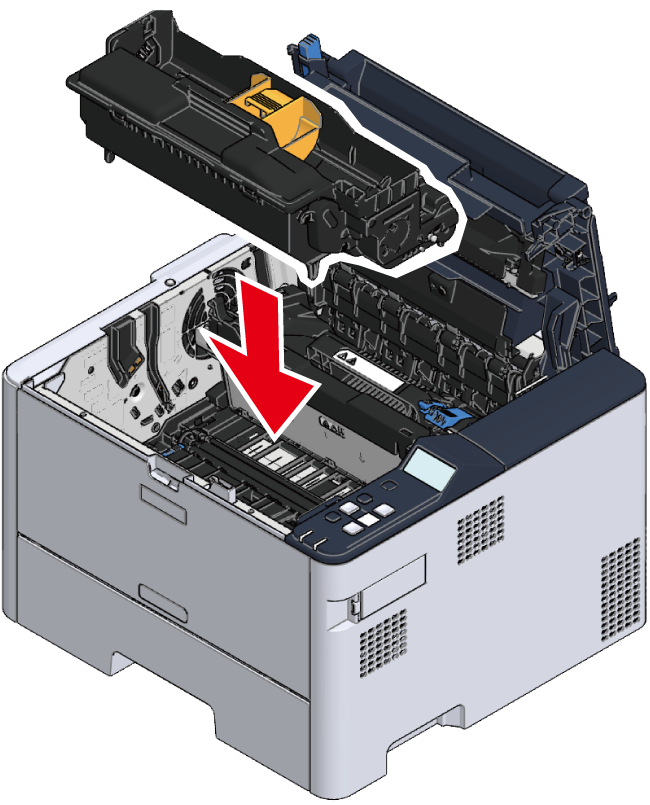

8. Instale o novo tambor de imagem na unidade principal.

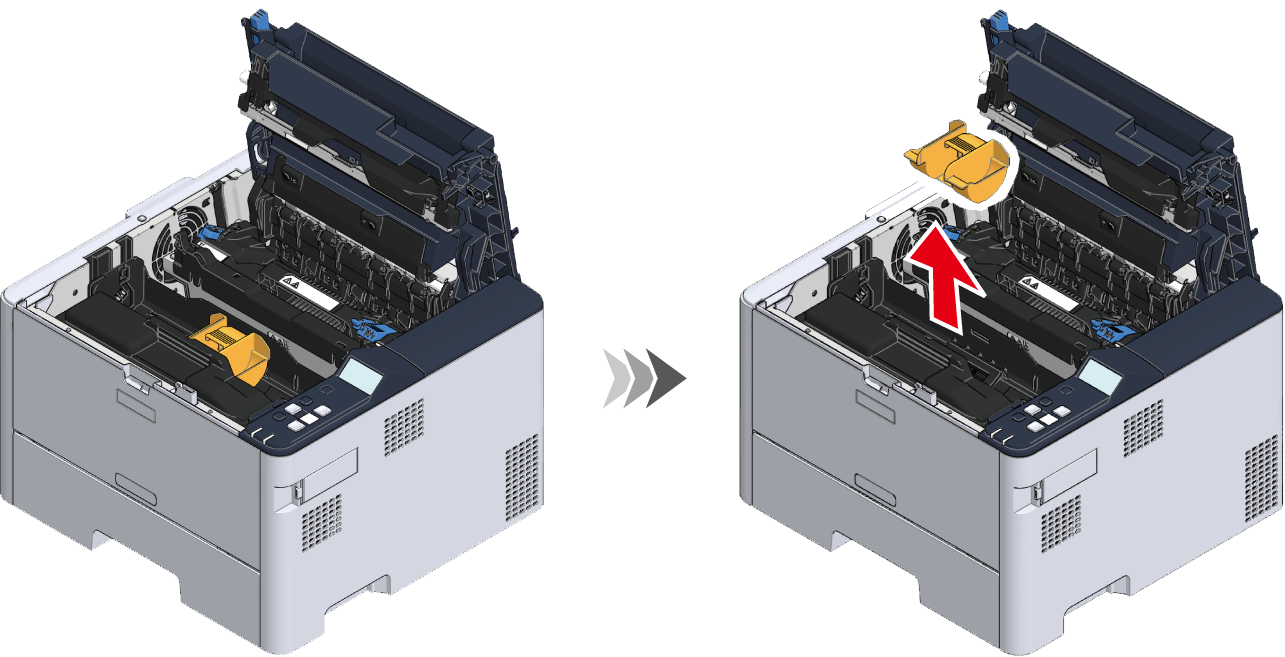

9. Remova a tampa de toner associada ao novo tambor de imagem.



   • Manuseie a tampa do toner com as duas mãos e tenha cuidado para não impactar em objetos circundantes. O toner na tampa do toner pode espalhar-se e manchar a roupa.



10. Remova o novo cartucho de toner da bolsa de embalagem e agite horizontalmente para nivelar o toner no interior.



11. Remova a fita protetora na parte inferior enquanto mantém o cartucho de toner nivelado.



12. Segure no cartucho de toner com a parte lisa virada para cima e a alavanca azul no lado direito.



13. Incline o lado esquerdo do cartucho de toner para baixo, introduza o cartucho de toner de forma que fique pressionado contra a saliência do tambor de imagem e, em seguida, baixe o lado direito.

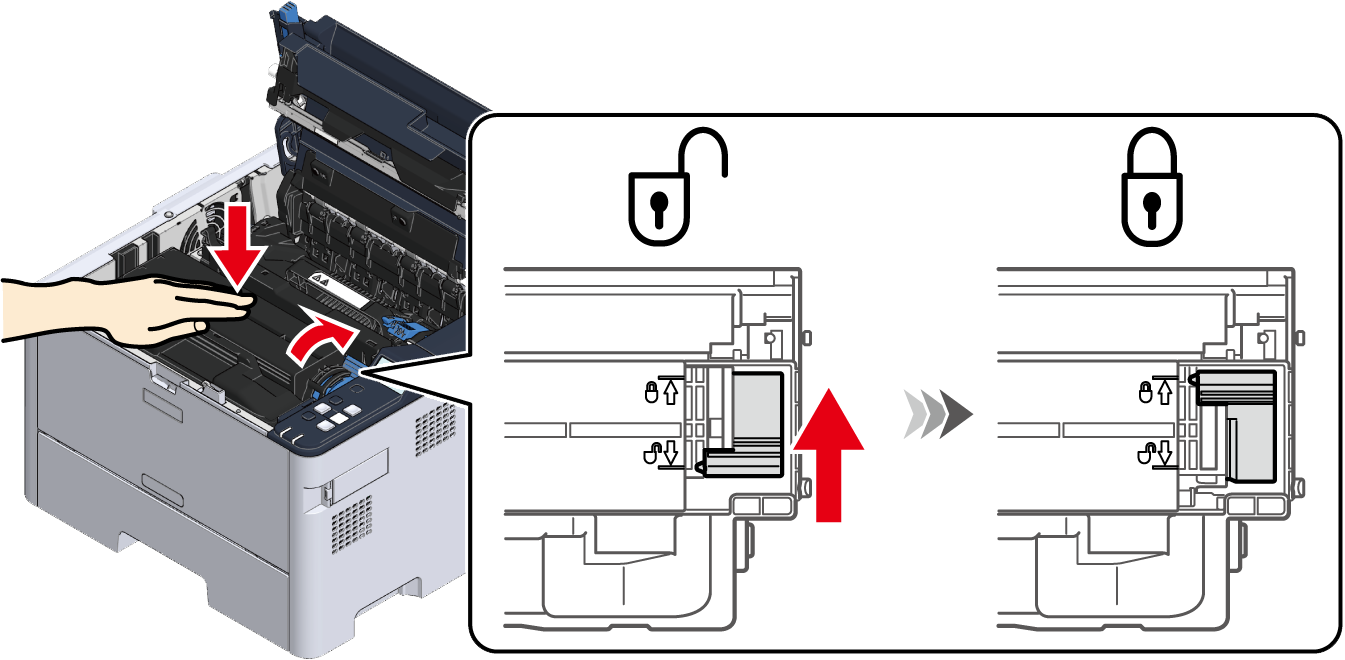

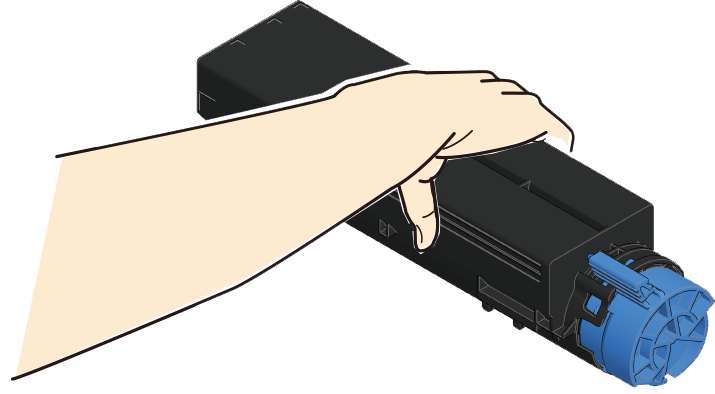

14. Pressione o cartucho de toner e, em seguida, rode a alavanca azul do lado direito na direção da marca de bloqueio até parar.



    • Se o cartucho de toner não estiver instalado corretamente, a alavanca do cartucho de toner não roda.



15. Feche a tampa superior a partir da parte traseira.






16. Feche a tampa superior (frente).
