Substituir o rolo de alimentação do papel (Tabuleiro multifunções)

Consulte o ciclo de substituição em “Rolo de alimentação de papel”.

Por favor, substitua o rolo de alimentação do papel com as mãos limpas. Se a oleosidade das mãos ou creme para as mesmas entrar em contacto com a peça de borracha, a função de alimentação do papel poderá ser deteriorada.

Prepare um novo conjunto de rolos de alimentação (para o tabuleiro multifunções) e verifique se tem todas as peças.

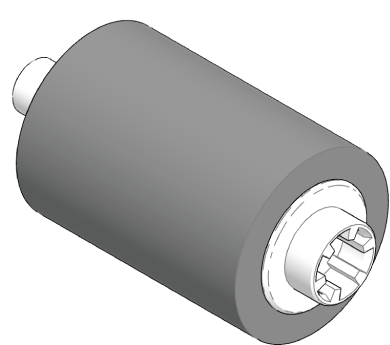

Rolo de alimentação de papel (com engrenagens)

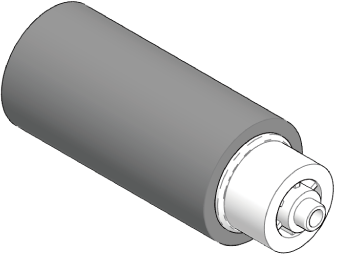

Rolo de alimentação de papel (sem engrenagens)
Prima o botão de alimentação para desligar esta máquina.

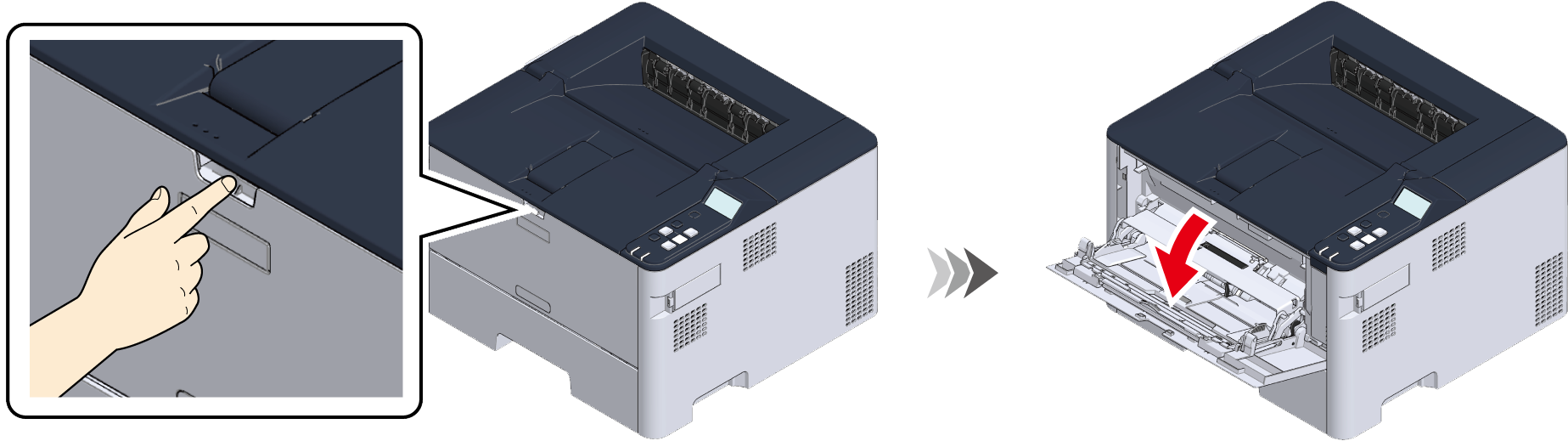

Coloque um dedo na reentrância frontal e puxe para abrir o tabuleiro multifunções na sua direção.

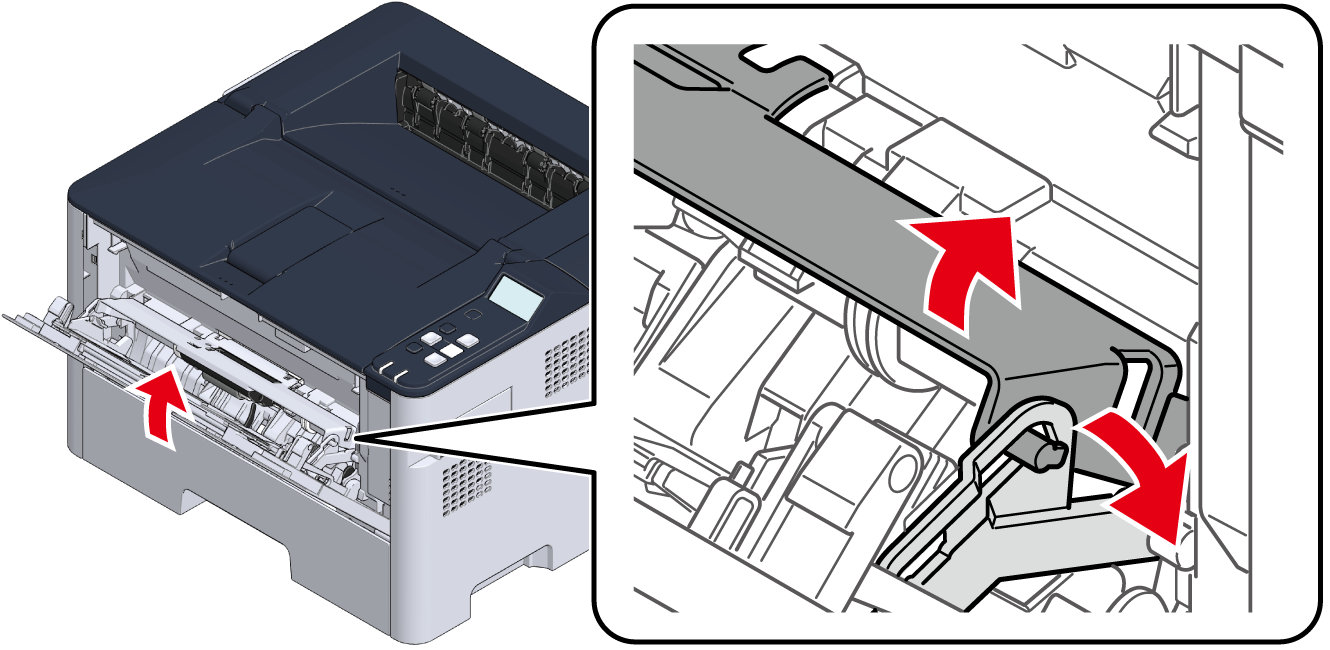

Enquanto levanta devagar o tabuleiro multifunções, rode o braço direito para fora para desbloquear a guia do rolo.
Siga o mesmo procedimento para desbloquear o braço no lado esquerdo.

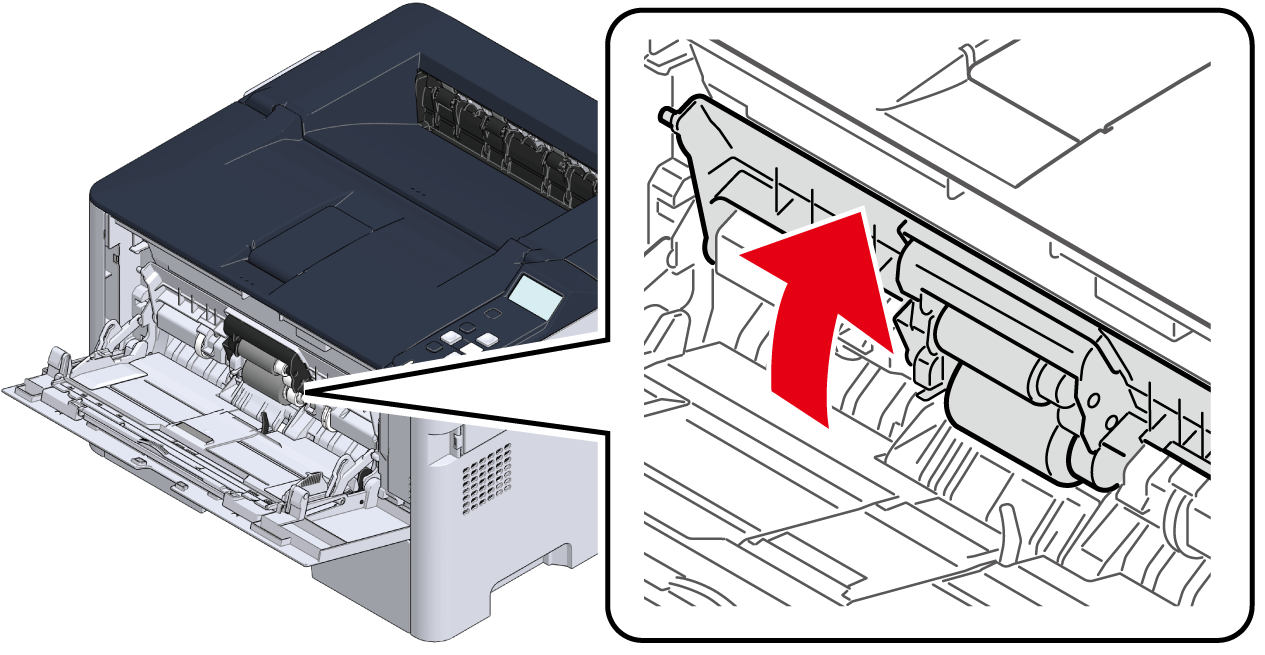

Abra a guia do rolo até que ficar fixada na unidade principal.

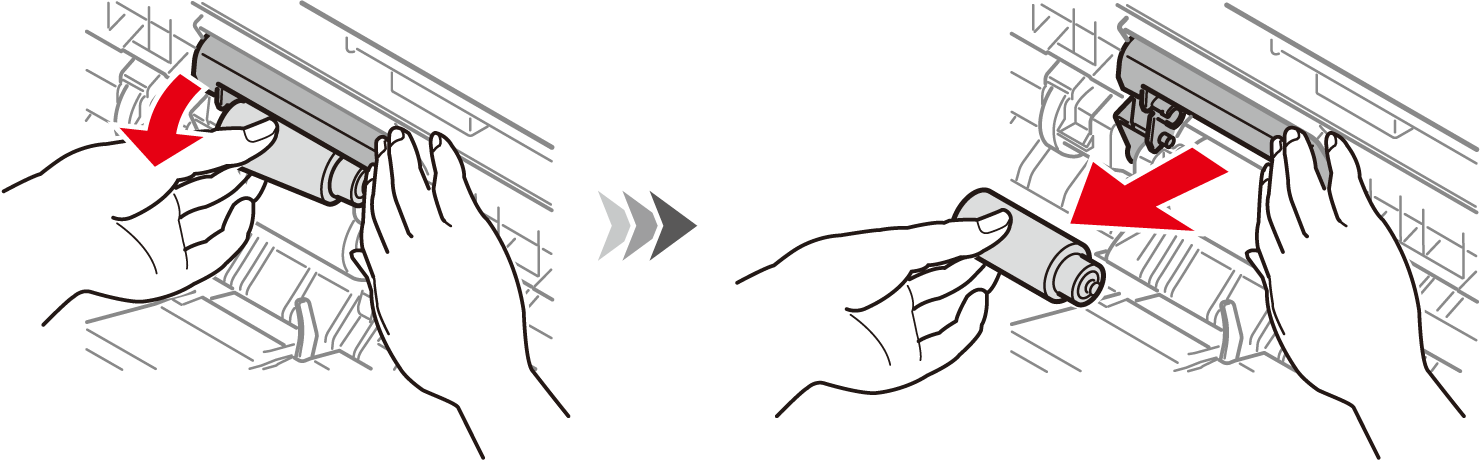

Enquanto pressiona a tampa preta, agarre no lado esquerdo do rolo de alimentação de papel superior (com engrenagens) e puxe-o ao longo de uma diagonal para a frente e para a direita para assim o remover.

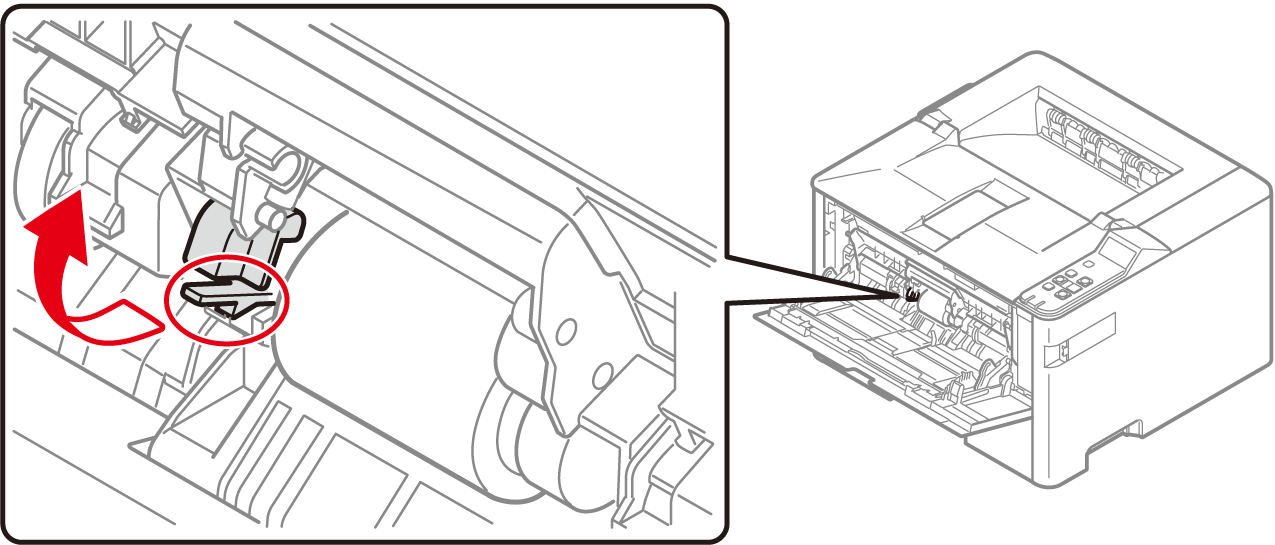

Abra a guia da tampa na direção da seta.

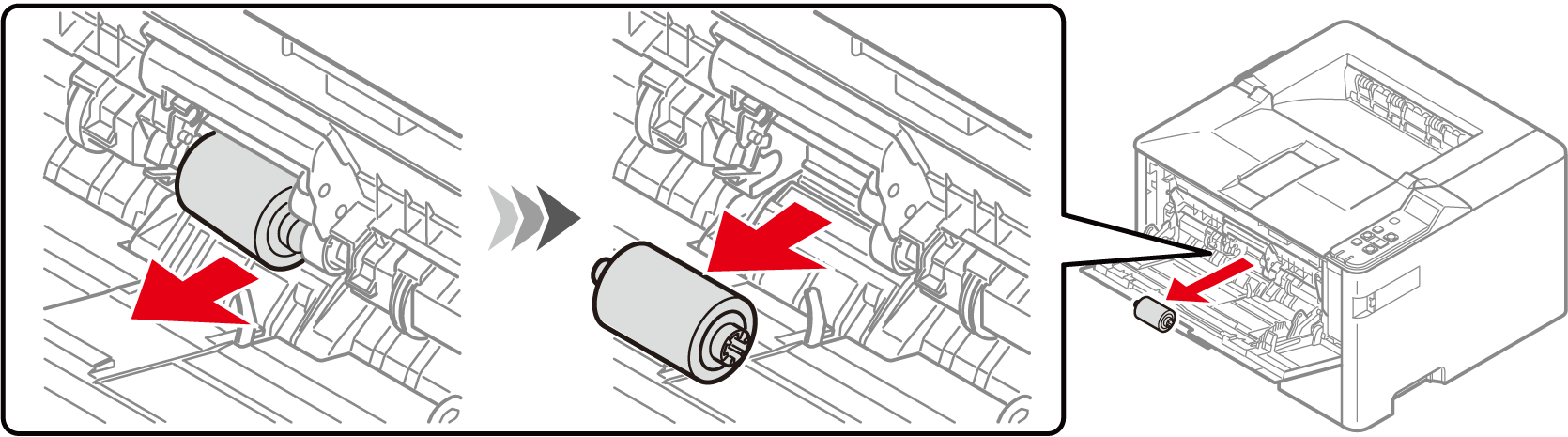

Retire o rolo de alimentação de papel inferior (sem engrenagens).

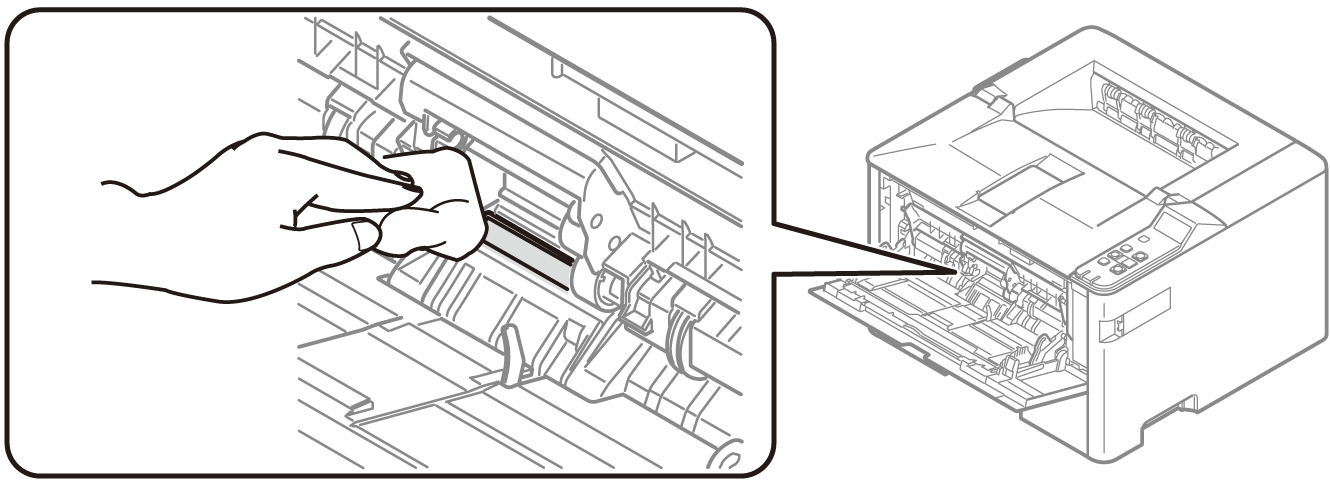

Limpe o bloco de separação com um pano ligeiramente humedecido com água.

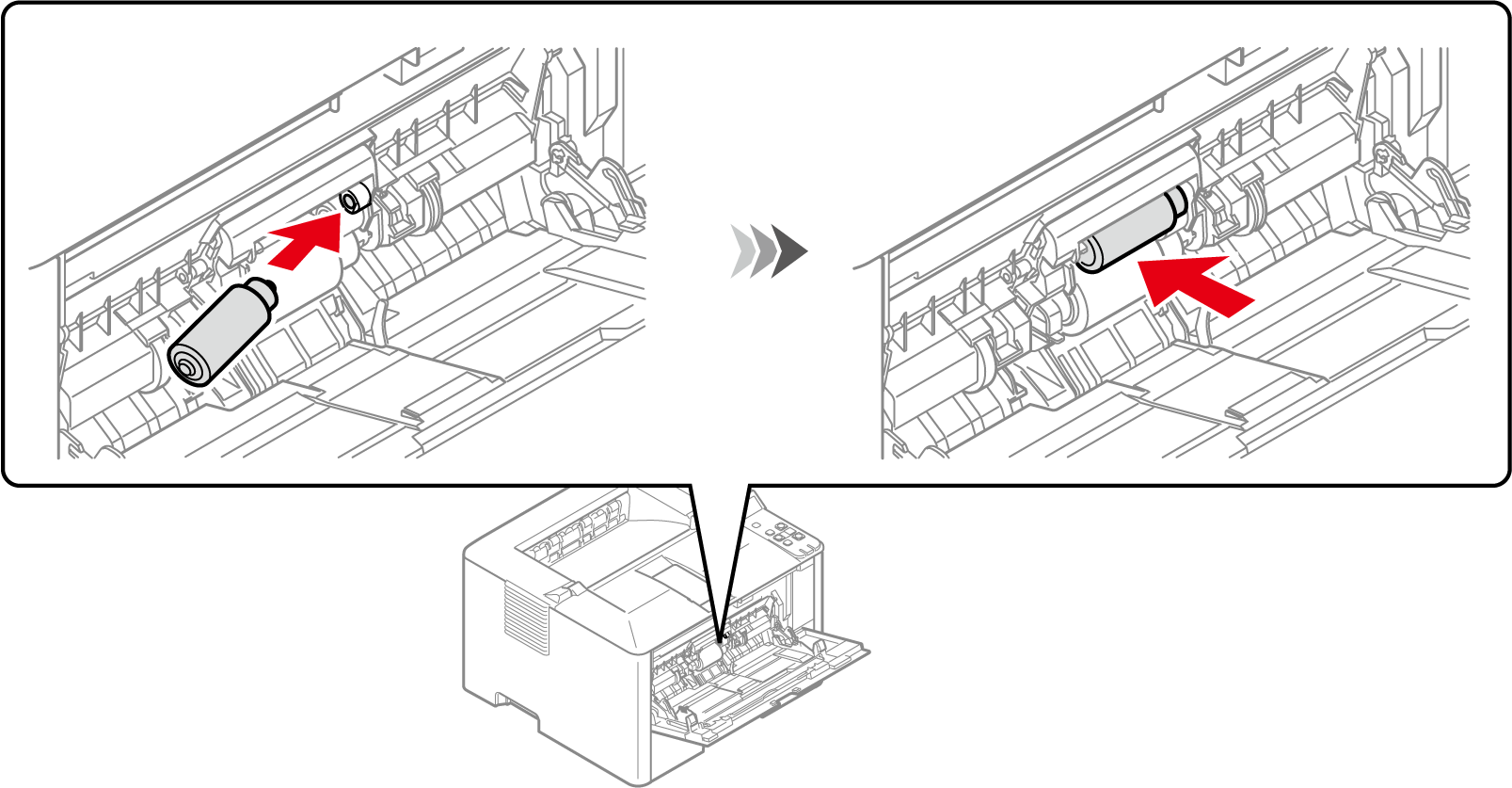

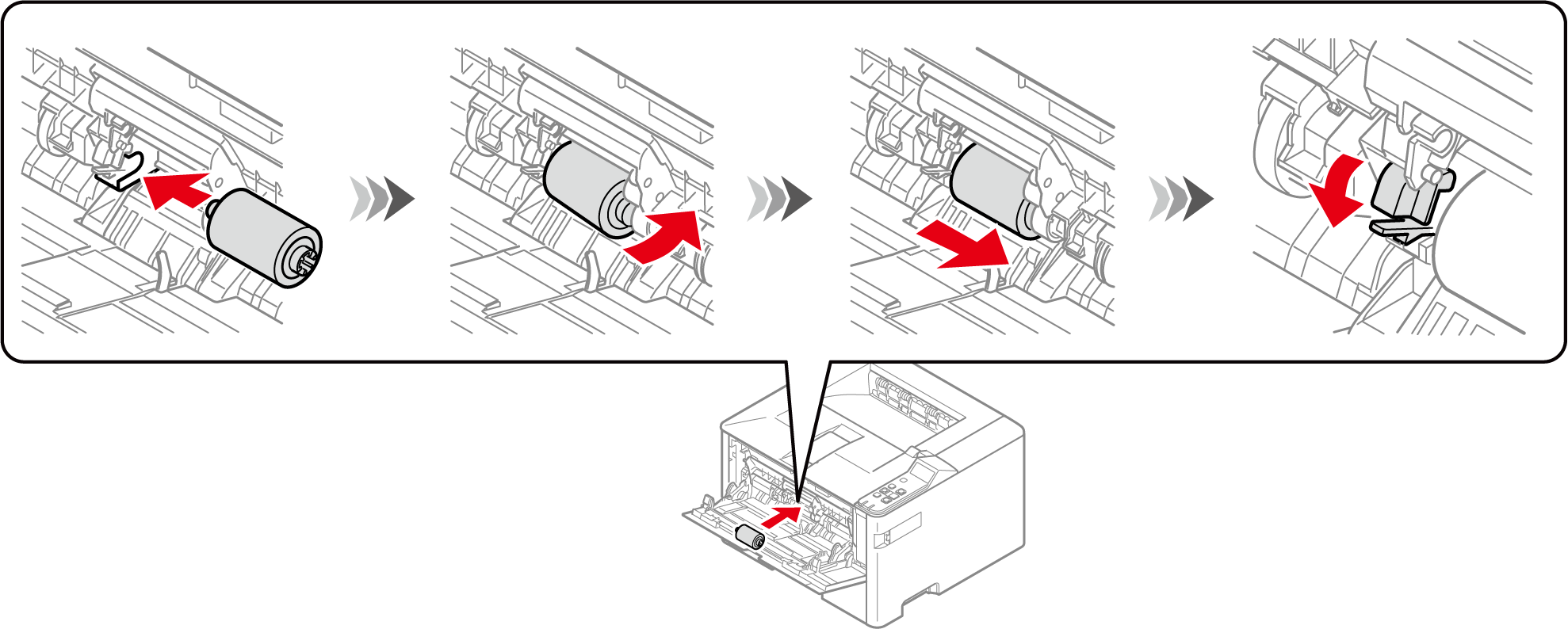

Prepare um novo rolo de alimentação do papel (sem engrenagens). Instale o eixo fino no lado esquerdo e faça-o deslizar para a direita para bloquear a guia da tampa.
- Não toque na parte de borracha do rolo.
Prepare um novo rolo de alimentação do papel (com engrenagens). Com as engrenagens do lado direito, insira o rolo de alimentação de papel (com engrenagens) no orifício superior e empurre-o para o interior até ouvir um clique.

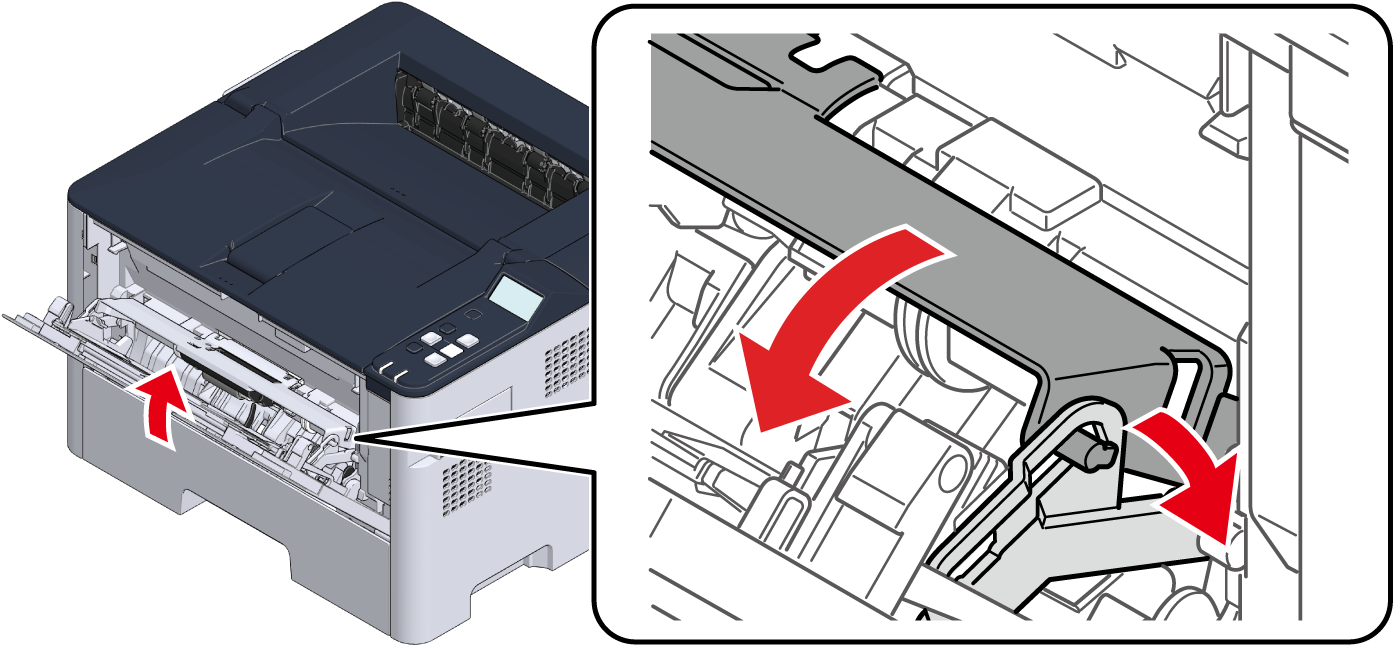

Enquanto levanta devagar o tabuleiro multifunções, rode o braço direito para fora para bloquear a guia do rolo.
Siga o mesmo procedimento para bloquear o braço esquerdo.

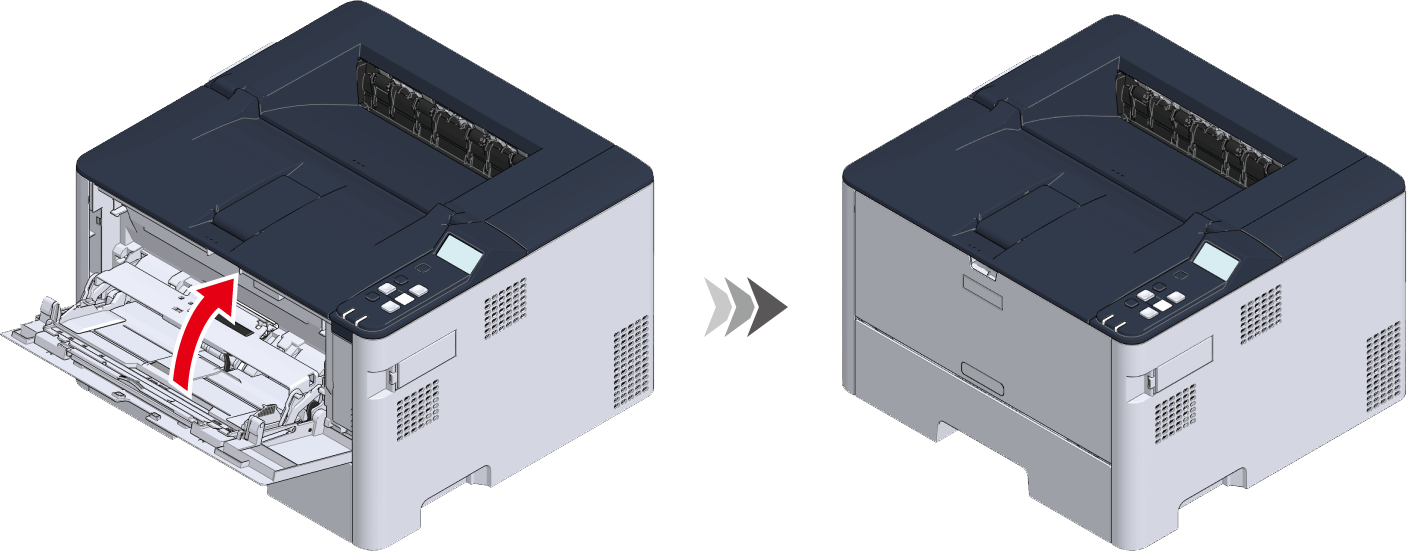

Feche o tabuleiro multifunções.
Prima o botão de alimentação para ligar esta máquina.
Eliminar o contador do rolo de alimentação no Tabul. Multifunções.
No painel do operador, selecione [Menus (Menus)] - [Admin Setup (Config. Admin.)] - [Others Setup (Configuração de Outros)] - [Paper Feed Roller Counter Clear (Limpar o contador do rolo de alimentação do papel)] - [MP Tray Clear (Limpar tabuleiro multiusos)] - [Execute (Executar)] - [Yes (Sim)] e, em seguida, prima «OK».
