Substituição do kit de manutenção

O kit de manutenção é um conjunto de uma unidade fusora e um rolo de transferência. Realize o procedimento seguinte para substituir a unidade fusora e o cilindro de transferência em simultâneo.

1. Prepare um novo kit de manutenção e verifique se tem todas as peças.

   	Unidade fusora
   	Rolo de transferência

2. Abra a tampa superior (frente).



   • Não coloque nenhum objeto sobre a tampa aberta.

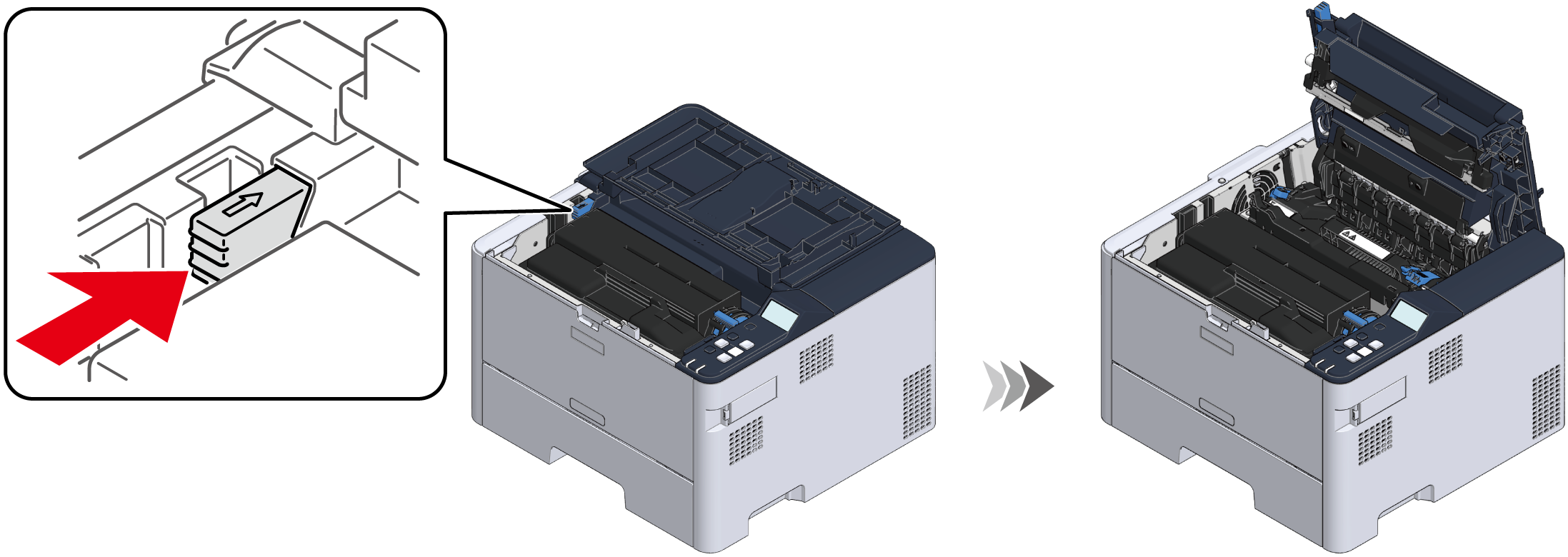

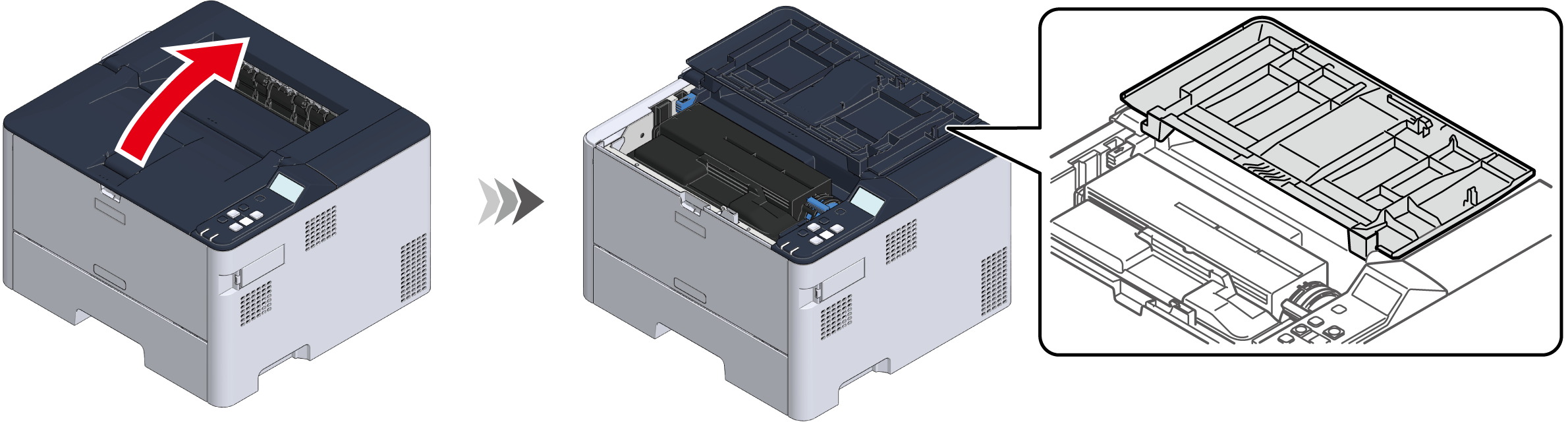

3. Carregue na parte azul do lado esquerdo na máquina para abrir a tampa superior (completo).



4. Desbloqueie a unidade fusora rodando a alavanca de bloqueio azul em ambos os lados em direção ao lado posterior até atingir a posição de marca de desbloqueio.

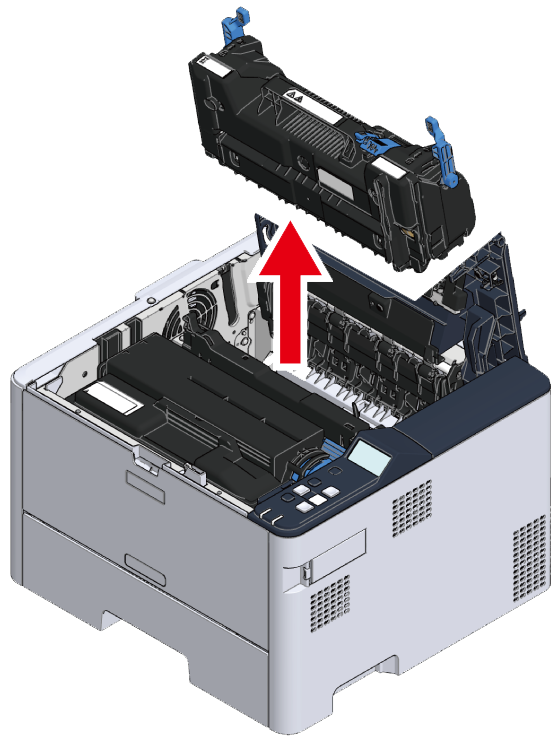

5. Remova a unidade fusora desta máquina ao segurar na respetiva pega central.

   	Podem ocorrer queimaduras.
   Uma vez que a unidade de fusor pode ficar quente, tenha cuidado durante a operação e segure sempre a pega para a levantar. Quando estiver quente, aguarde até que arrefeça antes de efetuar qualquer operação.

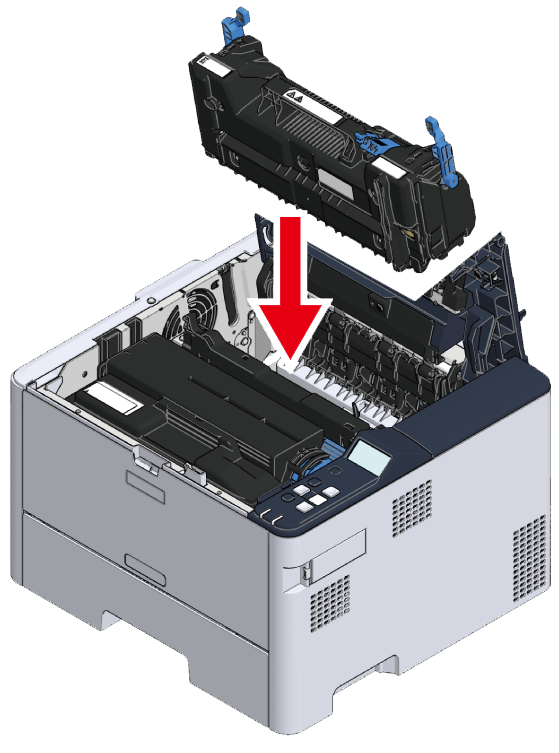

6. Instale a nova unidade fusora nesta máquina.



7. Bloqueie a unidade fusora rodando a alavanca de bloqueio azul em ambos os lados em direção ao lado frontal até atingir a posição de marca de bloqueio.

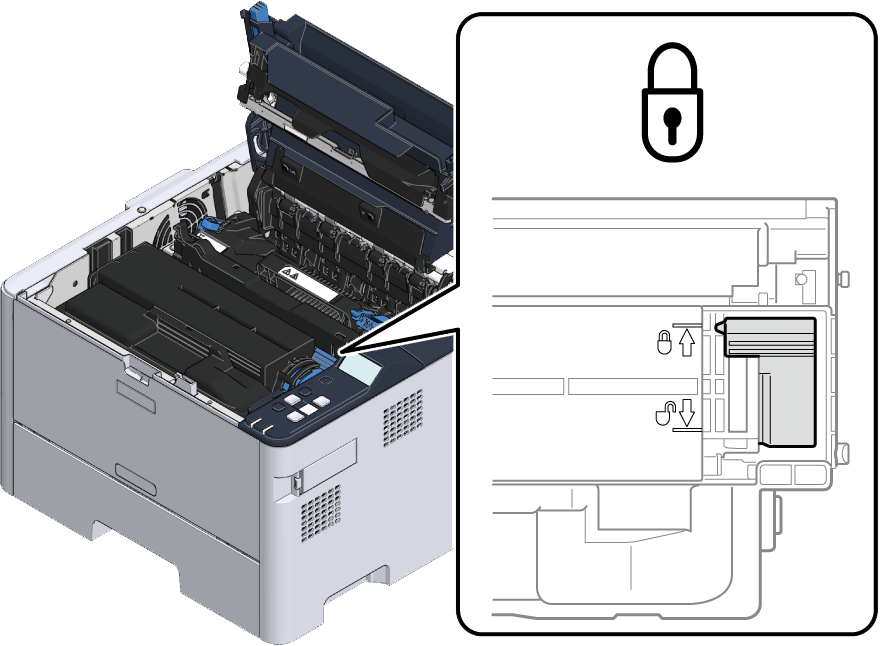

8. Certifique-se de que a alavanca azul no lado direito do cartucho de toner está alinhada com a marca de bloqueio.



   • Não toque na alavanca azul. Se a alavanca for movida, o cartucho de toner pode sair quando o tambor de imagem estiver removido, fazendo com que o toner se espalhe.



9. Retire o tambor de imagem. Retire o tambor de imagem com o cartucho de toner.

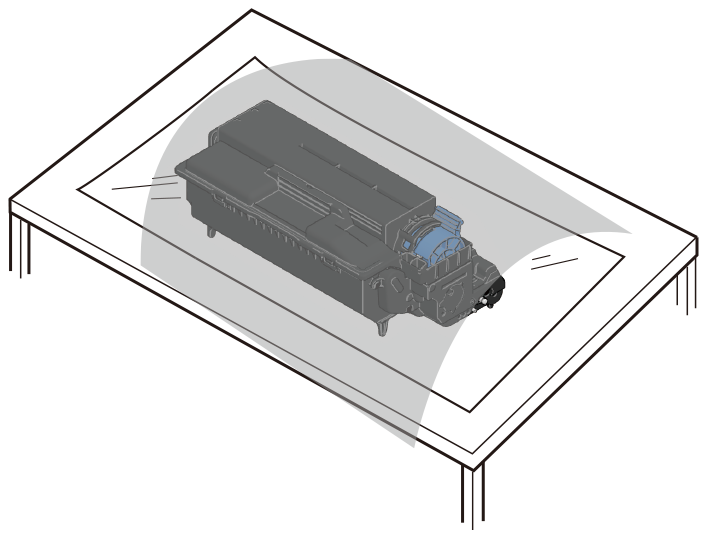

10. Coloque o tambor de imagem e o cartucho de toner sobre uma superfície lisa e cubra com um papel ou semelhante para evitar a luz solar direta.



    • Manuseie com o cuidado adequado, uma vez que (o tubo verde) do tambor de imagem pode ser danificado muito facilmente.

    • Não exponha o tambor de imagem à luz solar direta ou luz interior muito brilhante (cerca de 1500 lux ou mais). Não a mantenha destapada durante mais de 5 minutos mesmo sob iluminação interior.

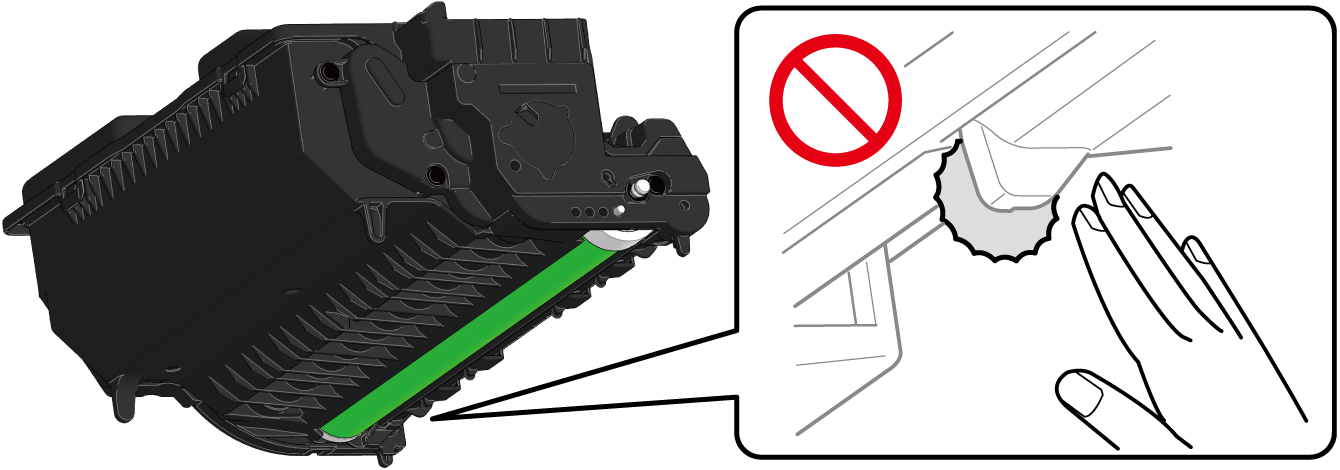

    • Não toque nas engrenagens na parte inferior do tambor de imagem.








11. Desbloqueie a unidade de transferência ao rodar as pegas azuis de ambos os lados na direção da parte da frente.



12. Retire a unidade de transferência.

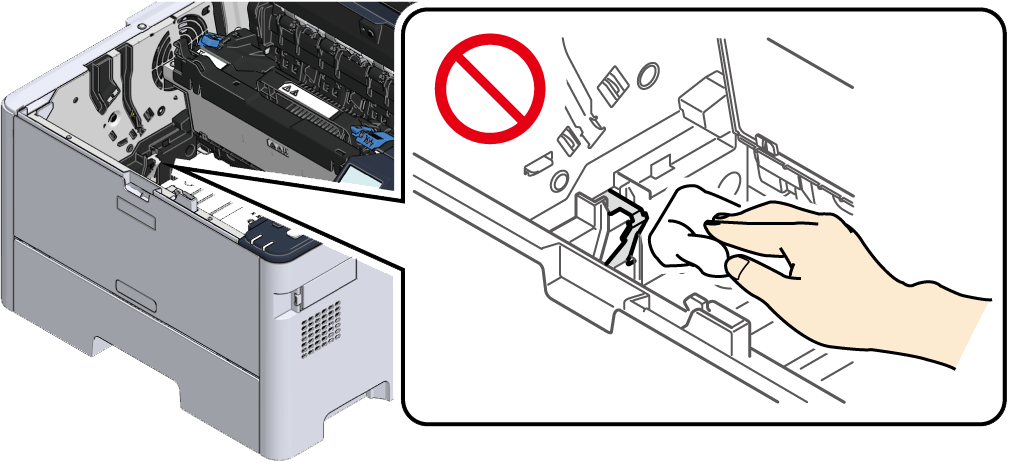

    • Não limpe a massa lubrificante aplicada na parte metálica no interior da unidade principal.

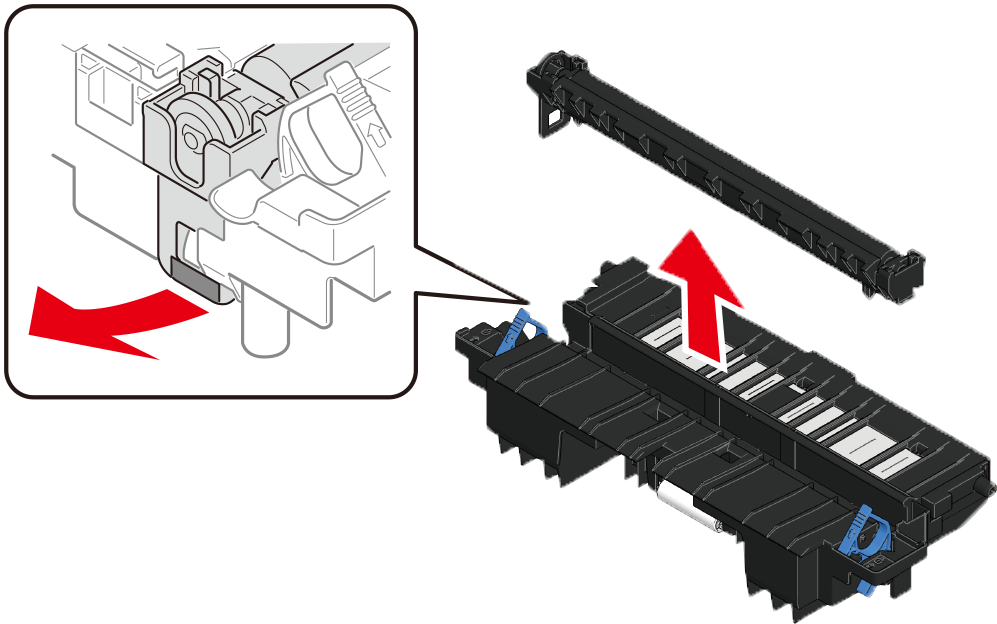

13. Retire o rolo de transferência pressionando a etiqueta azul no lado inferior esquerdo da unidade de transferência para o exterior.



    • Tenha cuidado para não tocar na secção da esponja no centro.

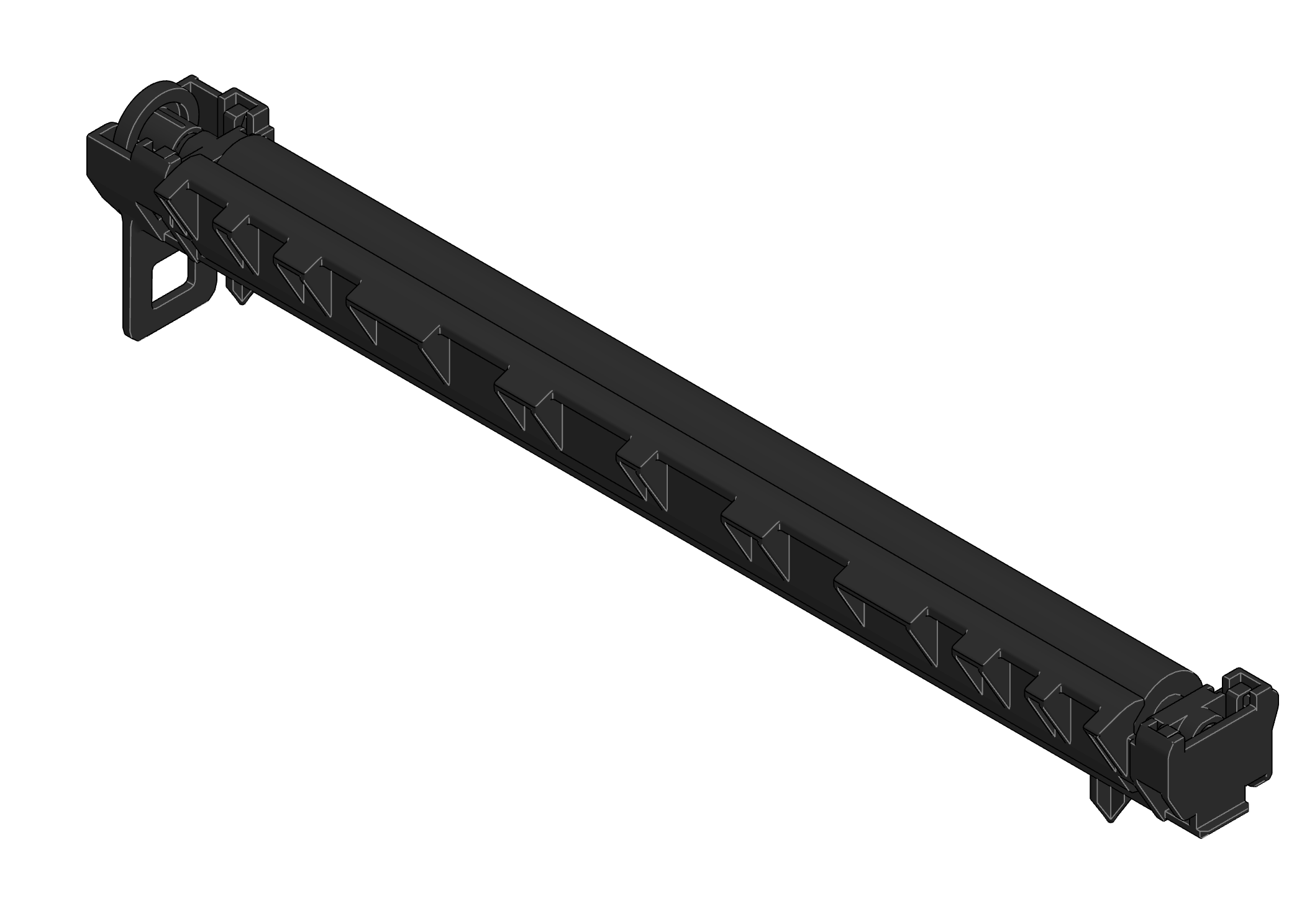

14. Retire o novo rolo de transferência da respetiva embalagem.

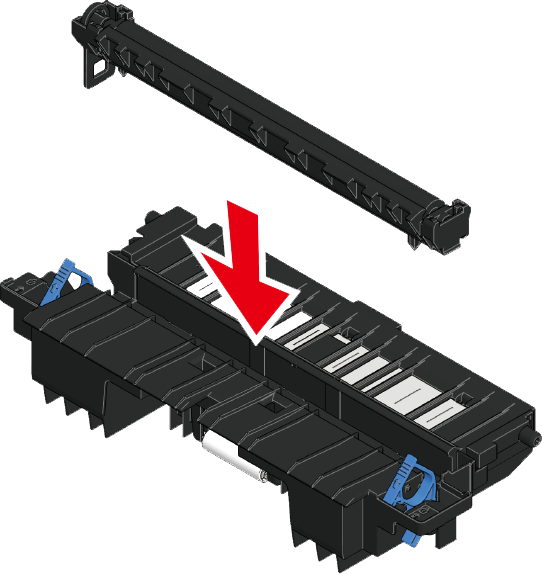

15. Instale o rolo de transferência na unidade de transferência com a pega azul da unidade de transferência no lado frontal e a etiqueta azul do rolo de transferência no lado esquerdo.



    • Tenha cuidado para não tocar na secção da esponja no centro.



16. Instale a unidade de transferência nesta máquina.





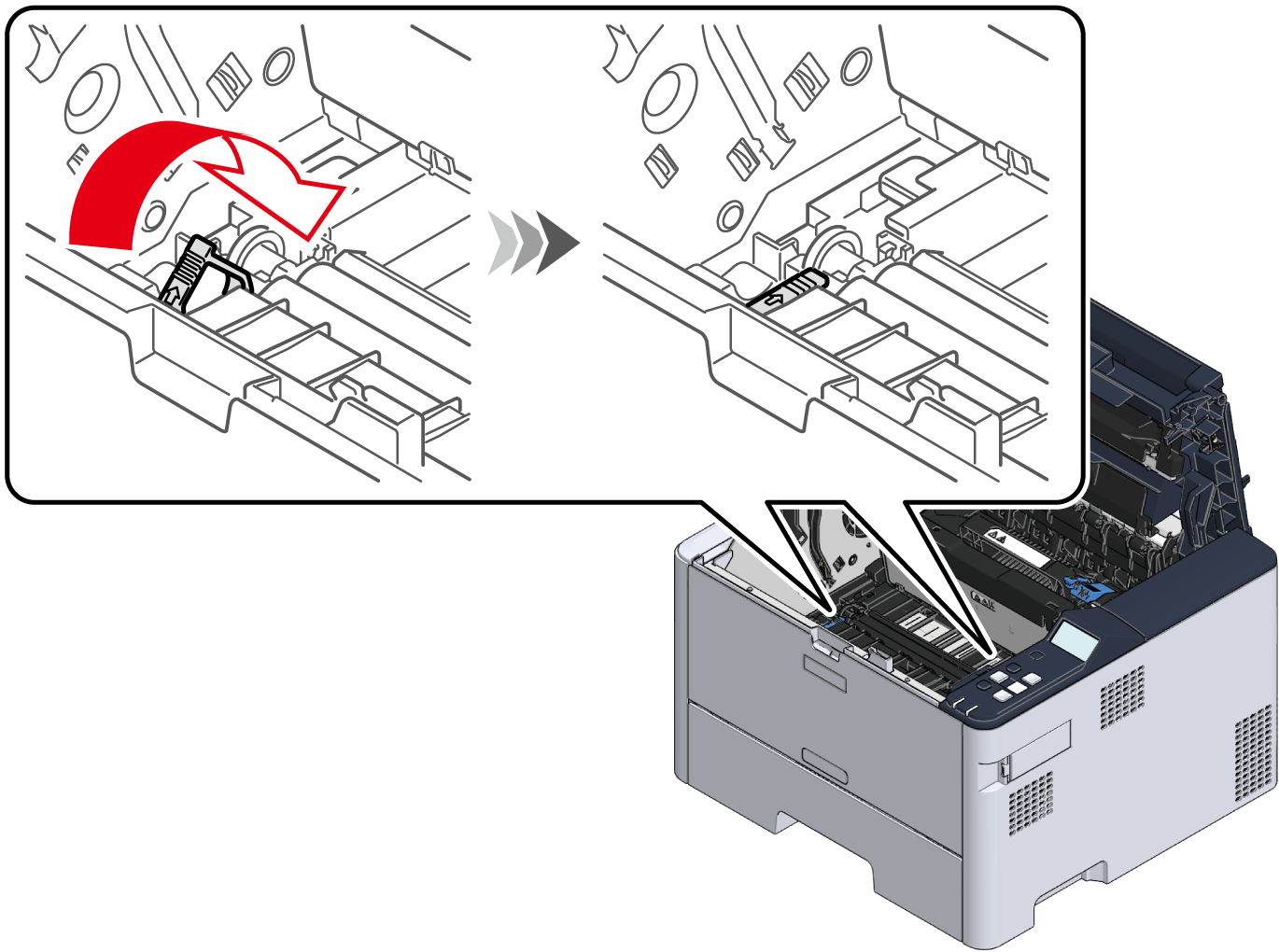

17. Bloqueie a unidade de transferência, inclinando as alavancas azuis esquerda e direita na direção da parte posterior.

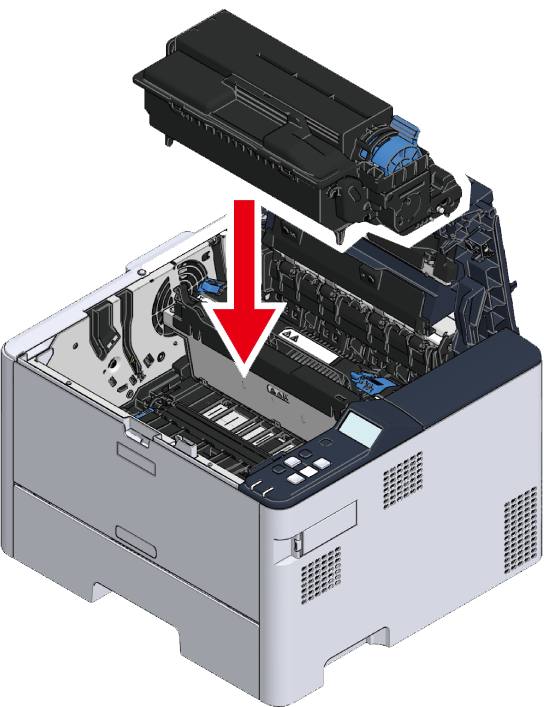

18. Instale o tambor de imagem com o cartucho de toner nesta máquina.

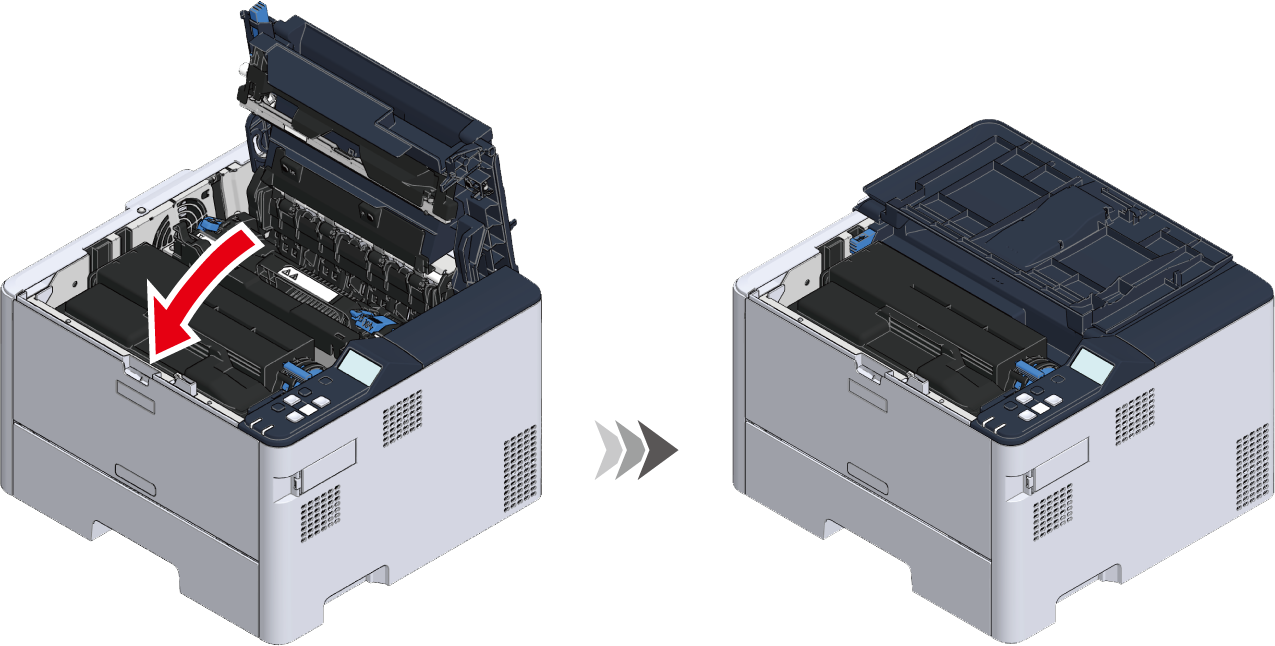

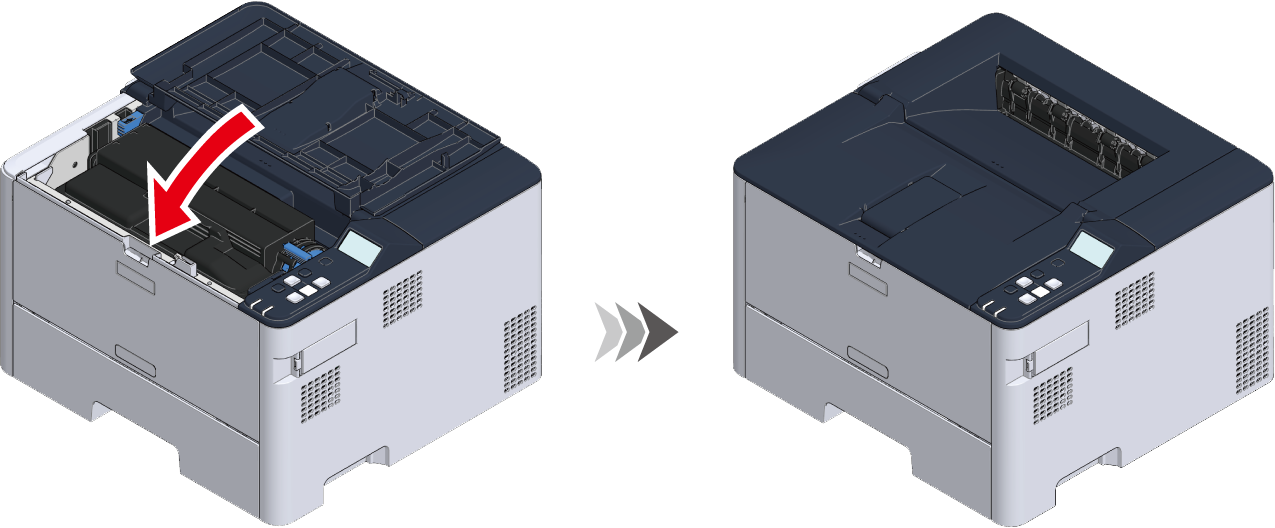

19. Feche a tampa superior a partir da parte traseira.



20. Feche a tampa superior (frente).
