1-2. Instalación del módulo LAN cableado extendido (para cableado LAN2)

  • Dependiendo de la región específica, el módulo LAN cableado extendido puede no estar instalado.

Instálelo si desea conectar esta máquina a dos redes diferentes con una LAN cableada. Una vez instalado, debe habilitar el módulo LAN cableado en el panel del operador.


Este apartado describe el procedimiento para instalar el módulo LAN cableado extendido y habilitar el módulo LAN cableado extendido en el panel del operador.

  • No se puede usar junto con el módulo LAN cableado extendido a la vez.

  1. Pulse el botón de encendido para apagar esta máquina y a continuación, desconecte el cable de alimentación.

    • Si lo instala con la fuente de alimentación encendida, se podrían dañar la unidad principal o el módulo LAN cableado extendido.
    Apague la alimentación

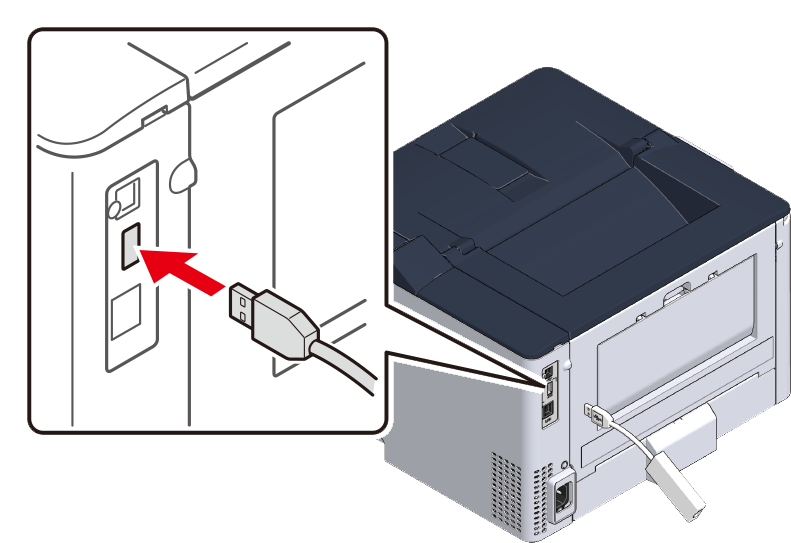

  2. Introduzca el módulo LAN cableado extendido en el puerto host USB.

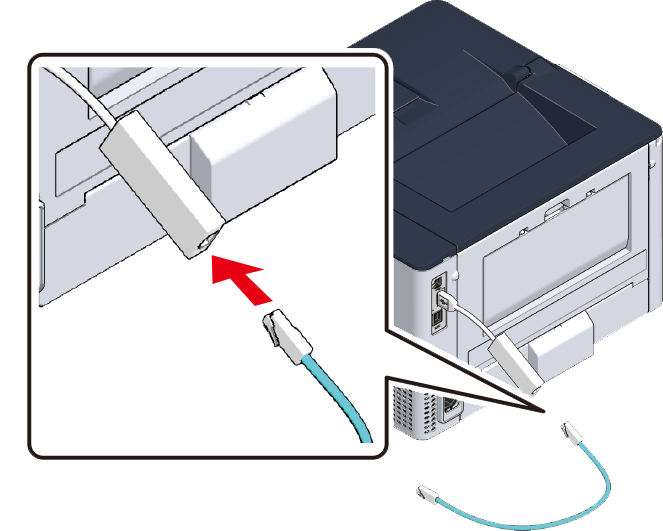

  3. Conecte el cable de alimentación a esta máquina y un extremo del cable LAN al módulo LAN cableado extendido.

    Inicialización al encender

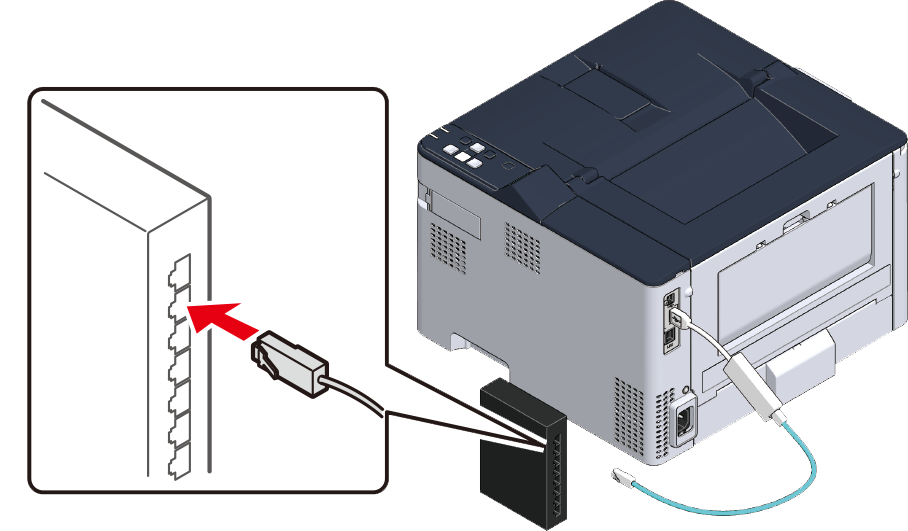

  4. Conecte el otro extremo del cable LAN al hub.

  5. Pulse el botón de encendido para encender esta máquina.

  6. Pulse el botón ▼ del operador para seleccionar [Menus (Menús)], y a continuación pulse «OK».

  7. Pulse ▼ varias veces para seleccionar [Admin Setup (Config. admin.)], y pulse «OK».

  8. Pulse ▲ o ▼ para introducir la contraseña de administrador y pulse «OK».

    Contraseña del administrador

  9. Compruebe que [Network Setup (Config.Red)] está seleccionado y, a continuación, pulse el botón «OK».

  10. Compruebe que [General Setup (Configuración General)] está seleccionado y, a continuación, pulse el botón «OK».

  11. Compruebe que [Extended Network (Red Extendida)] está seleccionado y, a continuación, pulse «OK».

  12. Pulse ▼ para seleccionar [Wired (LAN2) (Por cable (LAN2))] , y pulse «OK».

  13. Si aparece la pantalla [Are you sure? (¿Está seguro?)], verifique que esté seleccionado [Yes (SÍ)], y pulse «OK».

  14. La máquina se reiniciará, así que espere hasta que aparezca la pantalla de espera.

  15. Pulse el botón ▼ del operador para seleccionar [Menus (Menús)], y a continuación pulse «OK».

  16. Pulse ▼ varias veces para seleccionar [Admin Setup (Config. admin.)], y pulse «OK».

  17. Pulse ▲ o ▼ para introducir la contraseña de administrador y pulse «OK».

    Contraseña del administrador

  18. Compruebe que [Network Setup (Config.Red)] está seleccionado y, a continuación, pulse el botón «OK».

  19. Pulse ▼ varias veces para seleccionar [Wired(LAN2) Setup (Configuración por cable (LAN2))], y pulse «OK».

  20. Compruebe que [Wired(LAN2) (Por cable (LAN2))] haya sido seleccionado y pulse « OK».

  21. Compruebe que [Enable (Activar)] está seleccionado y, a continuación, pulse «OK».

A continuación, establezca la información de red como la dirección IP de esta máquina.
