Instalación del soporte con ruedas especializado

	Puede provocar lesiones.
La máquina puede volcarse. Asegúrese de ajuntar las piezas de conexión subministradas. Para instalar dos o más bandejas de expansión, asegúrese de montar el pie antivuelco.

Es un soporte con ruedas para mover esta máquina.

También viene con un pie antivuelco para evitar que se vuelque. Se recomienda usarlo cuando hay la bandeja de expansión instalada.

El destornillador con cabeza Phillips y el destornillador con cabeza plana son necesarios para instalar el soporte con ruedas.

1. Pulse el botón de encendido a apagado en la unidad principal y desconecte el cable de alimentación y cualquier otro cable.



   • Si lo instala con cualquier cable conectado, puede lesionarse al quedar sus pies atrapados por el cable.

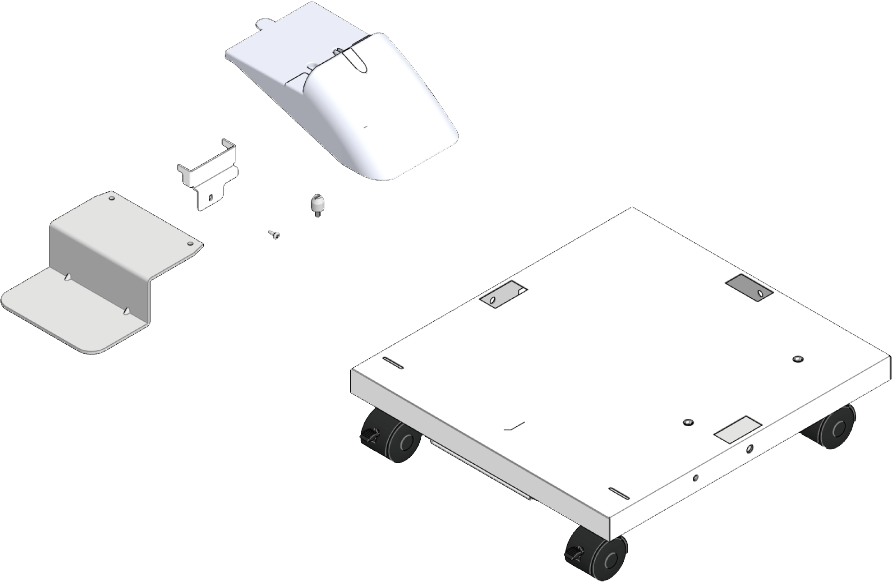

2. Compruebe que tiene todas las piezas de soporte con ruedas especializadas.

   1. Unidad principal
   2. Pie antivuelco a (x 1)
   3. Pie antivuelco b (x 3)

   4. Perno de posicionamiento (x 2)

   5. Accesorios de metal del soporte con ruedas (x 2)
   6. Tornillos (x 2)

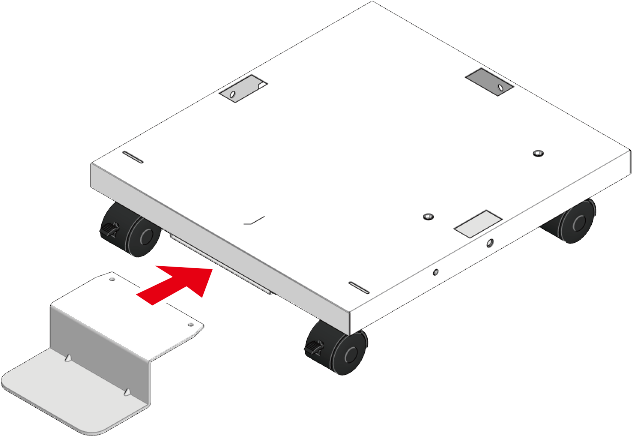

3. Montar el pie antivuelco en la parte delantera del soporte con ruedas especializado.

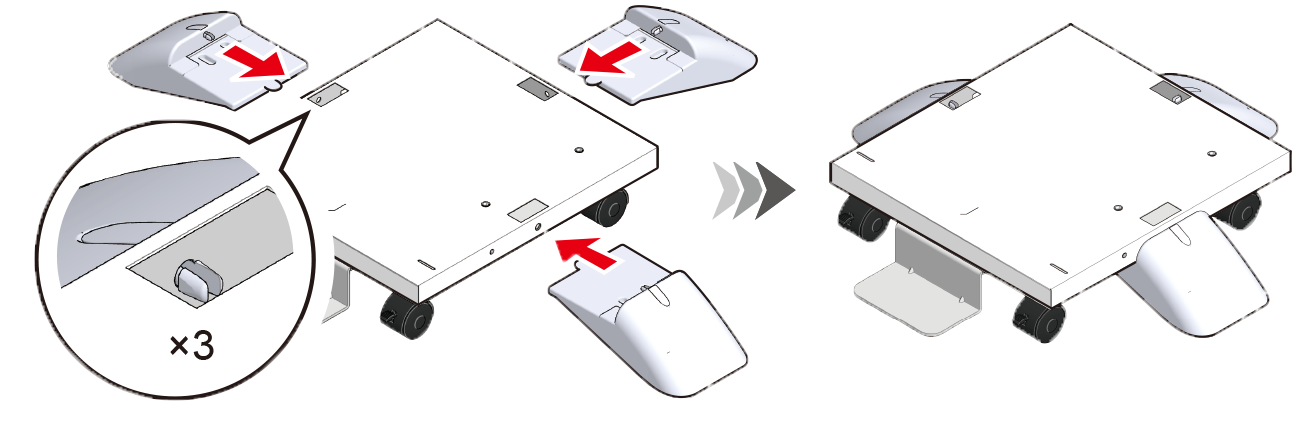

4. Después de montar pie antivuelco b (x 3) en ambos lados y en la parte posterior del soporte con ruedas especializado.

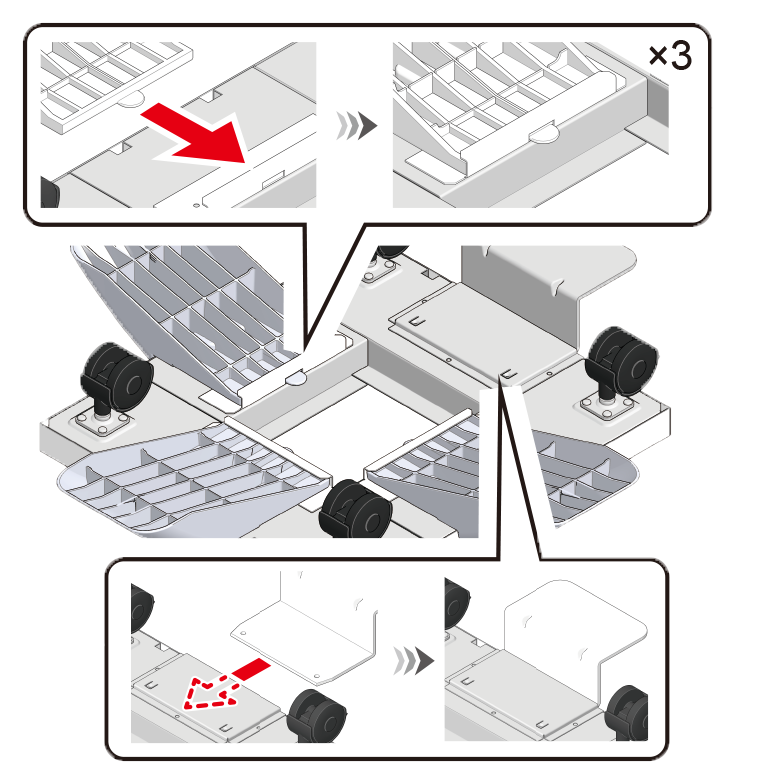

5. Compruebe que el pie antivuelco a y que el pie antivuelco b (x 3) estén instalados en el lugar adecuado al girar el soporte con ruedas especializado boca abajo.

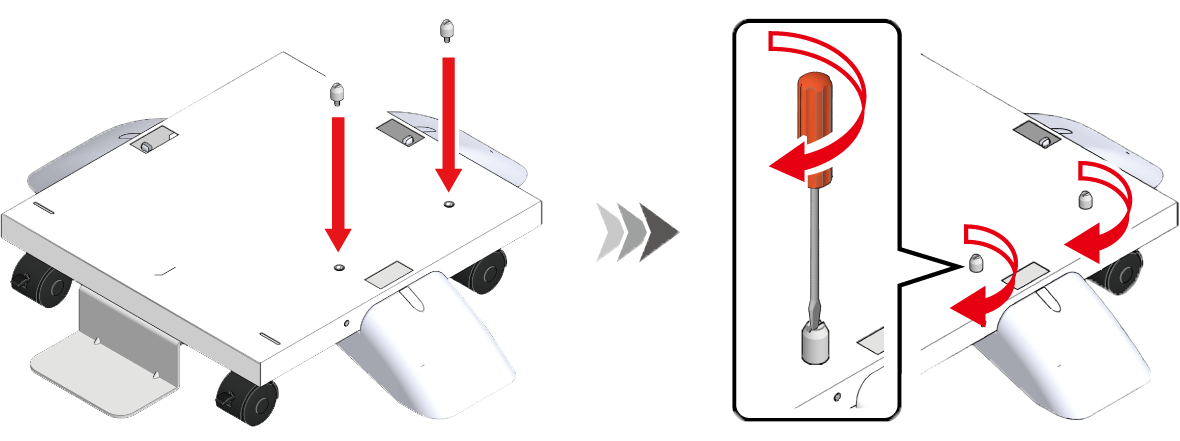

6. Gire el soporte con ruedas especializado hacia atrás y monte los pernos de posicionamiento (x 2). Gire para fijar el perno de posicionamiento (x 2) con un destornillador de cabeza plana.

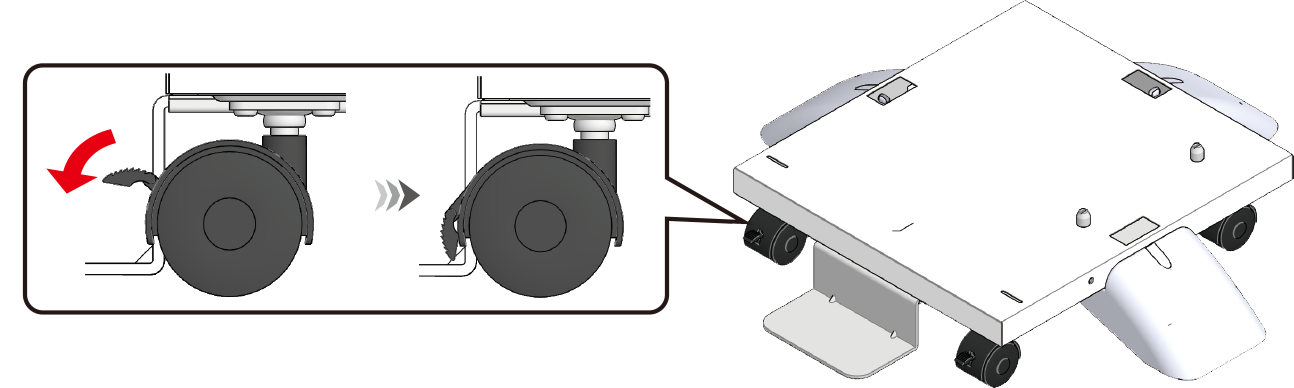

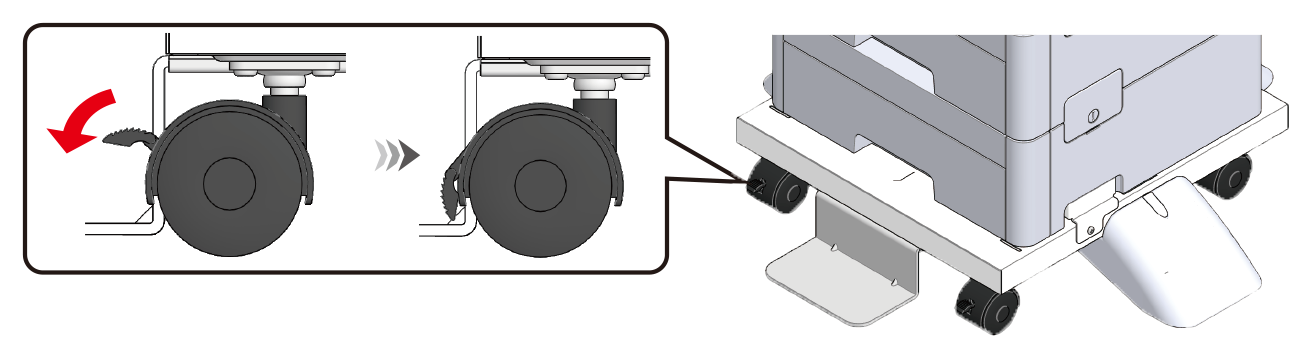

7. Bloquee las ruedas (x 2) para prevenir que las ruedas se muevan durante la instalación de la unidad principal y la bandeja de expansión.

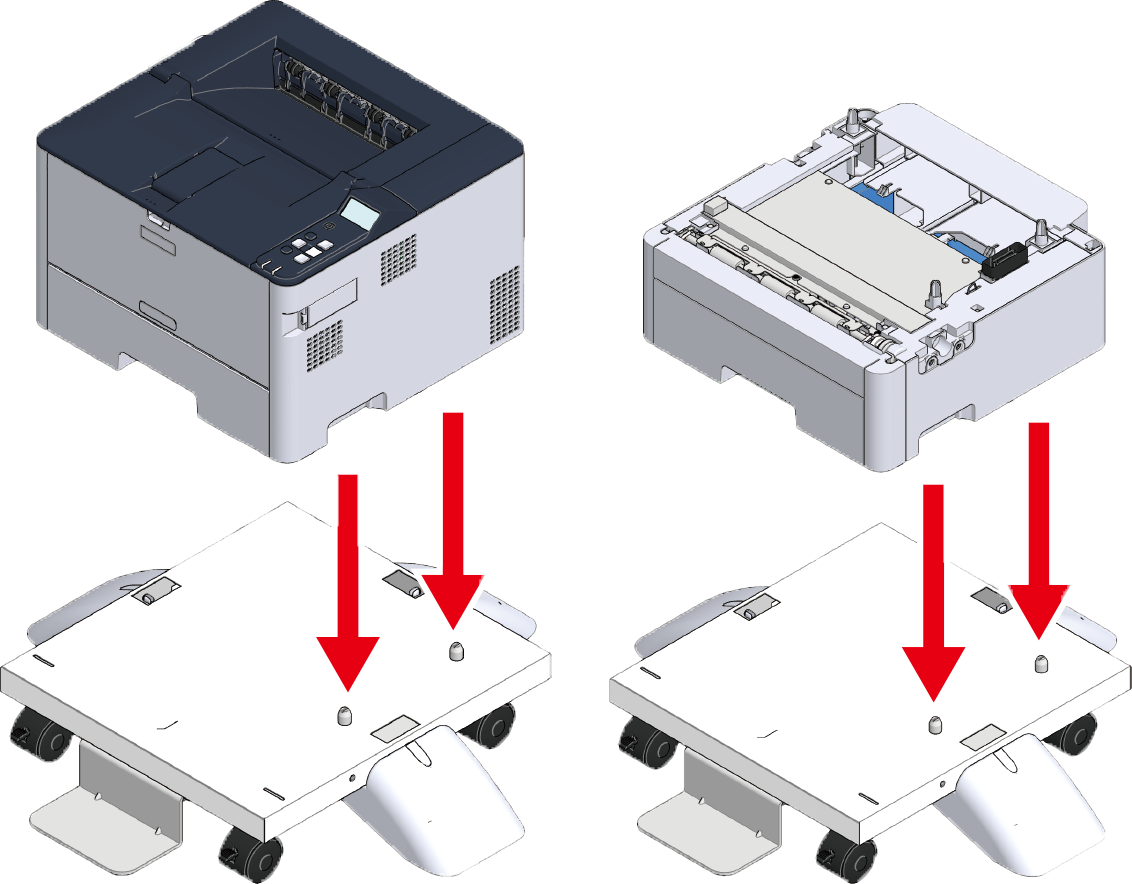

8. Alinee la parte frontal de la unidad principal o la bandeja de expansión con los orificios largos en ambos extremos del lado frontal del soporte con ruedas dedicado y apílelos con cuidado de modo que los pasadores de posicionamiento del soporte con ruedas dedicado encajen en los orificios en la parte inferior.

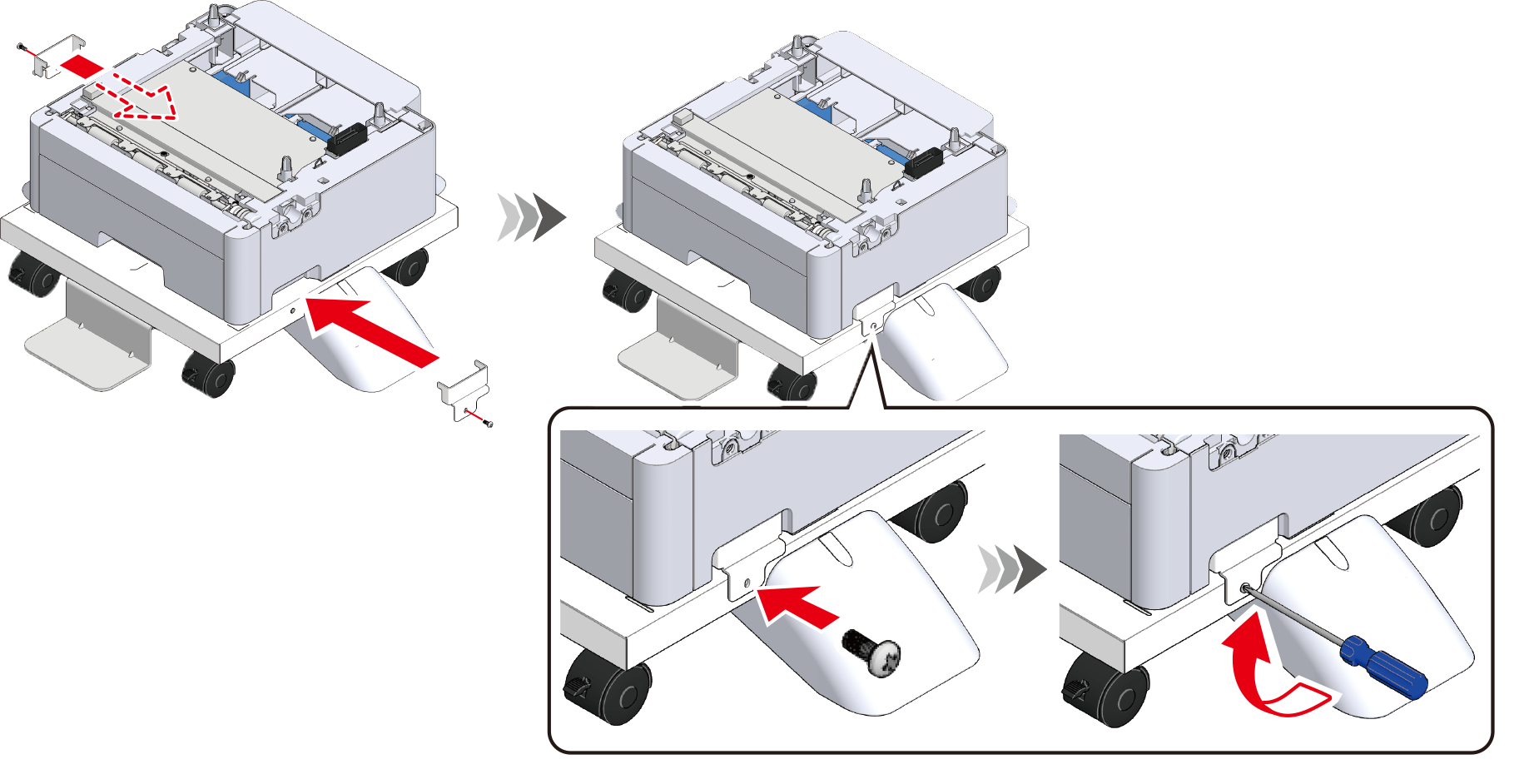

9. Fije la unidad principal o la bandeja de extensión y el soporte con ruedas especializado con accesorios de metal (x 2) y los tornillos (x 2) usando un destornillador con cabeza Phillips.
   La figura muestra un ejemplo de fijación de la bandeja de expansión y el soporte con ruedas especializado.

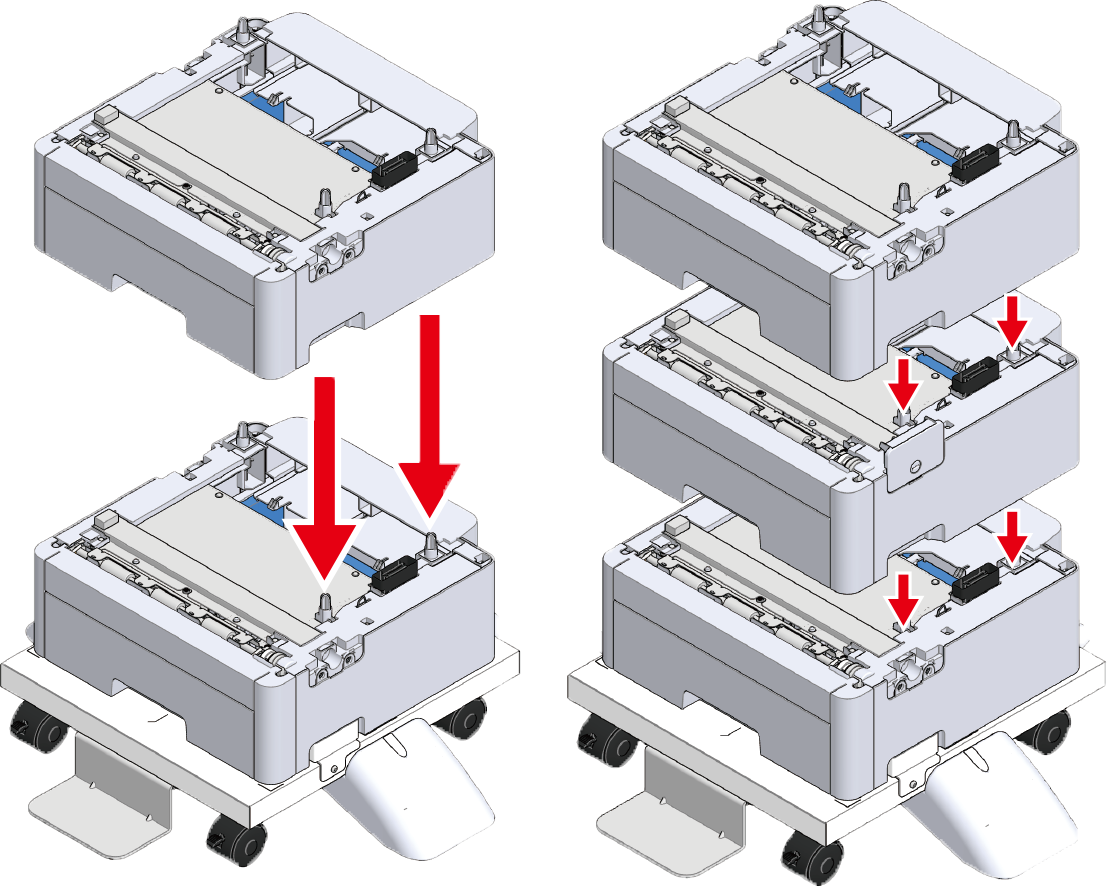

10. Para añadir una unidad de bandeja de expansión, alinee el lado derecho y el frente de la unidad de bandeja de expansión unidos al soporte de la rueda dedicada y el lado derecho y el frente de la unidad de bandeja de expansión a instalar, y apilarlos suavemente para que los agujeros en la parte inferior y los salientes estén alineados.



11. Use un destornillador de cabeza plana para conectar los lados izquierdo y derecho de la unidad principal con las piezas de conexión suministradas.

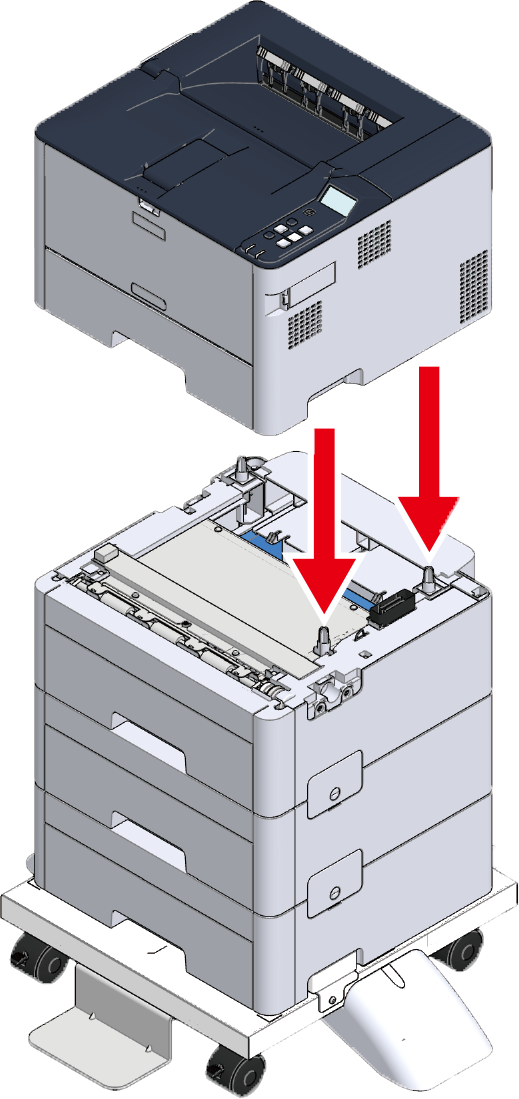

12. Para añadir una unidad de bandeja de expansión, alinee el lado derecho y la parte frontal de la unidad principal y la unidad de bandeja de expansión, y haga que estén apilados suavemente para que los agujeros en la parte inferior de la unidad principal y las salientes de la unidad de bandeja de expansión estén alineados.

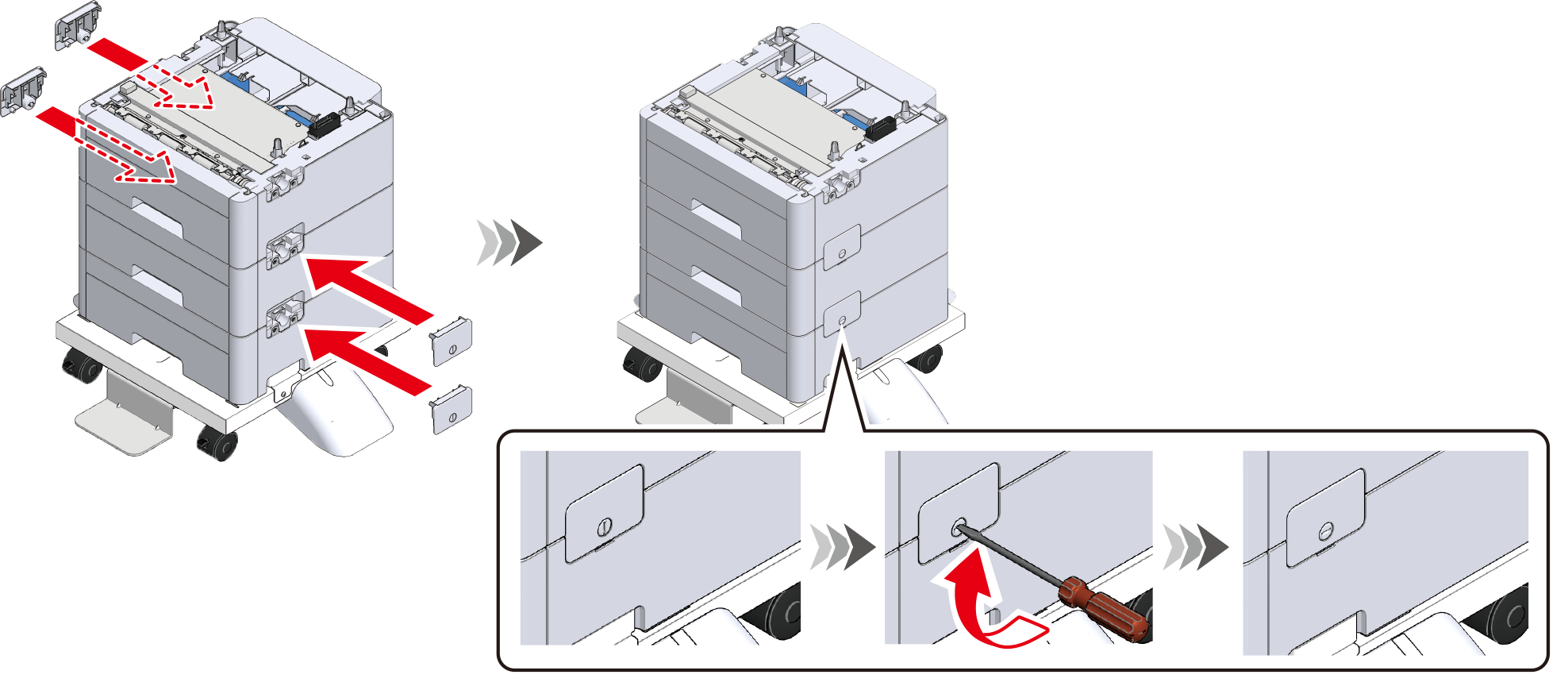

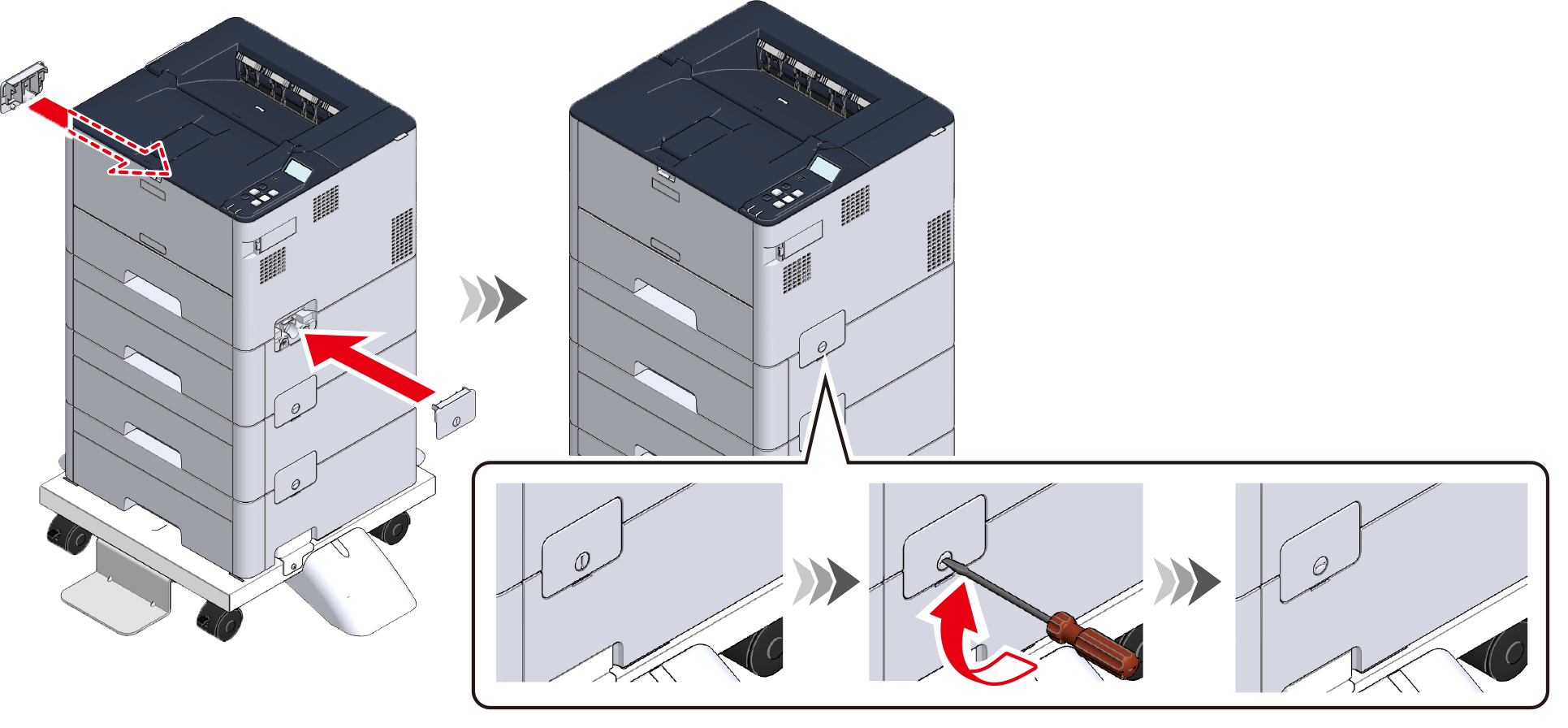

13. Cuando la bandeja de expansión esté instalada, fije la unidad principal y la bandeja de expansión en ambos lados con las piezas de conexión suministradas con la bandeja de expansión usando un destornillador de cabeza plana.

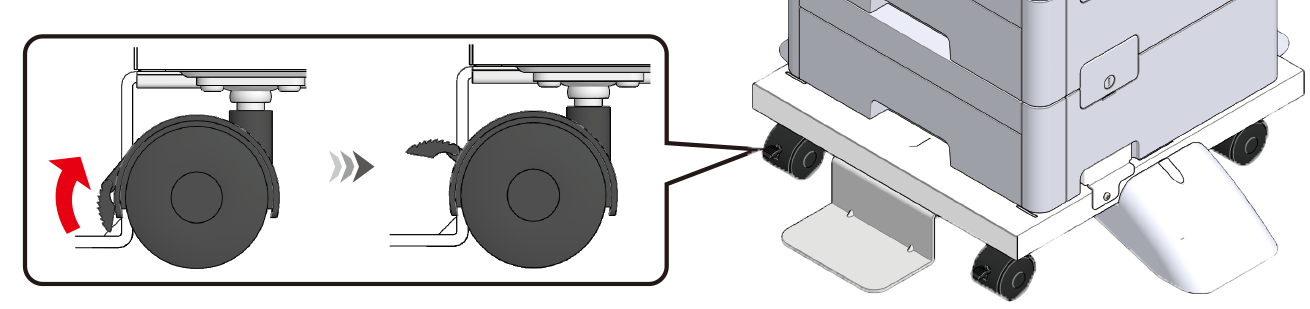

14. Antes del traslado de la máquina, desbloquee las ruedas (x 2).



    • Pulse las ruedas cuando vaya a mover esta máquina. Si pulsa la unidad principal, puede caerse.



15. Después de mover esta máquina al lugar que quiera, bloquee las ruedas (x 2) para evitar que se mueva accidentalmente.





    • Cuando mueva la máquina o sustituya los consumibles o unidades de mantenimiento o ajuste papel en la bandeja, compruebe los siguientes puntos para evitar que la impresora se caiga.

      • Pulse las ruedas cuando vaya a mover esta máquina. Si pulsa la unidad principal, puede caerse.

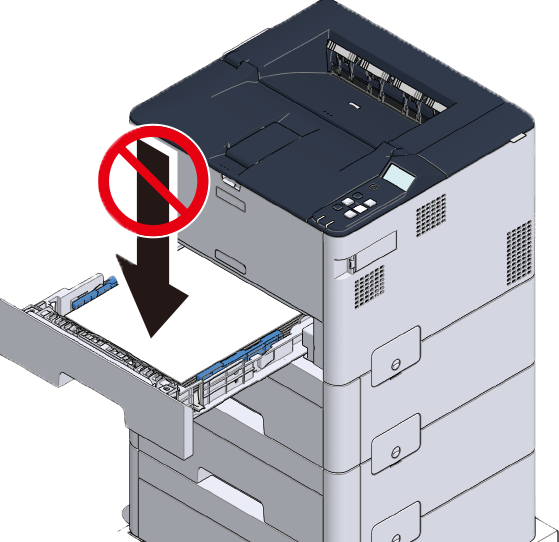

      • No presione el casete desde arriba cuando se ha extraído el casete.



      • No pulse en la máquina desde la parte posterior con los casetes fuera.




16. Conecte el cable de alimentación o cualquier cable extraído de esta máquina.

17. Pulse el botón de encendido para encender esta máquina.

18. Si no ha instalado una unidad de bandeja de expansión, ya está todo.
    Si la unidad de la bandeja de expansión está instalada, pulse el botón ▼ del operador para seleccionar [Menus (Menús)] y, a continuación pulse «OK».

19. Compruebe que [Information (Información)] está seleccionado y, a continuación, pulse «OK».

20. Compruebe que [Tray Count (Contador Bandejas)] está seleccionado y, a continuación, pulse el botón «OK».
21. Compruebe que la unidad de bandeja de expansión que ha instalado aparezca en la pantalla.
22. Después de comprobar la pantalla, pulse «CANCEL» para volver a la pantalla de espera.

23. Una vez ha conectado su PC y esta máquina y ha instalado el software, configure la unidad de la bandeja de expansión en el controlador de la impresora.
