Reemplazar los rodillos de alimentación de papel (Bandeja 1)

Para ver el ciclo de reemplazos, consulte "Rodillo de alimentación de papel".

Este apartado toma por ejemplo el procedimiento de sustitución del rodillo de alimentación de papel de la bandeja 1. Puede reemplazar el rodillo de alimentación de papel (para la bandeja 2/3/4) siguiendo el mismo procedimiento.

  • Remplace el rodillo de alimentación de papel con las manos limpias. Si aceite de manos o crema de manos llega a la parte de la goma, la función de alimentación de papel puede deteriorarse.


  1. Prepare un nuevo conjunto de rodillos de alimentación (para la Bandeja 1) y compruebe que tenga todas las piezas.

    Rodillo de alimentación de papel (sin engranaje)

    		Rodillo de alimentación de papel (con engranaje)
    		Rodillo de separación
    		Muelle

  2. Pulse el botón de encendido para apagar esta máquina.

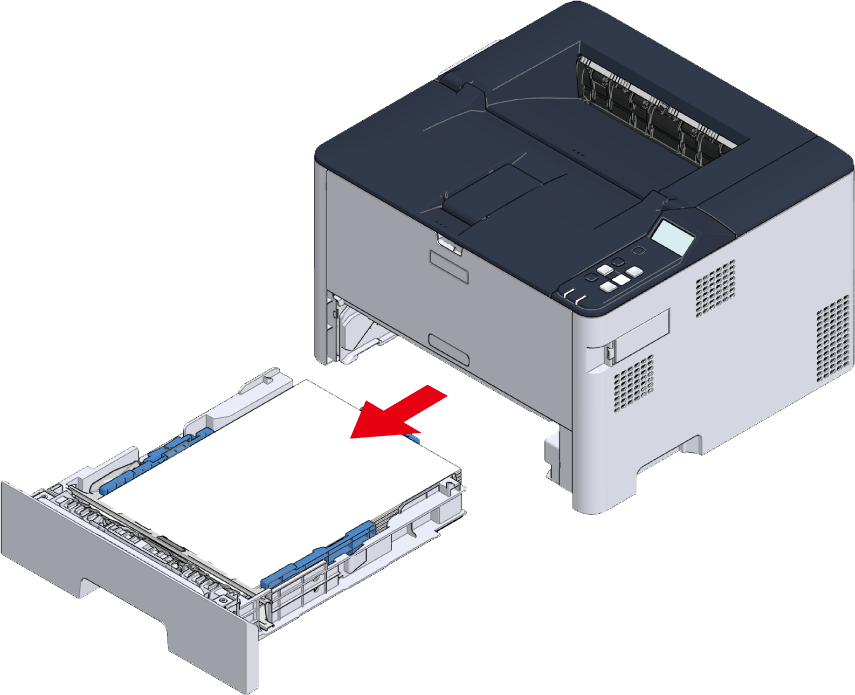

  3. Tire del casete de papel inferior de la bandeja 1 hasta que se detenga y, a continuación, levántelo ligeramente hacia arriba para quitarlo.

    • Si saca el depósito de papel cuando está encendido, "Change settings? (¿Quiere cambiar la configuración?)" puede aparecer en la pantalla. Este mensaje desaparecerá automáticamente en unos 10 segundos después de que el depósito de papel haya vuelto a la unidad principal.

  4. Mientras empuja la pinza del rodillo de alimentación de papel frontal (sin engranajes) hacia afuera (como se muestra en la siguiente figura) en la ranura del casete de papel evacuado, deslice el rodillo de alimentación de papel (sin engranajes) hacia la izquierda y retírelo.

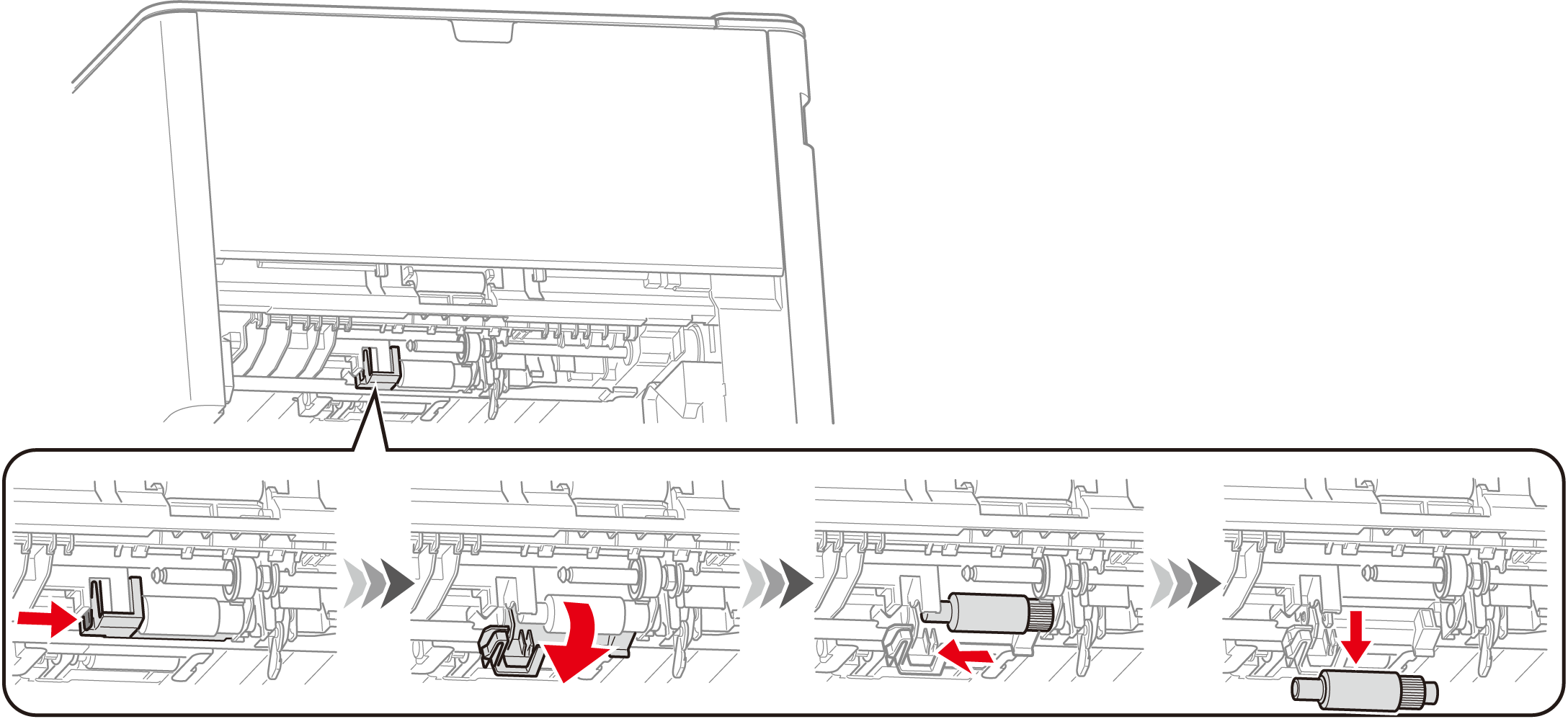

  5. Para B433, abra la tapa negra hacia abajo presionando la garra en su lado izquierdo y retire el rodillo interno de alimentación de papel (con engranajes).

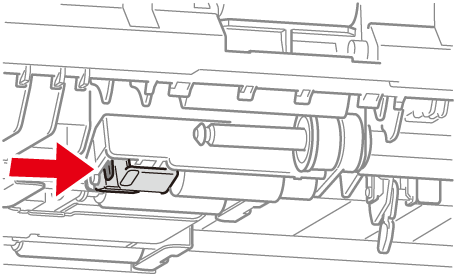

    Para B513, pulse la pestaña y retire el rodillo de alimentación de papel interno (con engranajes).

  6. Adjúntelo a la máquina desde el lado derecho del nuevo rodillo de alimentación de papel (con engranajes) y cierre la tapa negra hasta que oiga un clic.

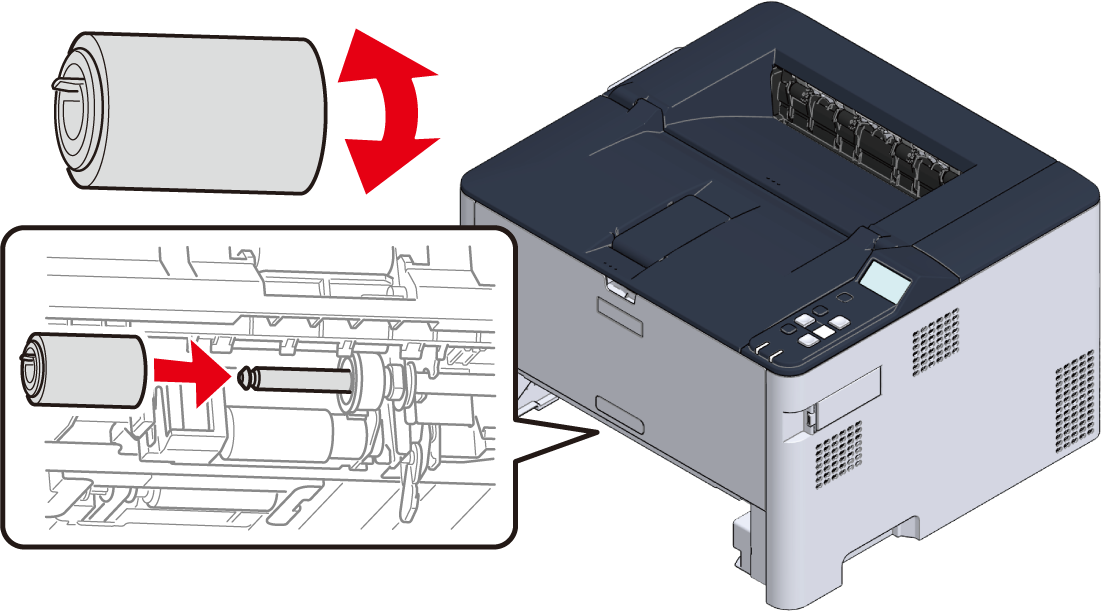

  7. Sostenga el nuevo rodillo de alimentación de papel (sin engranaje) con la pinza azul a la izquierda, introdúzcalo en el eje trasero y empuje el rodillo de alimentación de papel hasta que oiga un clic.

    • Si le resulta difícil montarlo, gire el rodillo ligeramente a la izquierda y a la derecha, y luego vuelva a colocarlo.

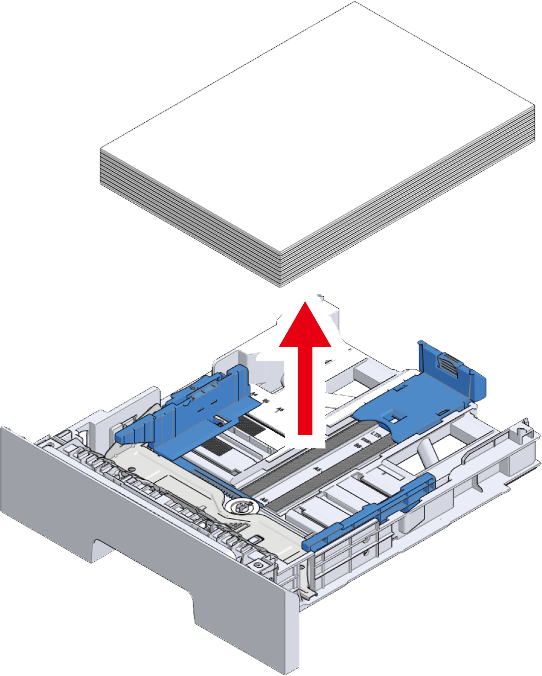

  8. Retire el papel del casete de papel.

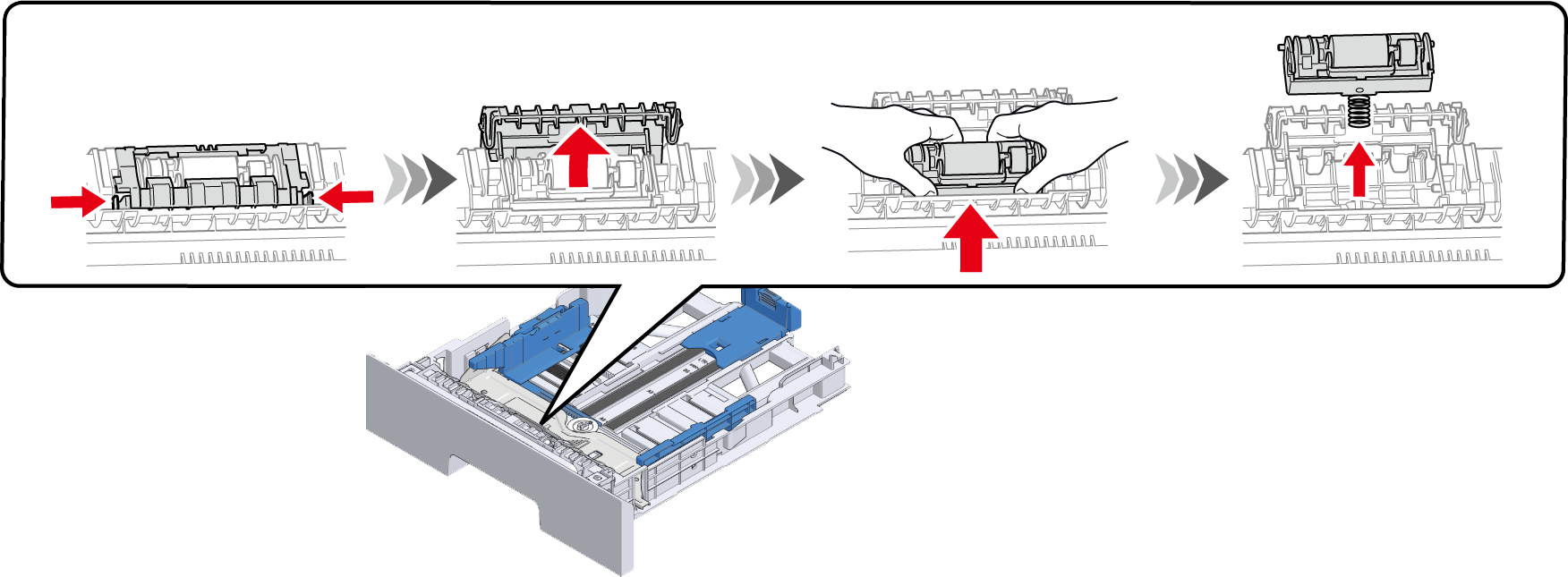

  9. Abra la tapa del rodillo pulsando en ambos lados de las pinzas y retire el rodillo de separación.

  10. Fije el muelle en el nuevo rodillo de separación.

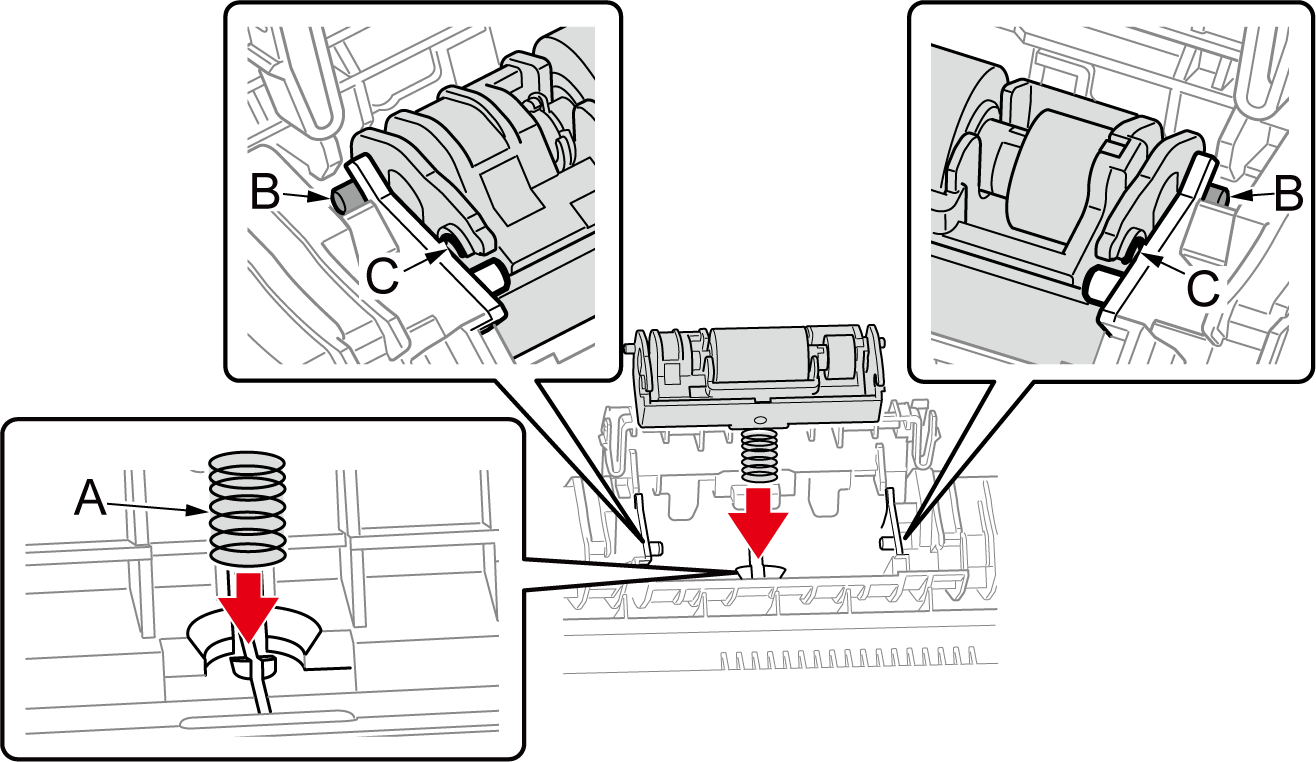

  11. Alinee el muelle (A) del nuevo rodillo de separación con la bandeja, introduzca el eje (B) y ajuste la ranura (C) en el eje de la bandeja.

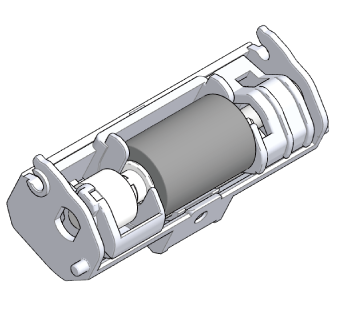

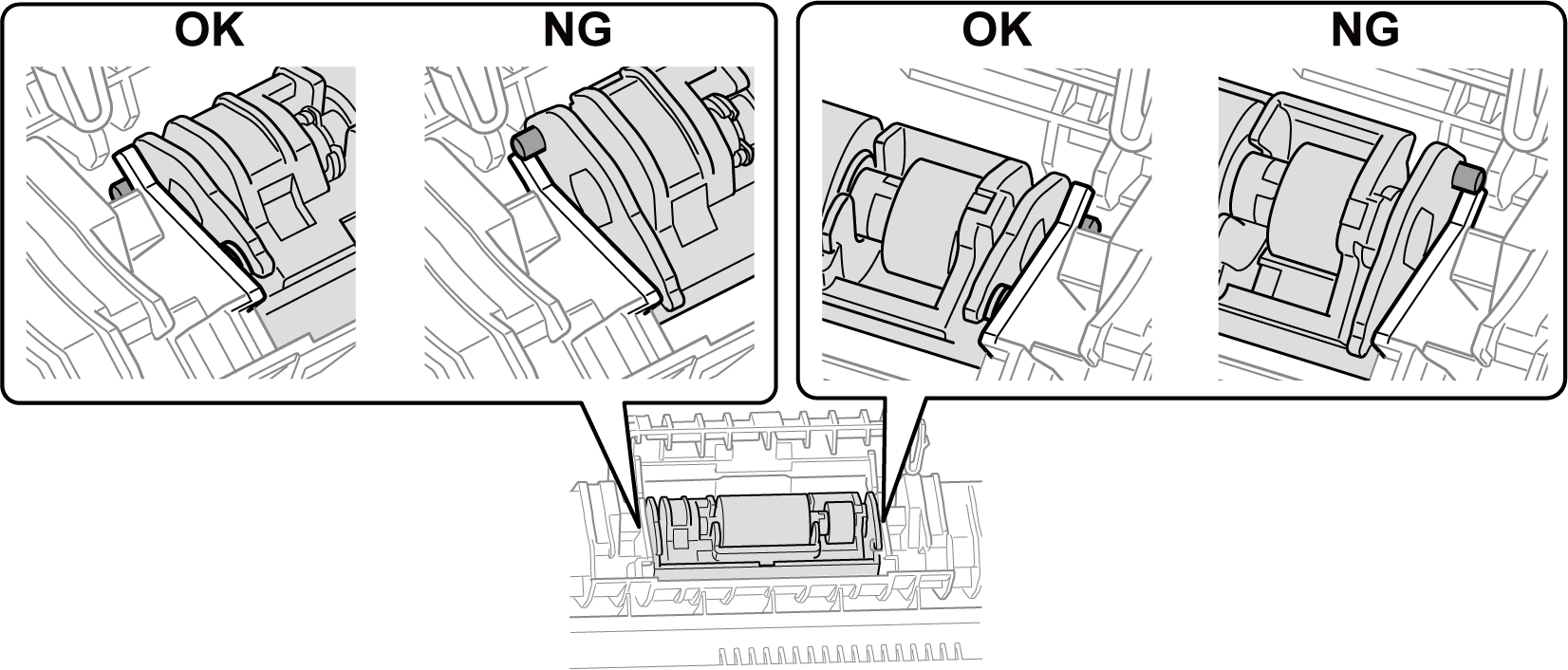

  12. Compruebe que el rodillo de separación esté correctamente instalado.

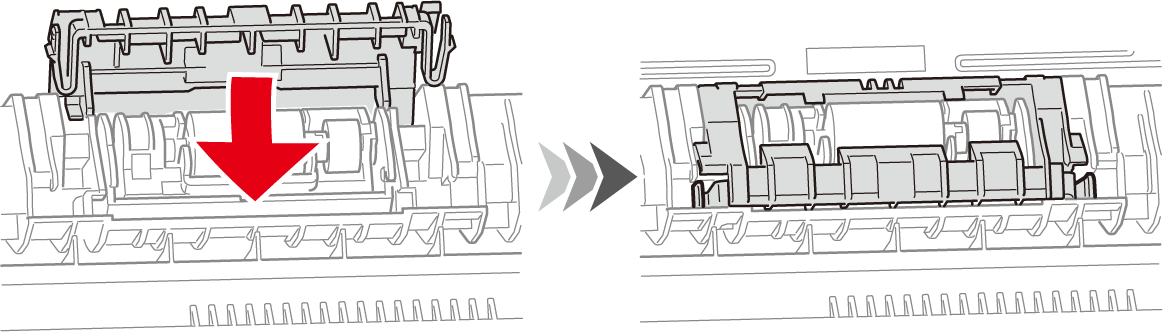

  13. Cierre la tapa del rodillo.

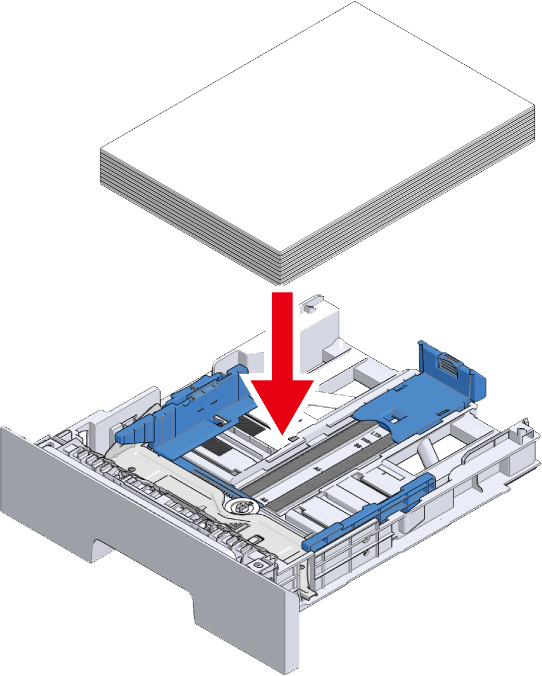

  14. Cargue papel en el depósito de papel.

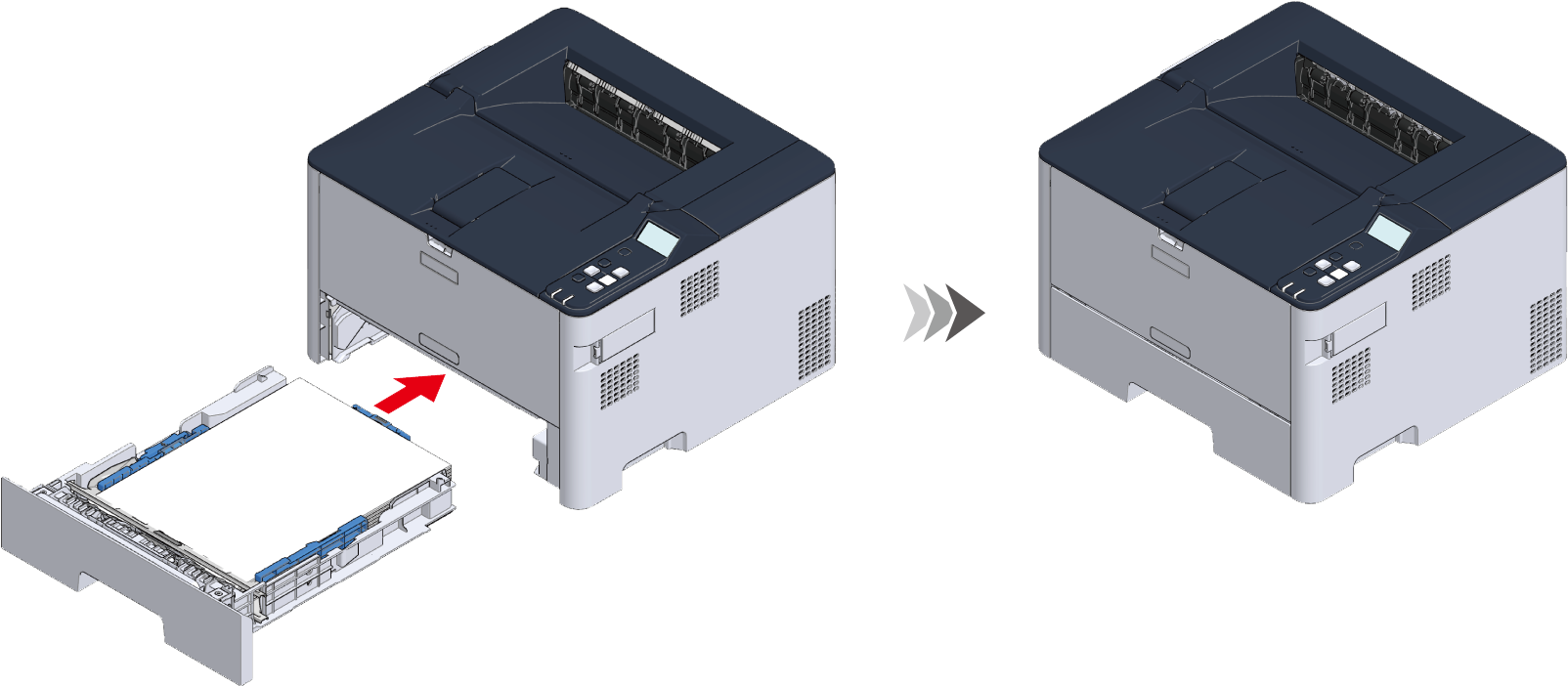

  15. Introduzca el casete de papel en la unidad principal desde un poco más arriba e instálelo de nuevo a su posición original.

  16. Despeje el contador del rodillo de alimentación de papel de la bandeja reemplazada.
    En el panel del operador, seleccione [Menus (Menús)] - [Admin Setup (Config. admin.)] - [Others Setup (Otras configuraciones)] - [Paper Feed Roller Counter Clear (Contador del rodillo de alim. de papel despejado)] - [Tray1 Clear (Bandeja1 vacía)] - [Execute (Ejecutar)] - [Yes (Sí)], y pulse el botón de «OK».

  • Recicle los rodillos de alimentación de papel usados.
