Sustitución del tambor de imagen y el cartucho del tóner

Este apartado explica cómo sustituir el tambor de imagen y el cartucho del tóner al mismo tiempo por otros nuevos.

Consulte "Sustitución del tambor de imagen" si desea reemplazar solo el tambor de imagen por uno nuevo, pero continúe utilizando el cartucho de tóner existente.

1. Prepare un nuevo tambor de imagen y un nuevo cartucho de tóner.

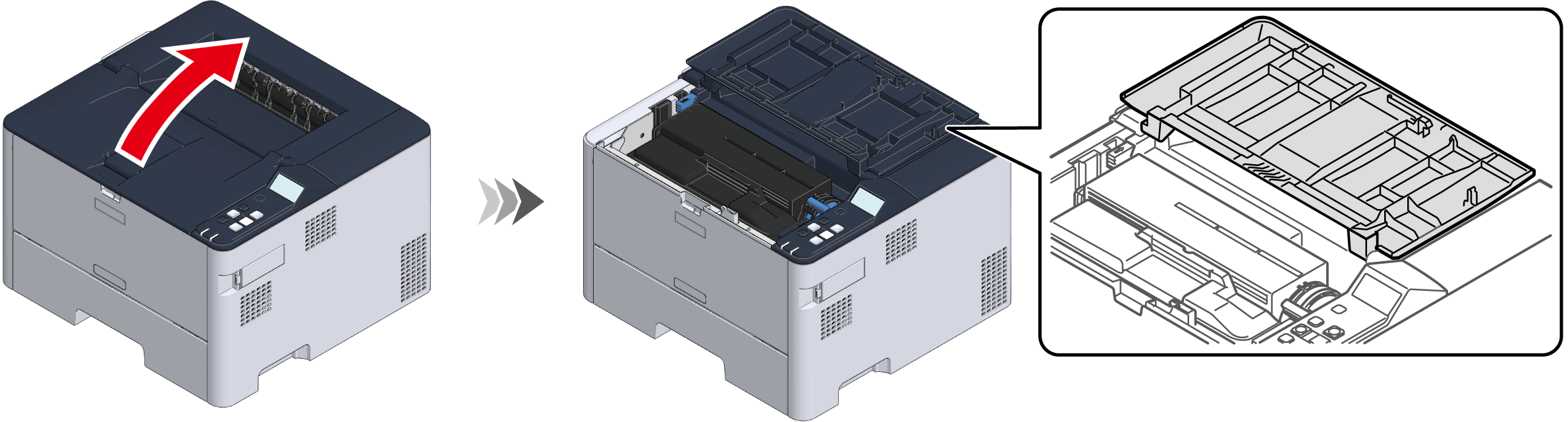

2. Abra la tapa superior (frontal).



   • No coloque ningún objeto en la tapa abierta.

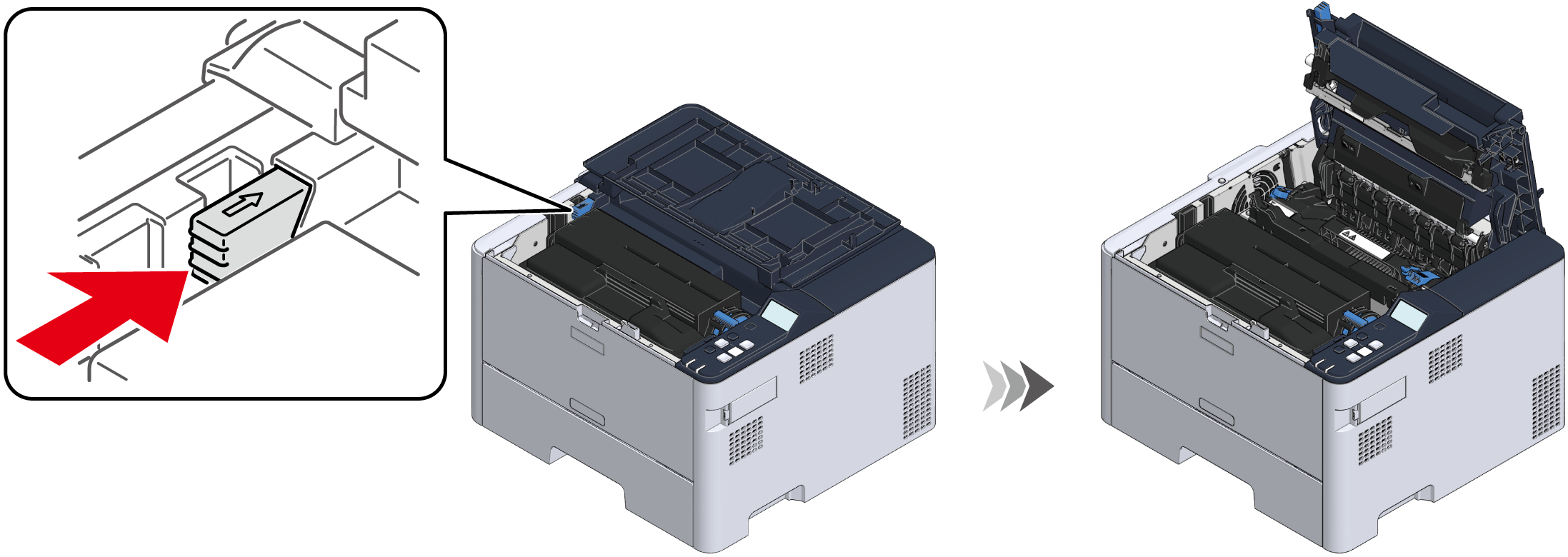

3. Pulse el botón azul situado a la izquierda en la máquina para abrir la tapa superior (completa).

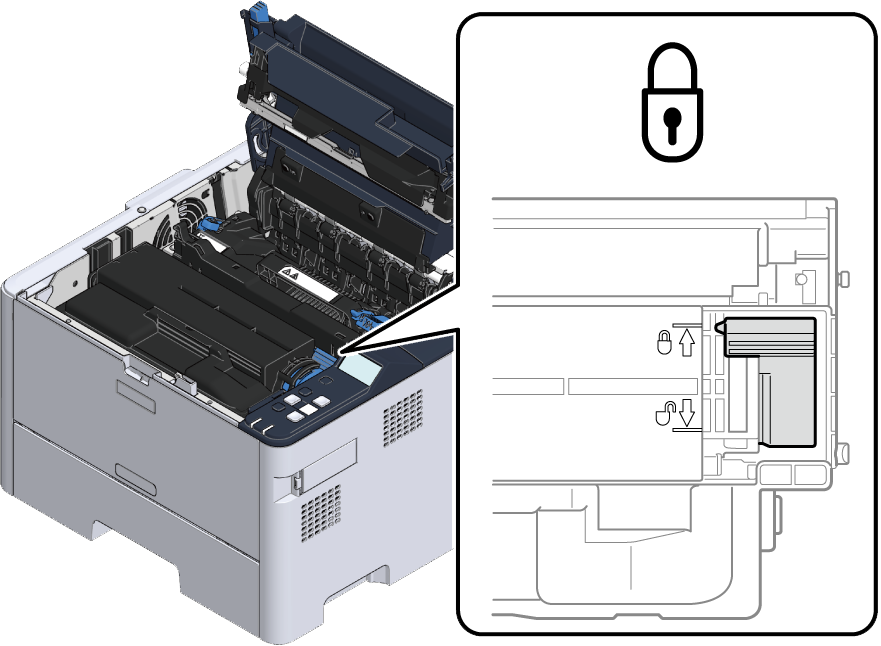

4. Compruebe que la palanca azul en el lado derecho del cartucho de tóner esté alineada con la marca de bloqueo.



   • No toque la palanca azul. Si se mueve la palanca, el cartucho de tóner puede desprenderse cuando se retira el tambor de imagen, lo que provoca que el tóner se disperse.

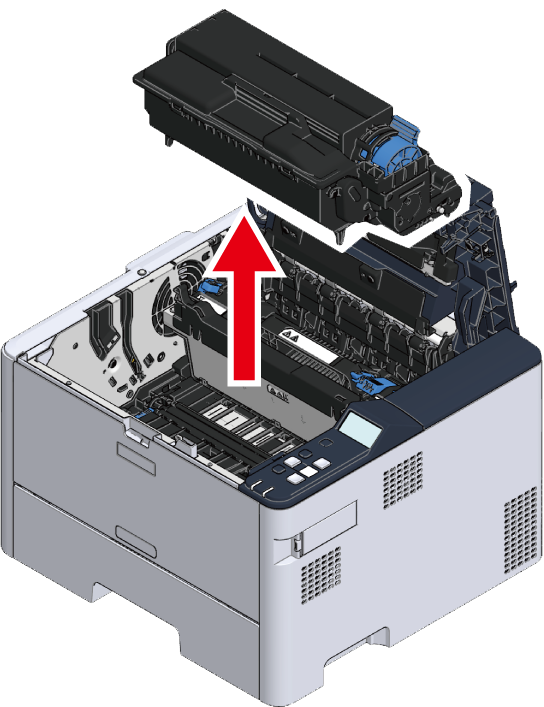

5. Extraiga el tambor de imagen. Quite el cartucho de tóner junto al tambor de imagen.



   • No separe el cartucho de tóner del tambor de imagen.



6. Retire el tambor de imagen nuevo de su bolsa de embalaje y luego, colóquelo sobre una superficie plana tapa con un periódico o similar.

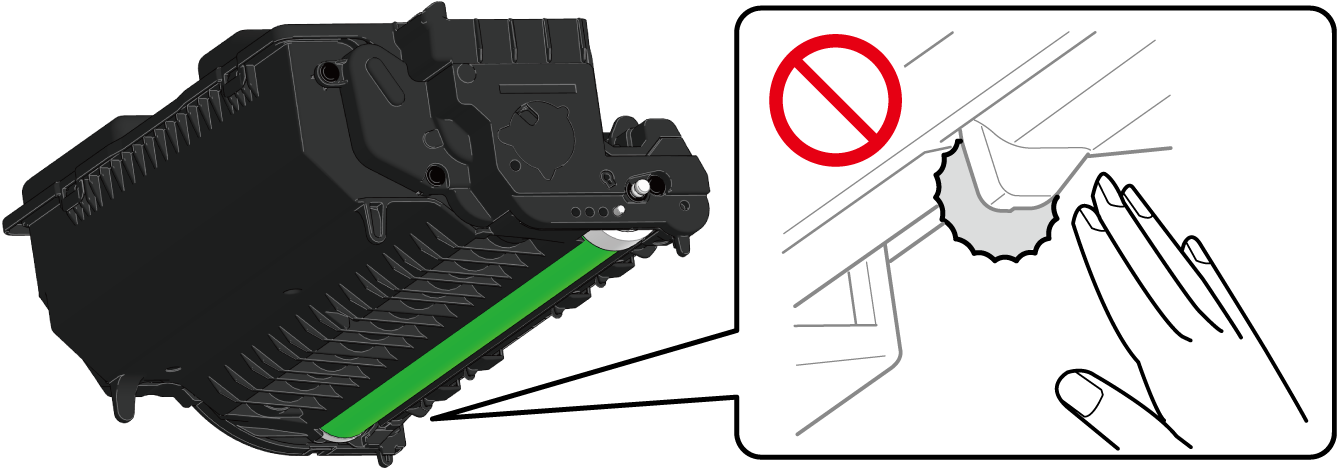

   • Manipule los consumibles y piezas con cuidado ya que (el tubo verde del) el tambor de imagen se puede dañar fácilmente.

   • No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (1500 lux aproximadamente o superior). No lo deje más de 5 minutos bajo la luz ambiente sin cubrir.

   • No toque los engranajes de la parte inferior del tambor de la imagen.








7. Saque el desecante.

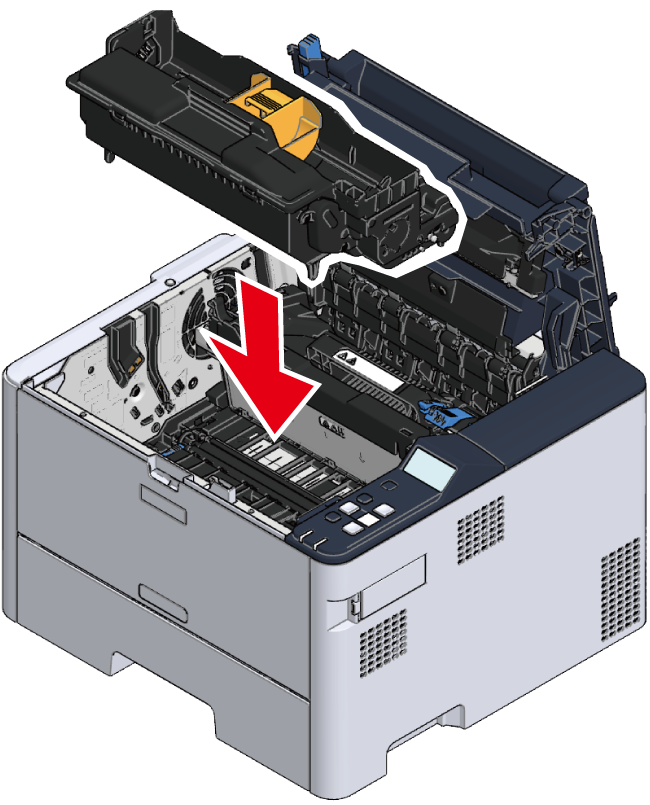

8. Instale el tambor de imagen nuevo en la unidad principal.

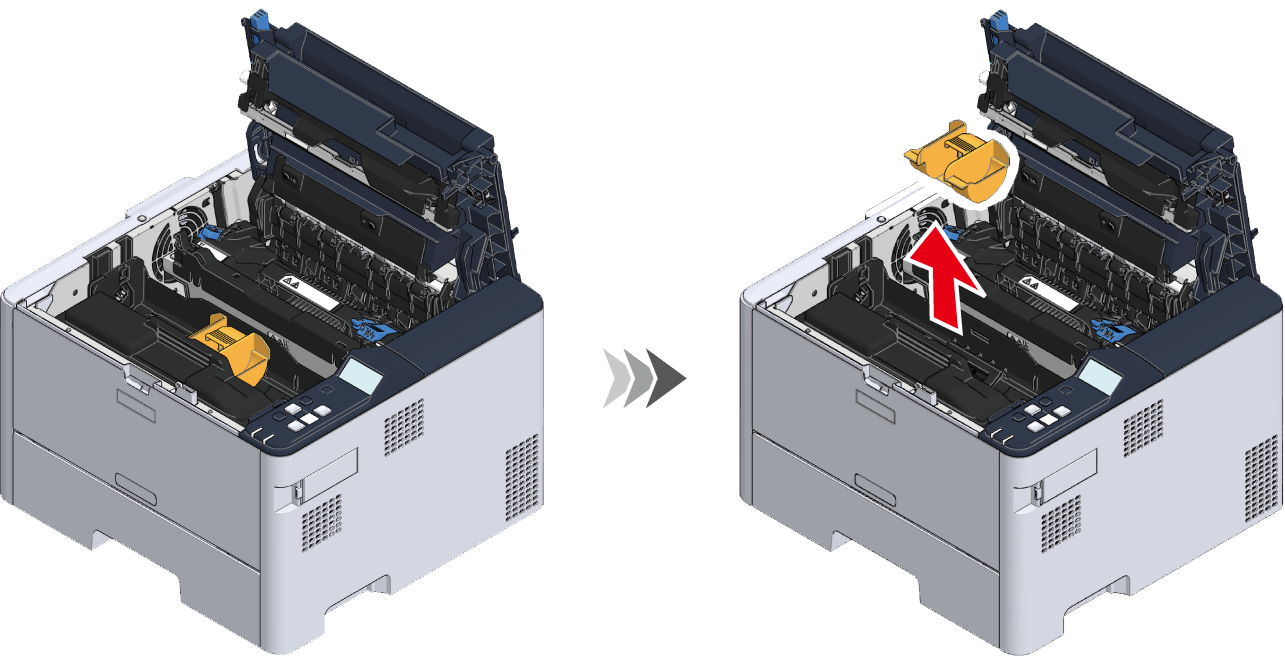

9. Quite el tapa del tóner junto al tambor de imagen nuevo.



   • Aguante la tapa del tóner con ambas manos y tenga cuidado de no golpearla en los objetos circundantes. El tóner en la tapa del tóner puede dispersarse y manchar su ropa.

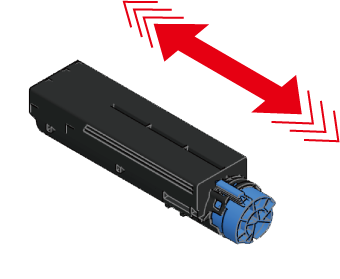

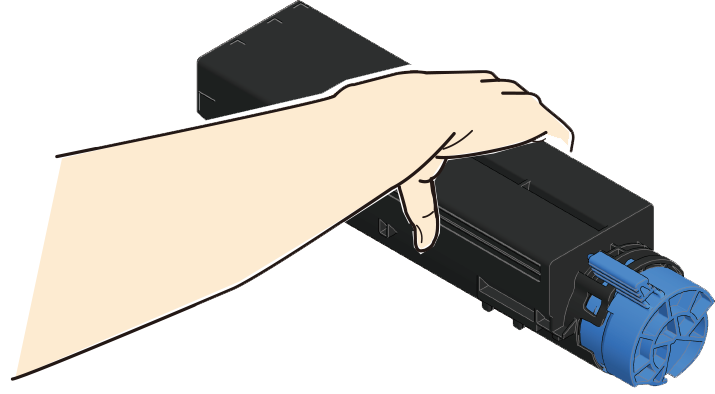

10. Retire el nuevo cartucho de tóner de su bolsa de embalaje, y agite el cartucho horizontalmente para igualar el tóner dentro.

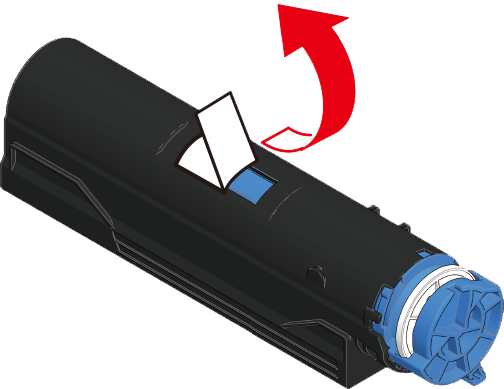

11. Retire la cinta protectora de la parte inferior mientras mantiene el nivel del cartucho de tóner.



12. Sostenga el cartucho de tóner con la parte plana hacia arriba y la palanca azul en el lado derecho.

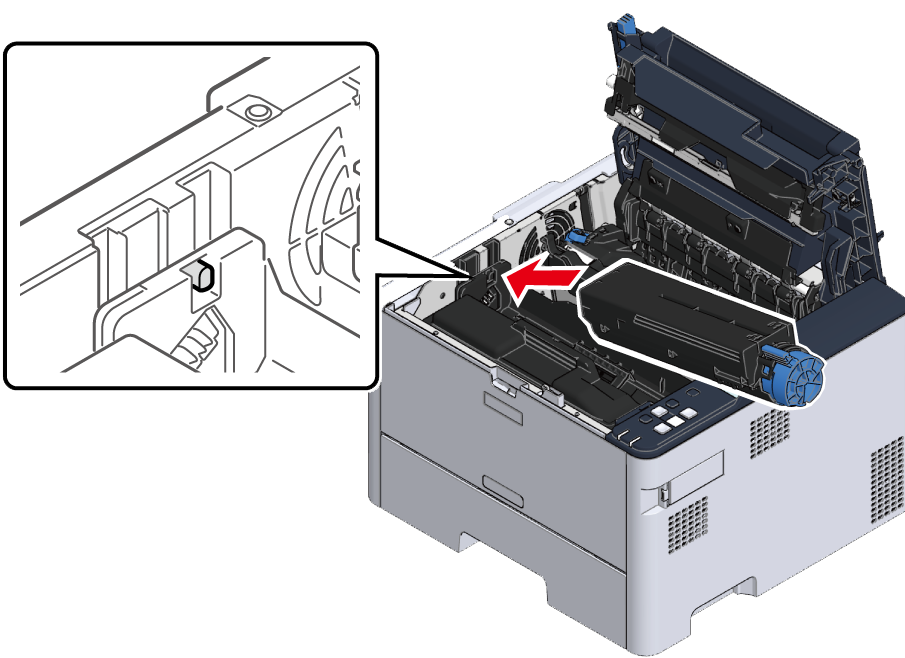

13. Incline el lado izquierdo del cartucho de tóner hacia abajo, introduzca el cartucho de tóner para que quede apretado contra la protuberancia en el tambor de imagen y luego baje su lado derecho.

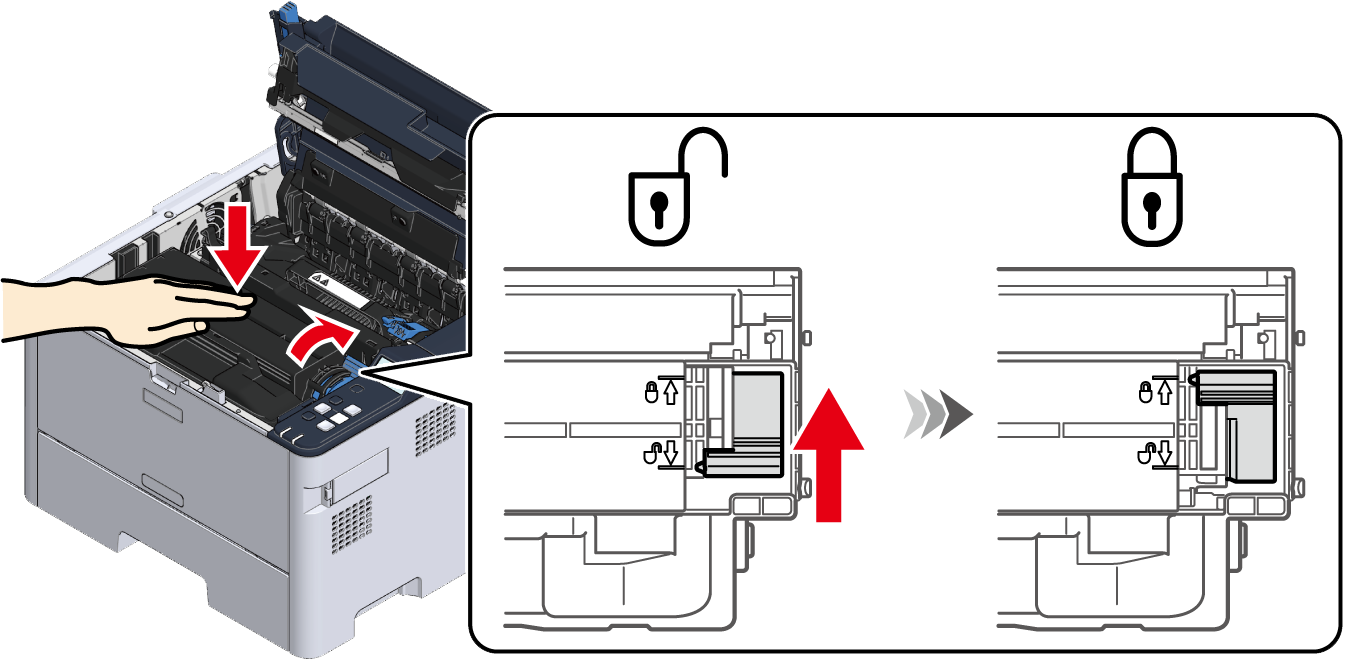

14. Pulse el cartucho de Tóner desde la parte superior, luego gire la palanca azul en el lado derecho en la dirección de la marca de bloqueo hasta que se detenga.



    • Si el cartucho de tóner no está instalado correctamente, la palanca del cartucho de tóner no girará.

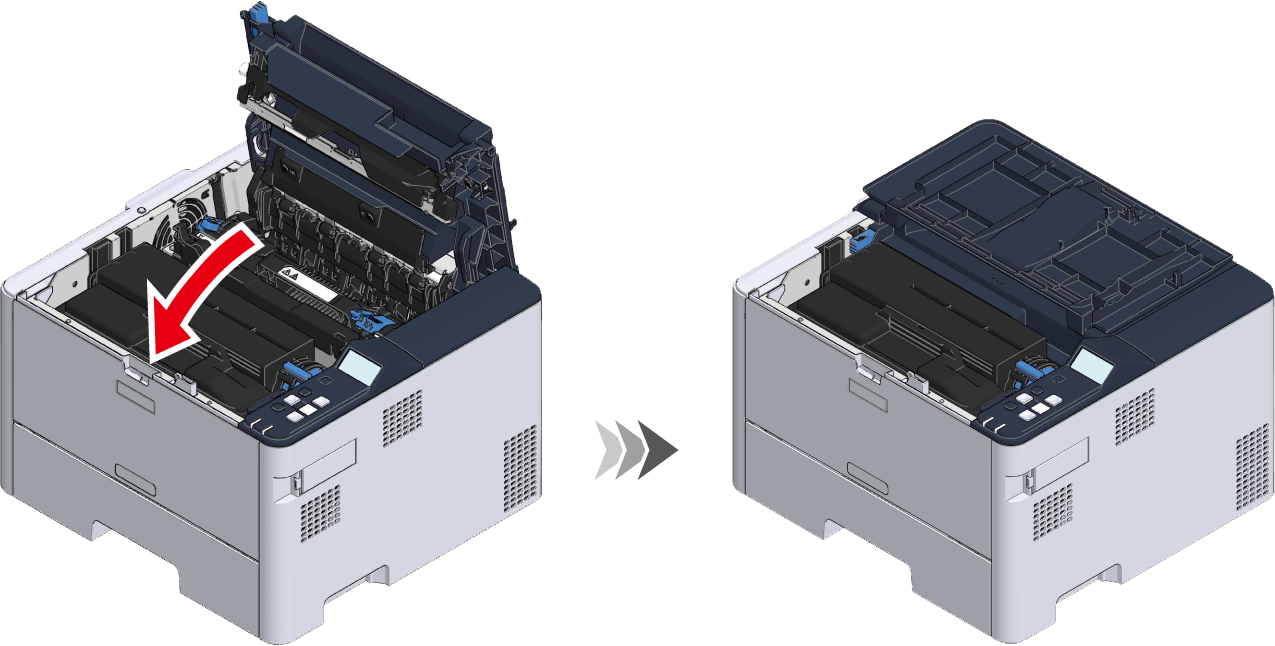

15. Cierre la tapa superior desde el lado trasero.

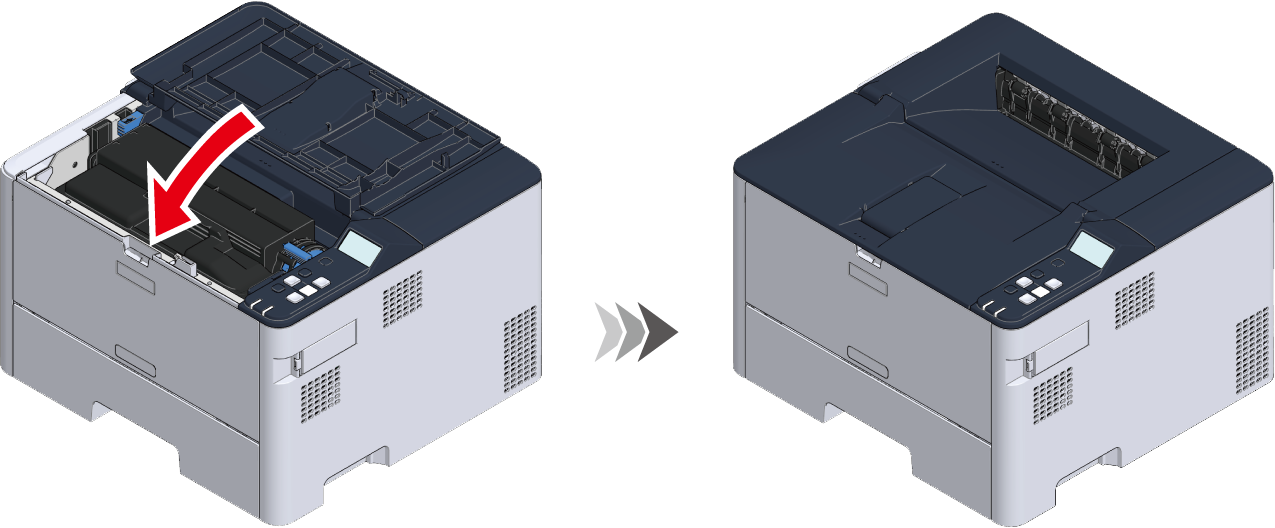

16. Cierre la tapa superior (frontal).
