Reemplazar el rodillo de alimentación de papel (bandeja multiuso)

Para ver el ciclo de reemplazos, consulte "Rodillo de alimentación de papel".

Remplace el rodillo de alimentación de papel con las manos limpias. Si aceite de manos o crema de manos llega a la parte de la goma, la función de alimentación de papel puede deteriorarse.

Prepare un nuevo conjunto de rodillos de alimentación (para la la bandeja multiuso) y compruebe que tenga todas las piezas.

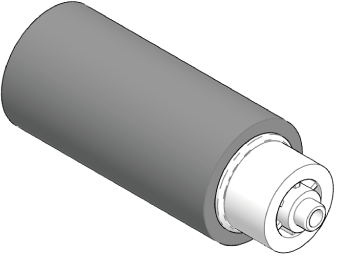

Rodillo de alimentación de papel (con engranaje)

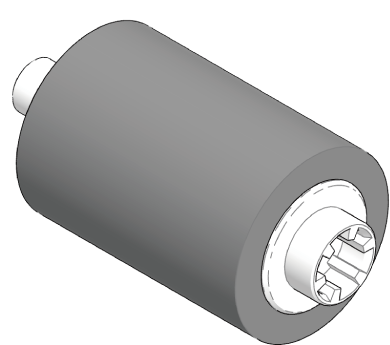

Rodillo de alimentación de papel (sin engranaje)
Pulse el botón de encendido para apagar esta máquina.

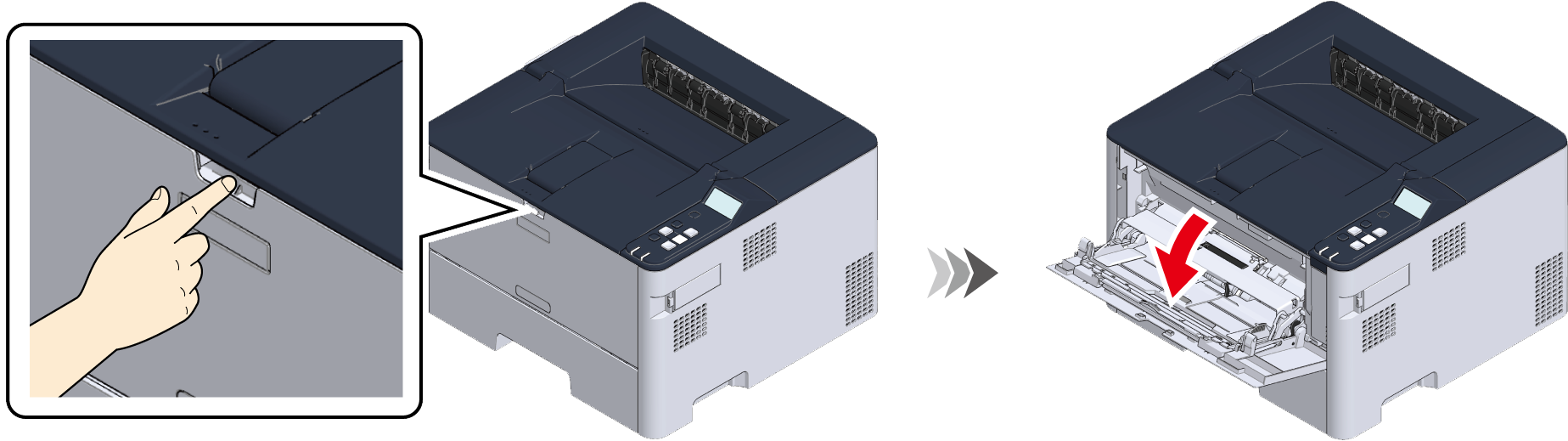

Coloque su dedo en el hueco frontal y tire para abrir la bandeja multiuso hacia usted.

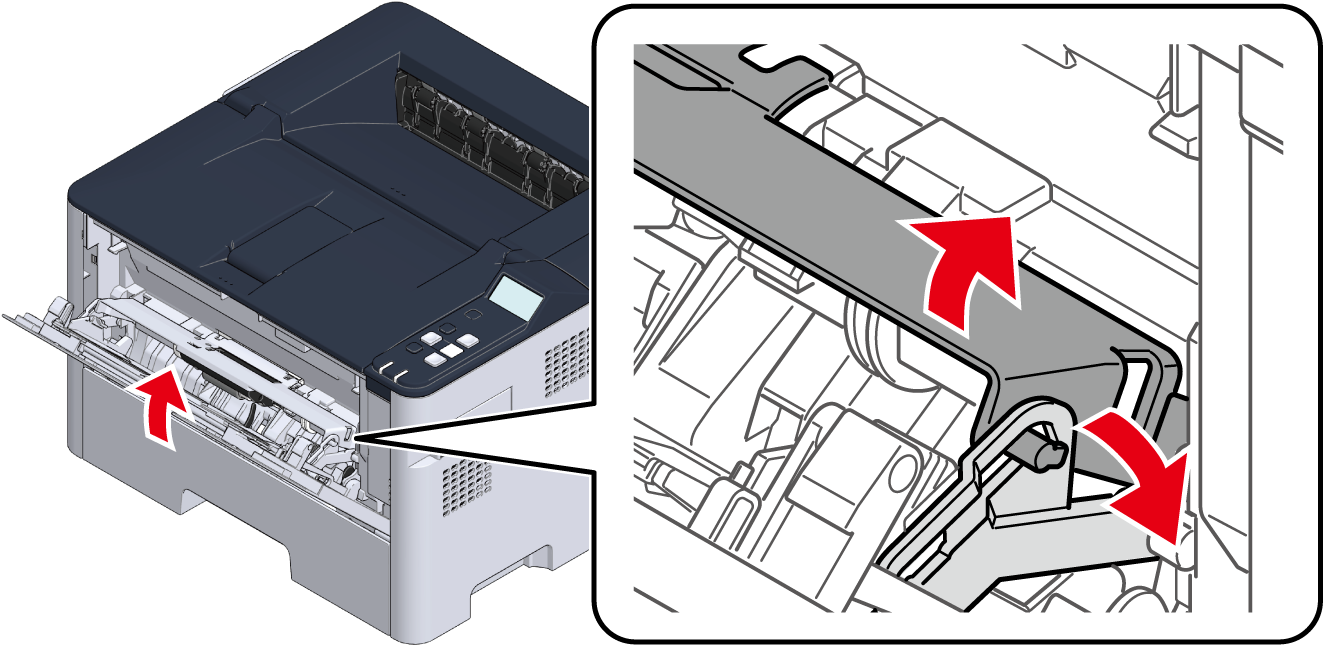

Mientras levanta la bandeja multiuso suavemente, gire el brazo derecho hacia afuera para desbloquear la guía del rodillo.
Siga el mismo procedimiento para desbloquear el brazo en el lado izquierdo.

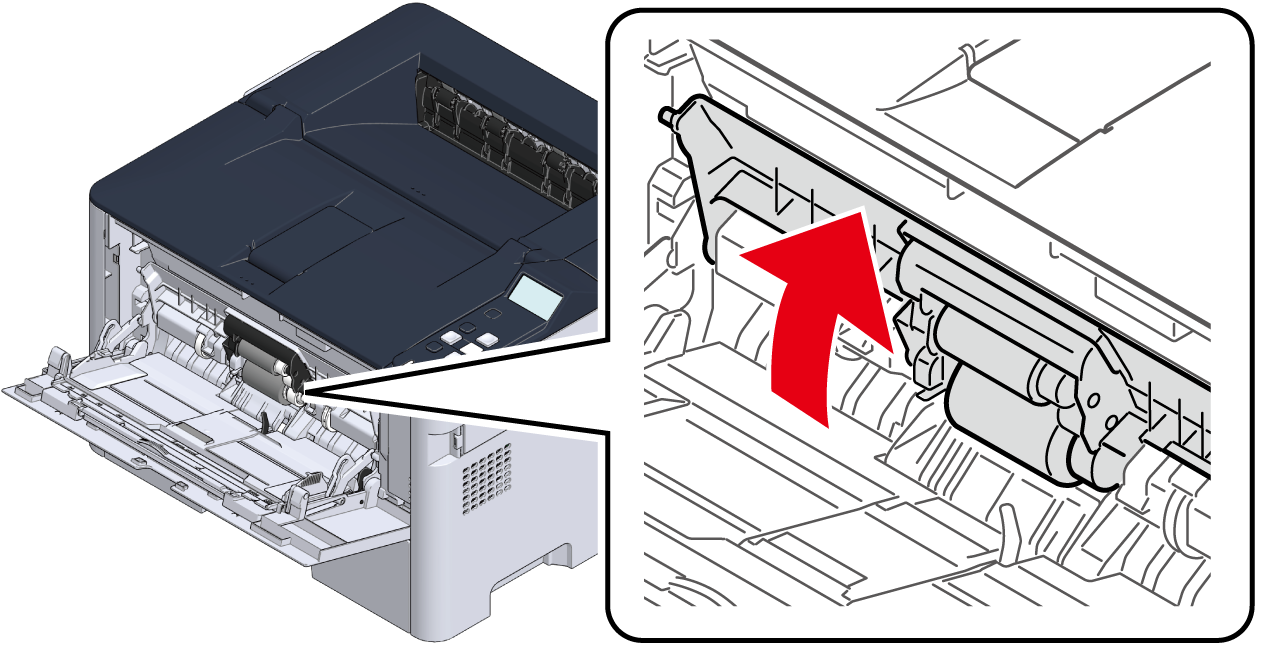

Abra la guía de rodillos hasta que se adhiera a la unidad principal.

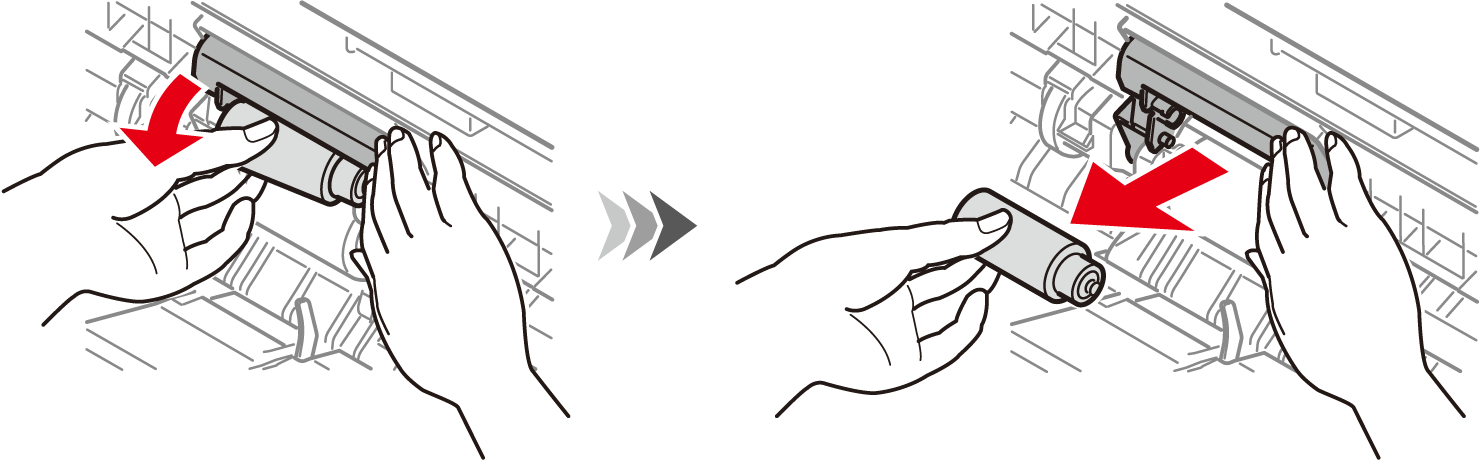

Mientras sostiene la tapa negra hacia abajo, tome el lado izquierdo del rodillo de alimentación superior del papel (con engranajes), y tire del rodillo a lo largo de una diagonal hacia adelante y hacia la derecha para quitarlo.
Abra la guía de la tapa en la dirección de la flecha.

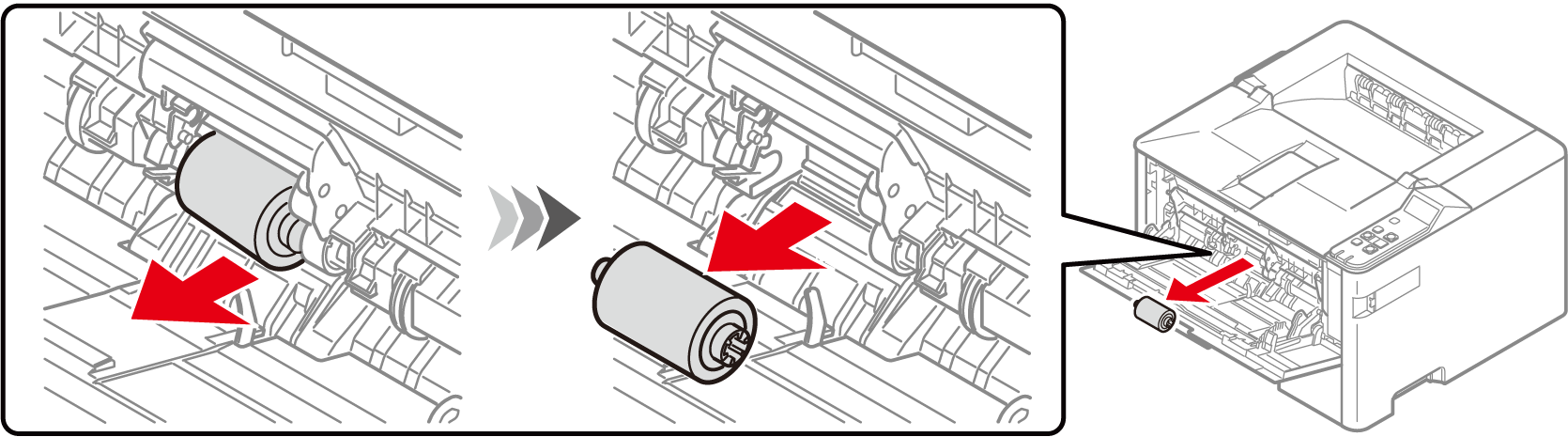

Eliminar el rodillo de alimentación de papel (sin engranaje) inferior.

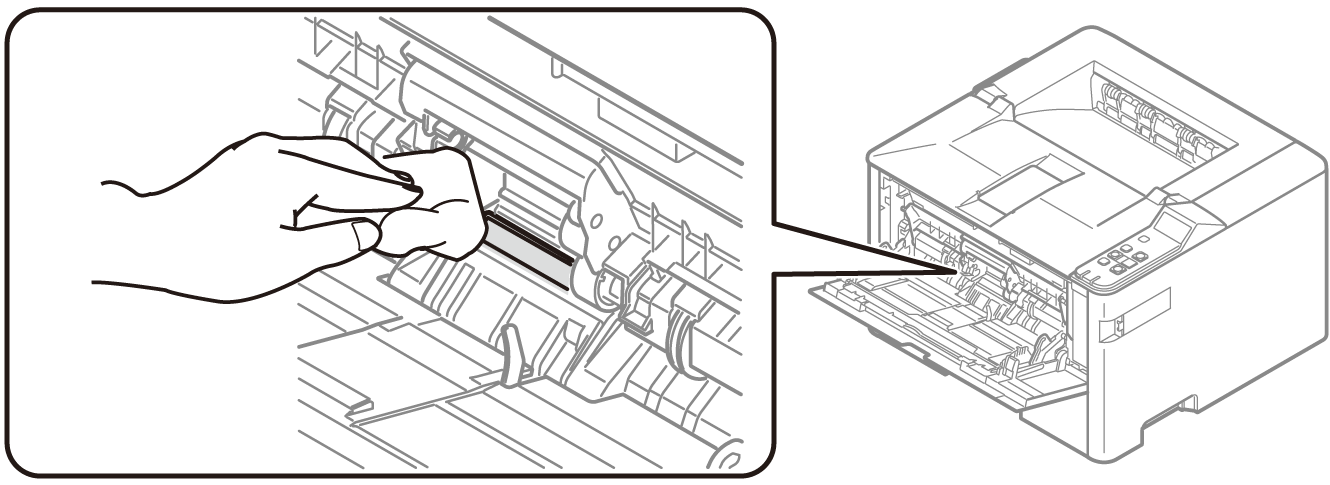

Limpie el rodillo de separación con un paño humedecido ligeramente en agua.

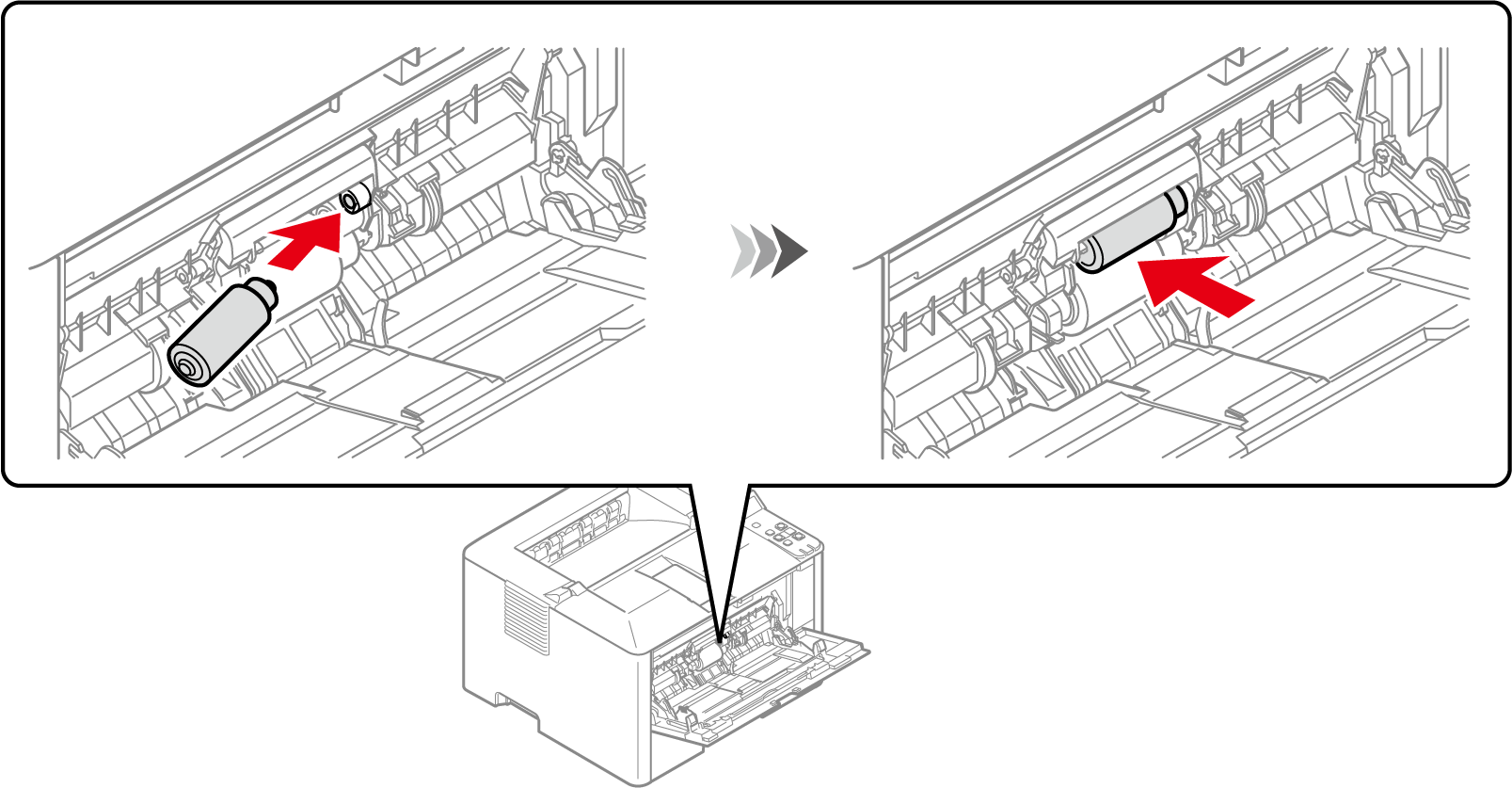

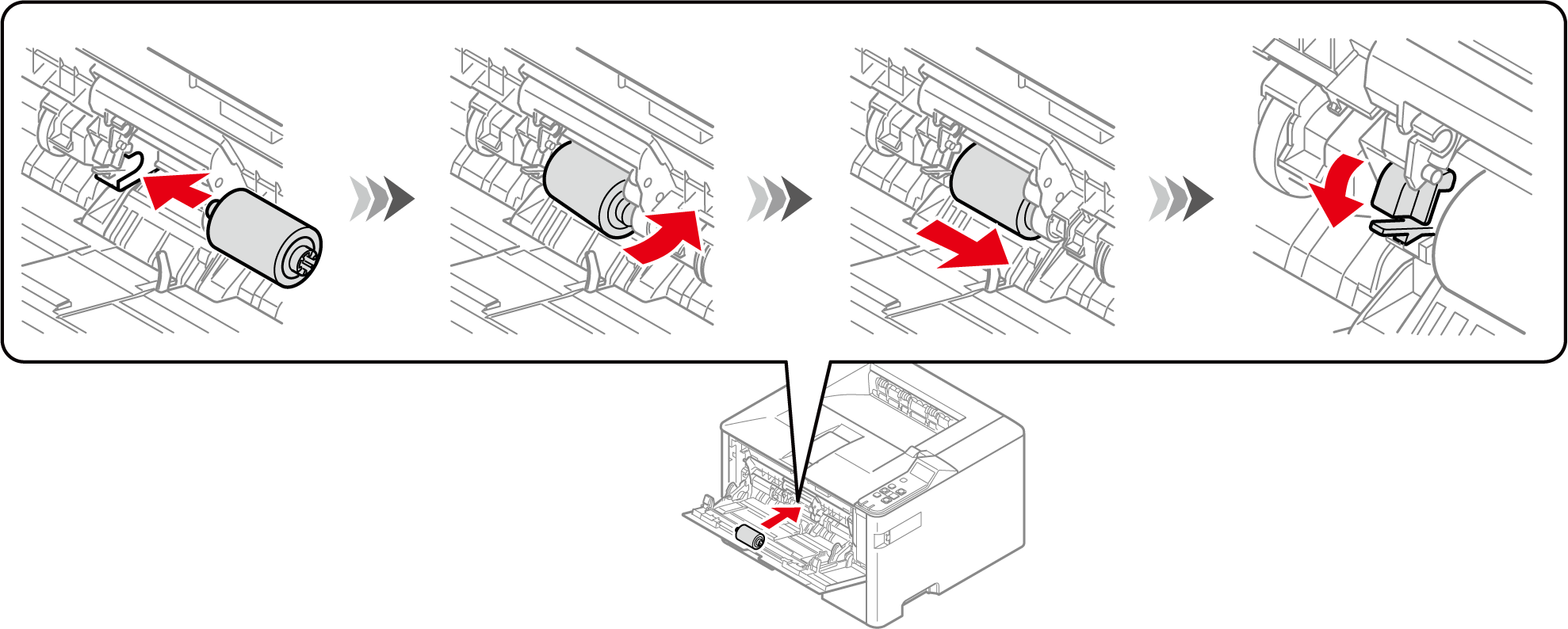

Prepare un nuevo rodillo de alimentación de papel (sin engranaje). Instale el eje delgado en el lado izquierdo, y deslícelo hacia la derecha para bloquear la guía de la tapa.
- No toque la parte de caucho del rodillo.
Prepare un nuevo rodillo de alimentación de papel (con engranaje). Con sus engranajes en el lado derecho, introduzca el rodillo de alimentación de papel (con engranajes) en el agujero superior y empújelo hasta que oiga un clic.

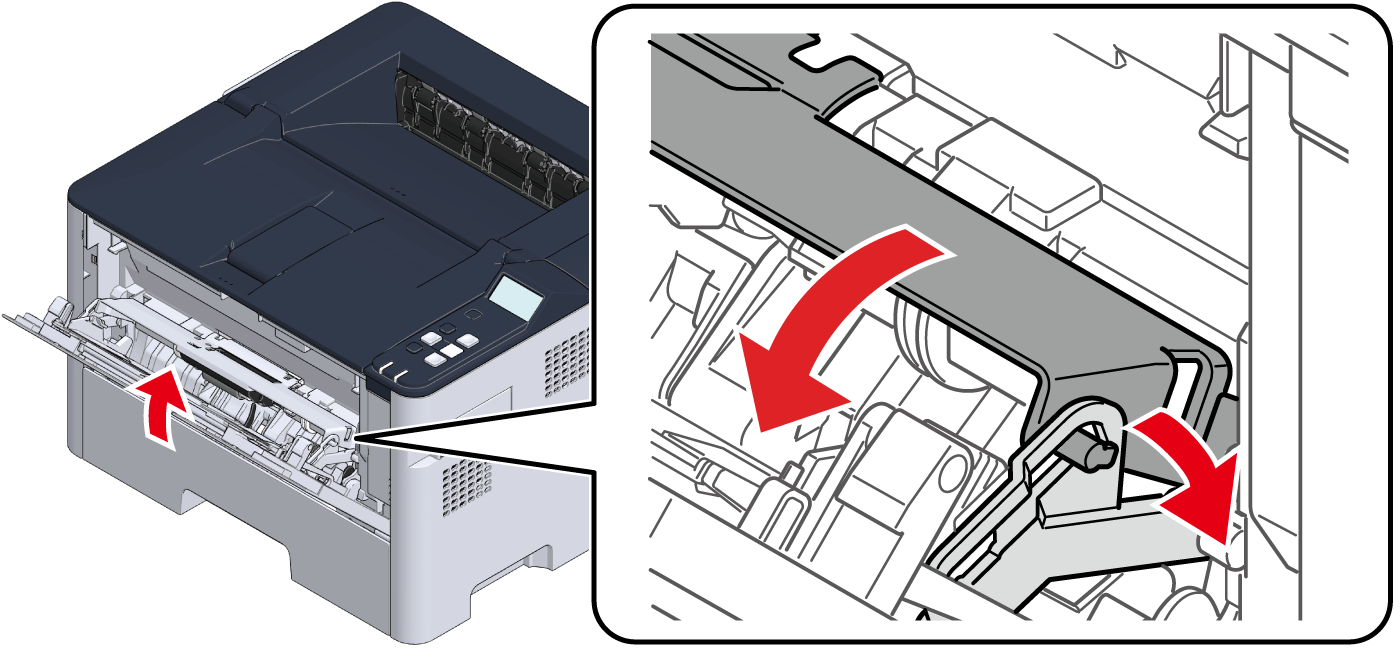

Mientras levanta la bandeja multiuso suavemente, balancee el brazo derecho hacia afuera para bloquear la guía del rodillo.
Siga el mismo procedimiento para bloquear el brazo izquierdo.

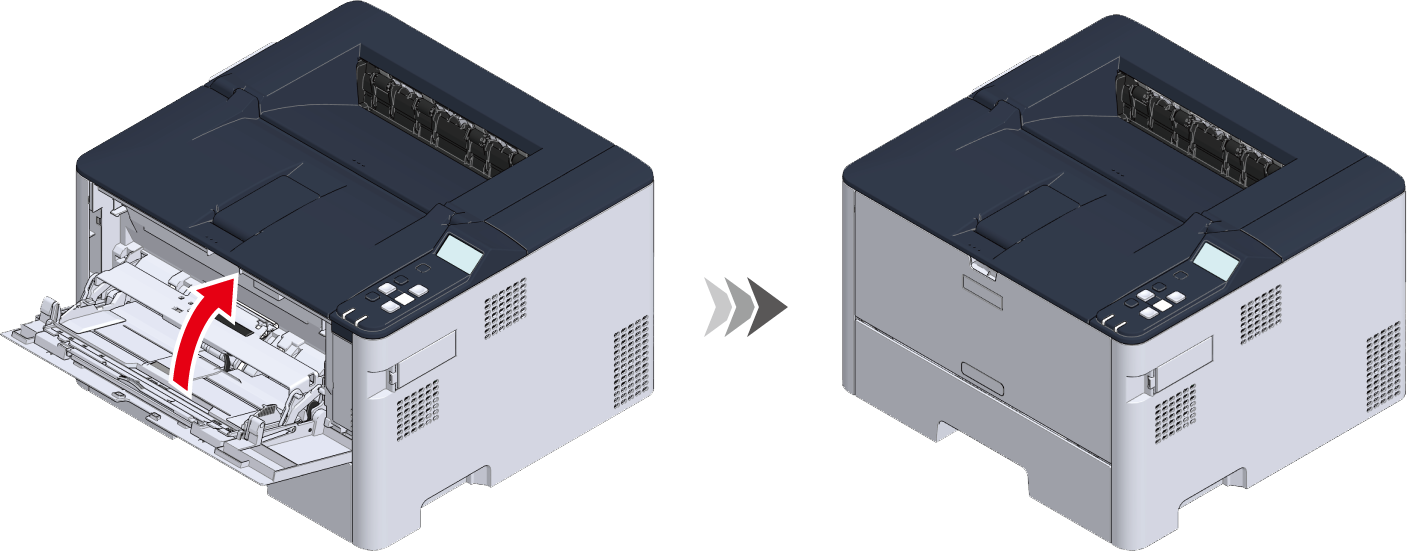

Cierre la bandeja multiuso.
Pulse el botón de encendido para encender esta máquina.
Despeje el contador del rodillo de alimentación de papel de la bandeja multiusos.
En el panel del operador, seleccione [Menus (Menús)] - [Admin Setup (Config. admin.)] - [Others Setup (Otras configuraciones)] - [Paper Feed Roller Counter Clear (Contador del rodillo de alim. de papel despejado)] - [MP Tray Clear (Bandeja multiuso vacía)] - [Execute (Ejecutar)] - [Yes (Sí)], y pulse el botón de «OK».
