Sustitución del tambor de imagen

Este apartado explica cómo sustituir el tambor de imagen por uno nuevo y seguir usando el mismo cartucho de tóner.

Consulte "Sustitución del tambor de imagen y el cartucho del tóner" si quiere sustituir el tambor de imagen y el cartucho del tóner al mismo tiempo por otros nuevos.

  • Si adjunta el cartucho de tóner existente a un nuevo tambor de imagen, es posible que la cantidad restante del cartucho de tóner no se visualice correctamente. Cuando se muestre "Toner Low (Tóner bajo)" o "Toner Empty. Waste Toner Full. (Tóner vacío. Tóner residual lleno.)" puede aparecer después del reemplazo.

  • Use consumibles OKI originales para un funcionamiento óptimo.

  • No usar consumibles no originales puede anular la garantía o el contrato de mantenimiento. (El uso de consumibles no originales no necesariamente causará fallos, pero tenga en cuenta su uso.)


  1. Prepare un tambor de imagen nuevo.

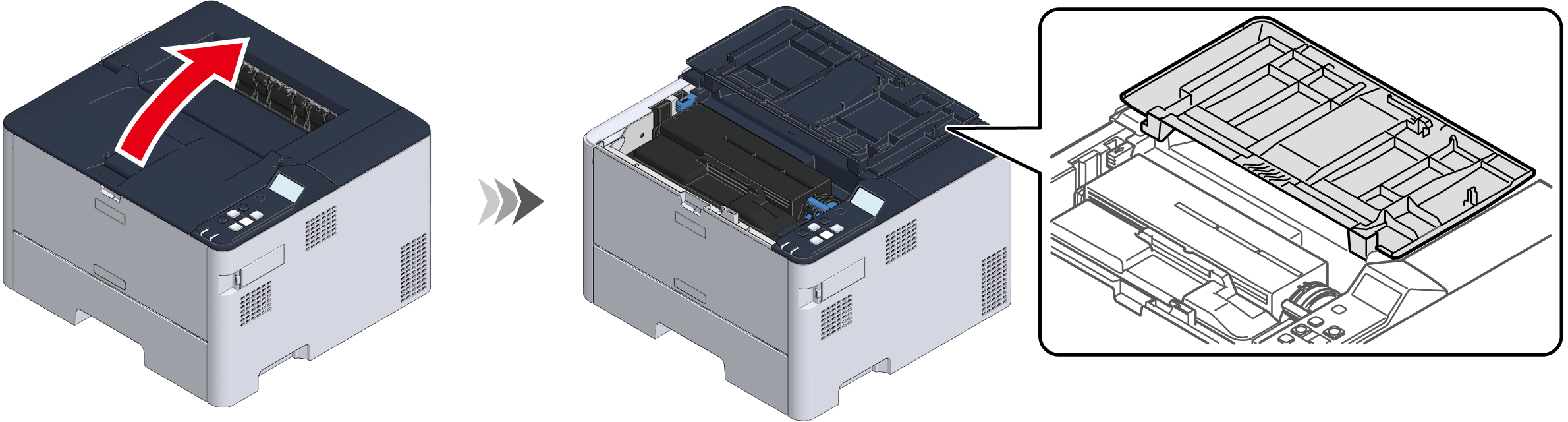

  2. Abra la tapa superior (frontal).

    • No coloque ningún objeto en la tapa abierta.

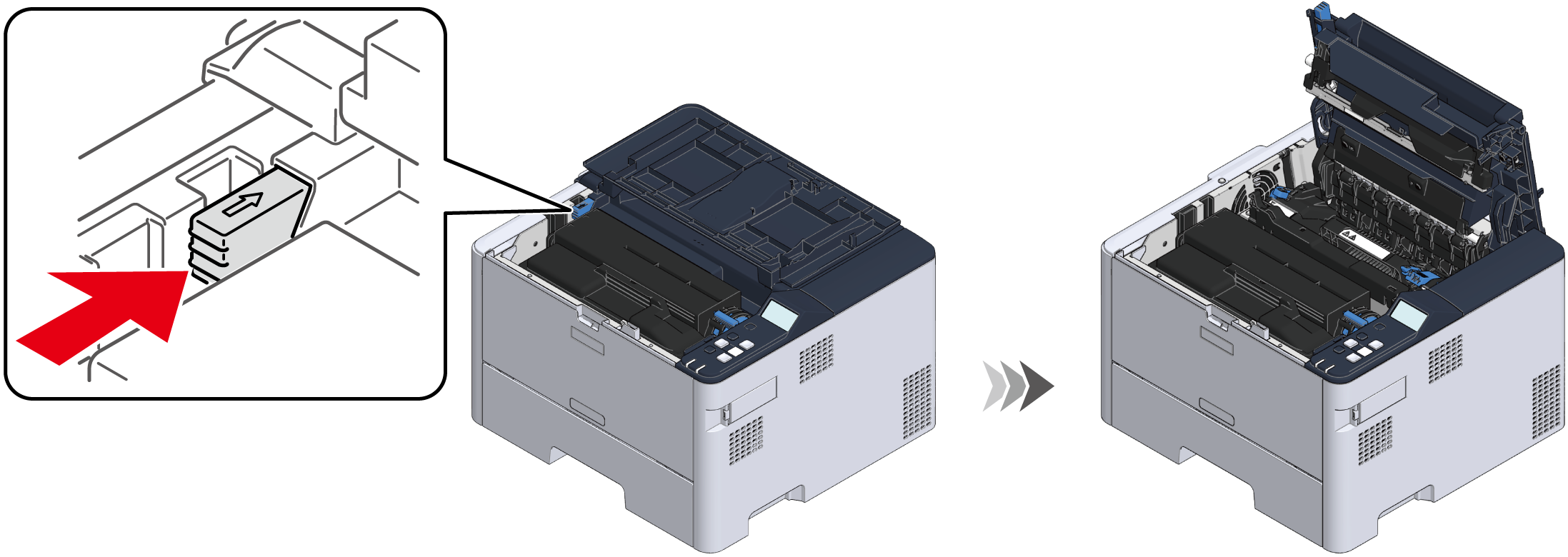

  3. Pulse el botón azul situado a la izquierda en la máquina para abrir la tapa superior (completa).

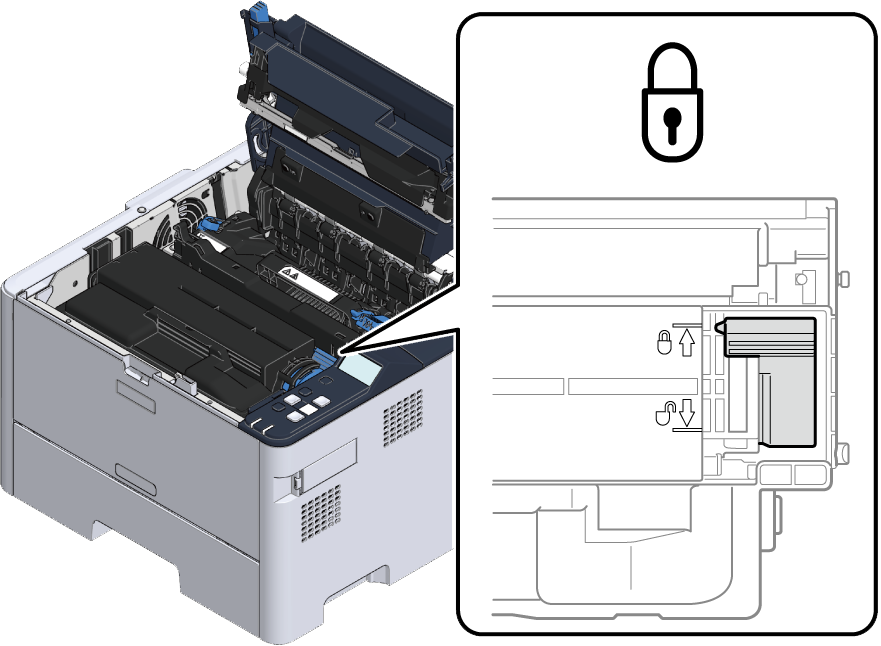

  4. Compruebe que la palanca azul en el lado derecho del cartucho de tóner esté alineada con la marca de bloqueo.

    • No toque la palanca azul. Si se mueve la palanca, el cartucho de tóner puede desprenderse cuando se retira el tambor de imagen, lo que provoca que el tóner se disperse.

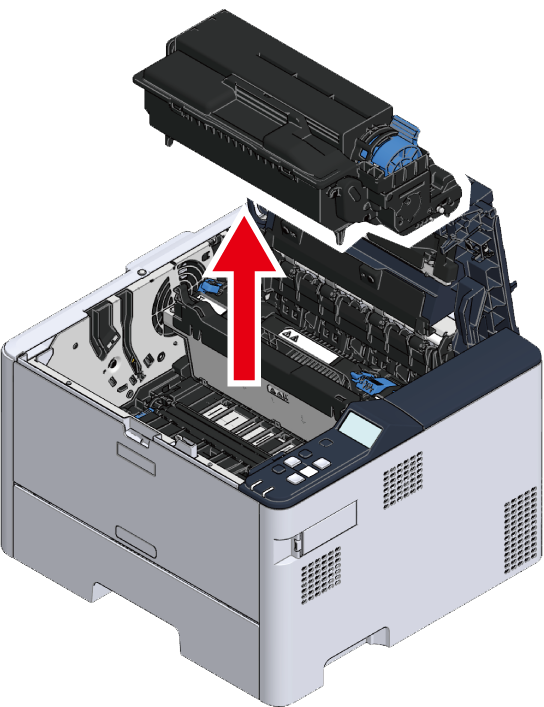

  5. Extraiga el tambor de imagen. Retire el tambor de imagen junto con el cartucho de tóner adjunto.

  6. Coloque el tambor de imagen y el cartucho del tóner sobre una superficie plana tapa con un periódico o similar.

  7. Retire el tambor de imagen nuevo de su bolsa de embalaje y luego, colóquelo sobre una superficie plana tapa con un periódico o similar.

    • Manipule los consumibles y piezas con cuidado ya que (el tubo verde del) el tambor de imagen se puede dañar fácilmente.

    • No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (1500 lux aproximadamente o superior). No lo deje más de 5 minutos bajo la luz ambiente sin cubrir.

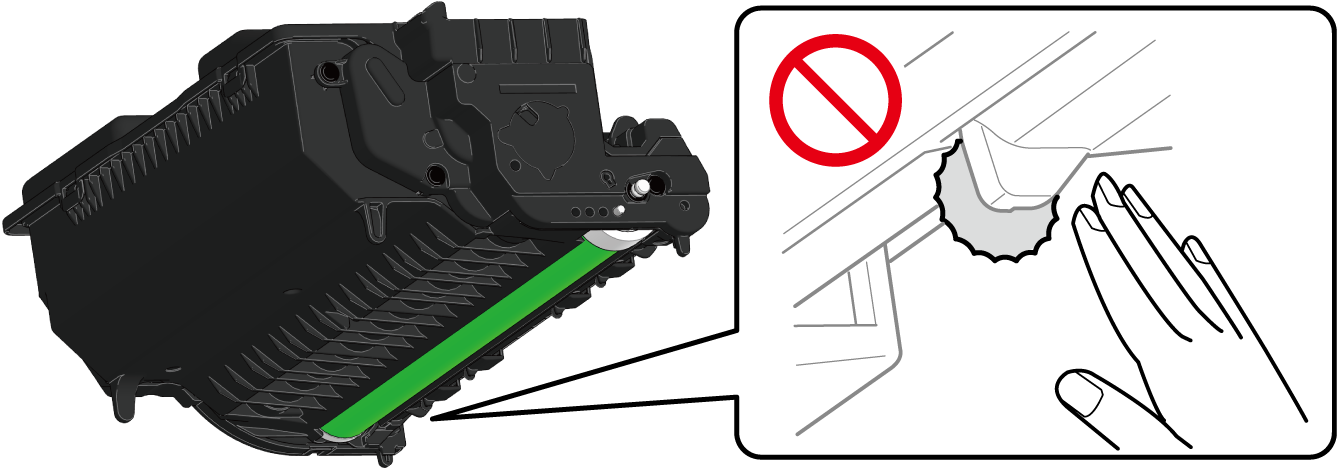

    • No toque los engranajes de la parte inferior del tambor de la imagen.

  8. Saque el desecante.

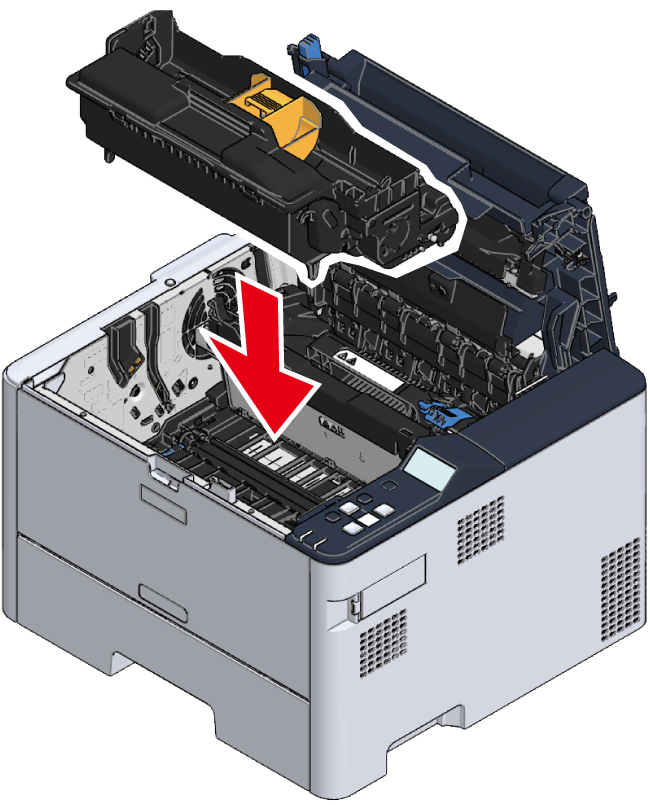

  9. Instale el tambor de imagen nuevo en la unidad principal.

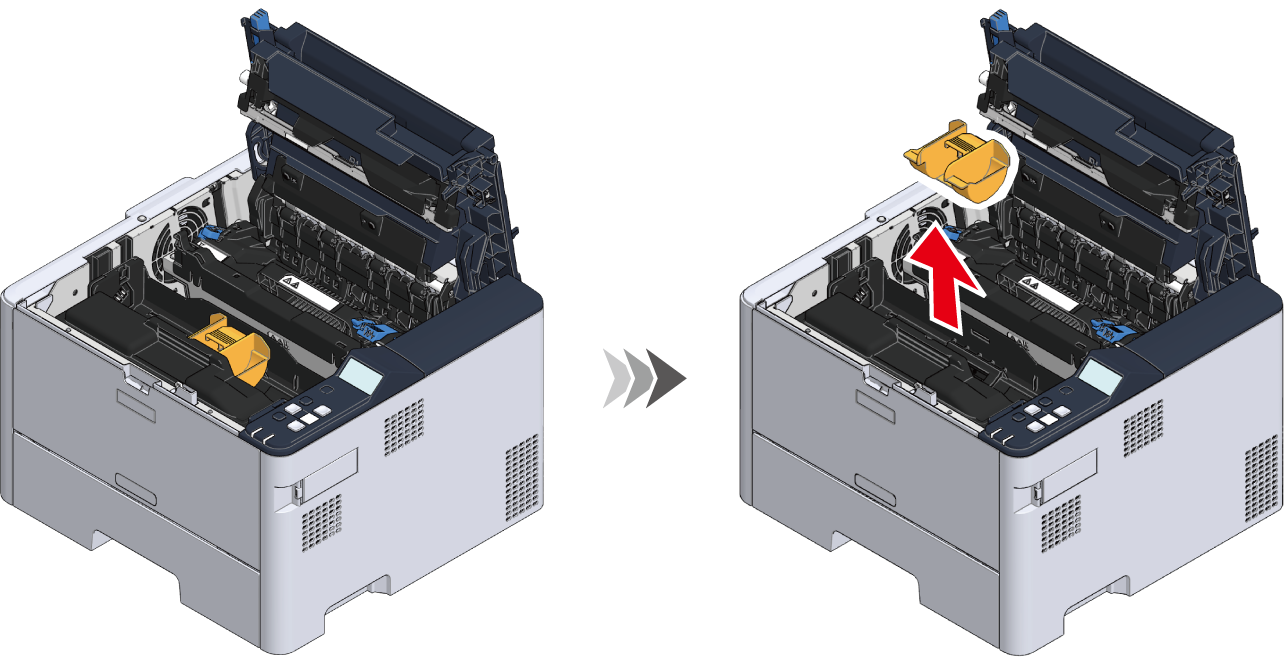

  10. Quite el tapa del tóner junto al tambor de imagen nuevo.

    • Aguante la tapa del tóner con ambas manos y tenga cuidado de no golpearla en los objetos circundantes. El tóner en la tapa del tóner puede dispersarse y manchar su ropa.

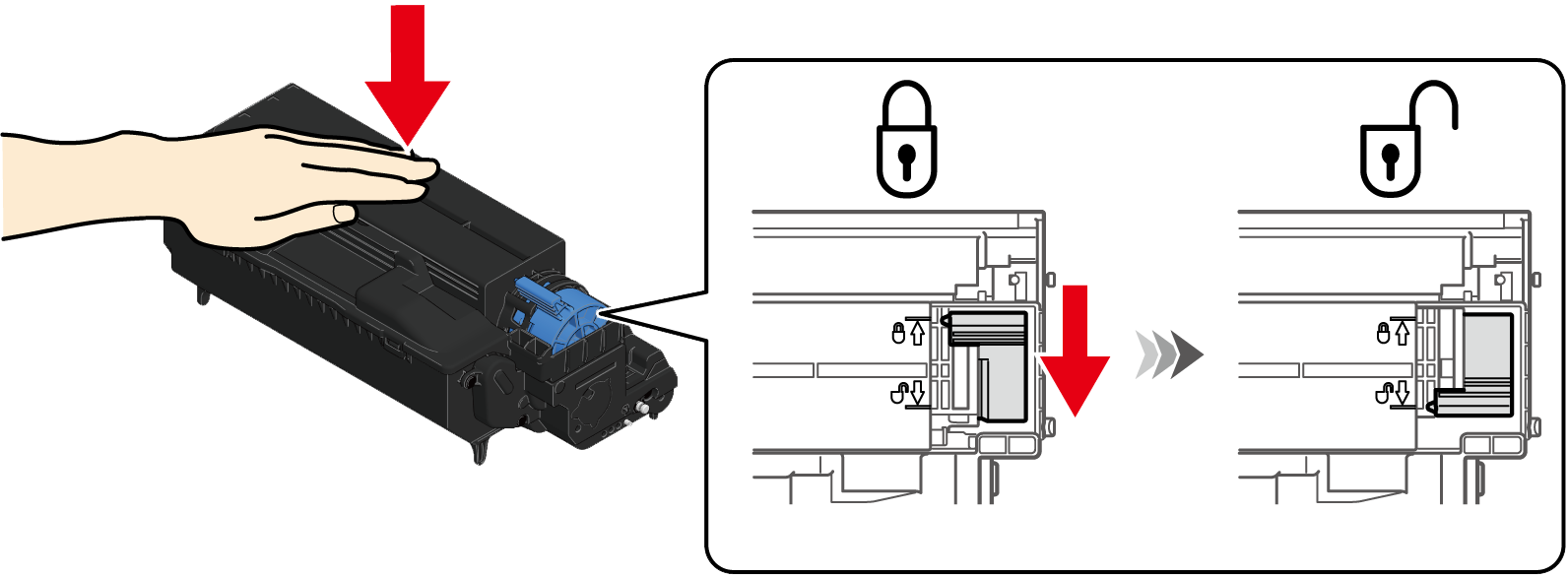

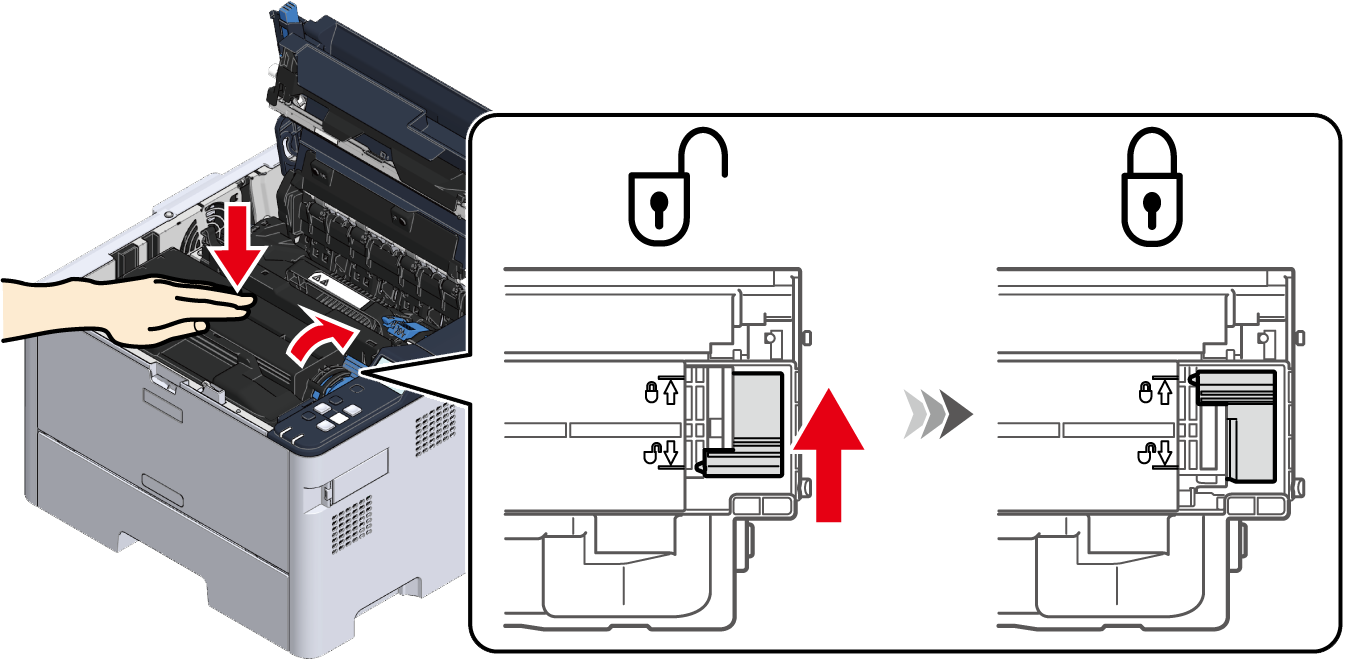

  11. Para el tambor de imagen usado y el cartucho de tóner eliminados en los pasos 5-6, pulse hacia abajo desde la parte superior y luego gire la palanca azul en el lado derecho del cartucho de tóner en la dirección de la marca de desbloqueo hasta que se detenga.

  12. Mientras presiona el tambor de imagen, retire el cartucho de tóner levantando su lado derecho.

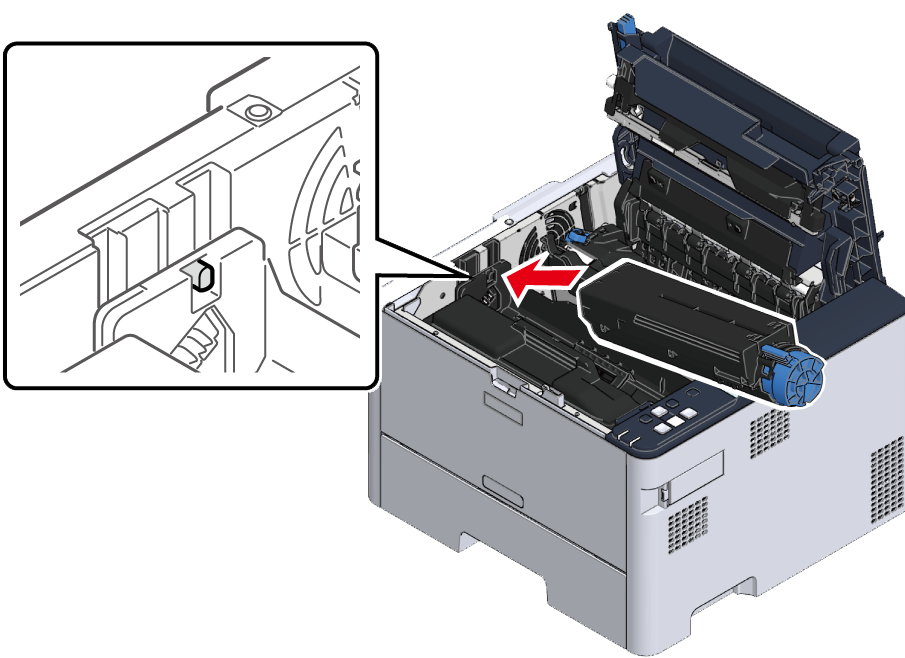

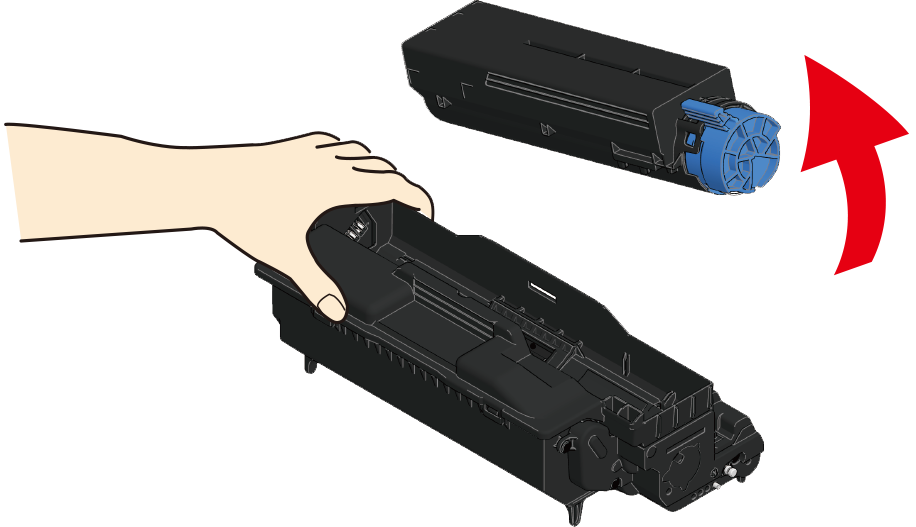

  13. Incline el lado izquierdo del cartucho de tóner hacia abajo, introduzca el cartucho de tóner para que quede apretado contra la protuberancia en el tambor de imagen nuevo y luego baje su lado derecho.

  14. Pulse el cartucho de Tóner desde la parte superior, luego gire la palanca azul en el lado derecho en la dirección de la marca de bloqueo hasta que se detenga.

    • Si el cartucho de tóner no está instalado correctamente, la palanca del cartucho de tóner no girará.

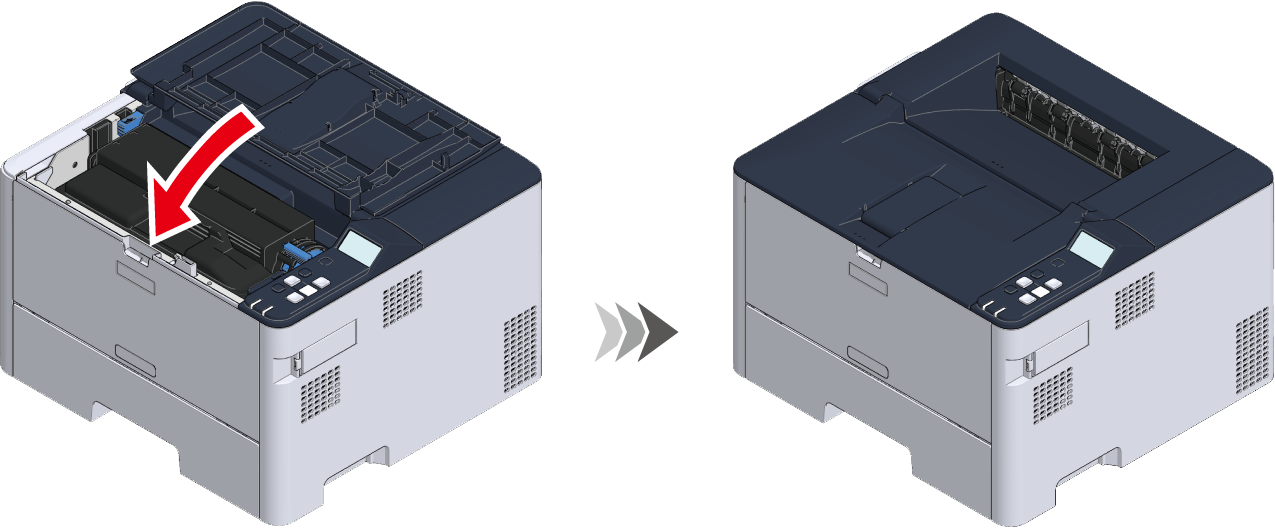

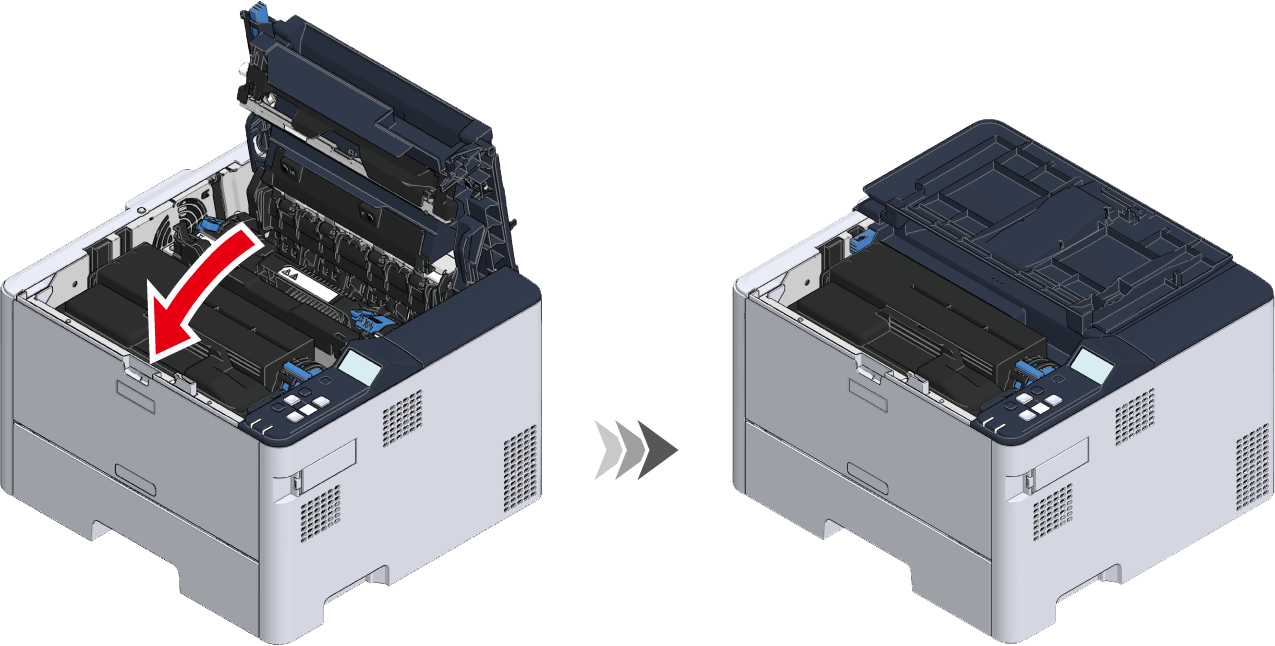

  15. Cierre la tapa superior desde el lado trasero.

  16. Cierre la tapa superior (frontal).

  • Recicle el tambor de imagen usado.
