Reemplazar el kit de mantenimiento

El kit de mantenimiento es un conjunto de una unidad de fusor y un rodillo de transferencia. Siga el procedimiento que se describe a continuación para reemplazar la unidad del fusor y el rodillo de transferencia al mismo tiempo.

1. Prepare un nuevo kit de mantenimiento y compruebe que tiene todas las piezas.

   	Fusor unidad

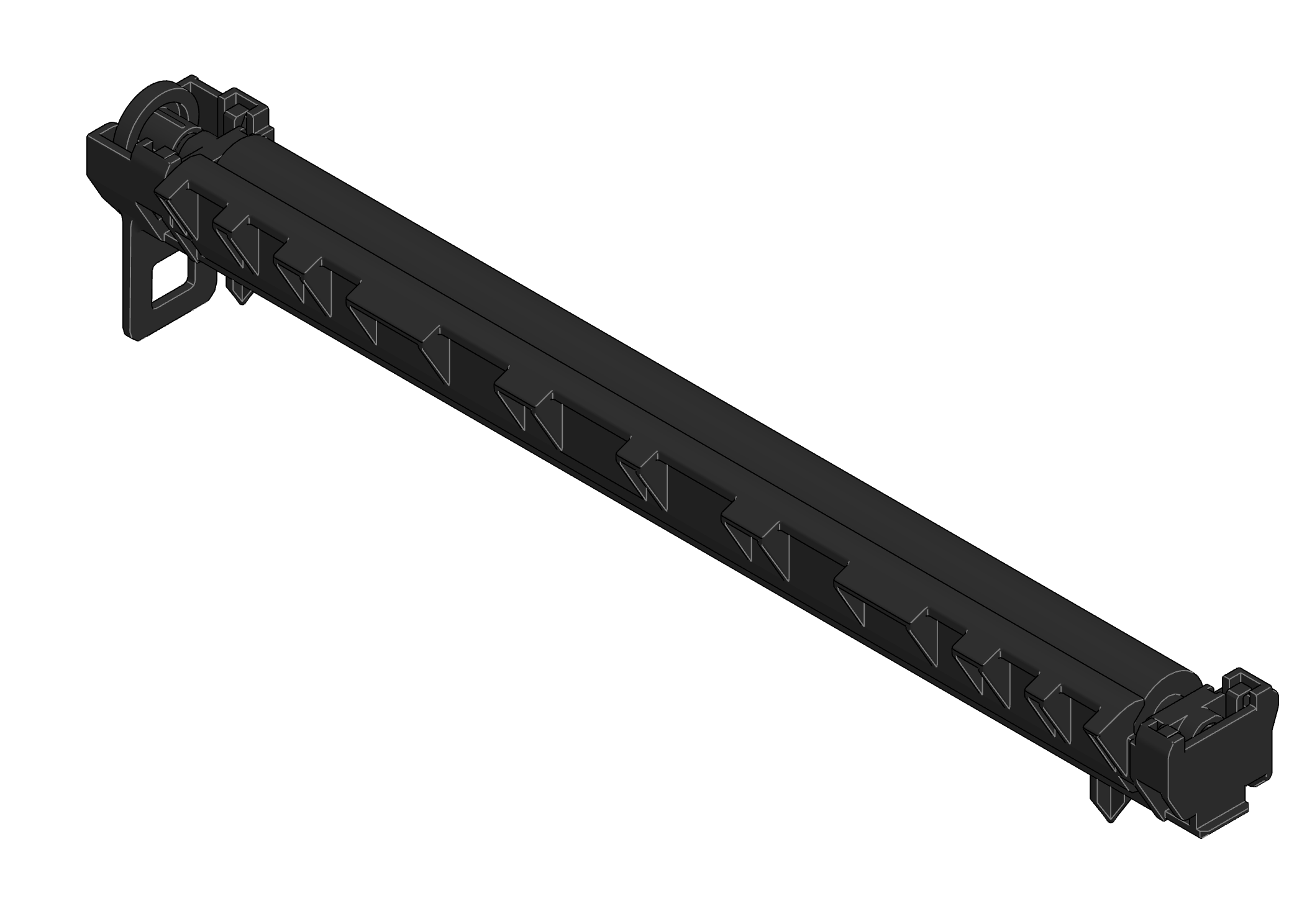

   	Rodillo de transferencia

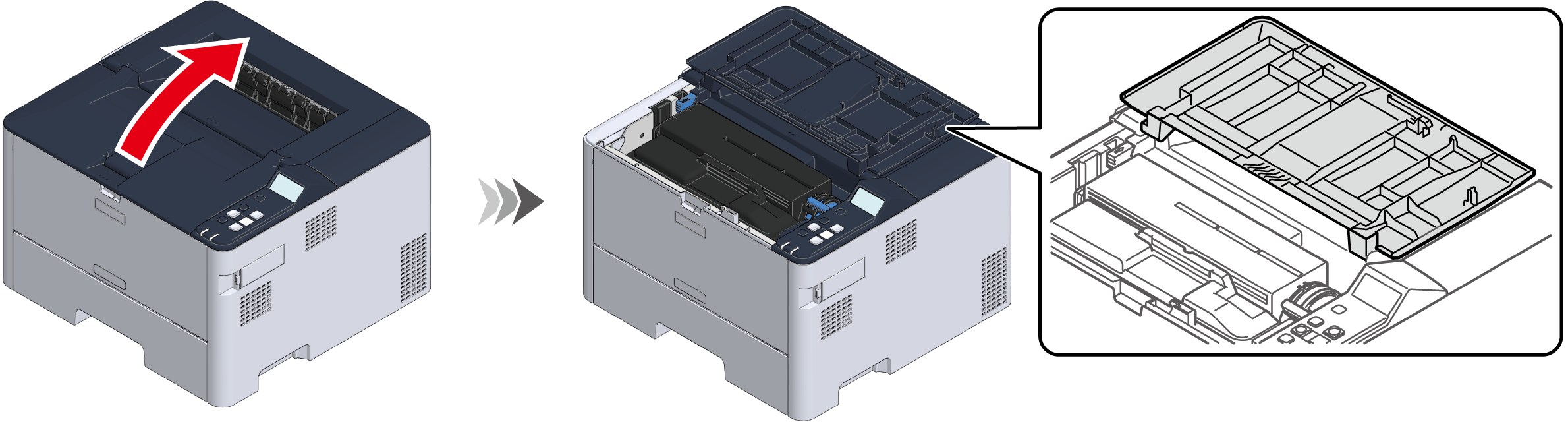

2. Abra la tapa superior (frontal).



   • No coloque ningún objeto en la tapa abierta.

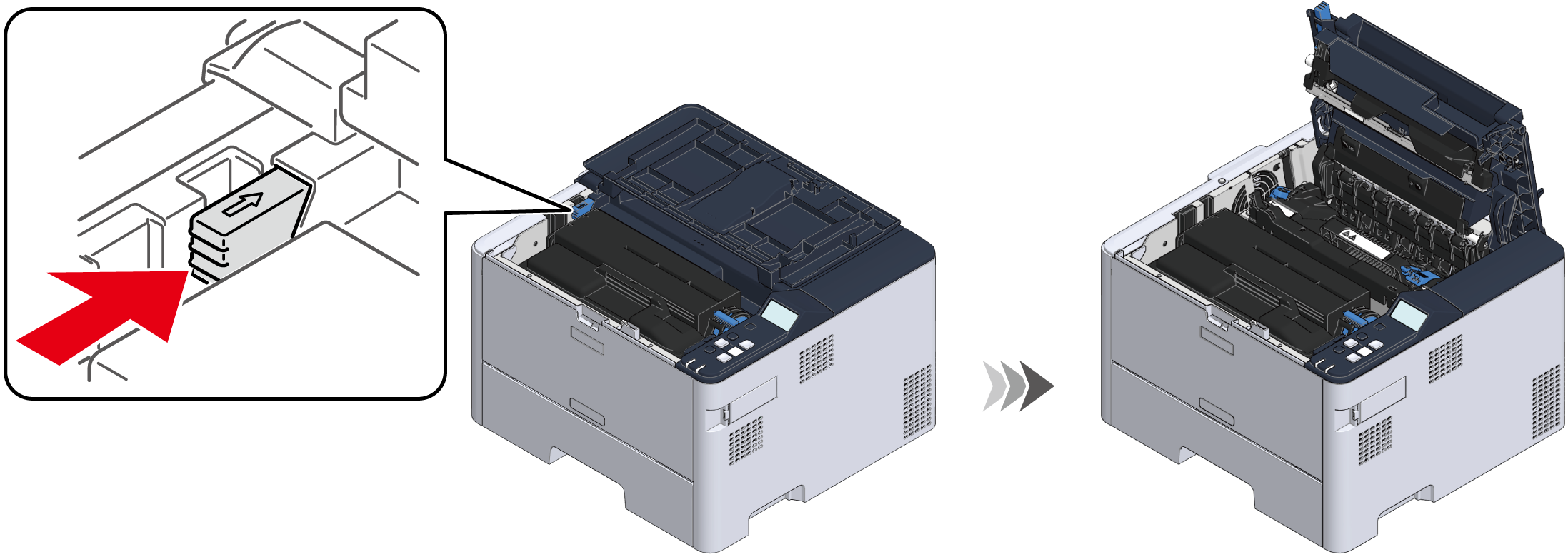

3. Pulse el botón azul situado a la izquierda en la máquina para abrir la tapa superior (completa).

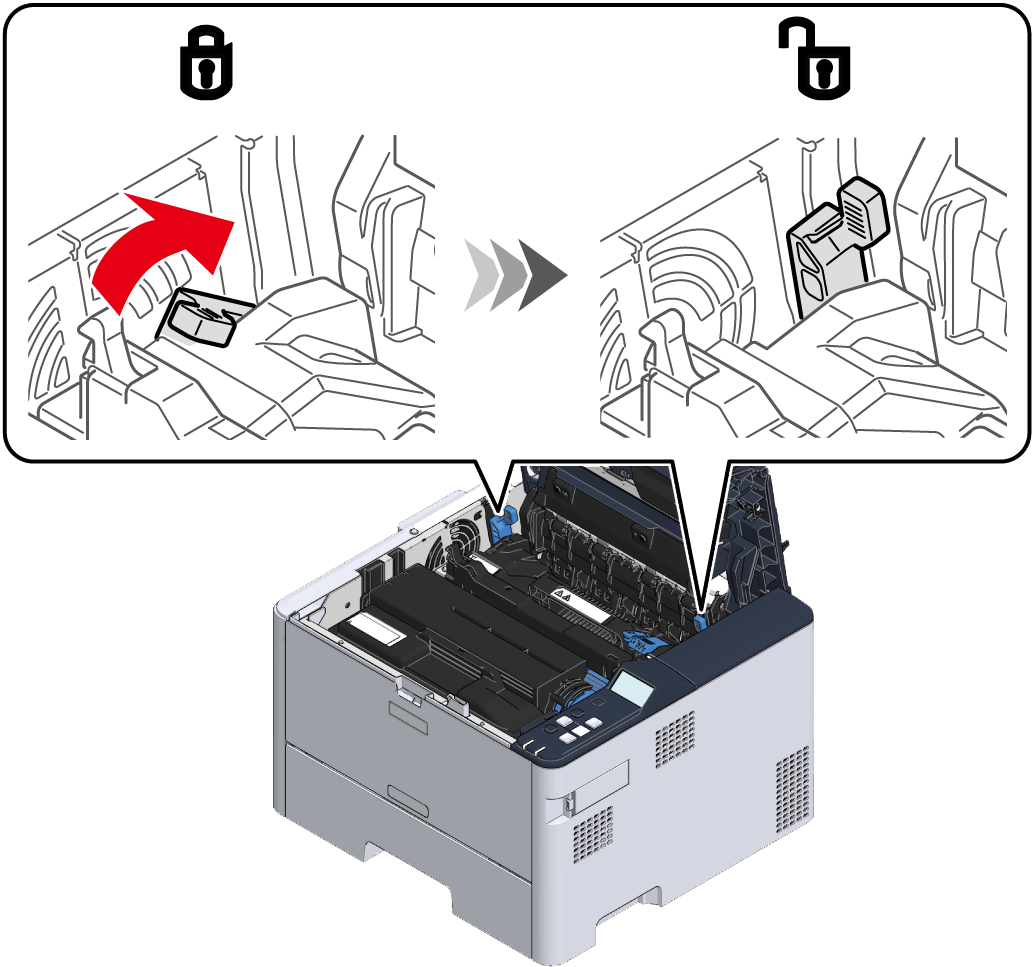

4. Desbloquee la unidad del fusor girando la palanca de bloqueo azul en ambos lados hacia la parte trasera hasta que alcance la posición de la marca de desbloqueo.

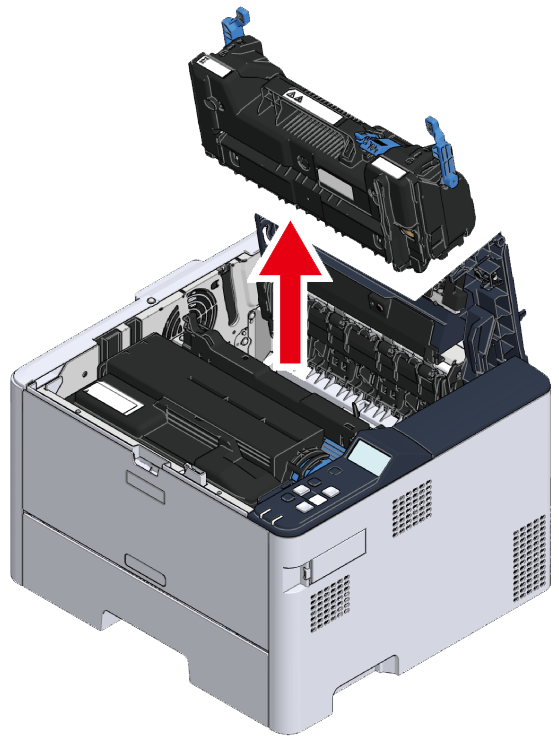

5. Retire la unidad del fusor de esta máquina sujetando sus asas centrales.

   	Puede provocar quemaduras.
   Puesto que el fusor puede calentarse, tenga cuidado durante el funcionamiento y sostenga siempre el mango para levantarlo. Si está caliente, espere a que se enfríe antes de comenzar a trabajar.

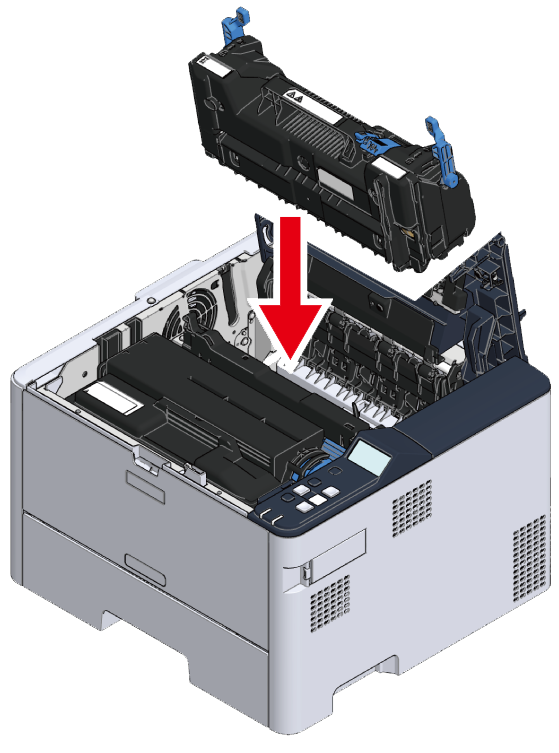

6. Instale la nueva unidad de fusor en esta máquina.



7. Bloquee la unidad del fusor girando la palanca de bloqueo azul en ambos lados hacia la parte delantera hasta que alcance la posición de la marca de bloqueo.

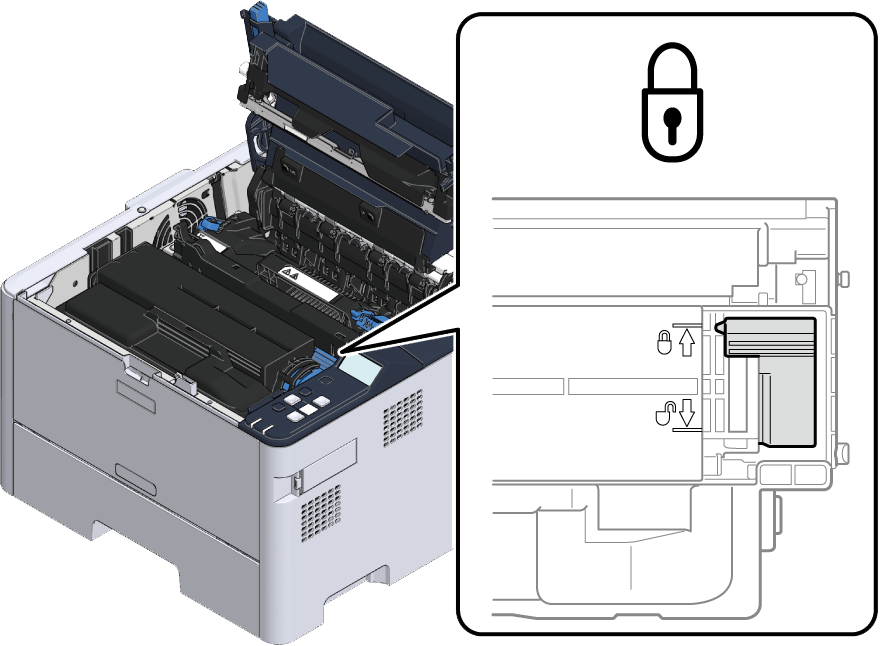

8. Compruebe que la palanca azul en el lado derecho del cartucho de tóner esté alineada con la marca de bloqueo.



   • No toque la palanca azul. Si se mueve la palanca, el cartucho de tóner puede desprenderse cuando se retira el tambor de imagen, lo que provoca que el tóner se disperse.



9. Extraiga el tambor de imagen. Retire el tambor de imagen junto con el cartucho de tóner adjunto.

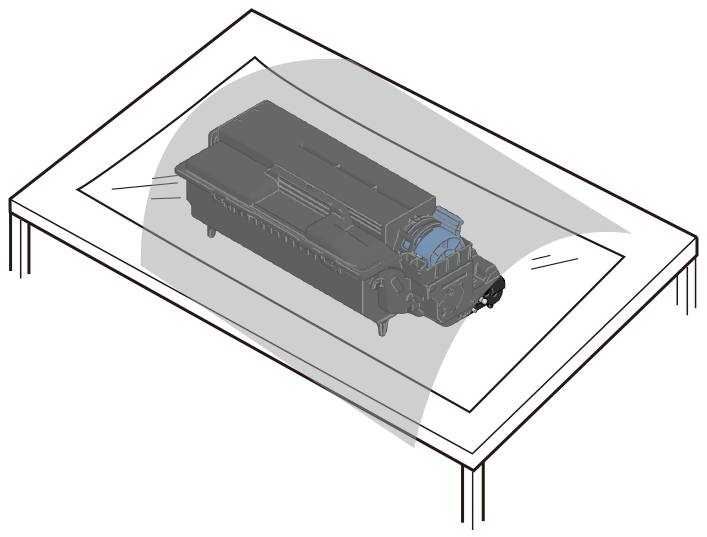

10. Coloque el tambor de imagen y el cartucho de tóner extraídos sobre una superficie plana y cúbralo con un pedazo de papel o similar para evitar la luz directa.

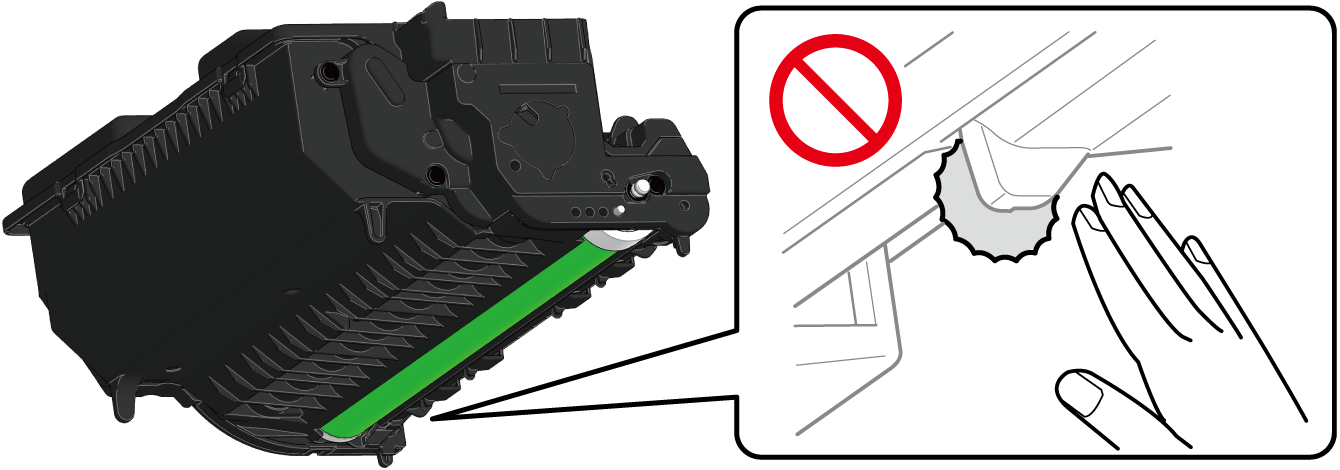

    • Manipule los consumibles y piezas con cuidado ya que (el tubo verde del) el tambor de imagen se puede dañar fácilmente.

    • No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (1500 lux aproximadamente o superior). No lo deje más de 5 minutos bajo la luz ambiente sin cubrir.

    • No toque los engranajes de la parte inferior del tambor de la imagen.








11. Desbloquee la unidad de transferencia girando las manijas azules en ambos lados hacia el lado frontal.



12. Retire la unidad de transferencia.

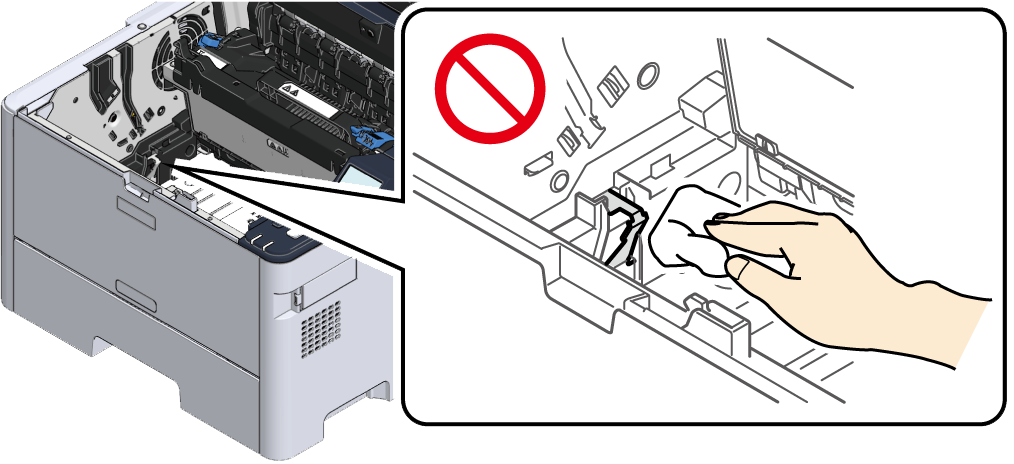

    • No limpie cualquier resto de grasa aplicada a la parte metálica dentro de la unidad principal.





13. Retire el rodillo de transferencia presionando la etiqueta azul en el lado inferior izquierdo de la unidad de transferencia hacia afuera.



    • Tenga cuidado de no tocar esta parte de la esponja en el centro.



14. Saque el nuevo rodillo de transferencia fuera de su caja de embalaje.

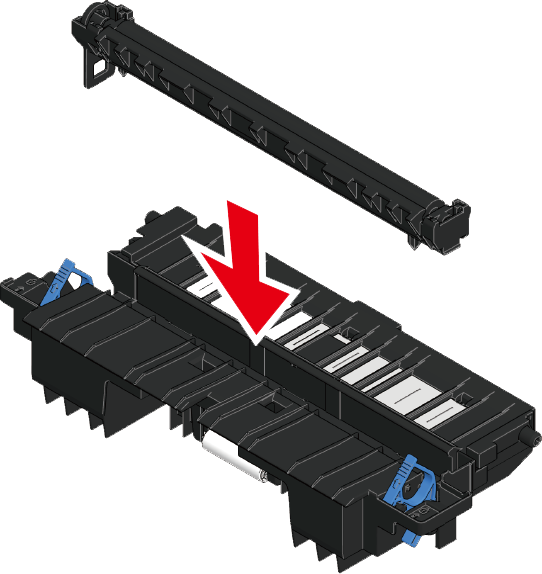

15. Instale el rodillo de transferencia a la unidad de transferencia con el mango azul de la unidad de transferencia en el lado frontal y la etiqueta azul del rodillo de transferencia en el lado izquierdo.



    • Tenga cuidado de no tocar esta parte de la esponja en el centro.



16. Instale la unidad de transferencia en esta máquina.





17. Bloquee la unidad de transferencia inclinando sus palancas azules izquierda y derecha hacia la parte posterior.

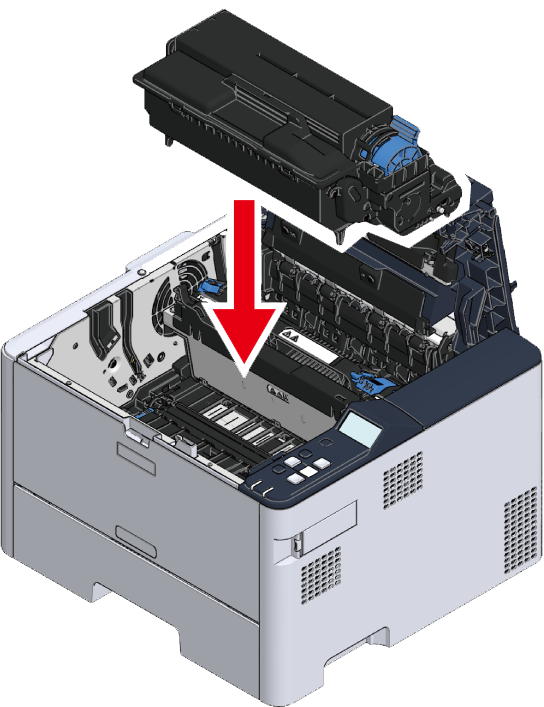

18. Instale el tambor de imagen junto con el cartucho de tóner en esta máquina.



19. Cierre la tapa superior desde el lado trasero.



20. Cierre la tapa superior (frontal).
