1-2. Installazione del modulo LAN cablato esteso (Per LAN2 cablata)

Installalo se desideri collegare questa macchina a due reti diverse con una LAN cablata. Dopo l'installazione, devi attivare il modulo LAN cablato sul pannello operatore.

Questa sezione descrive la procedura per l’installazione del modulo LAN cablato esteso e l'abilitazione del modulo LAN cablato esteso dal pannello operatore.

1. Premere il pulsante di accensione per spegnere il dispositivo, quindi scollega il cavo di alimentazione.



   • Se la installi mentre l’alimentazione è accesa, l’unità principale o il modulo LAN cablato esteso potrebbero essere danneggiati.

   Spegnimento

2. Inserire il modulo LAN cablato esteso nella porta USB host.

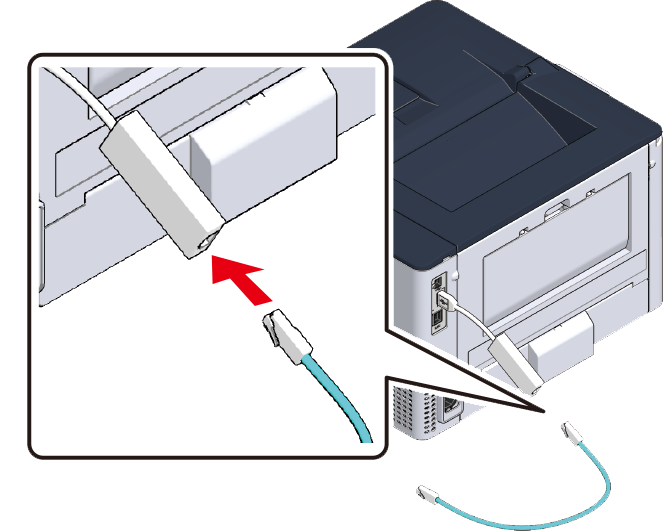

3. Collegare il cavo di alimentazione alla macchina e un'estremità del cavo LAN al modulo LAN cablato esteso.

   Inizializzazione all’accensione



4. Collegare l'altra estremità del cavo LAN all’hub.



5. Premere il pulsante di accensione per accendere la macchina.

6. Premere il pulsante di scorrimento ▼ sul pannello dell’operatore per selezionare [Menus (Menu)], e premere «OK».



7. Premere ▼ diverse volte per selezionare [Admin Setup (Amministrazione)] e premere «OK».



8. Premere ▲ o ▼ per selezionare la password admin e premere «OK».

   Password Amministratore



9. Controllare che sia selezionato [Network Setup (Parametri rete)] e premere «OK».



10. Controllare che sia selezionato [General Setup (Impostazioni generali)] e premere «OK».



11. Controllare che sia selezionato [Extended Network (Rete estesa)] e premere «OK».



12. Premere ▼ per selezionare [Wired LAN2 (Cablato (LAN2))] e premere «OK».



13. Quando viene visualizzato [Are you sure? (Sei sicuro?)], controllare che sia selezionato [Yes (Sì)] e premere «OK».



14. La macchina ripartirà, quindi attenddere fino a che non appare la schermata di standby.

15. Premere il pulsante di scorrimento ▼ sul pannello dell’operatore per selezionare [Menus (Menu)], e premere «OK».



16. Premere ▼ diverse volte per selezionare [Admin Setup (Amministrazione)] e premere «OK».



17. Premere ▲ o ▼ per selezionare la password admin e premere «OK».

    Password Amministratore



18. Controllare che sia selezionato [Network Setup (Parametri rete)] e premere «OK».



19. Premere ▼ diverse volte per selezionare [Wired(LAN2) Setup (Impostazioni cablate (LAN2))] e premere «OK».



20. Controllare che sia selezionato [Wired(LAN2) (Cablato (LAN2))] e premere «OK».



21. Controllare che sia selezionato [Enable (Si)] e premere «OK».
