Installazione del cassetto aggiuntivo
 | Potrebbero verificarsi lesioni. |  |
La macchina potrebbe ribaltarsi. Assicurarsi di attaccare i consumabili forniti. | ||
Installare il cassetto aggiuntivo se desideri aumentare la quantità di carta che può essere caricata. Dopo l’installazione, Impostare il numero di cassetti nel driver di stampa.
Si possono installare un massimo di 3 cassetti aggiuntivi. Assicurarsi di attaccare i consumabili forniti.
Per installare 2 o più cassetti aggiuntivi, installare il supporto girevole opzionale dedicato e impostare i piedini antiribaltamento per evitare il rischio di ribaltamento.
Per installare la macchina su un tavolo, si consiglia di installare un cassetto aggiuntivo.
Per installare il cassetto aggiuntivo serve un cacciavite a testa piatta.
- La confezione e i materiali d’imbottitura sono necessari per spedire il cassetto aggiuntivo. Conservali correttamente invece di gettarli.
Quando è usato un cassetto aggiuntivo per la stampa, se la posizione della stampa cambia, la posizione della stampa è corretta da ogni cassetto aggiuntivo. Per i dettagli, vedere "Correggere la posizione di stampa del cassetto".
Questa sezione prende come esempio il caso in cui un cassetto aggiuntivo è installato in B433.

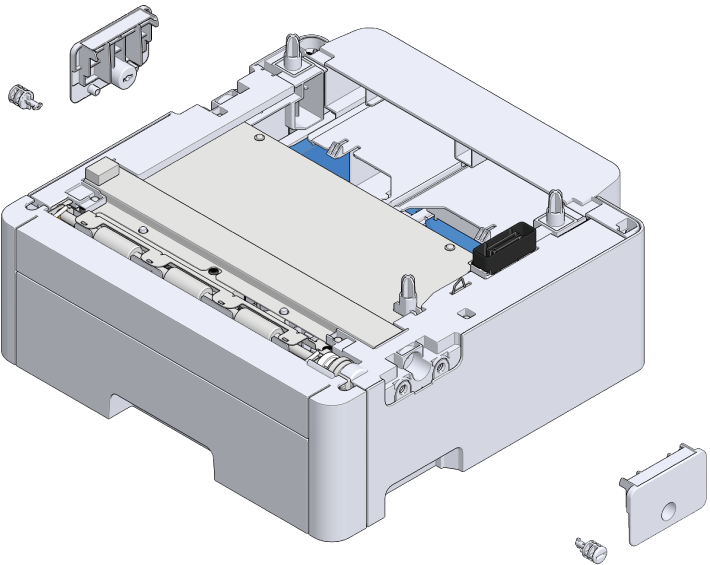

Verificare di avere tutte le parti del cassetto aggiuntivo.
Cassetto aggiuntivo
Componenti di collegamento (x2)Viti (x2)
Premere il pulsante di accensione per spegnere l'unità principale e scollegare il cavo di alimentazione e tutti gli altri cavi.
- Assicurarsi di spegnere l'alimentazione, scollegare il cavo di alimentazione e tutti gli altri cavi, quindi installare il cassetto aggiuntivo. Se installi il cassetto aggiuntivo con l’alimentazione accesa, questa macchina e il cassetto aggiuntivo potrebbero rompersi.
- Se lo installi con un cavo collegato, rischi di incastrare i piedi nel cavo.
Installazione del primo cassetto aggiuntivo.

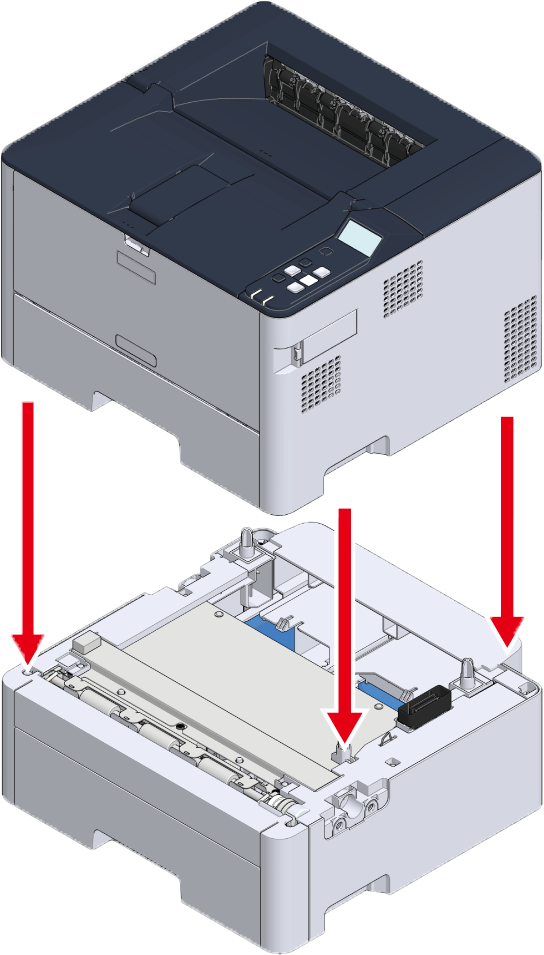

Allineare il lato destro e la parte anteriore dell'unità principale e del cassetto aggiuntivo e impilarli delicatamente in modo che i fori sul fondo dell'unità principale e le sporgenze del cassetto aggiuntivo siano allineati.

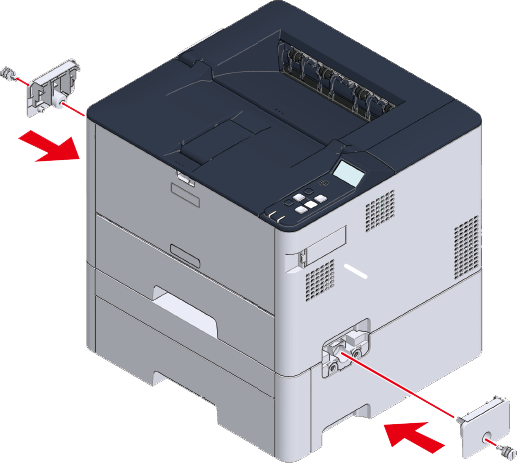

Utilizzare un cacciavite a testa piatta per collegare i lati sinistro e destro dell'unità principale e del cassetto aggiuntivo con i componenti di collegamento in dotazione.
- In questa fase, non spingere l'unità principale a sinistra, a destra, avanti o indietro.
- Quando si sposta la macchina o si sostituiscono i consumabili o parti delle unità di manutenzione o si carica la carta nel cassetto, assicurarsi di attenersi ai seguenti punti per evitare che la stampante si ribalti.
Dopo aver impilato i vassoi di espansione, non spingere l'unità principale a sinistra, a destra, avanti o indietro.

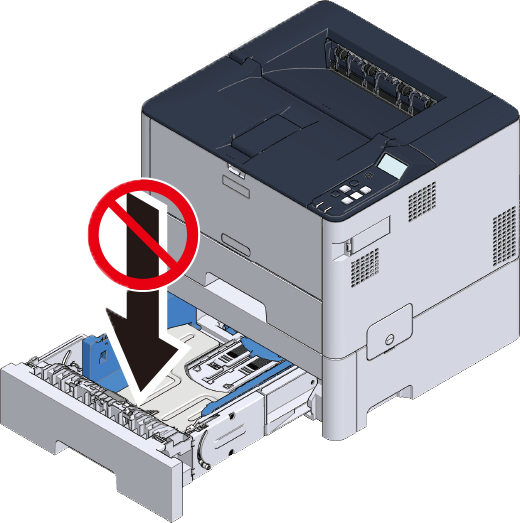

Non premere sul cassetto carta da sopra quando è estratto.
- Non premere sull’unità principale da dietro quando è estratto il cassetto carta.
Ricollegare il cavo di alimentazione o eventuali cavi rimossi all'unità principale.
Premere il pulsante di accensione per accendere la macchina.
- Premere il pulsante di scorrimento ▼ sul pannello dell’operatore per selezionare [Menus (Menu)], e premere «OK».
- Controllare che sia selezionato [Information (Informativo)] e premere «OK».
- Controllare che sia selezionato [Tray Count (Contatore cassetto)] e premere «OK».
- Controllare che il cassetto aggiuntivo installato sia visualizzato sul display.
- Dopo aver confermato il contenuto, premere «CANCEL» per tornare alla schermata di standby.
Dopo aver collegato il PC e la stampante e installato il software, impostare il cassetto aggiuntivo nel driver della stampante.
