Installazione dello stand a rotelle dedicato

	Potrebbero verificarsi lesioni.
La macchina potrebbe ribaltarsi. Assicurarsi di attaccare i consumabili forniti. Per installare due o più cassetti aggiuntivi, assicurati di montare il piede antiscivolo.

È uno stand a rotelle per trasferire il dispositivo.

Ha anche un piede antiscivolo per evitare il rischio di rovesciamento. Si consiglia di usarlo quando è installato il cassetto aggiuntivo.

Servono un cacciavite e un cacciavite a testa piatta per installare lo stand a rotelle.

1. Premere il pulsante di accensione per spegnere l'unità principale e scollegare il cavo di alimentazione e tutti gli altri cavi.



   • Se lo installi con un cavo collegato, rischi di incastrare i piedi nel cavo.

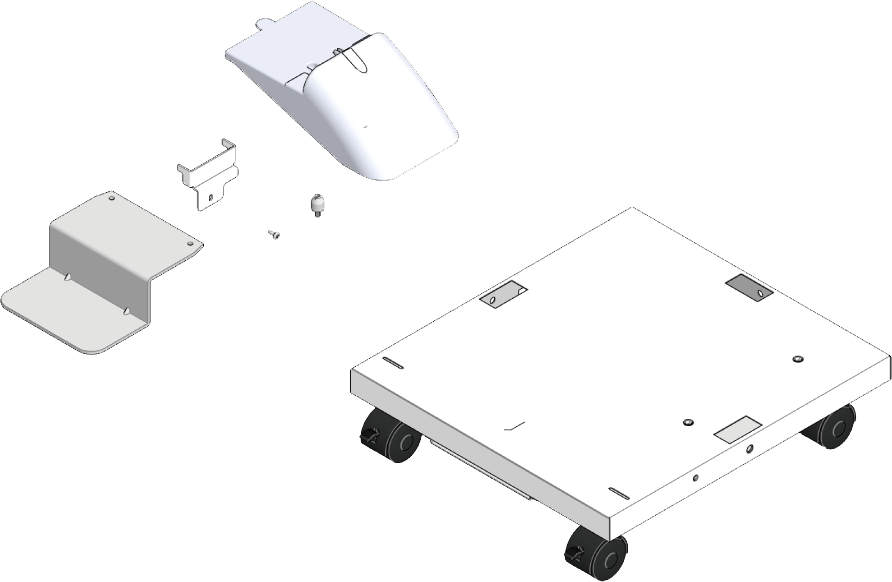

2. Verificare di avere tutte le parti dello stand a rotelle dedicato.

   1. Unità principale
   2. Piede antiscivolo a (x 1)
   3. Piede antiscivolo b (x 3)

   4. Perno di posizionamento (x 2)

   5. Fissaggi in metallo dello stand a rotelle (x 2)
   6. Vite (× 2)

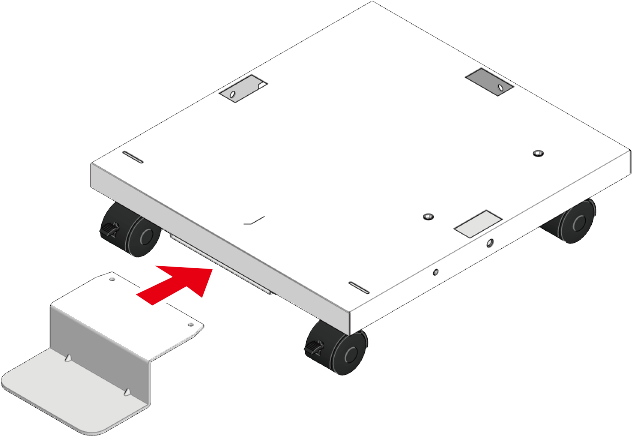

3. Montare il piede antiscivolo a sulla parte anteriore dello stand a rotelle dedicato.

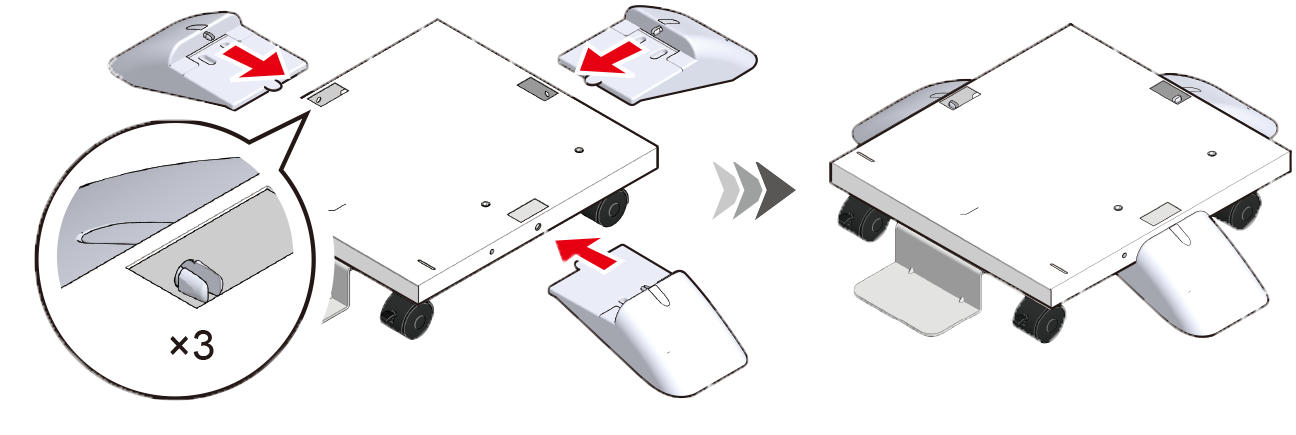

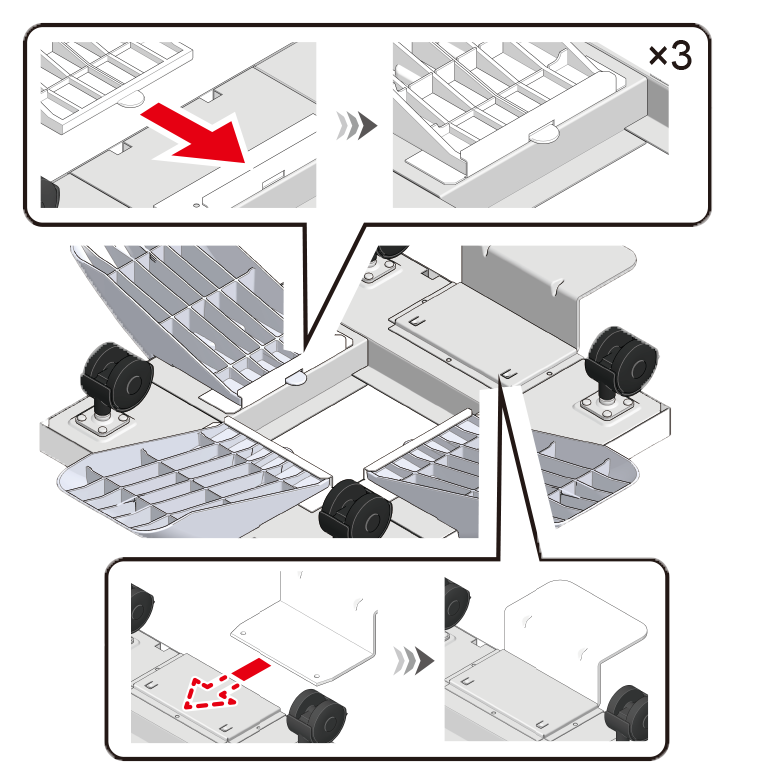

4. Montare il piede antiscivolo b (x 3) su entrambi i lati e dietro lo stand a rotelle dedicato.




5. Verificare che il piede antiscivolo a e il piede antiscivolo b (x 3) siano inseriti in posizione capovolgendo lo stand a rotelle dedicato.

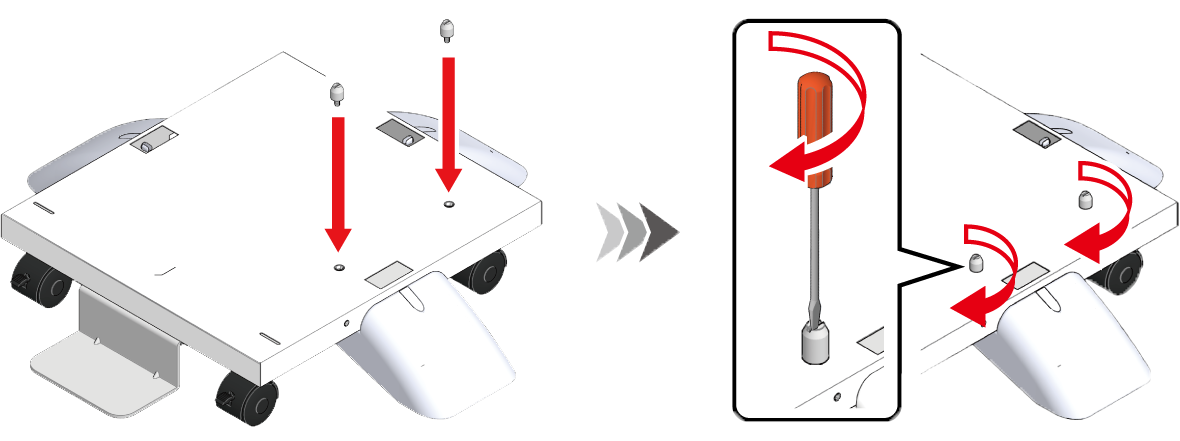

6. Ricapovolgere lo stand a rotelle dedicato e montare il perno di posizionamento (x 2). Ruotare per fissare il perno di posizionamento (x 2) con un cacciavite a punta piatta.

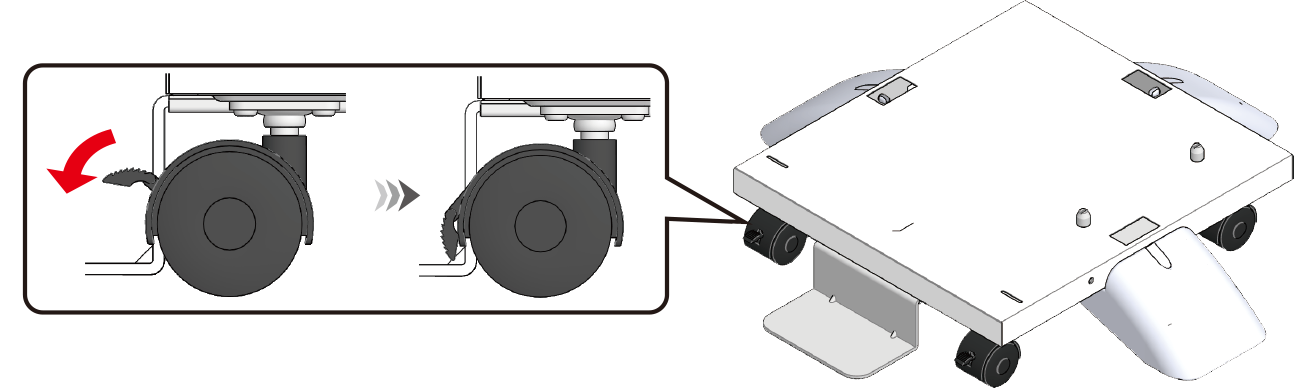

7. Bloccare le rotelle (x 2) per evitare che esse si muovino durante l’installazione dell’unità principale e del cassetto aggiuntivo.

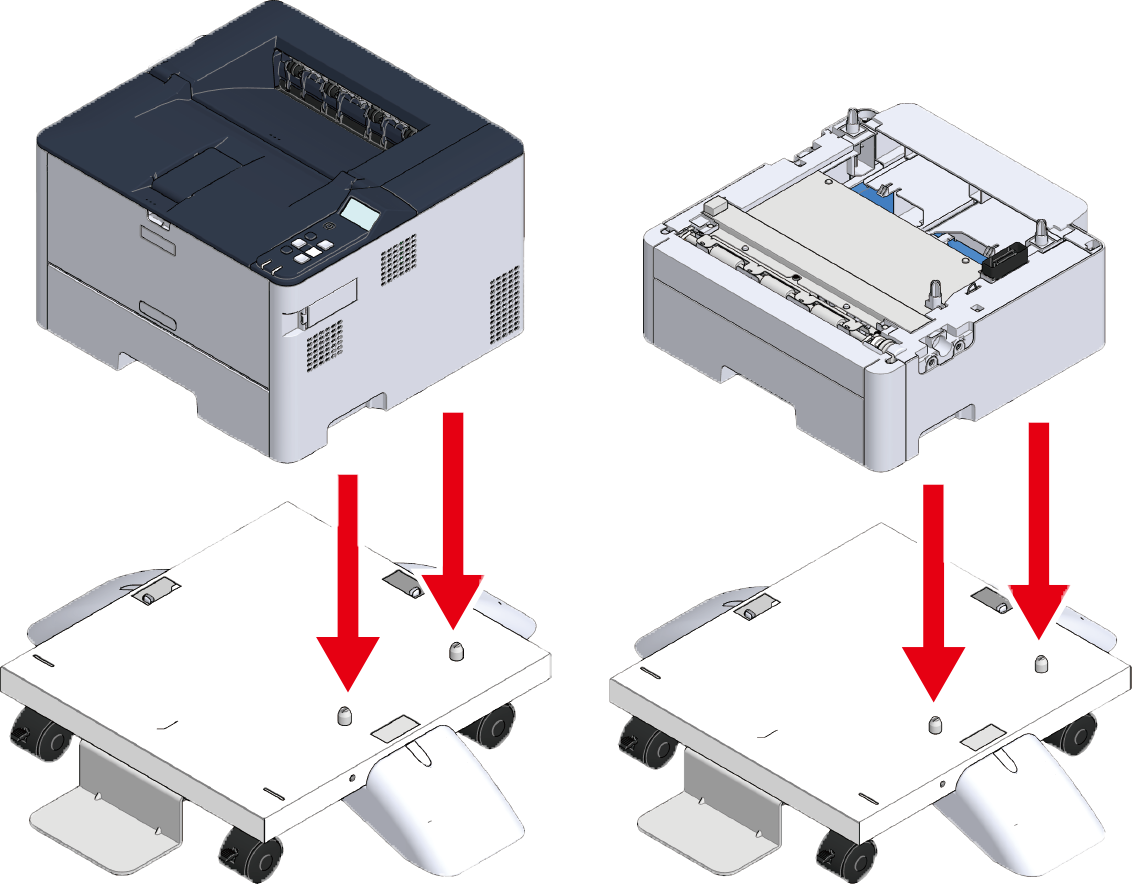

8. Allineare la parte anteriore dell'unità principale o del vassoio di espansione con i fori lunghi su entrambe le estremità del lato anteriore del supporto con rotelle dedicato e impilarli delicatamente in modo che i perni di posizionamento del supporto con rotelle dedicato si inseriscano nei fori sul fondo.

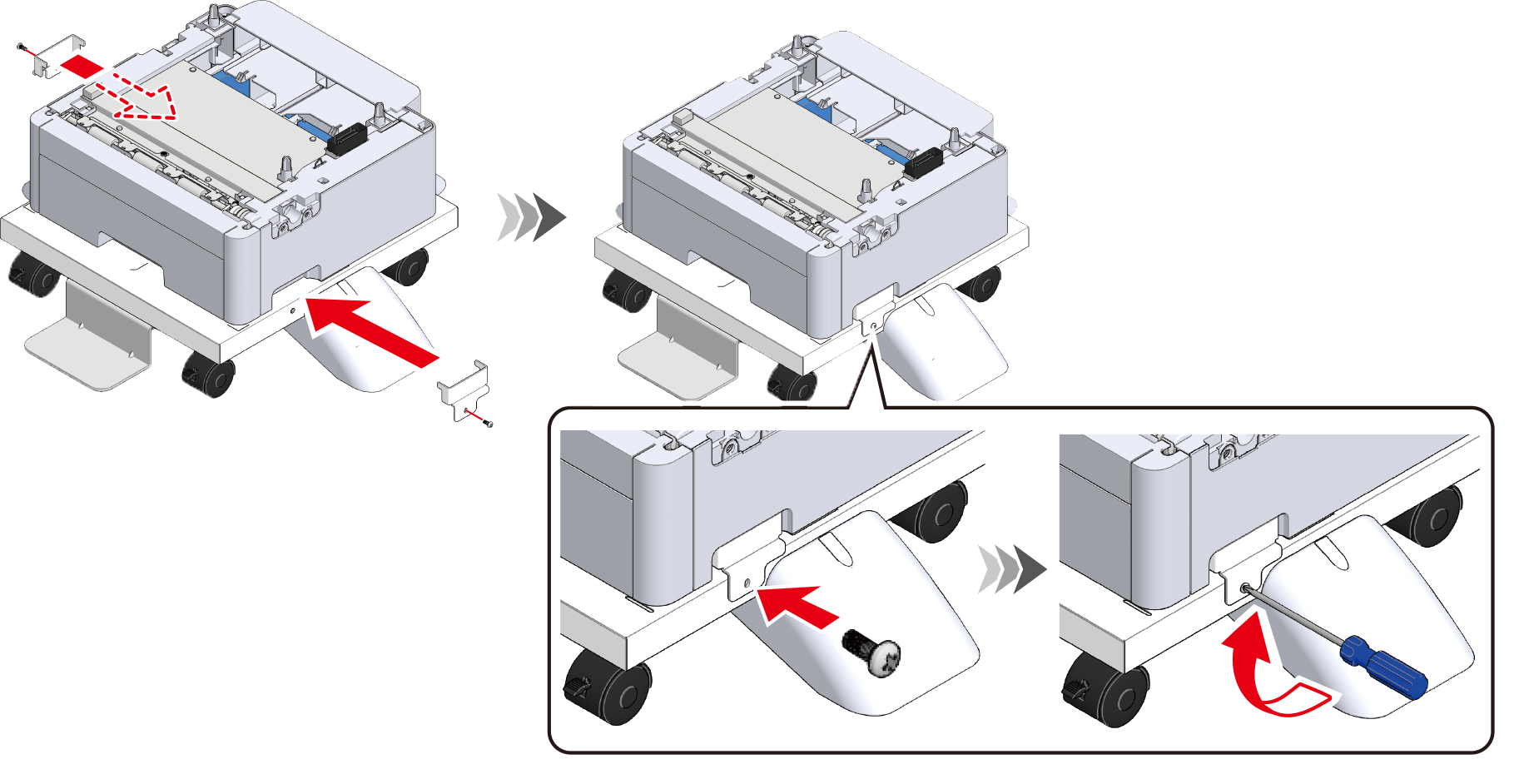

9. Fissare l’unità principale o il cassetto aggiuntivo e lo stand a rotelle dedicato con i fissaggi in metallo (x 2) e le viti (x 2) usando un cacciavite a stella.
   La figura mostra un esempio di fissaggio del cassetto aggiuntivo e lo stand a rotelle dedicato.

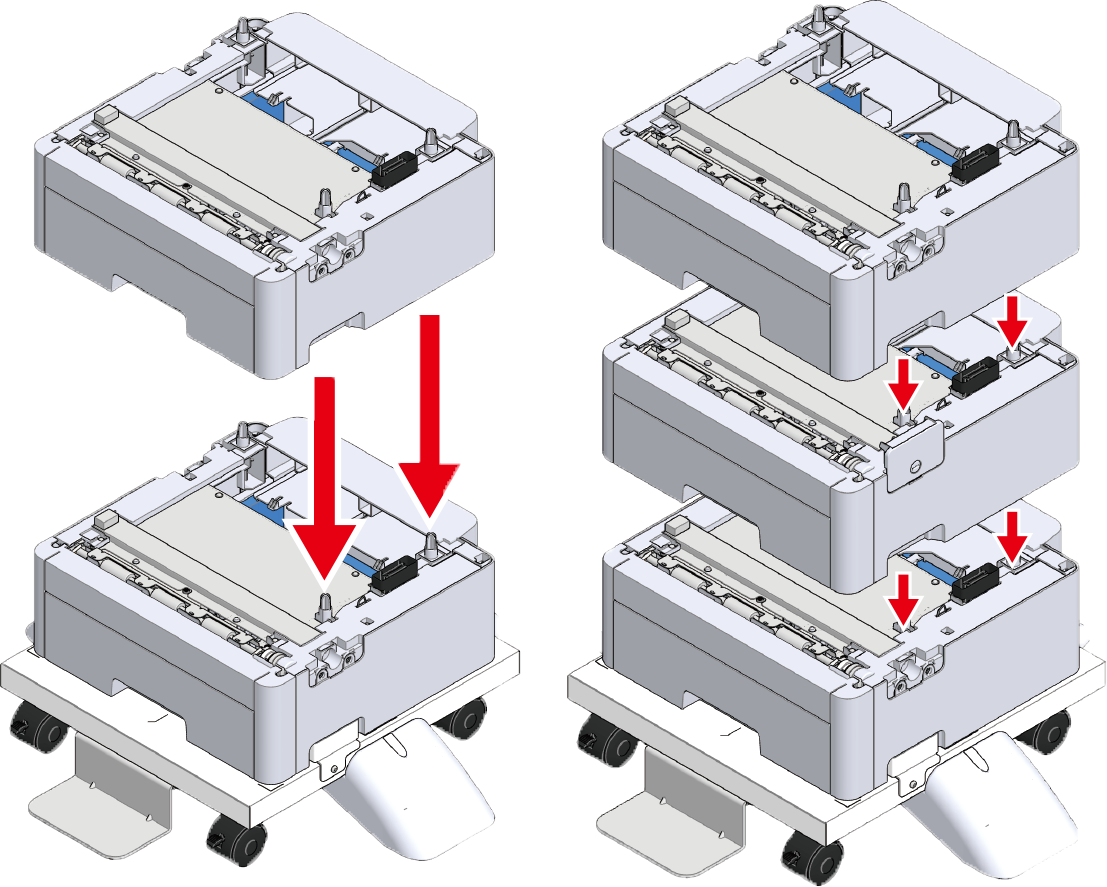

10. Per aggiungere un'unità vassoio di espansione, allineare il lato destro e la parte anteriore dell'unità vassoio di espansione collegata al supporto con rotelle dedicato e il lato destro e la parte anteriore dell'unità vassoio di espansione da installare, quindi impilarli delicatamente in modo che i fori sul fondo e le sporgenze siano allineati.

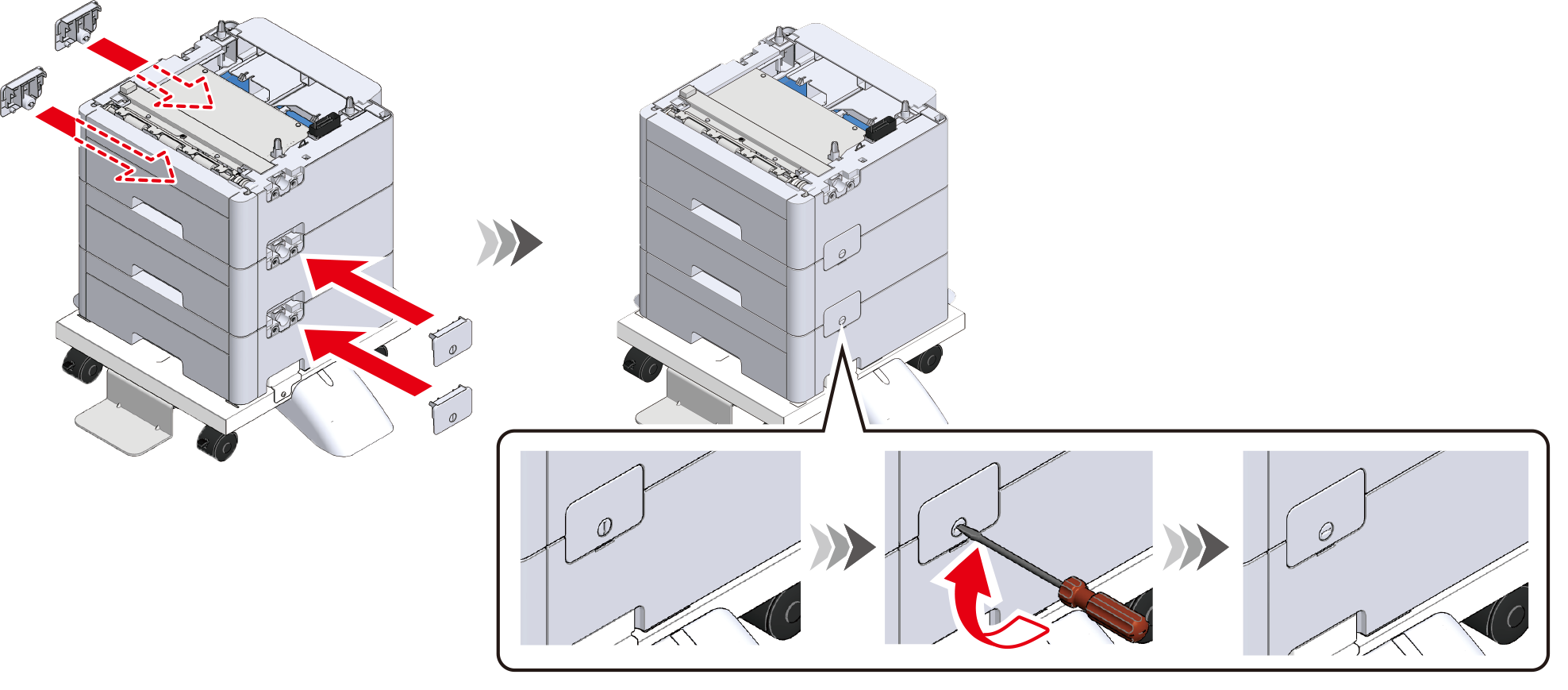

11. Utilizzare un cacciavite a testa piatta per collegare i lati sinistro e destro delle unità vassoio di espansione impilate con i componenti di collegamento in dotazione.

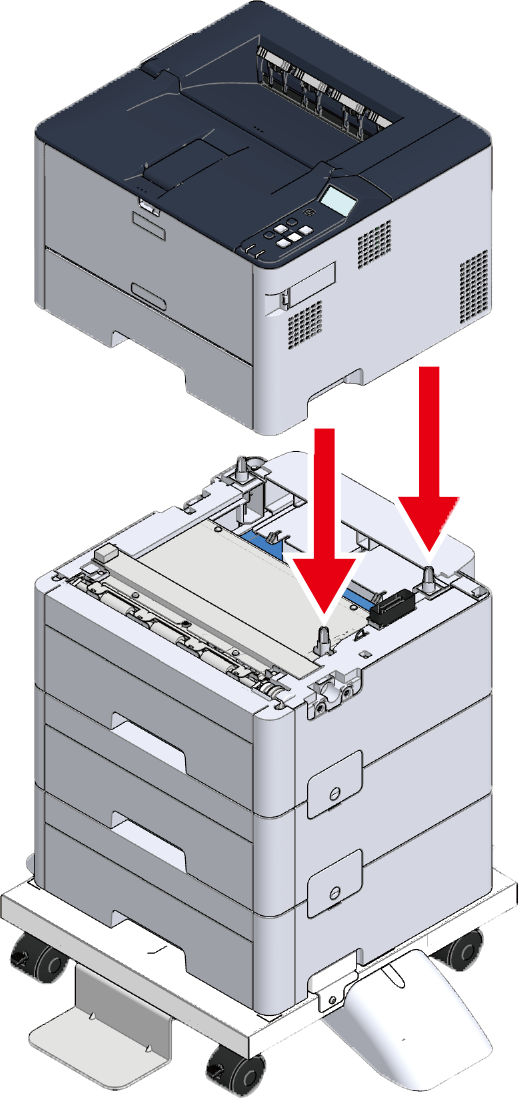

12. Per aggiungere un'unità vassoio di espansione, allineare il lato destro e la parte anteriore dell'unità principale e dell'unità vassoio di espansione, quindi impilarli delicatamente in modo che i fori sul fondo dell'unità principale e le sporgenze dell'unità vassoio di espansione siano allineati.

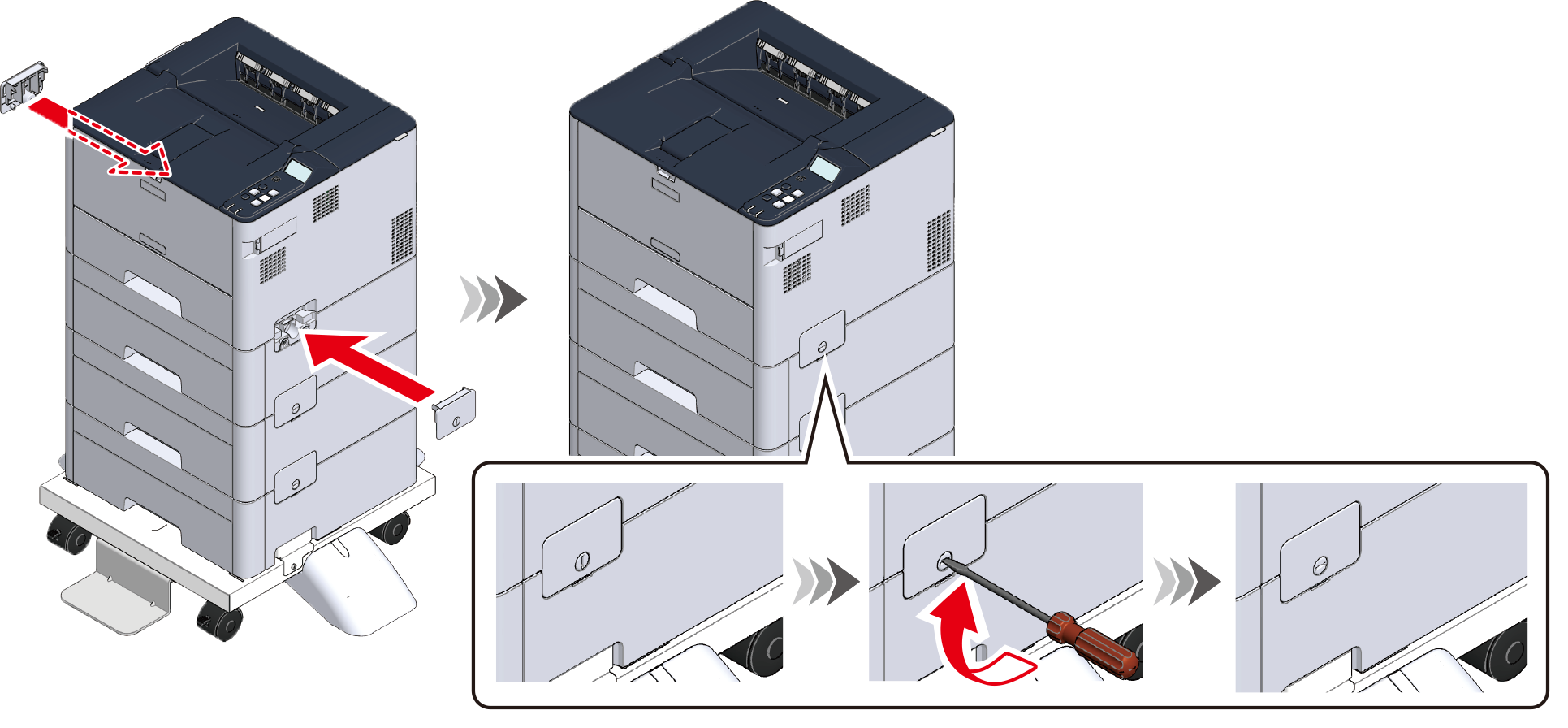

13. Quando è installato un vassoio di espansione, fissare l'unità principale e il vassoio di espansione su entrambi i lati con i componenti di collegamento in dotazione con il vassoio di espansione utilizzando un cacciavite a testa piatta.

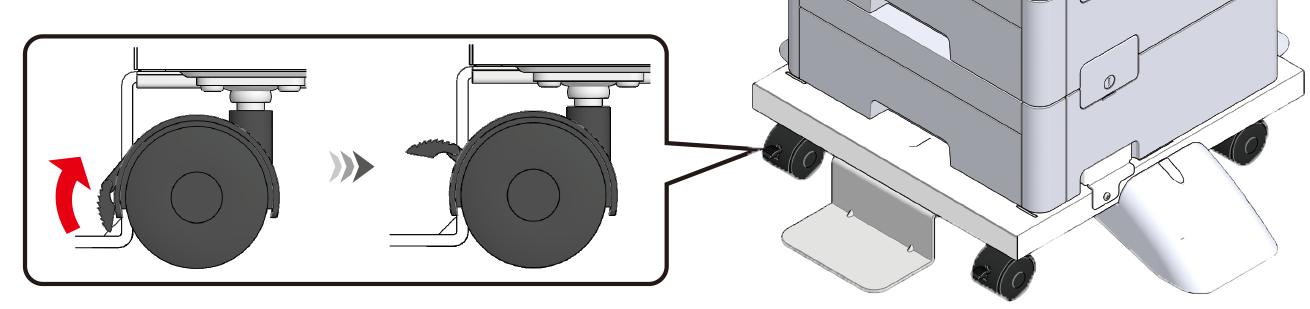

14. Prima di spostare il dispositivo, sbloccare le rotelle (x 2).



    • Premere le rotelle durante lo spostamento della macchina. Se si preme l'unità principale, potrebbe cadere.

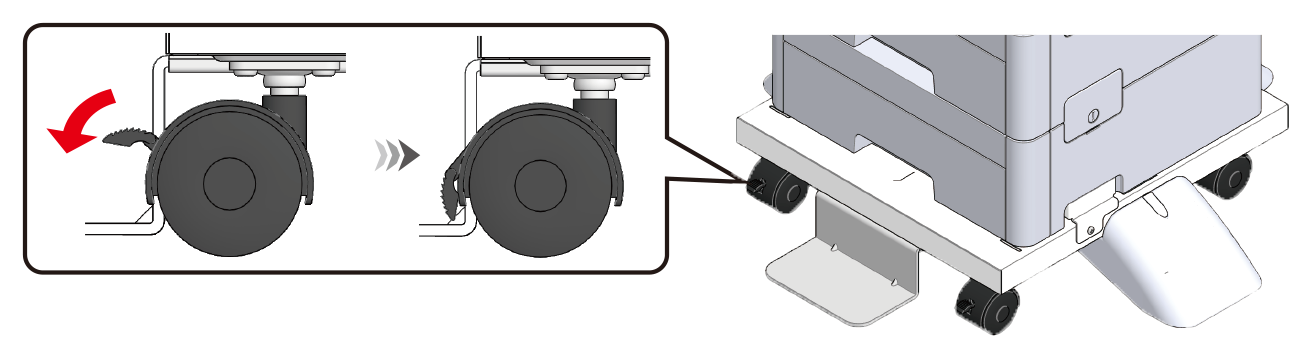

15. Dopo aver spostato la macchina nella posizione di destinazione, bloccare le rotelle (x 2) per evitare movimenti accidentali.





    • Quando si sposta la macchina o si sostituiscono i consumabili o parti delle unità di manutenzione o si carica la carta nel cassetto, assicurarsi di attenersi ai seguenti punti per evitare che la stampante si ribalti.

      • Premere le rotelle durante lo spostamento della macchina. Se si preme l'unità principale, potrebbe cadere.

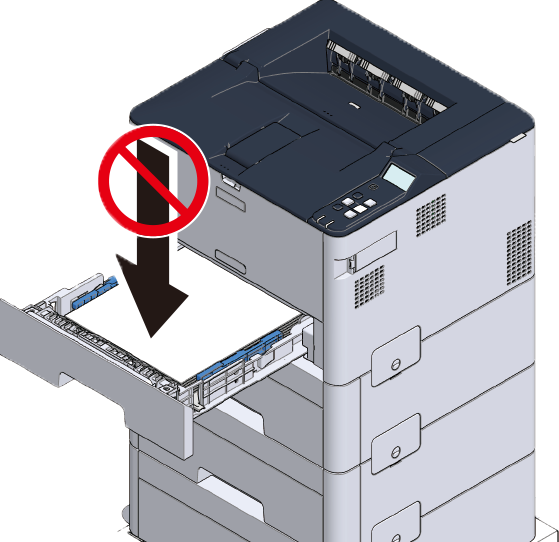

      • Non premere la cassetta da sopra quando è estratta.



      • Non premere su questo dispositivo dal retro con il cassetto estratto.




16. Ricollegare il cavo di alimentazione o eventuali cavi rimossi a questa macchina.

17. Premere il pulsante di accensione per accendere la macchina.

18. Se non hai installato un'unità vassoio di espansione, la procedura è terminata.
    Se è installato un cassetto aggiuntivo, premere il pulsante di scorrimento ▼ sul pannello dell’operatore per selezionare [Menus (Menu)], e premere «OK».

19. Controllare che sia selezionato [Information (Informativo)] e premere «OK».

20. Controllare che sia selezionato [Tray Count (Contatore cassetto)] e premere «OK».
21. Controllare che il cassetto aggiuntivo installato sia visualizzato sul display.
22. Dopo aver confermato il contenuto, premere «CANCEL» per tornare alla schermata di standby.

23. Dopo aver collegato il PC e la stampante e installato il software, impostare il cassetto aggiuntivo nel driver della stampante.
