Sostituzione del tamburo e della cartuccia toner

Questa sezione spiega come sostituire sia il tamburo sia la cartuccia del toner con dei nuovi.

Consultare "Sostituzione del tamburoSe desideri sostituire il tamburo solo con uno nuovo ma continuare a usare la cartuccia toner esistente.

1. Preparare un nuovo tamburo di stampa e una nuova cartuccia di toner.

2. Aprire il coperchio superiore (anteriore).



   • Non posizionare alcun oggetto sul coperchio aperto.



3. Premere la parte blu sul lato sinistro della macchina per aprire il coperchio superiore (intero).




4. Assicurarsi che la leva blu sul lato destro della cartuccia del toner sia allineata con il segno di blocco.



   • Non toccare la leva blu. Se si sposta la leva, la cartuccia del toner potrebbe staccarsi quando si rimuove il tamburo, causando la dispersione del toner.



5. Rimuovere il tamburo fotosensibile. Rimuoverlo con la cartuccia di toner attaccata al tamburo.



   • Non rimuovere la cartuccia toner dal tamburo.



6. Estrarre il nuovo tamburo dalla confezione e posizionarlo su una superficie piana coperta con un giornale o simili.



   • Maneggiare con cura poiché il tubo verde del tamburo è molto facile da danneggiare.

   • Non esporre il tamburo alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Non lasciarla scoperta per più di 5 minuti anche con la luce della stanza.

   • Non toccare le marce nella parte bassa del tamburo.








7. Togliere l'essiccante.

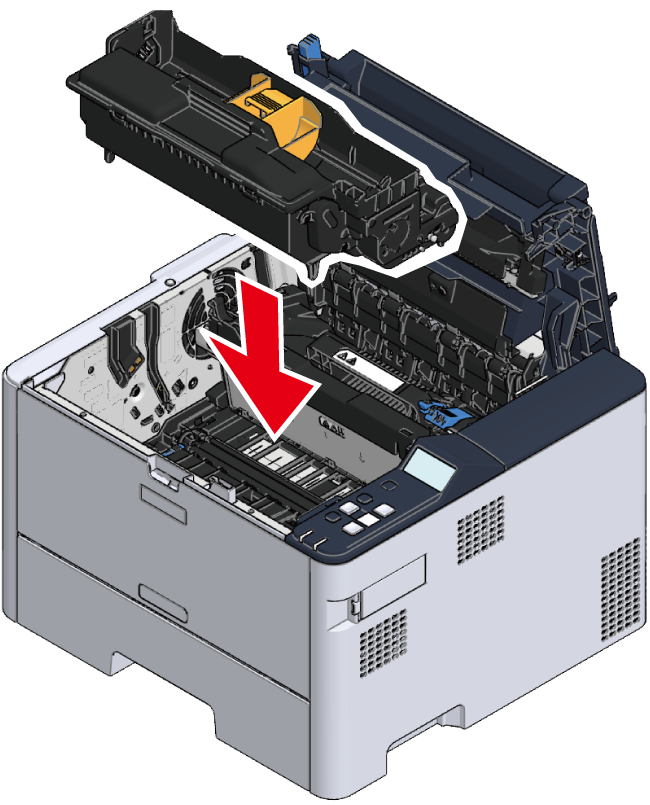

8. Installare il nuovo tamburo di stampa nell'unità principale.

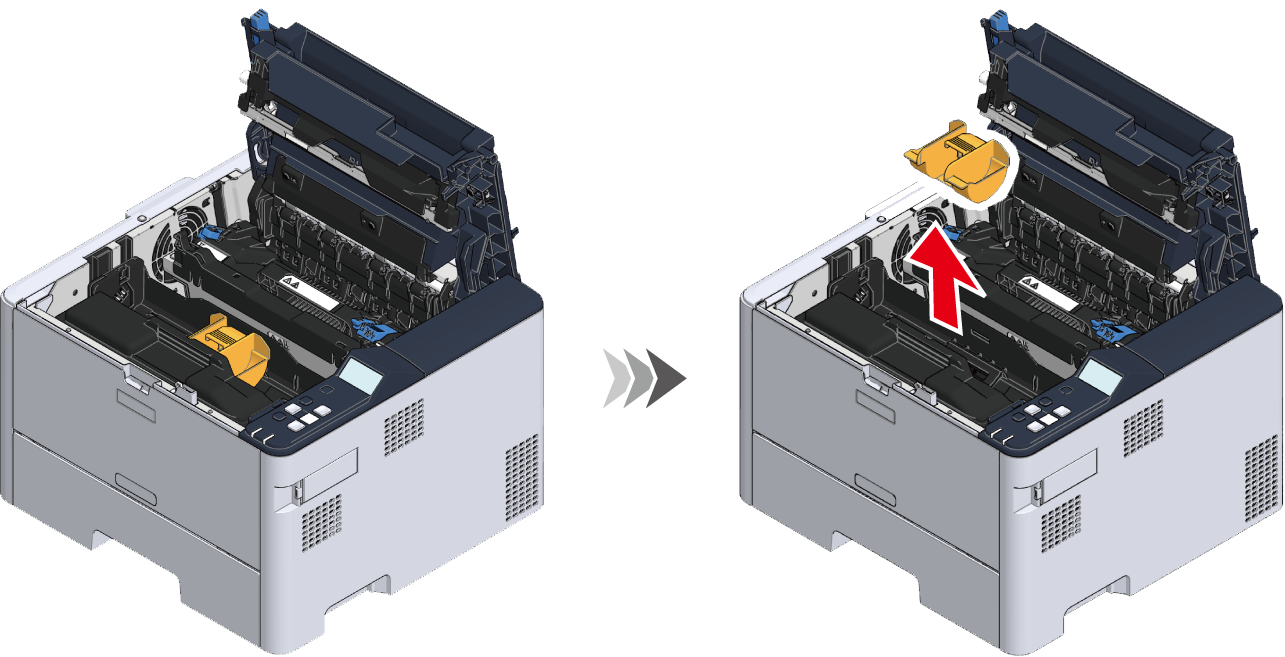

9. Rimuovere il coperchio del toner attaccato al nuovo tamburo.



   • Maneggiare il coperchio del toner con entrambe le mani, facendo attenzione a non urtarlo contro gli oggetti circostanti. Il toner presente sul coperchio potrebbe disperdersi e macchiare i vestiti.



10. Estrarre la nuova cartuccia del toner dalla confezione e agitarla orizzontalmente per distribuire uniformemente il toner all'interno.

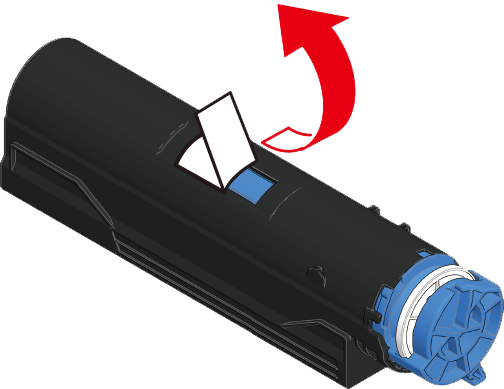

11. Rimuovere il nastro protettivo sul fondo mantenendo la cartuccia del toner in piano.



12. Mantenere la cartuccia di toner con la parte piatta rivolta verso il l’alto e la levetta blu sul lato destro.



13. Inclinare il lato sinistro della cartuccia del toner verso il basso, inserire la cartuccia del toner in modo che sia premuta contro la sporgenza del tamburo fotosensibile, quindi abbassare il lato destro.

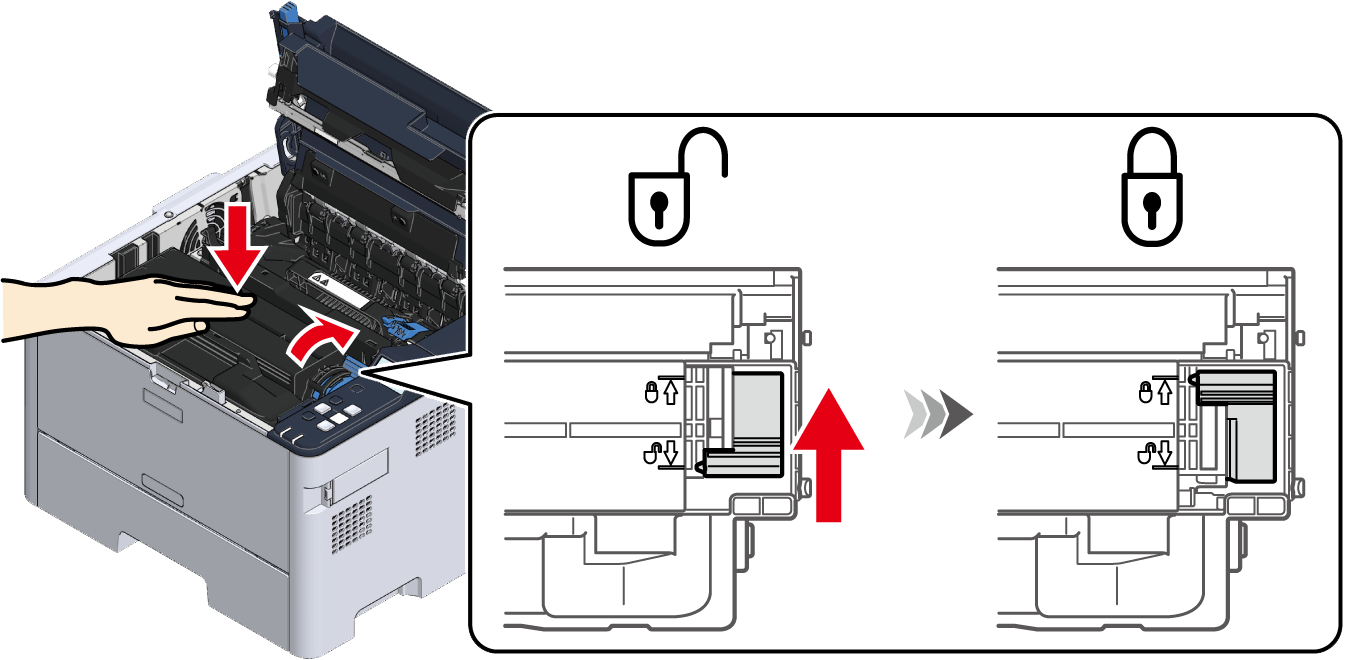

14. Premere la cartuccia del toner dall'alto, quindi ruotare la leva blu sul lato destro nella direzione del segno di blocco finché non si arresta.



    • Se la cartuccia del toner non è installata correttamente, la leva della cartuccia del toner non ruoterà.



15. Chiudere il coperchio superiore dal lato posteriore.






16. Chiudere il coperchio superiore (anteriore).
