Sostituzione del rullo di alimentazione della carta (Cassetto multiuso)

Per il ciclo sostitutivo, consultare "Rullo di alimentazione carta".

Sostituire il rullo di alimentazione carta con le mani pulite. Se olio o crema per le mani arrivano sulla parte in gomma, la funzione di alimentazione carta potrebbe deteriorarsi.

Preparare un nuovo gruppo rulli di alimentazione (per il cassetto multiuso) e verificare di avere tutti i pezzi.

Rulli di alimentazione carta (con marce)

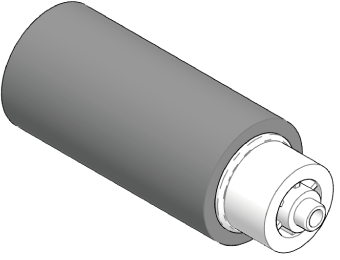

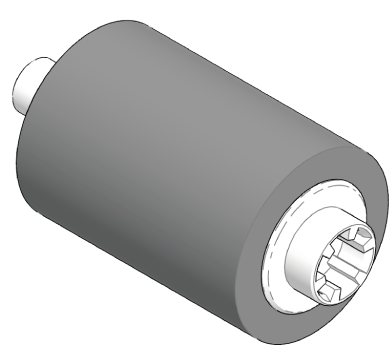

Rulli di alimentazione carta senza marce
Premere il pulsante di spegnimento per spegnere la macchina.

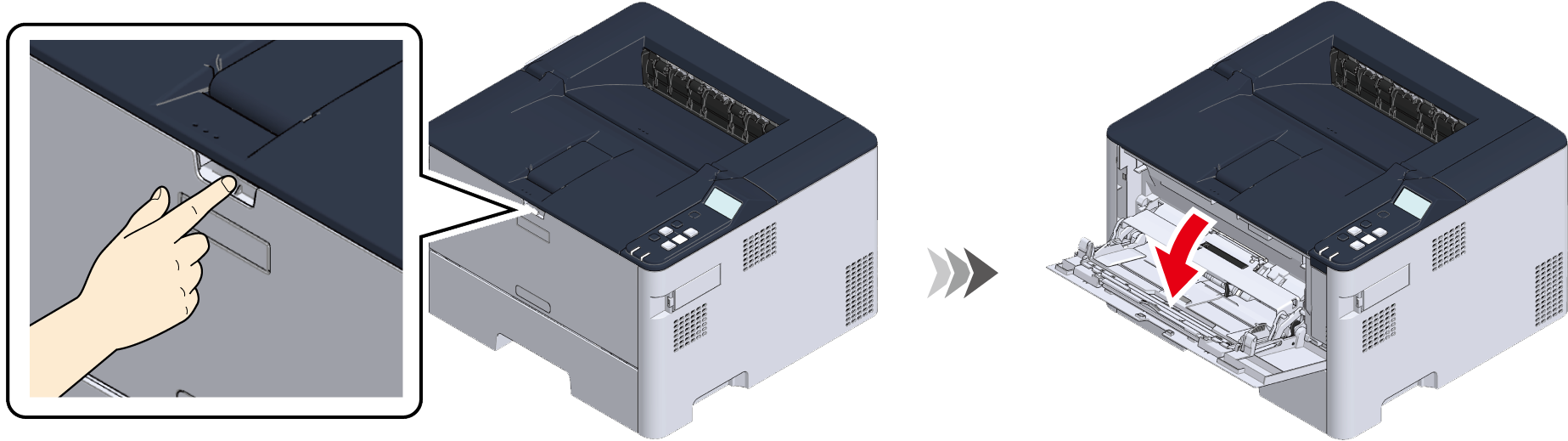

Posizionare il dito nel solco sulla parte anteriore e tirare per aprire il cassetto multiuso verso di te.

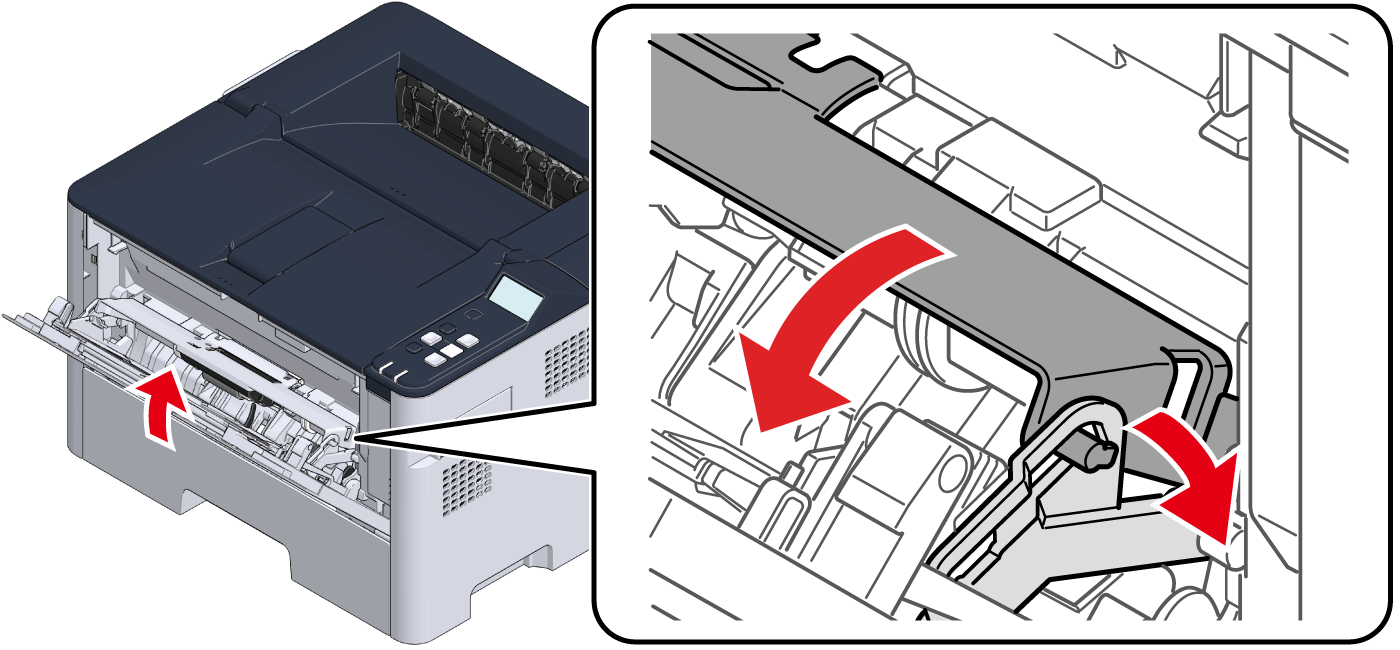

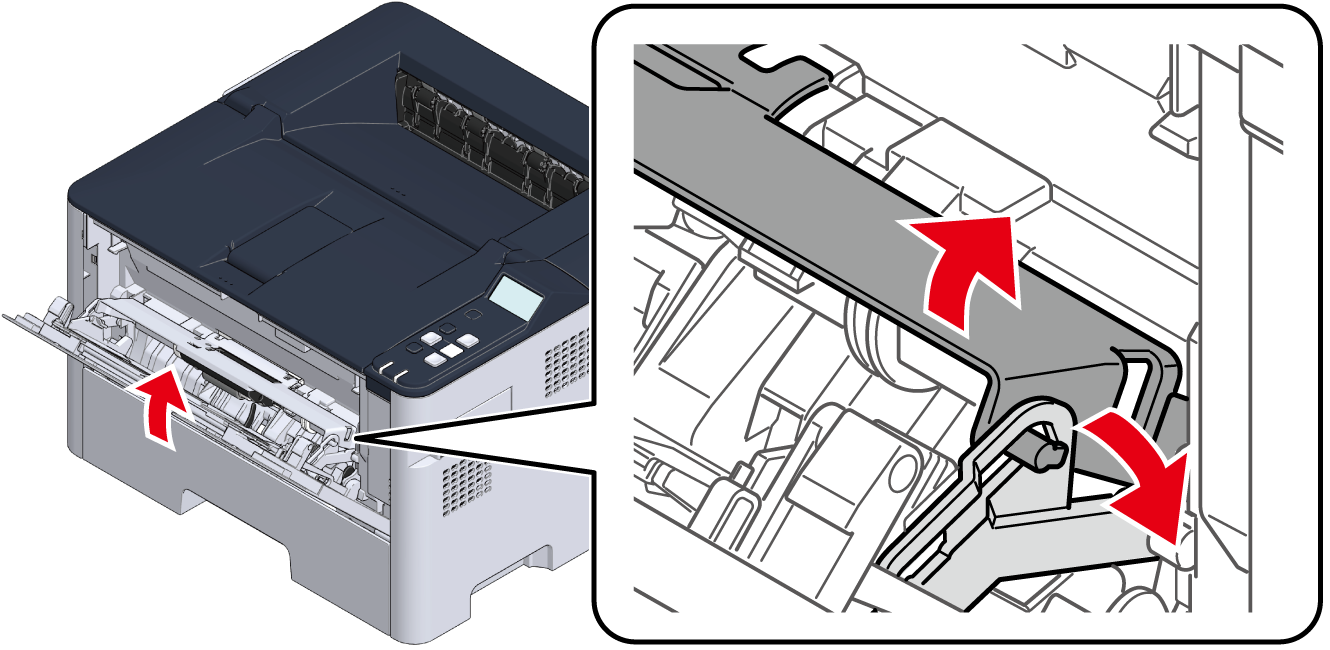

Sollevando delicatamente il vassoio multiuso, ruotare il braccio destro verso l'esterno per sbloccare la guida a rulli.
Seguire la stessa procedura per sbloccare il braccio sul lato sinistro.

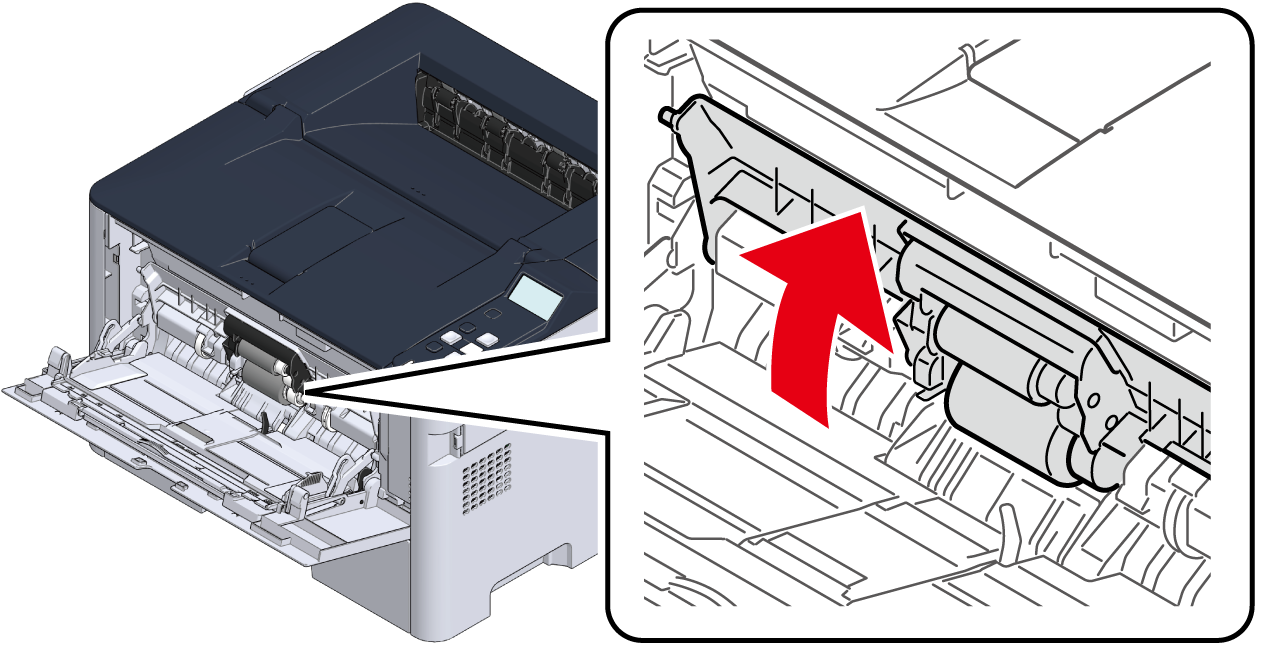

Aprire la guida a rulli finché non si aggancia all'unità principale.

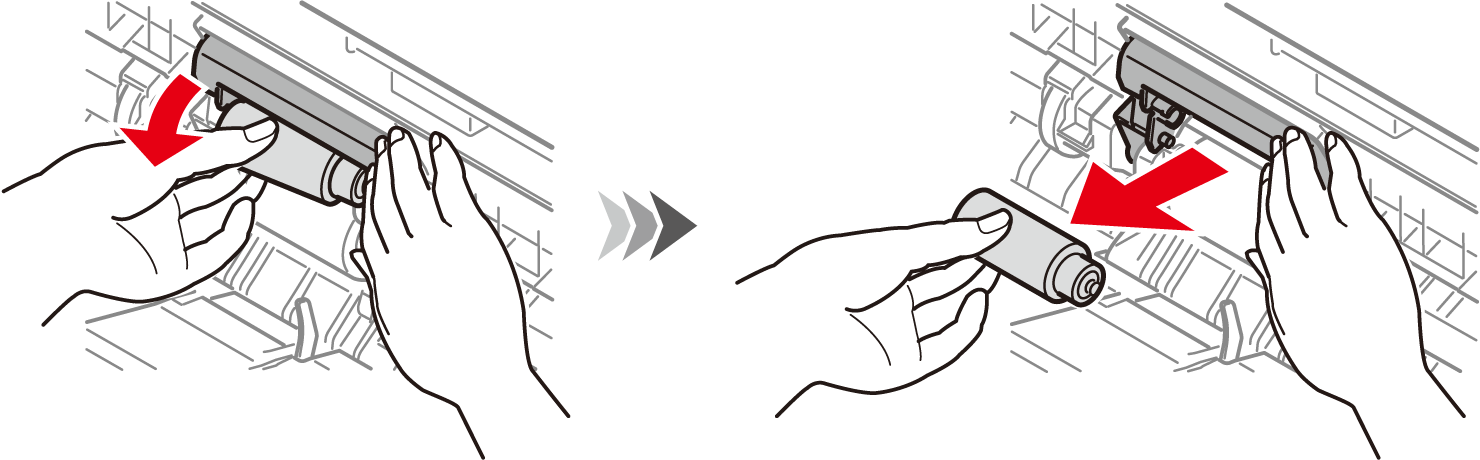

Tenendo premuto il coperchio nero, afferrare il lato sinistro del rullo di alimentazione della carta superiore (con ingranaggi) e tirare il rullo lungo una diagonale in avanti verso destra per rimuoverlo.

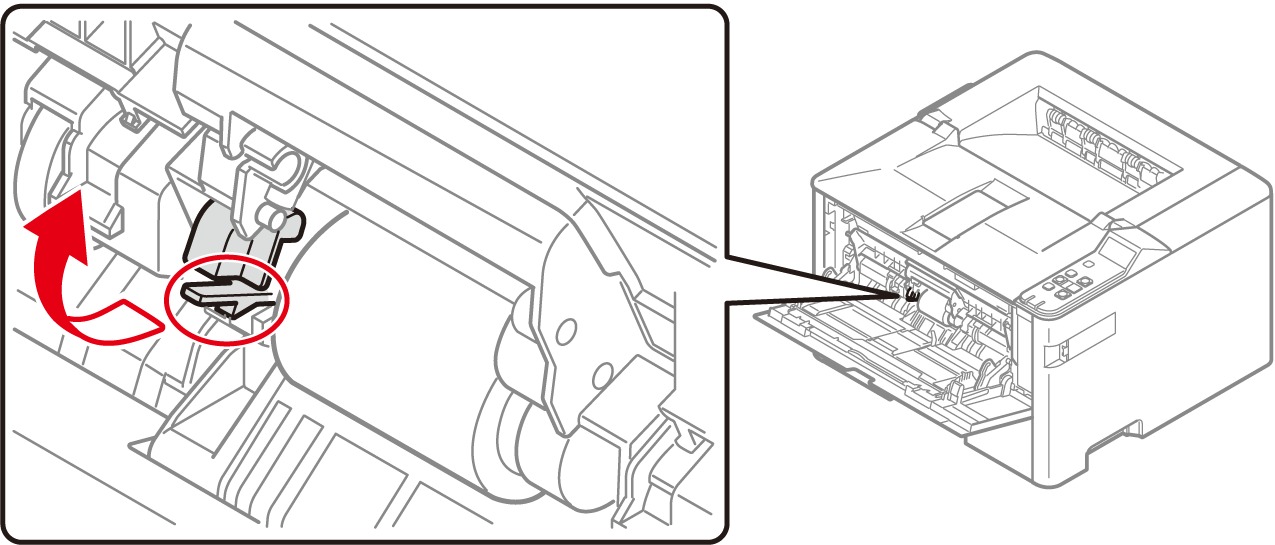

Aprire la guida del coperchio in direzione della freccia.

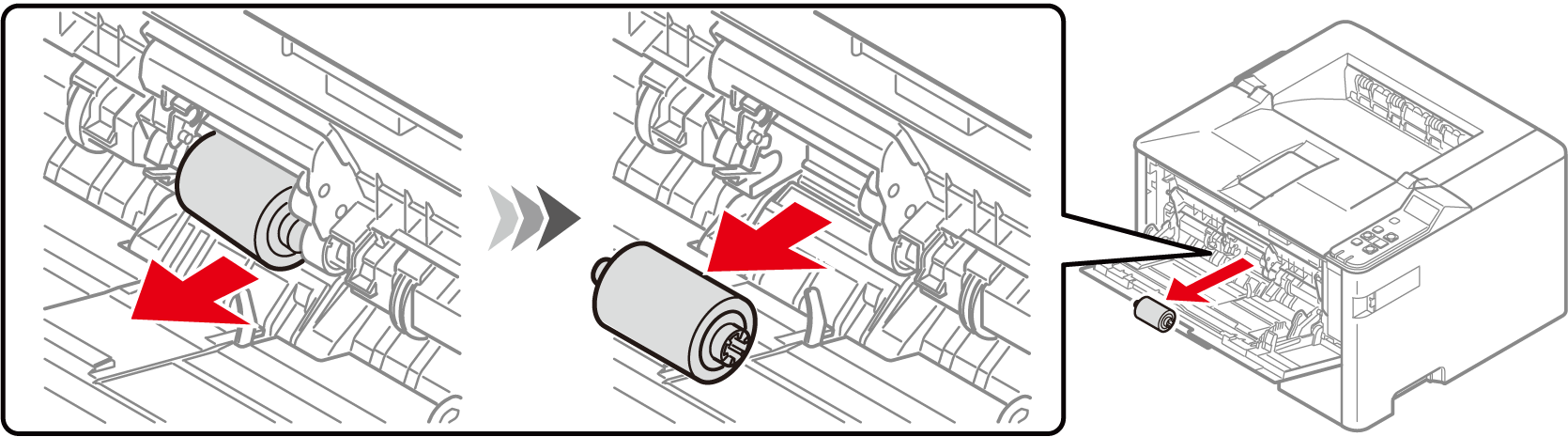

Rimuovere il rullo di alimentazione carta inferiore (senza marcia).

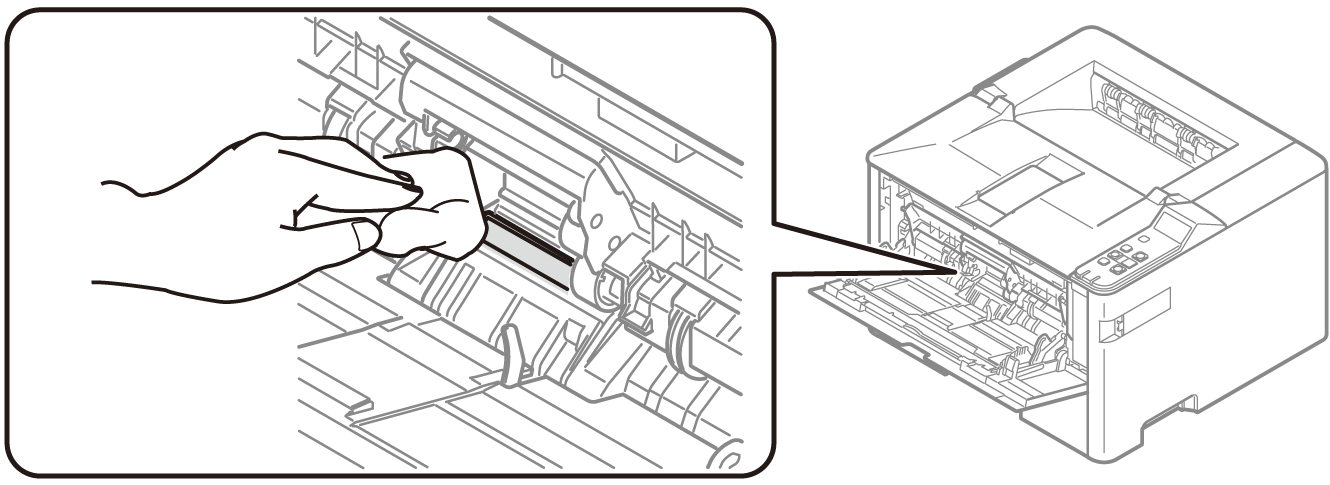

Pulire il cuscinetto di separazione con un panno inumidito con acqua.

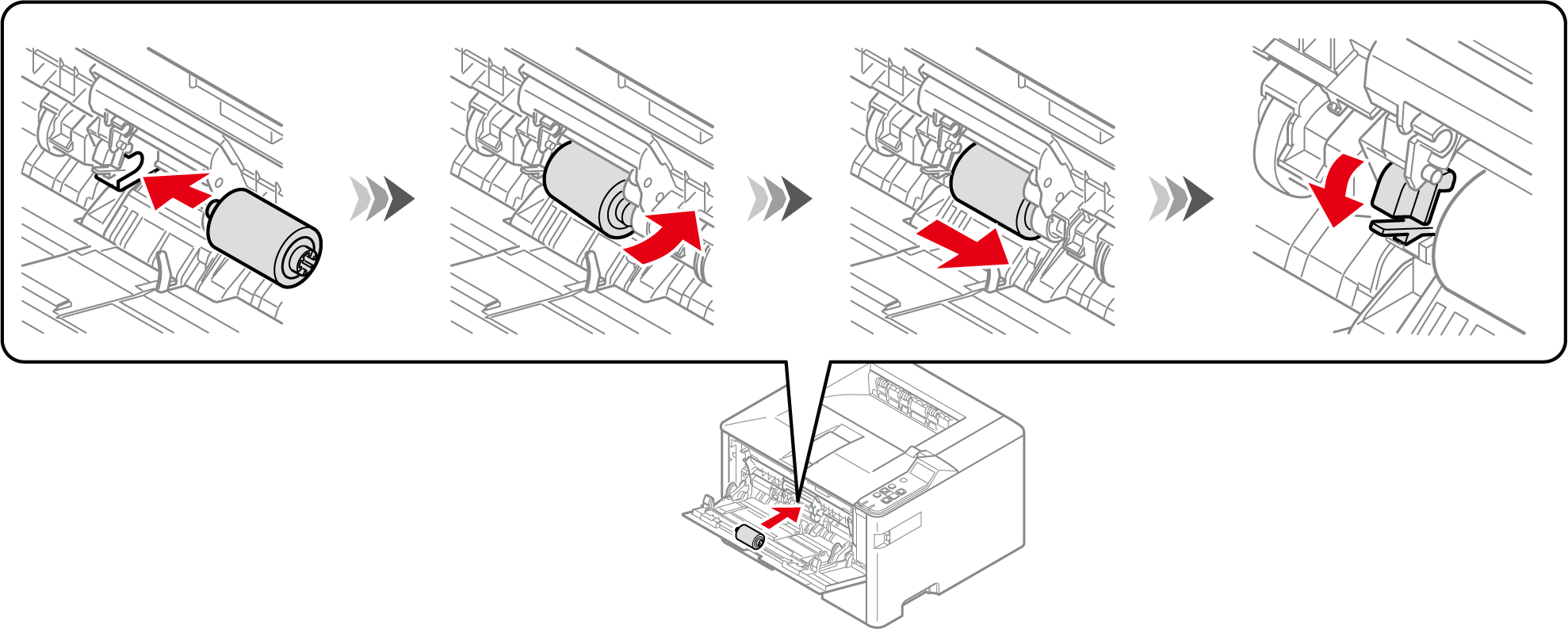

Preparare un nuovo rullo di alimentazione carta (senza marce). Installare l'albero sottile sul lato sinistro e farlo scorrere verso destra per bloccare la guida del coperchio.
- Non toccare la parte in gomma del rullo.

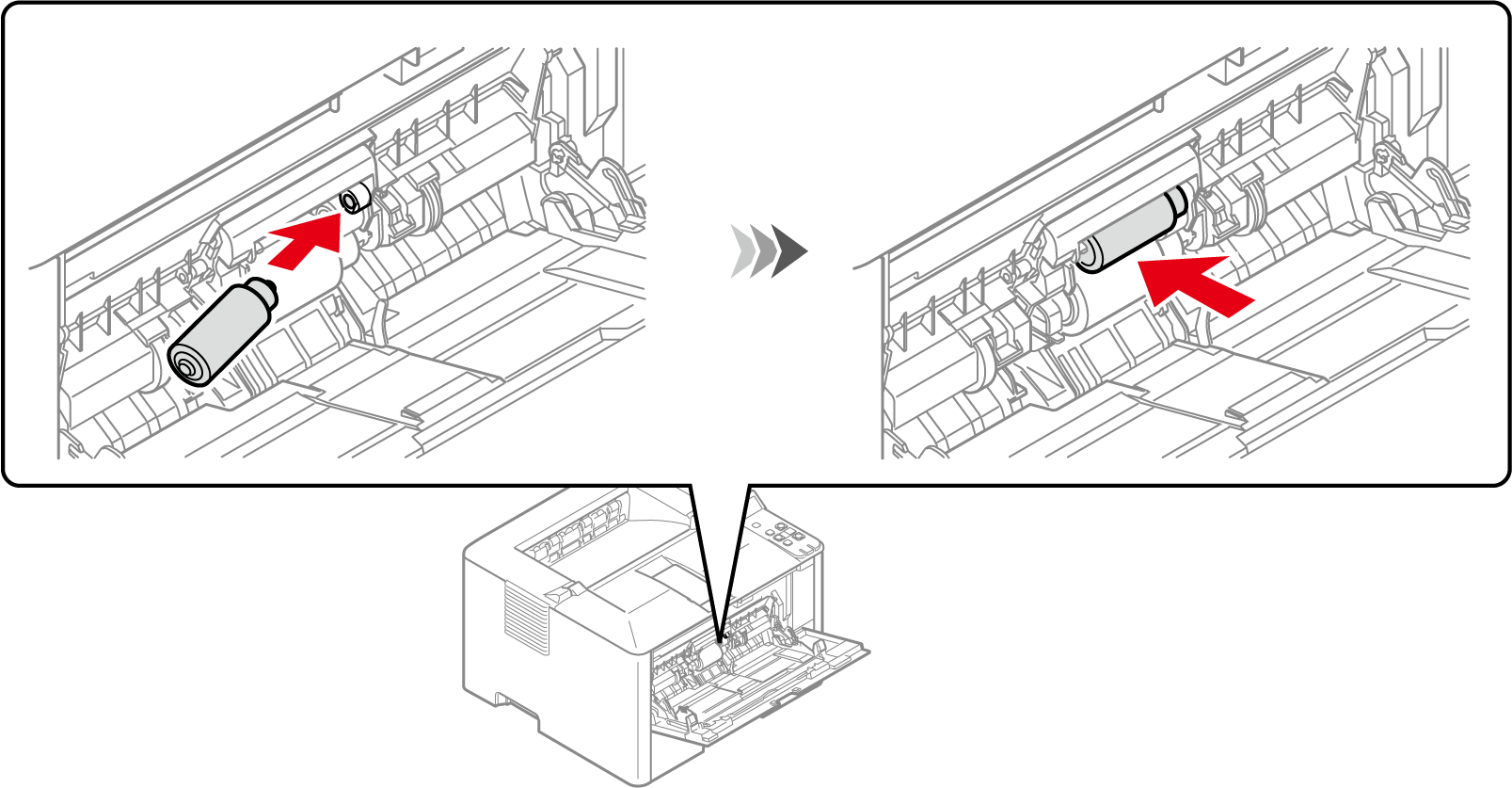

Preparare un nuovo rullo di alimentazione carta (con marce). Con le marce sul lato destro, inserire il rullo di alimentazione della carta (con gli ingranaggi) nel foro superiore e spingerlo fino a sentire un clic.
Sollevando delicatamente il vassoio multiuso, ruotare il braccio destro verso l'esterno per bloccare la guida a rulli.
Seguire lo stesso procedumento per bloccare il braccio sinistro.

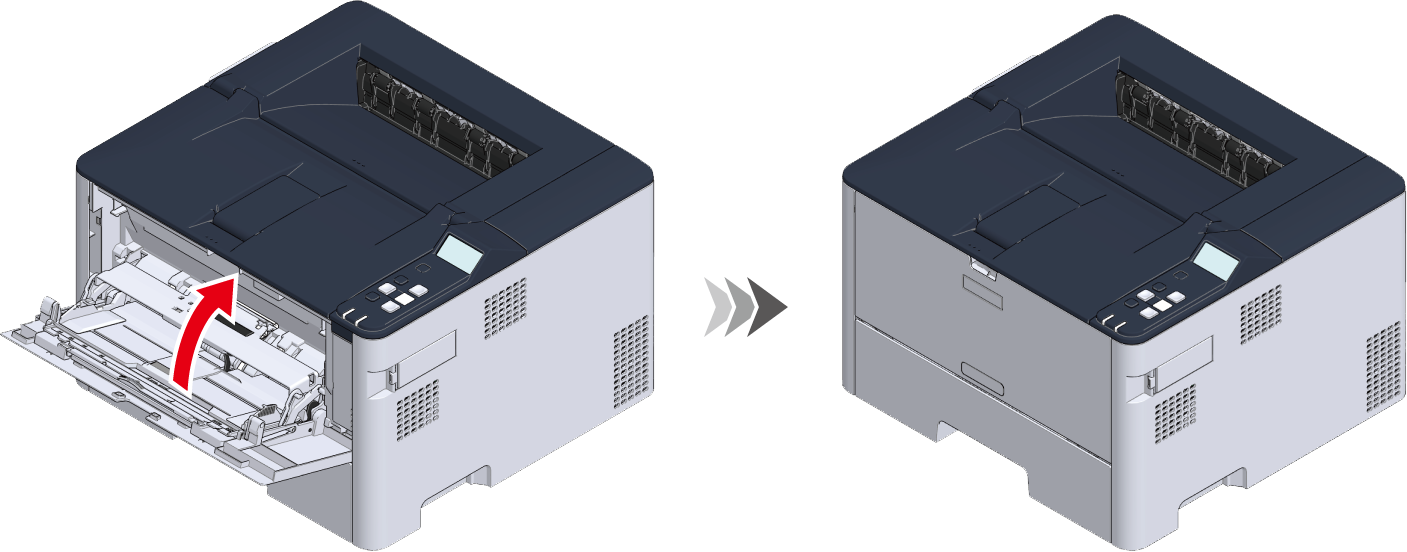

Chiudere il cassetto MP.
Premere il pulsante di accensione per accendere la macchina.
Azzerare il contatore del rullo di alimentazione carta del cassetto multiuso.
Sul pannello dell’operatore, selezionare [Menus (Menu)] - [Admin Setup (Amministrazione)] - [Others Setup (Altre configurazioni)] - [Paper Feed Roller Counter Clear (Contatore rullo di alimentazione trasparente)] - [MP Tray Clear (Cassetto MP trasparente)] - [Execute (Eseguire)] - [Yes (Sì)] e premere il pulsante «OK».
