Sostituzione del tamburo

Questa sezione spiega come sostituire il tamburo solo con uno nuovo e continuare a usare la cartuccia toner esistente.

Se si desidera sostituire sia il tamburo sia la cartuccia del toner con dei nuovi, fare riferimento a "Sostituzione del tamburo e della cartuccia toner”.

  • Se si collega la cartuccia del toner esistente a un nuovo tamburo, la quantità rimanente del toner nella cartuccia potrebbe non essere visualizzata correttamente. Inoltre, "Toner low. (Toner Low)." or "Toner Empty. Waste Toner Full. (Toner Empty. Contenitore toner esausto pieno.)" può apparire dopo la sostituzione.

  • Usare consumabili OKI originali per una prestazione ottima.

  • Guasti causati da consumabili non originali potrebbe annullare la garanzia o il contratto di manutenzione. (L’uso di consumabili nono originali non causerà necessariamente dei guasti, ma si prega di prendere nota di tale uso.)


  1. Preparare un nuovo tamburo fotosensibile.

  2. Aprire il coperchio superiore (anteriore).

    • Non posizionare alcun oggetto sul coperchio aperto.

  3. Premere la parte blu sul lato sinistro della macchina per aprire il coperchio superiore (intero).

  4. Assicurarsi che la leva blu sul lato destro della cartuccia del toner sia allineata con il segno di blocco.

    • Non toccare la leva blu. Se si sposta la leva, la cartuccia del toner potrebbe staccarsi quando si rimuove il tamburo, causando la dispersione del toner.

  5. Rimuovere il tamburo fotosensibile. Rimuovere il tamburo di stampa insieme alla cartuccia di toner attaccato.

  6. Posizionare il tamburo di stampa e la cartuccia del toner su una superficie piana ricoperta di giornale o simili.

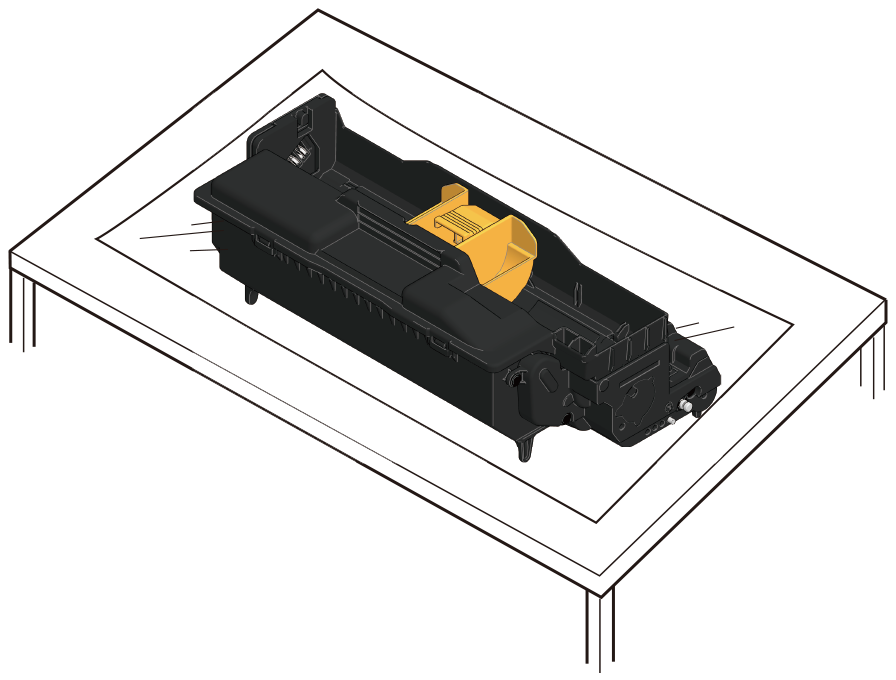

  7. Estrarre il nuovo tamburo dalla confezione e posizionarlo su una superficie piana coperta con un giornale o simili.

    • Maneggiare con cura poiché il tubo verde del tamburo è molto facile da danneggiare.

    • Non esporre il tamburo alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Non lasciarla scoperta per più di 5 minuti anche con la luce della stanza.

    • Non toccare le marce nella parte bassa del tamburo.

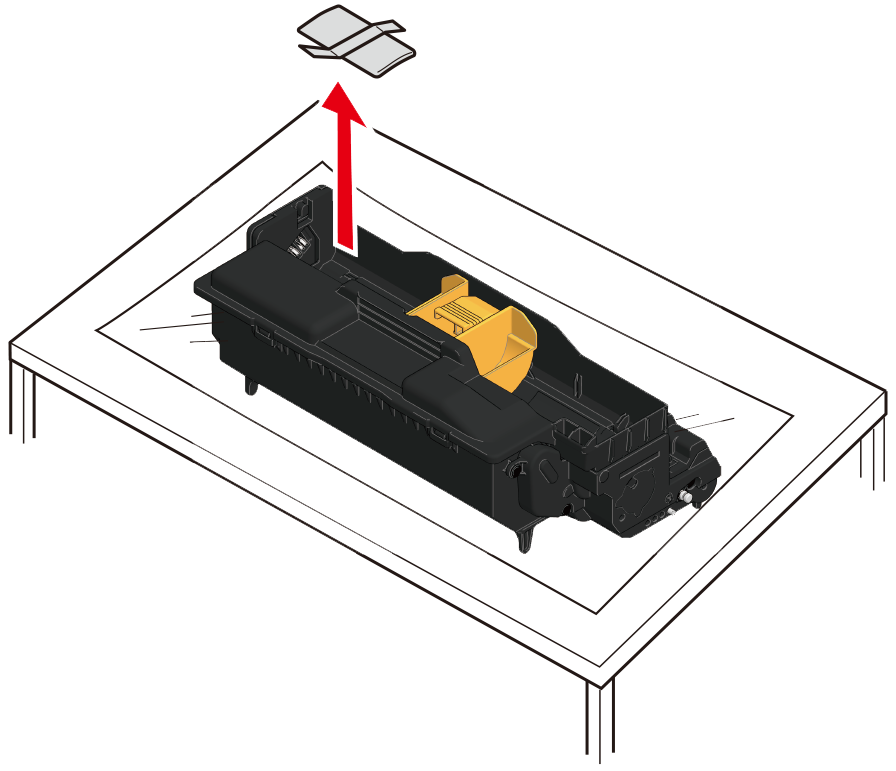

  8. Togliere l'essiccante.

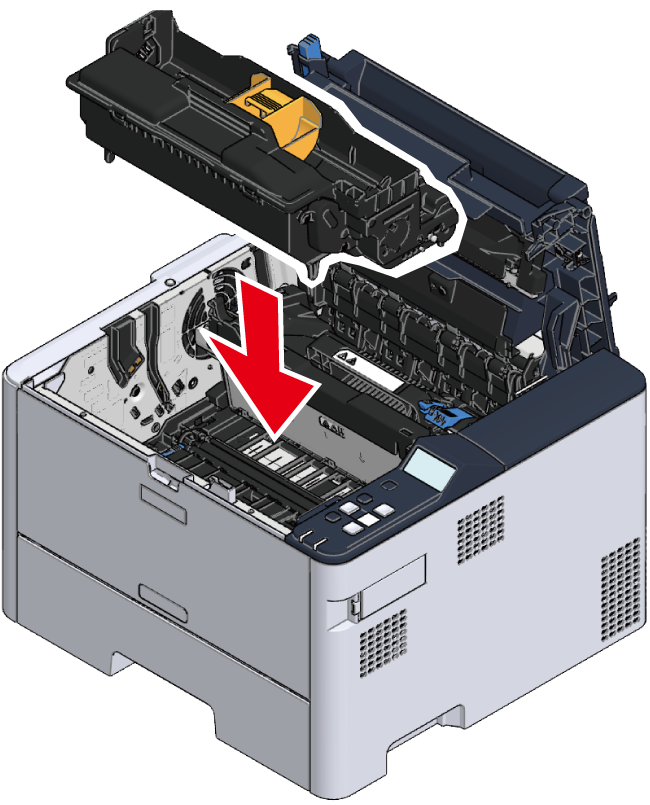

  9. Installare il nuovo tamburo di stampa nell'unità principale.

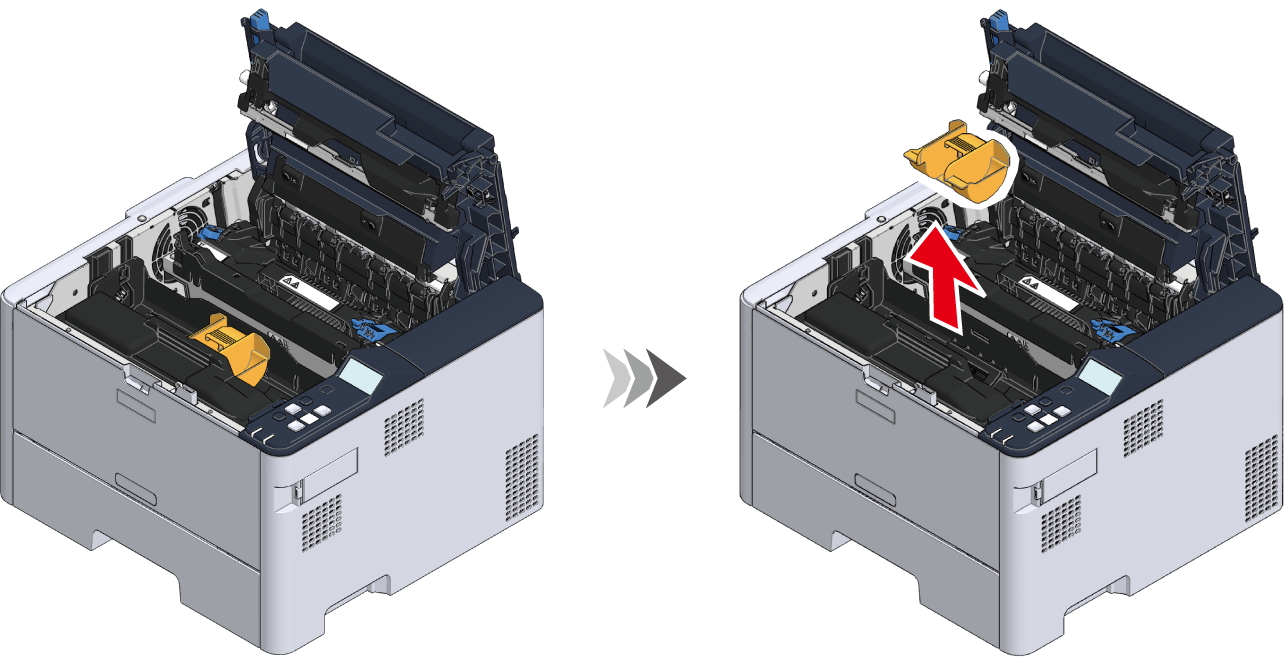

  10. Rimuovere il coperchio del toner attaccato al nuovo tamburo.

    • Maneggiare il coperchio del toner con entrambe le mani, facendo attenzione a non urtarlo contro gli oggetti circostanti. Il toner presente sul coperchio potrebbe disperdersi e macchiare i vestiti.

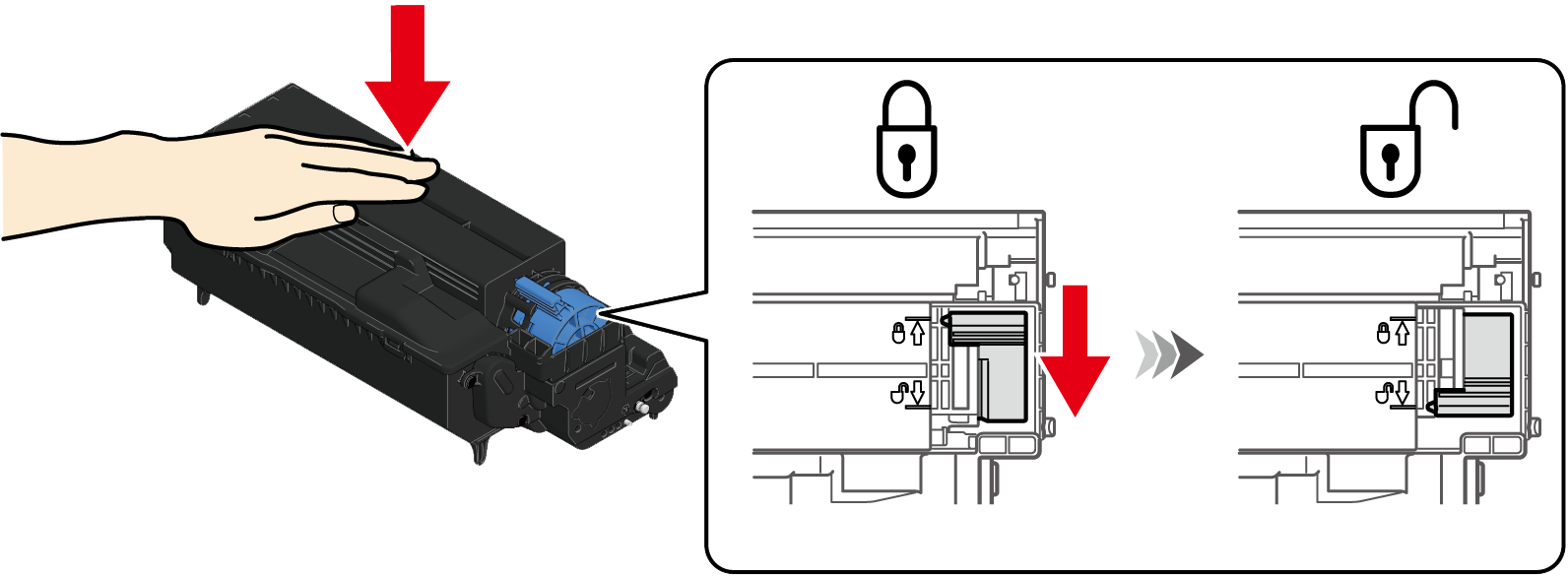

  11. Per rimuovere il tamburo e la cartuccia del toner usati nei passaggi 5-6, premerli dall'alto verso il basso, quindi ruotare la leva blu sul lato destro della cartuccia del toner in direzione del segno di sblocco finché non si arresta.

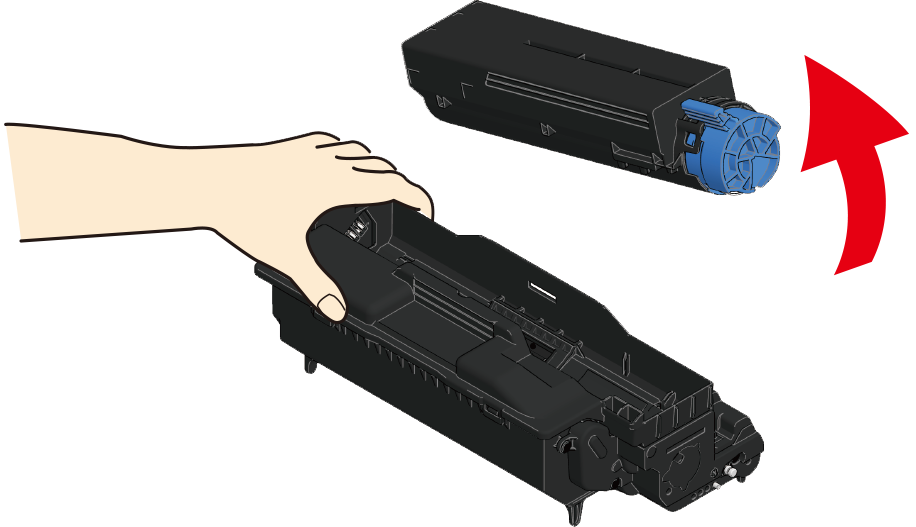

  12. Mentre si preme verso il basso il tamburo, rimuovere la cartuccia del toner sollevandone il lato destro.

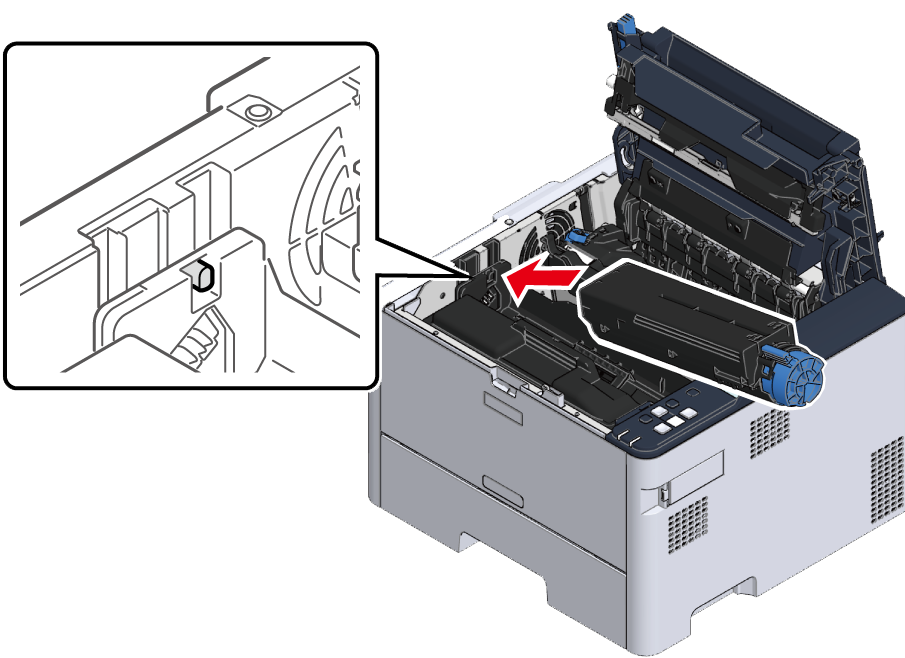

  13. Inclinare il lato sinistro della cartuccia del toner verso il basso, inserire la cartuccia del toner in modo che sia premuta contro la sporgenza del nuovo tamburo, quindi abbassare il lato destro.

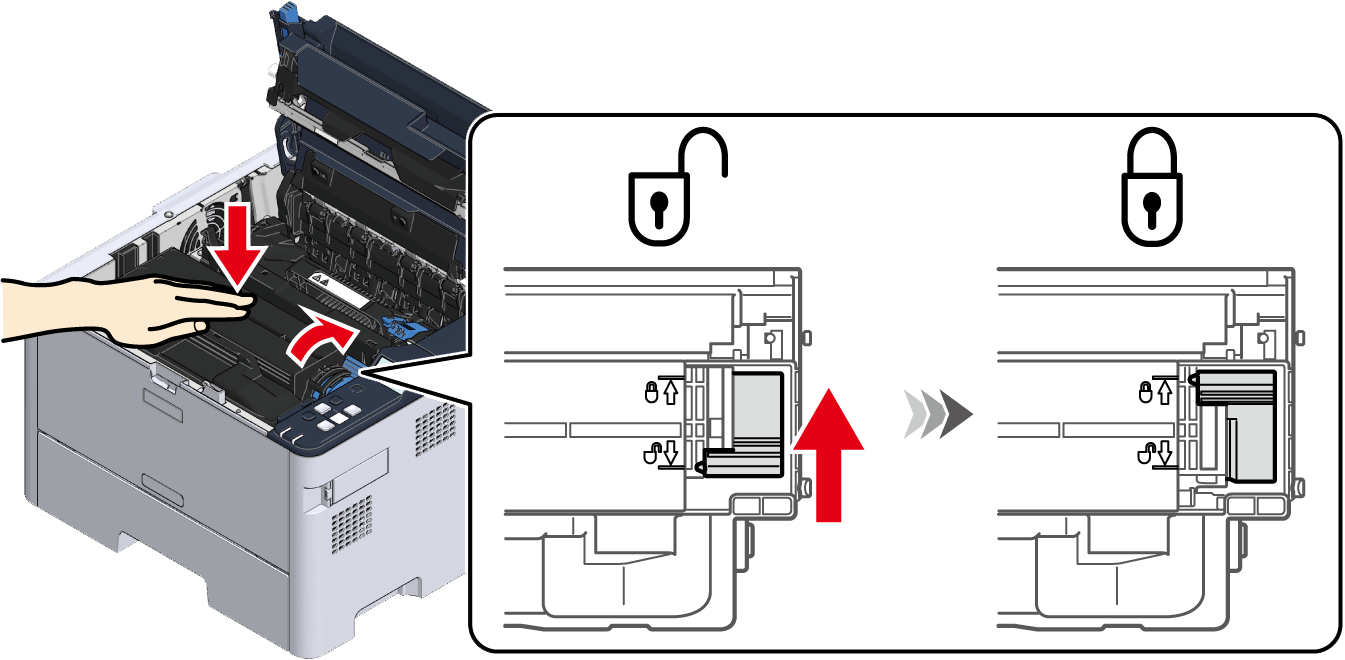

  14. Premere la cartuccia del toner dall'alto, quindi ruotare la leva blu sul lato destro nella direzione del segno di blocco finché non si arresta.

    • Se la cartuccia del toner non è installata correttamente, la leva della cartuccia del toner non ruoterà.

  15. Chiudere il coperchio superiore dal lato posteriore.

  16. Chiudere il coperchio superiore (anteriore).

  • Riciclare il tamburo utilizzato.
