Sostituzione del kit di manutenzione

Il kit di manutenzione è un set composto da un'unità fusore e un rullo di trasmissione. Per sostituire contemporaneamente l'unità fusore e il rullo di trasferimento, attenersi alla seguente procedura.

1. Preparare un nuovo kit di manutenzione e verificare di avere tutti i pezzi.

   	Unità fusore

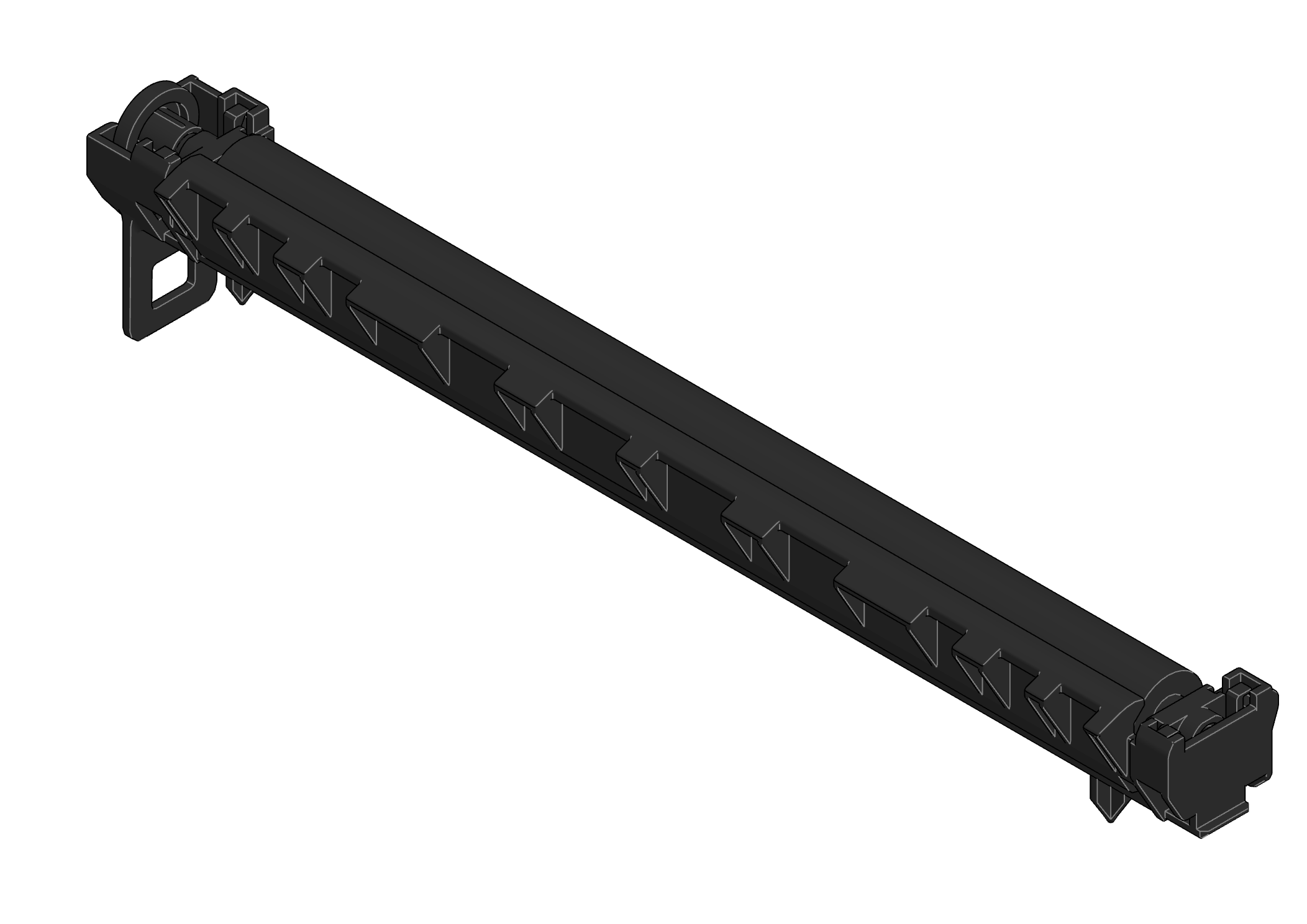

   	Rullo di trasferimento

2. Aprire il coperchio superiore (anteriore).



   • Non posizionare alcun oggetto sul coperchio aperto.

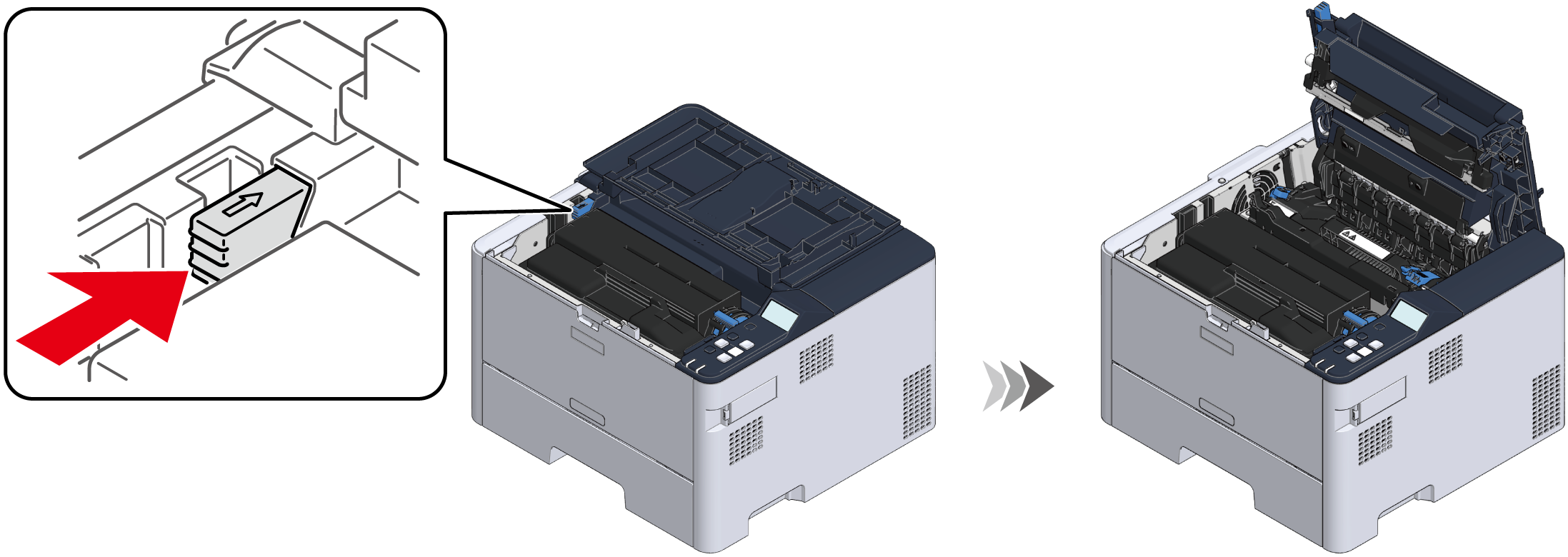

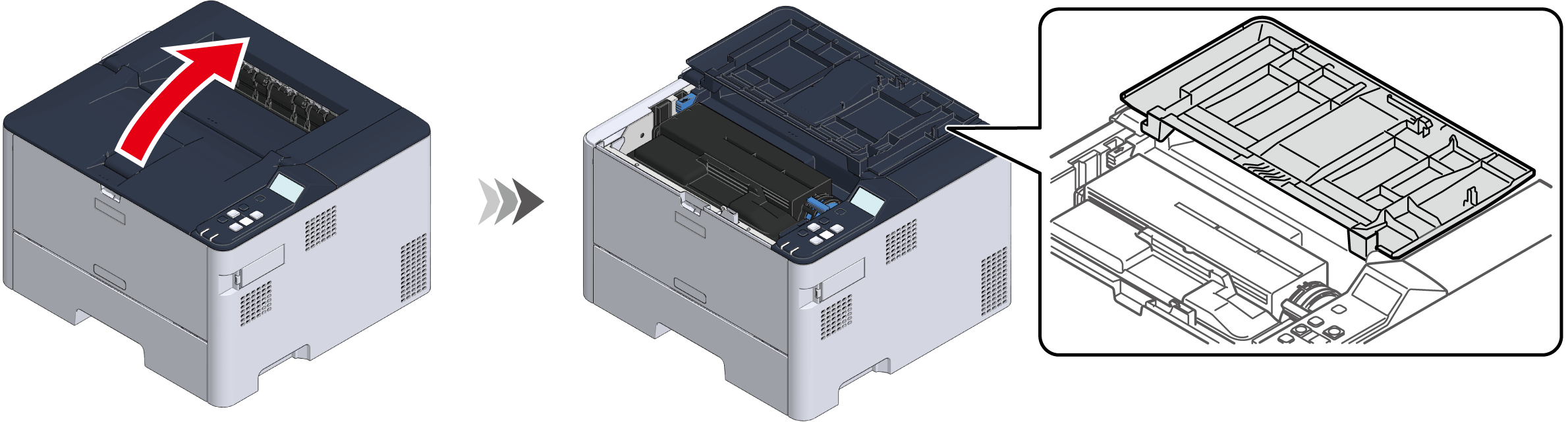

3. Premere la parte blu sul lato sinistro della macchina per aprire il coperchio superiore (intero).



4. Sbloccare l'unità fusore ruotando la leva di blocco blu su entrambi i lati verso la parte posteriore, fino a raggiungere la posizione di sblocco.

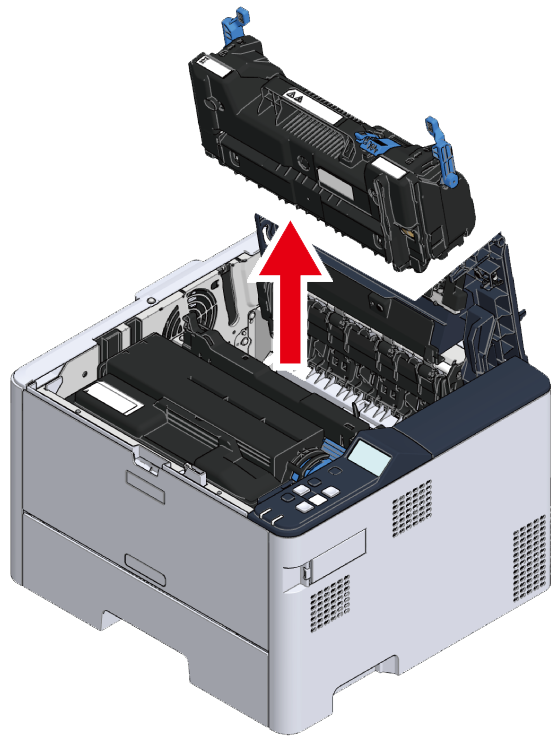

5. Rimuovere l’unità fusore da questa macchina tenendo il manico centrale.

   	Potrebbero verificarsi ustioni.
   Poiché l’unità fusore potrebbe essere calda, stai attento durante il funzionamento e mantieni sempre il manico per sollevarla. Se calda, attendere il raffreddamento prima di iniziare qualsiasi procedimento.

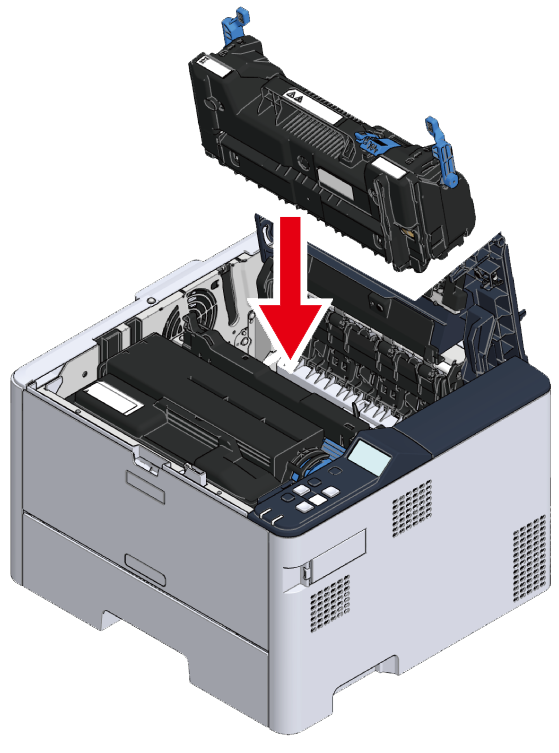

6. Installare la nuova unità fusore su questa macchina.



7. Bloccare l'unità fusore ruotando la leva di blocco blu su entrambi i lati verso la parte anteriore, fino a raggiungere la posizione di sblocco.

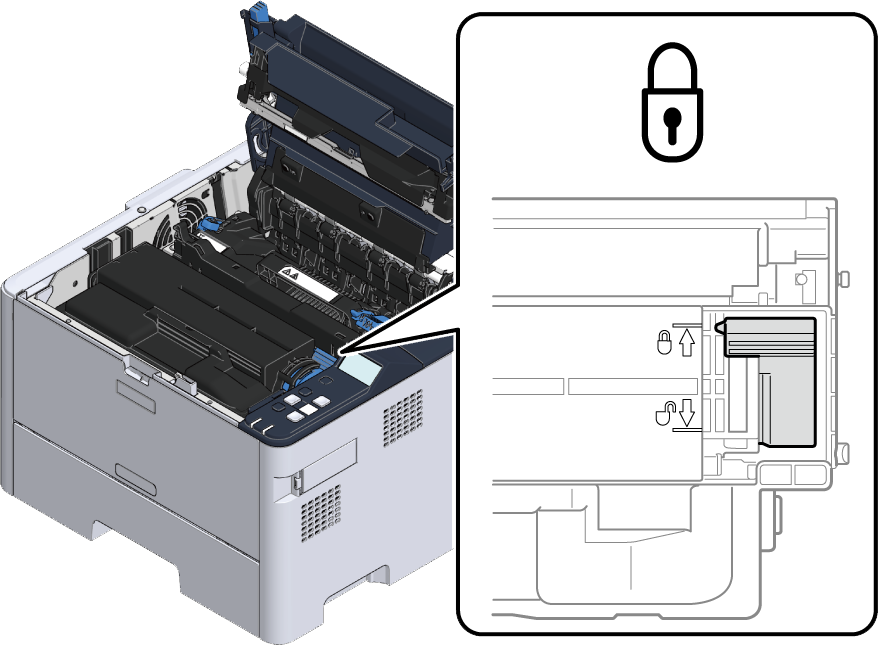

8. Assicurarsi che la leva blu sul lato destro della cartuccia del toner sia allineata con il segno di blocco.



   • Non toccare la leva blu. Se si sposta la leva, la cartuccia del toner potrebbe staccarsi quando si rimuove il tamburo, causando la dispersione del toner.



9. Rimuovere il tamburo fotosensibile. Rimuovere il tamburo di stampa insieme alla cartuccia di toner attaccato.

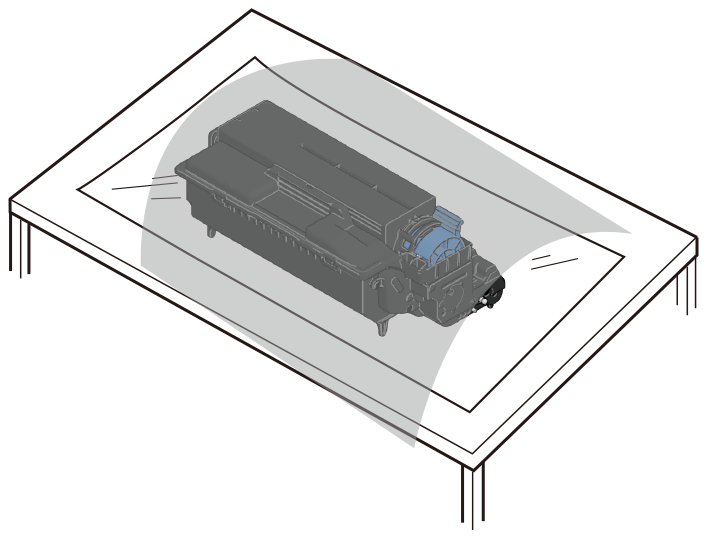

10. Posizionare il tamburo rimosso e la cartuccia del toner su una superficie piana e coprirla con un pezzo di carta o simili per evitare la luce diretta.



    • Maneggiare con cura poiché il tubo verde del tamburo è molto facile da danneggiare.

    • Non esporre il tamburo alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Non lasciarla scoperta per più di 5 minuti anche con la luce della stanza.

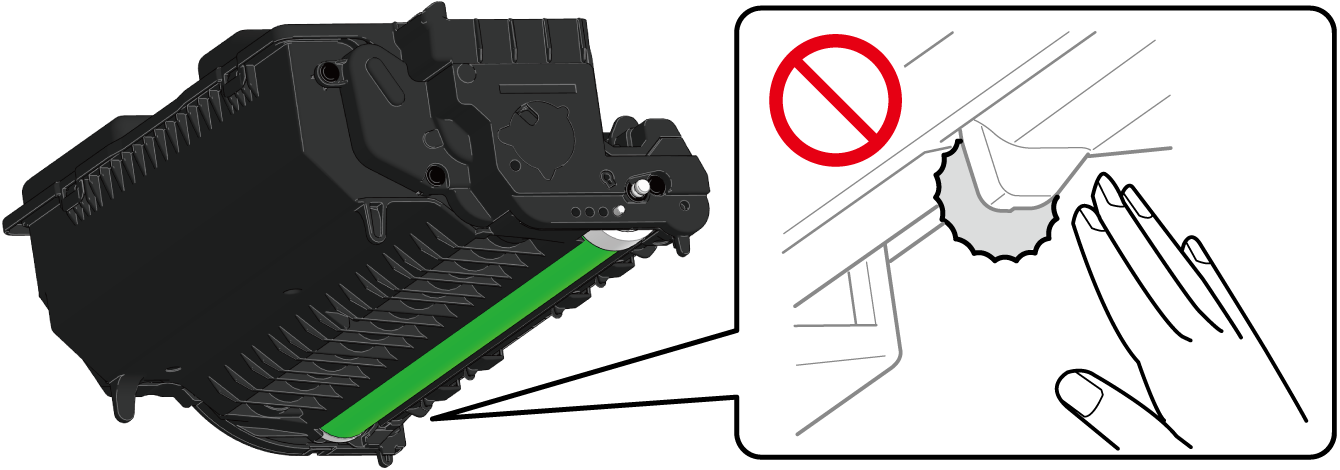

    • Non toccare le marce nella parte bassa del tamburo.








11. Sbloccare l'unità di trasferimento ruotando le maniglie blu su entrambi i lati verso la parte anteriore.



12. Rimuovere l'unità di trasferimento.

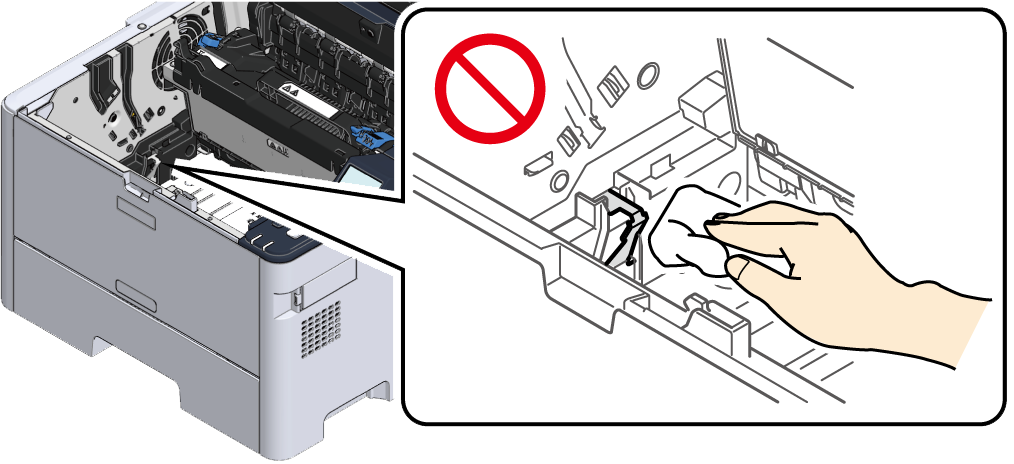

    • Non pulire il grasso presente sulla parte metallica all'interno dell'unità principale.

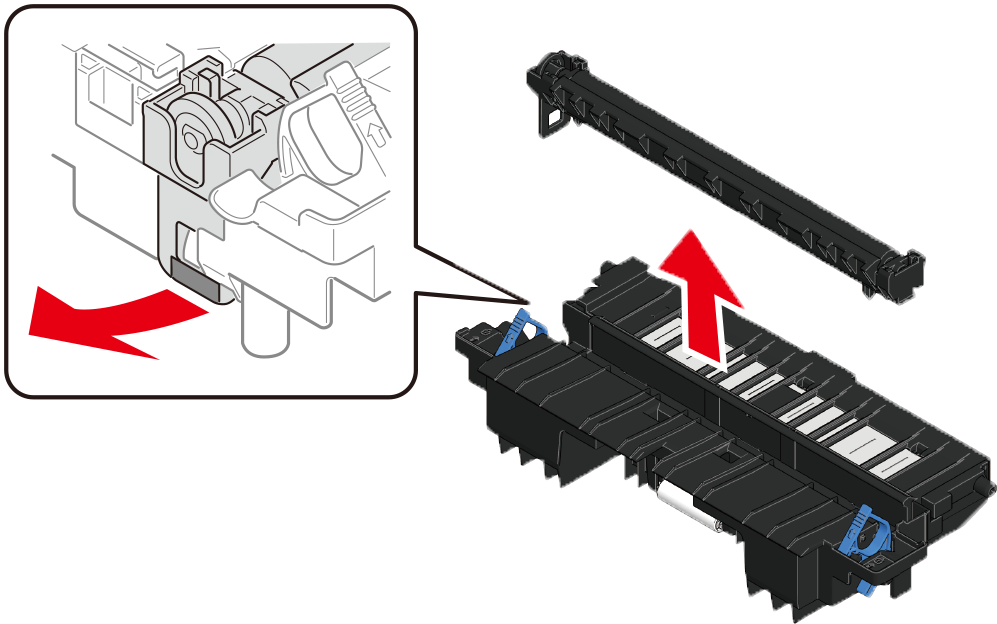

13. Rimuovere il rullo di trasferimento premendo verso l'esterno l'etichetta blu posta sul lato inferiore sinistro dell'unità di trasferimento.



    • Attenzione a non toccare la parte centrale in spugna.



14. Estrarre il rullo di trasferimento dal suo imballaggio.

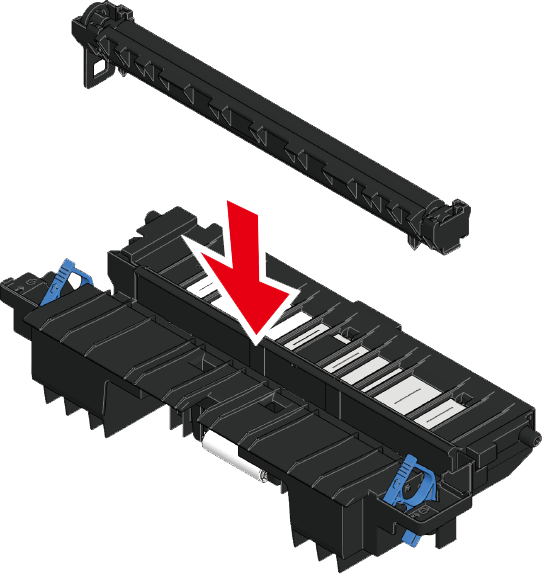

15. Installare il rullo di trasferimento sull'unità di trasferimento con la maniglia blu dell'unità di trasferimento sul lato anteriore e l'etichetta blu del rullo di trasferimento sul lato sinistro.



    • Attenzione a non toccare la parte centrale in spugna.



16. Installare l’unità di trasferimento su questa macchina.





17. Bloccare l'unità di trasferimento inclinando le leve blu sinistra e destra verso la parte posteriore.

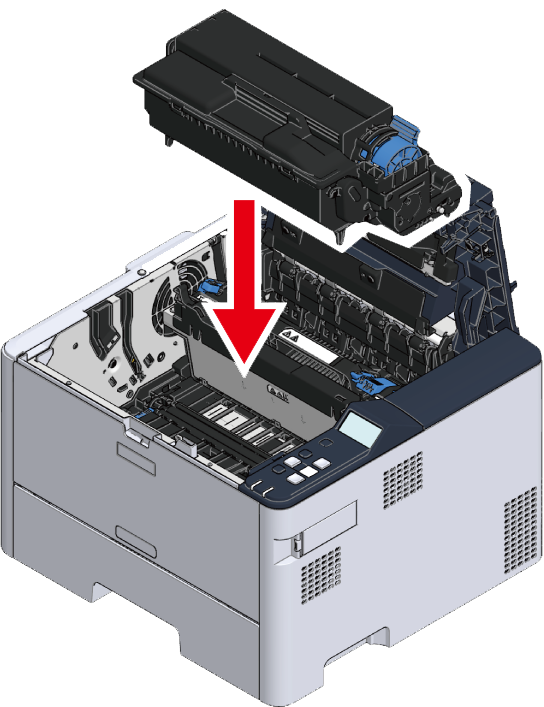

18. Installare il tamburo di stampa insieme alla cartuccia di toner in questa macchina.



19. Chiudere il coperchio superiore dal lato posteriore.

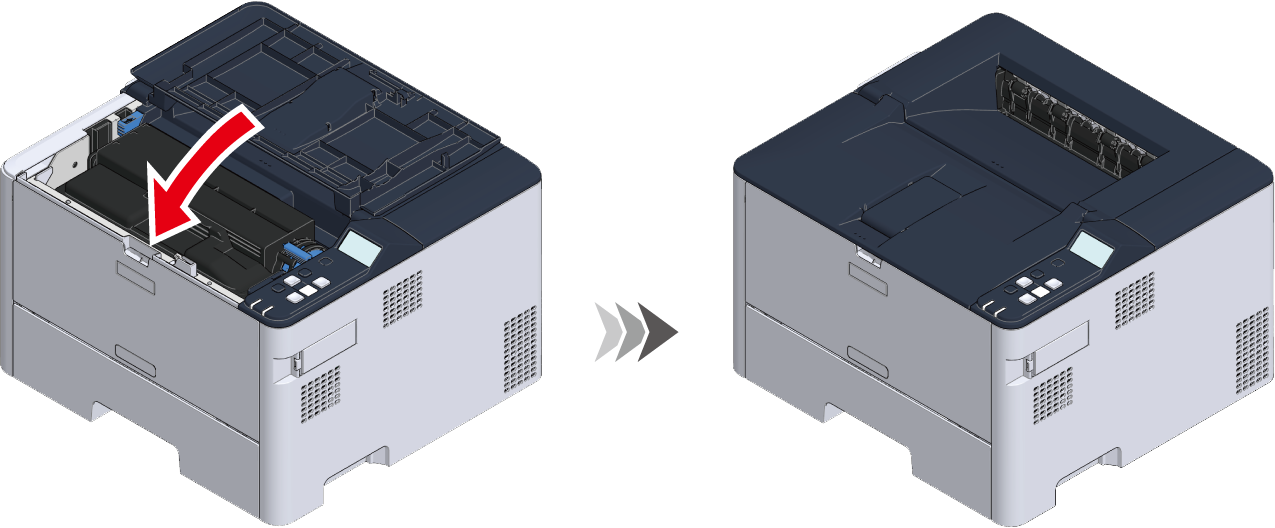

20. Chiudere il coperchio superiore (anteriore).
