拡張有線LANモジュールを取り付ける
本機を2つの異なるネットワークに有線LANで接続して使用したいときに取り付けます。取り付けたあと、操作パネルで拡張有線LANモジュールを有効にする手順が必要です。
ここでは、拡張有線LANモジュールを取り付け、操作パネルで拡張有線LANモジュールを有効にする手順を説明しています。
- LANポートに刻印されているLAN1は標準有線LAN、LAN2は拡張有線LANを指します。
- 無線LANモジュールと同時に使用することはできません。
本機の電源を切り、電源コードを取り外します。
- 電源を入れたまま取り付けると、本体や拡張有線LANモジュールが故障するおそれがあります。

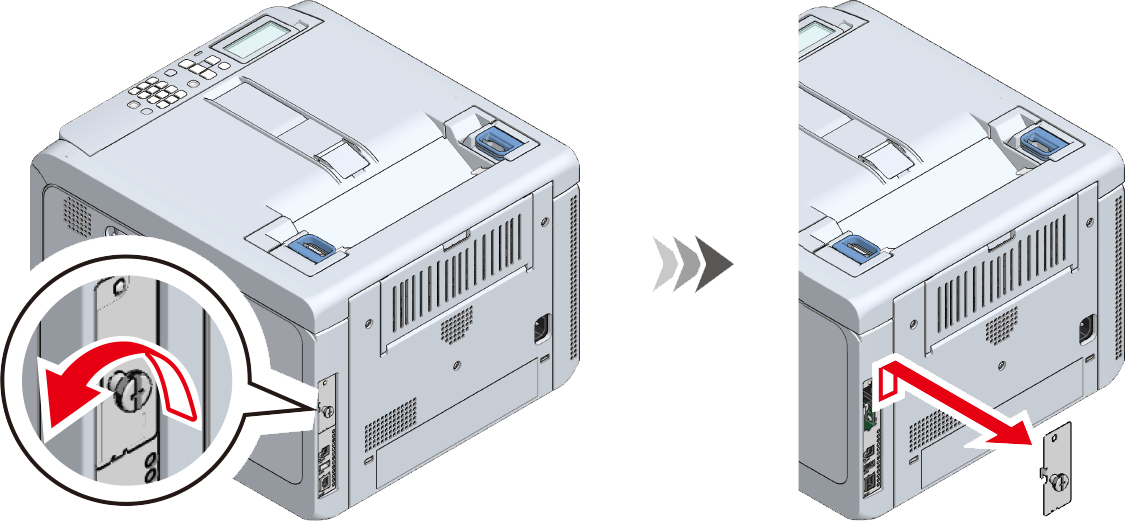

本機背面の拡張有線LANモジュールカバーのねじをゆるめ、カバーを取り外します。
- 拡張有線LANモジュールカバーとねじは、捨てずに保管しておいてください。

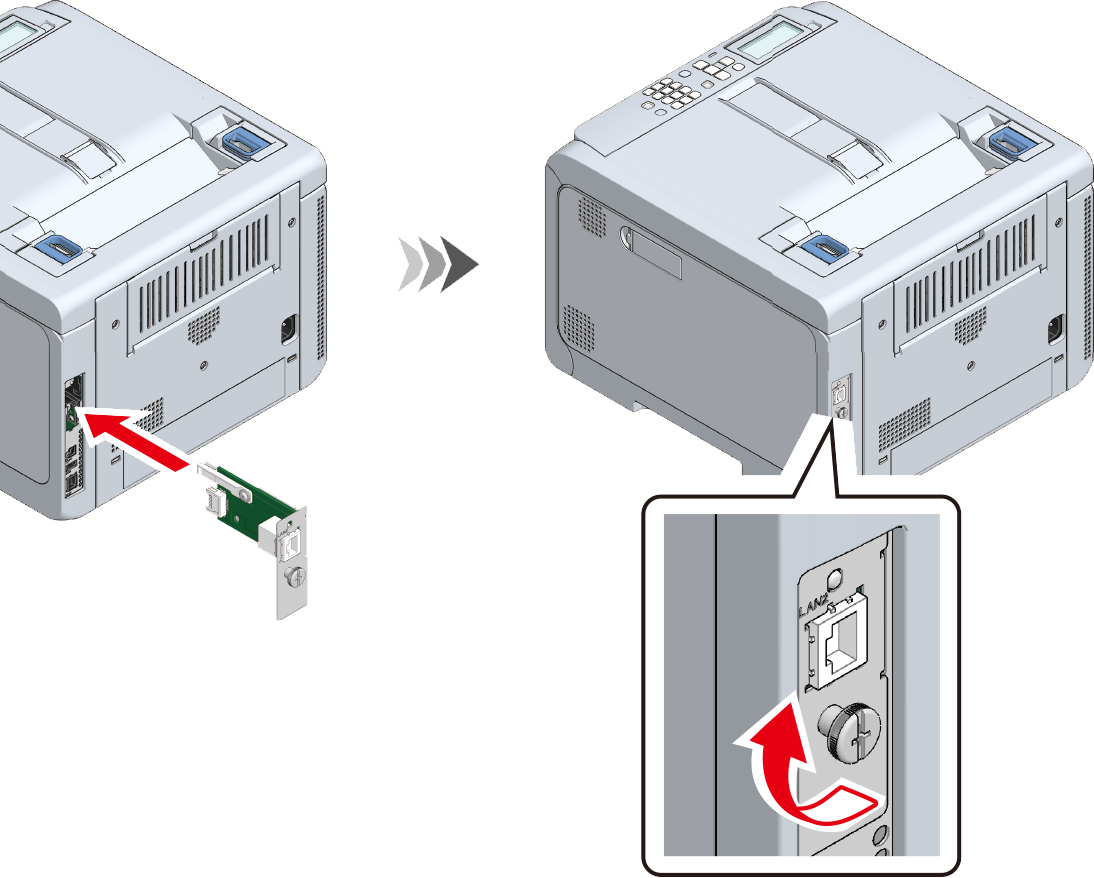

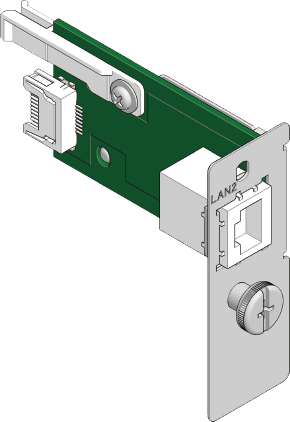

拡張有線LANモジュールを拡張有線LANモジュール口に差し込み、ねじで固定します。

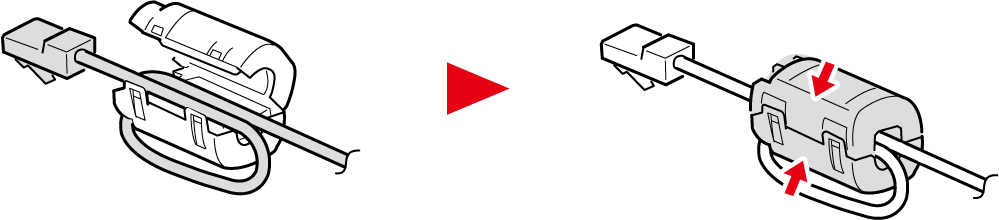

LANケーブルにコアを取り付けます。

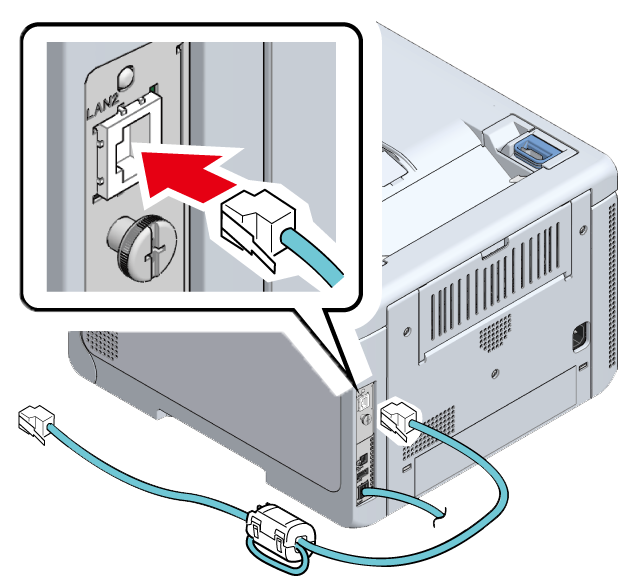

本機に電源コードと、拡張有線LANモジュール（LAN2）にLANケーブルの一端を取り付けます。
LAN ケーブルの他端をハブに差し込みます。
本機の電源を入れます。

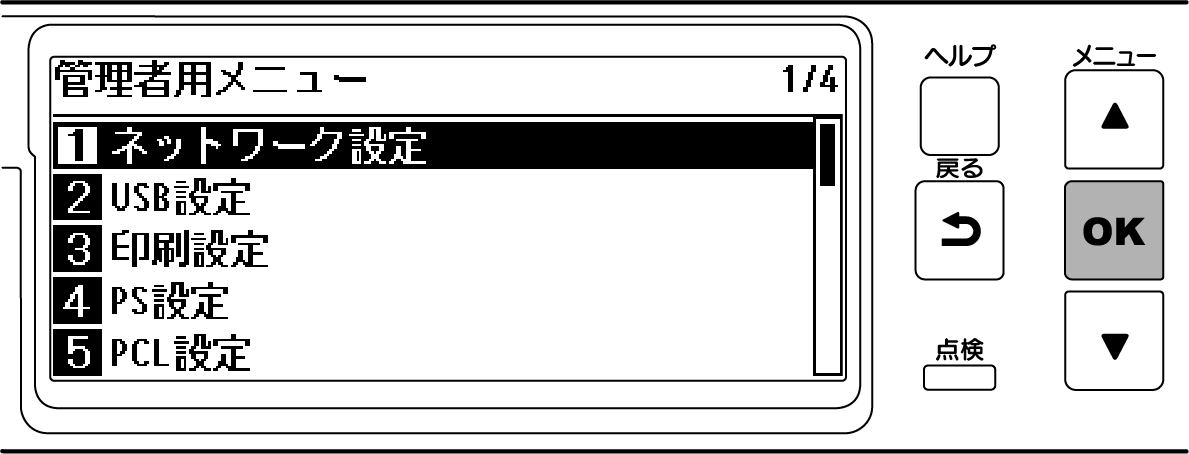

- 操作パネルのスクロールボタンを数回押して［管理者用メニュー］を選択し、《OK》を押します。
テンキーから管理者パスワードを入力し、《OK》を押します。

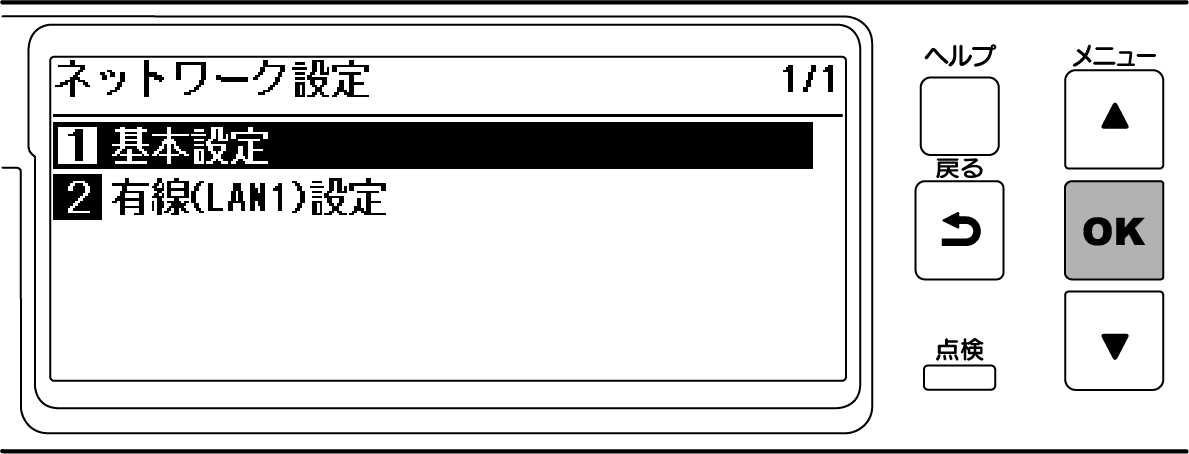

［ネットワーク設定］が選択されていることを確認し、《OK》を押します。

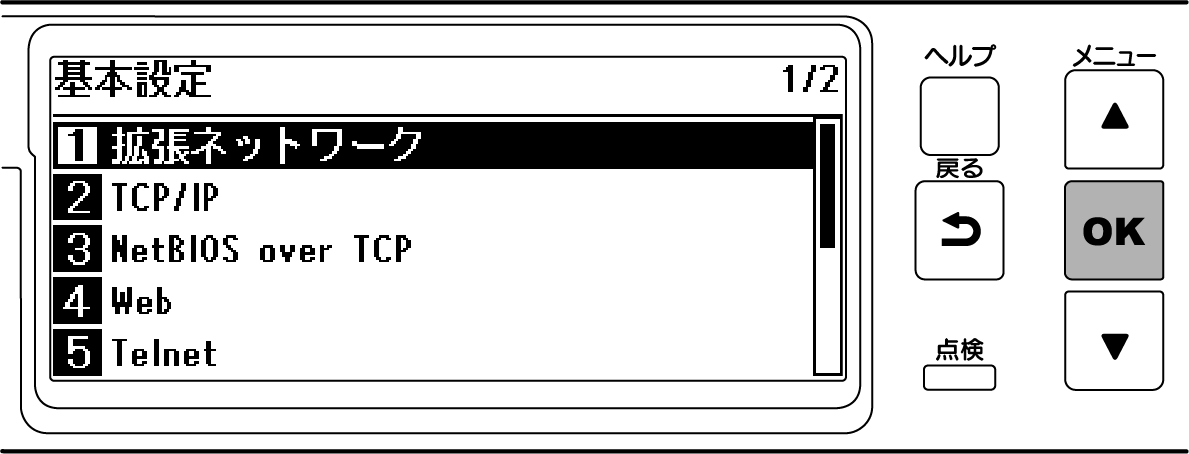

［基本設定］が選択されていることを確認し、《OK》を押します。
［拡張ネットワーク］が選択されていることを確認し、《OK》を押します。

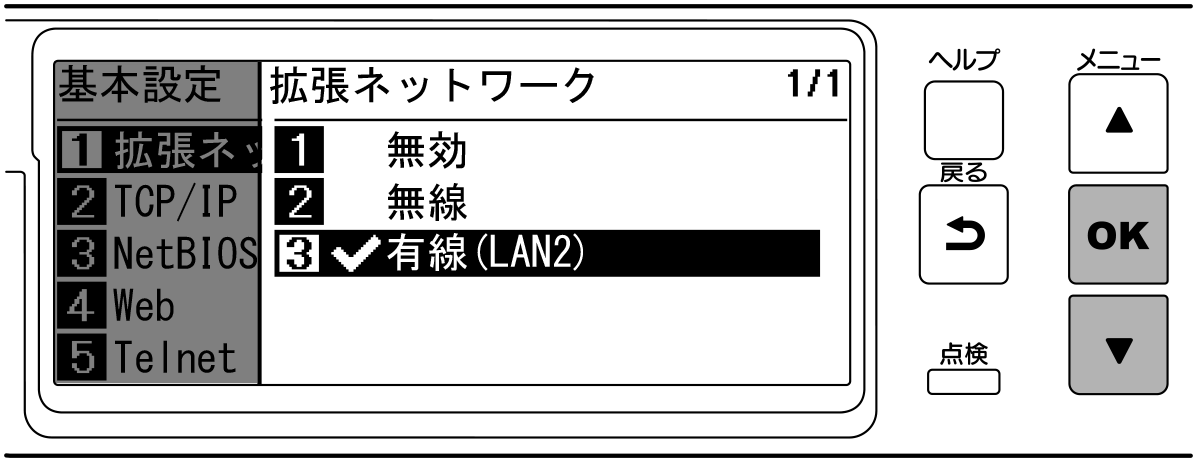

▼を押して［有線（LAN2）］を選択し、《OK》を押します。

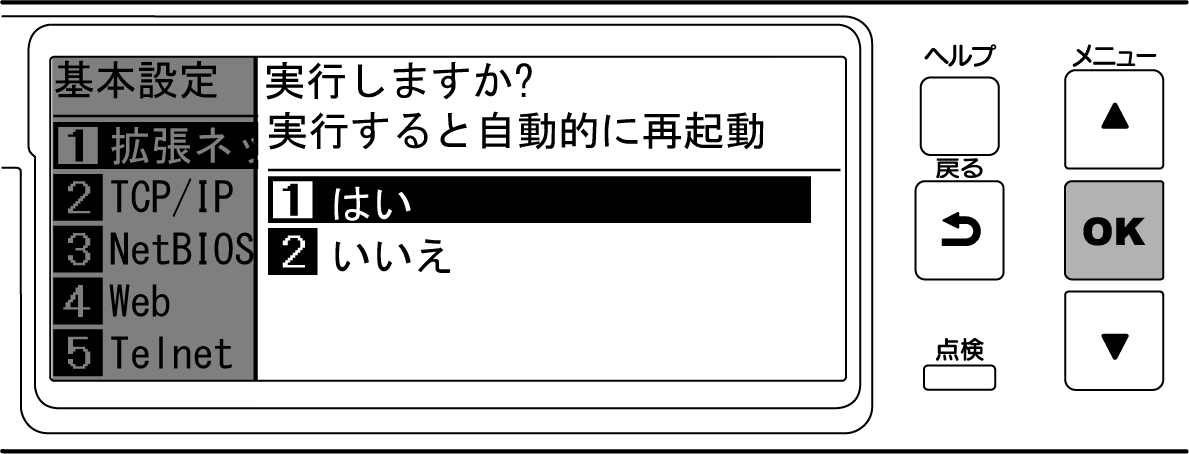

［実行しますか?］と表示するので、［はい］が選択されていることを確認し、《OK》を押します。
- 装置が再起動するので、待機画面を表示するまで待ちます。
- 操作パネルのスクロールボタンを数回押して［管理者用メニュー］を選択し、《OK》を押します。
テンキーから管理者パスワードを入力し、《OK》を押します。
［ネットワーク設定］が選択されていることを確認し、《OK》を押します。

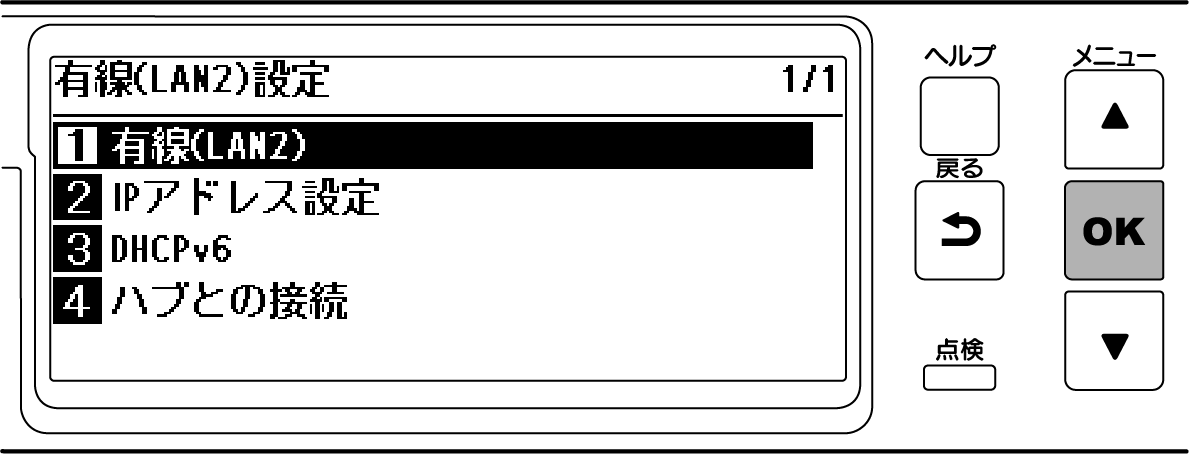

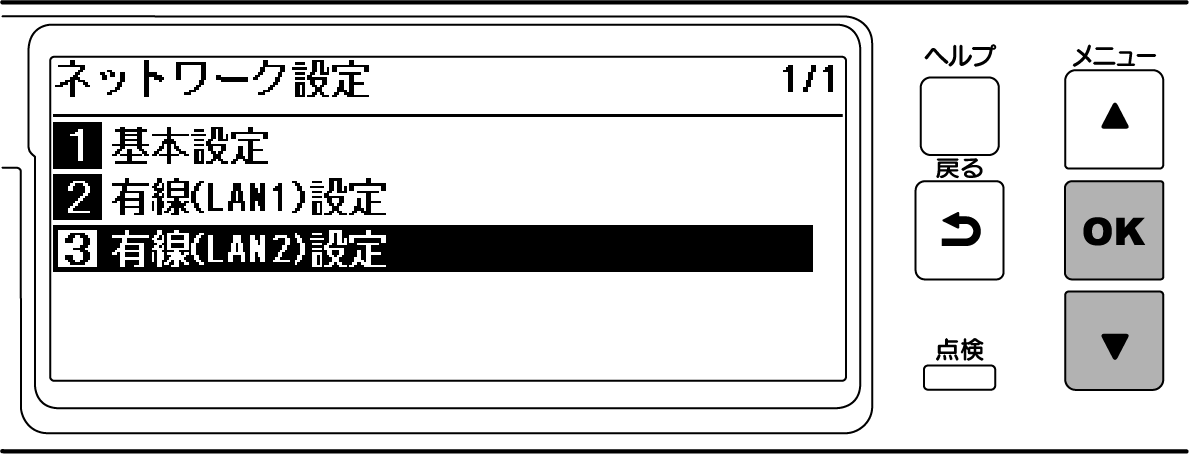

▼を数回押して、［有線（LAN2）設定］を選択し、《OK》を押します。
［有線（LAN2）］が選択されていることを確認し、《OK》を押します。

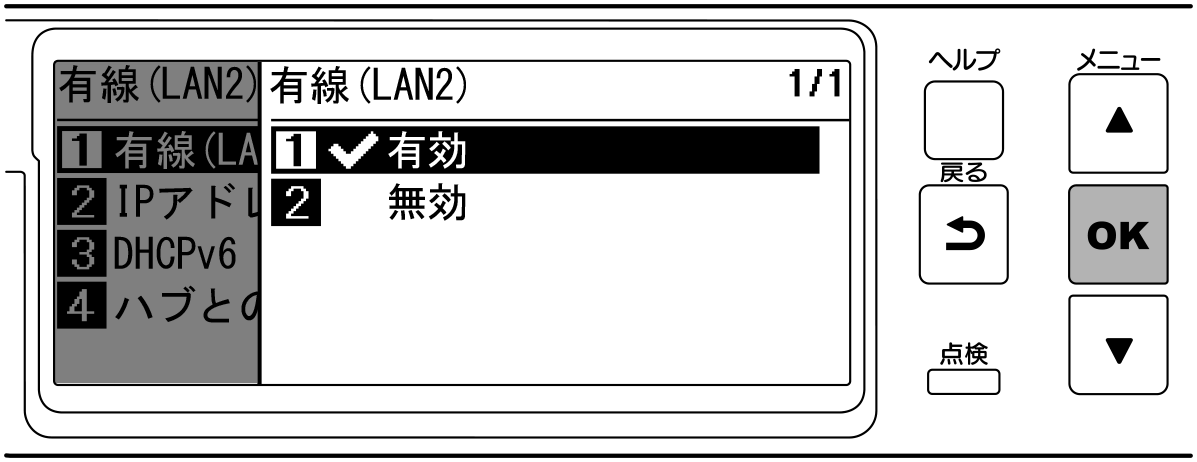

［有効］が選択されていることを確認し、《OK》を押します。

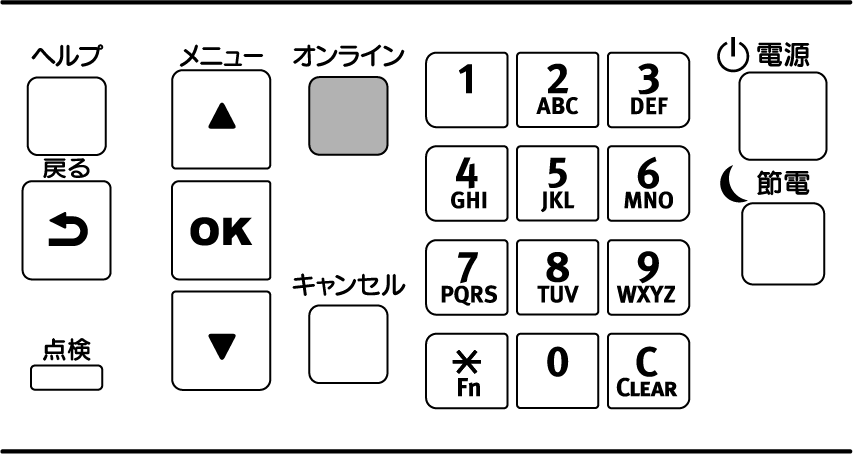

《オンライン》を押して、待機画面に戻ります。
続いて、本機にIP アドレスなどのネットワーク情報を設定します。
