本節說明如何連接電話線以傳送傳真。
電話線連接方式視環境而不同。請參閱本手冊中的圖解，連接適合您環境的電話線。
注意
-
務必使用機器隨附的電話線。使用其他電話線可能導致故障。
-
如果傳真的傳送或接收發生錯誤，請將 [Super G3] 設為 [OFF (關)]。
-
您不可以直接連接到 ISDN 線路。若要連接，請使用終端轉接器 (TA) 並連接至機器的 LINE 接頭。
連接至公用線路 (假如僅用於傳真)
-
將隨附電話線的一端 (a) 插入機器的 LINE 接頭 (b)，並將另一端插入公用線路 (類比) (c)。
注意
「TEL 接頭」的蓋子保持插入。
連接至公用線路 (假如將電話連接至機器)
-
將隨附電話線的一端 (a) 插入機器的 LINE 接頭 (b)，並將另一端插入公用線路 (類比) (c)。
-
拆下電話接頭護蓋 (d)。
-
將連接到外部電的電話線 (f) 插入機器的 TEL 接頭 (e)。
連接至機器的電話稱為外部電話。
注意
-
本機只能連接一台電話。
-
請勿同時連接多台電話至機器。若同時連接多台電話至機器，可能發生下列問題，導致機器無法正常運作。
-
如果機器正在傳送或接收傳真的同時接起電話聽筒，傳真影像可能會毀壞，或可能發生通訊錯誤。
-
如果來電是電話，電話可能延遲響鈴或半途停止，如果來電是傳真，機器可能無法接收傳真。
-
-
如果連接具有傳真功能的電話，使用前請先停用電話的傳真功能 (停用傳真接收)。
筆記
若採直接互連，則需要獨立的建構工作。 請聯絡您的電話公司。
-

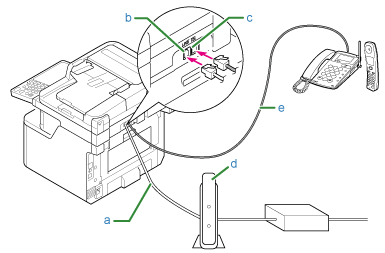

連接光纖 IP 電話
-
將連接到光纖裝置 (IP 電話) (d) 的電話線 (a) 插入機器的 LINE 接頭 (b)。
-
拆下電話接頭護蓋。
-
將連接到外部電的電話線 (e) 插入機器的 TEL 接頭 (c)。
連接到 ADSL 環境
除了隨附的電話線之外，也需要相同類型的電話線。
-
將隨附電話線的一端 (a) 插入機器的 LINE 接頭 (b)，並將另一端插入電話線分隔器 (e)。
如果使用內建電話線分隔器類型的 ADSL 數據機，請將連接到 ADSL 數據機 (f) 隨附的電話線 (a) 插入機器的 LINE 接頭 (b)。
-
使用電話線 (g) 將電話線分隔器 (e) 連接至 ADSL 數據機 (f)，然後將另一條電話線 (h) 插入公用線路 (類比) (c)。
-
拆下電話接頭護蓋。
-
將連接到外部電的電話線 (i) 插入機器的 TEL 接頭 (d)。

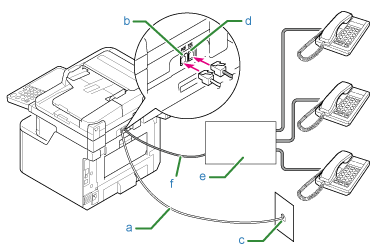

連接 PBX、家用電話或商用電話
-
將連接至公用線路 (類比) (c) 隨附的電話線 (a) 插入機器的 LINE 接頭 (b)。
-
將連接至 PBX (e) 等控制裝置的電話線 (f) 插入機器的 TEL 接頭 (d)。
筆記
-
家用電話是專供家庭使用的簡易型交換器，可用一或兩條電話線連接多部電話，讓您使用分機電話和門口對講機。
-
商用電話是一種簡易型交換器，可容納三條以上的電話線供多部電話共用，以使用分機電話或其他用途。

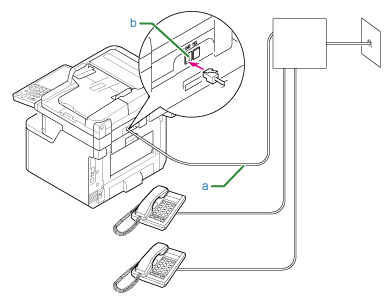

連接作為分機電話
-
將連接至 PBX 等控制裝置的電話線插入機器的 LINE 接頭。
-
如果將電話線用於傳真和電話，請將外部電話的電話線插入 TEL 接頭 (b)。

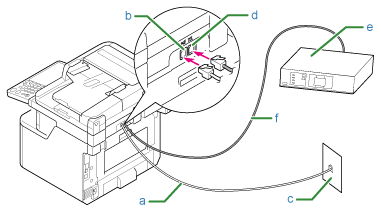

連接至 CS 調諧器或數位電視
-
將連接至公用線路 (類比) (c) 隨附的電話線 (a) 插入機器的 LINE 接頭 (b)
-
拆下電話接頭護蓋。
-
將連接到 CS 調諧器或數位電視 (e) 的電話線 (f) 插入機器的 TEL 接頭 (d)。
