拆封及安裝機器

本節說明如何拆封或安裝機器。

Injury may result.

Lift this machine by 2 persons, because it weighs approximately 23 kg.

注意

  • 感光鼓 (綠筒) 非常脆弱,處理時應極度小心。

  • 請勿讓感光鼓受到陽光直曬,或是暴露於強烈光線下 (大約超過 1,500 lux)。 即使是在室內光線下,也不能讓感光鼓停留超過 5 分鐘。

  • 運送機器時,需要包裝及填充材料。請妥善保存,以便日後使用。

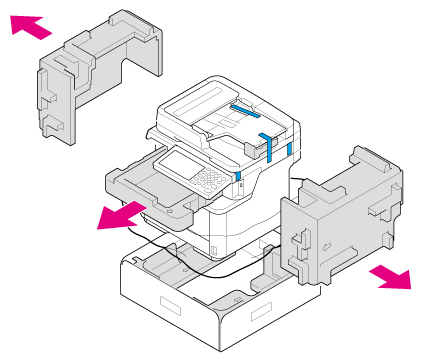

  1. 請從外箱取出機器,並取下機器上的配件、填充材料及塑膠袋。

    配備組包裝在填充材料內。

  2. 抬起機器,放置於所需的位置。

    注意

    在完成步驟 4 前,請勿打開掃描器。

  3. 取下填充材料、保護膠帶、保護紙和乾燥劑。

  4. 開啟掃描器裝置。

  5. 按下上蓋開啟按鈕。

  6. 打開上蓋,直到卡住定位為止。

  7. 取出感光鼓。

    注意

    • 請勿讓感光鼓暴露在光源下超過 5 分鐘。

    • 請勿觸摸感光鼓底部的光亮綠色表面。

  8. 取出感光鼓中的乾燥劑。

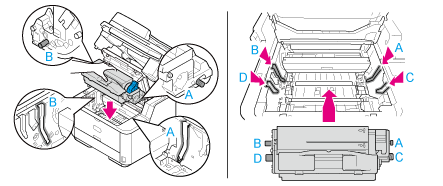

  9. 將感光鼓針腳 (A 至 D) 對齊機器內的溝槽 (A 至 D),接著將感光鼓裝回機器。

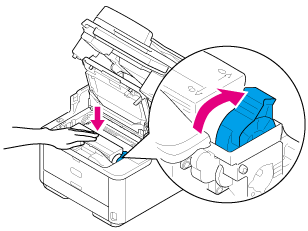

  10. (未鎖定) 箭頭方向,將碳粉匣的藍色鎖定桿轉到底。

    筆記

    • 將鎖定桿上的箭頭對齊感光鼓上的箭頭。

    • 若未確實固定碳粉匣,可能導致列印品質降低。

  11. 緩慢關上上蓋,並推動上蓋的中間部分進行確認。

    注意

    如果上蓋打開的錯誤訊息未消失,請確定上蓋確實關閉。

  12. 關閉掃描器裝置。
