이미지 드럼만 교체

이 절에서는 토너 카트리지를 계속 사용하면서 드럼을 교체하는 방법에 대해 설명합니다.

주의

  • 현재 사용 중인 토너 카트리지에 새 이미지 드럼을 사용하면 토너 카트리지의 잔량이 올바로 표시되지 않습니다. 메시지 "[컬러] 이미지 드럼 수명이 가까워 졌습니다" 또는 "[컬러] 이미지 드럼 수명" 이 교체 직후에 표시될 수도 있습니다.

  • 드럼(초록색 원통)은 깨지기 쉬우므로 취급 시 각별한 주의를 기울여야 합니다.

  • 드럼을 직사광선이나 밝은 실내등(약 1,500lux 이상)에 노출시키지 마십시오. 실내 조명에서도 드럼을 5분 이상 두지 마십시오.

  • 최적의 제품 성능을 보장하는 OKI 정품 소모품을 사용하십시오.

  • 정품 OKI 소모품이 아닌 소모품을 사용하여 발생한 문제와 관련된 서비스 비용은 보증 기간이나 유지 관리 계약 기간 중에도 보장되지 않습니다. (비정품 소모품을 사용한다고 해서 항상 문제가 되는 것은 아니지만, 비정품 소모품을 사용할 때에는 각별한 주의를 기울여야 합니다.)

메모

  • “[COLOR] 드럼 수명에 가까움" 메시지를 표시하기 위한 설정을 변경할 수 있습니다. [Admin Setup(관리자용 메뉴)] > [Others Setup(기타 설정)] > [Near Life Setup(교환 준비 설정)] > [Drum Near Life Timing(드럼 교환 준비 타이밍)]에서 설정합니다. 유용한 값은 500-5,000(500씩 점증)입니다.

  1. 새 이미지 드럼을 준비합니다.

  2. 손가락을 기기의 오른쪽 홈에 끼우고 전면 커버 열기 레버(1)를 당겨 전면 커버(2)를 앞으로 여십시오.

  3. 열림 버튼(3)을 누르고 배출 트레이(4)를 엽니다.

    화상을 입을 수 있습니다.

    정착기는 매우 뜨겁습니다. 만지지 마십시오.

  4. 교체할 이미지 드럼을 레이블 색상으로 식별하십시오.

  5. 기기에서 드럼(5)을 제거하고 드럼을 평평한 표면에 놓습니다.

    주의

    • 드럼(초록색 원통)은 깨지기 쉬우므로 취급 시 각별한 주의를 기울여야 합니다.

    메모

    • 이미지 드럼이 프린터에 잠겨 있지 않습니다. 들어 올리면 그것을 분리할 수 있습니다.

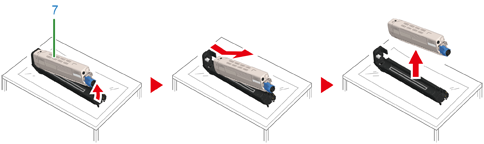

  6. 토너 카트리지를 누르면서 토너 카트리지 잠금 레버(파란색)(6)를 상단이 표시에 맞춰질 때까지 사용자 쪽으로 돌립니다.

  7. 오른쪽에서 토너 카트리지(7)를 들어 올려 이미지 드럼에서 제거하십시오.

  8. 새 이미지 드럼의 포장을 풀고 평평한 표면에 놓습니다.

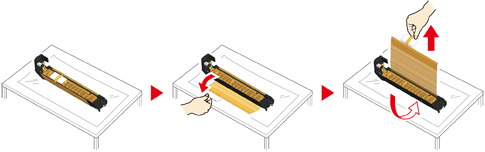

  9. 보호 시트와 방습제 팩을 제거하십시오.

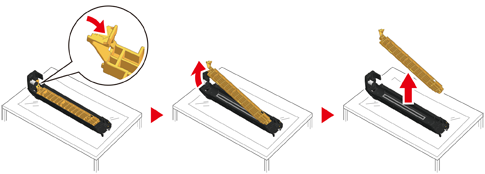

  10. 토너 커버를 제거합니다.

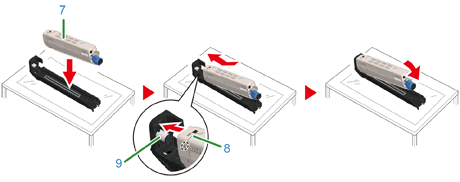

  11. 토너 카트리지와 이미지 드럼 컬러 레이블이 정렬되도록 왼쪽 함몰부(8)를 이미지 드럼의 돌출부(9)와 정렬하여 7단계에서 제거한 토너 카트리지(7)를 삽입합니다. 그런 다음 오른쪽을 살짝 위치에 삽입합니다.

  12. 토너 카트리지를 누르면서 토너 카트리지 잠금 레버(파란색)(6)를 상단이 마크에 맞춰질 때까지 뒤쪽으로 돌려서 토너 카트리지를 이미지 드럼에서 분리하십시오.

    제자리에 잠기면 딸깍하는 소리가 들립니다.

  13. 새 이미지 드럼의 레이블 색상을 확인하고 드럼을 기기에 넣으십시오.

    주의

    • 드럼(초록색 원통)은 깨지기 쉬우므로 취급 시 각별한 주의를 기울여야 합니다.

  14. 배출 트레이(4)의 양쪽을 꽉 눌러 배출 트레이(4)를 닫습니다.

  15. 앞 커버(2)를 닫습니다.

    주의

    • 배출 트레이가 제대로 닫히지 않으면 전면 커버가 닫히지 않습니다.

  16. 이미지 드럼을 폐기하십시오.

    메모

    • 이미지 드럼을 폐기 하는 경우 비닐 봉지 또는 유사한 용기에 넣어 현지 당국 규정이나 지침에 따라 폐기하십시오.
