전화선 연결

이 절에는 팩스 전송을 위한 전화선의 연결 방법이 설명되어 있습니다.

전화선 연결 방법은 환경에 따라 달라집니다. 본 설명서의 그림을 참고하면서 사용 중인 환경에 맞는 전화선을 연결합니다.

기기의 홈에 전화선을 끼워 느슨해지지 않게 합니다.

주의

  • 항상 기기와 함께 들어 있는 전화선을 사용하십시오. 다른 전화선을 사용하면 오작동으로 이어질 수 있습니다.

  • 팩스 전송이나 수신에 실패하면, [Super G3(슈퍼 G3)]를 [OFF(끄기)]로 설정합니다.

  • ISDN 라인을 직접 연결할 수 없습니다. 연결하려면, 터미널 어댑터(TA)를 사용하여 기기의 LINE 커넥터에 연결합니다.

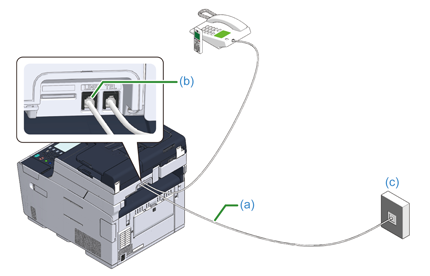

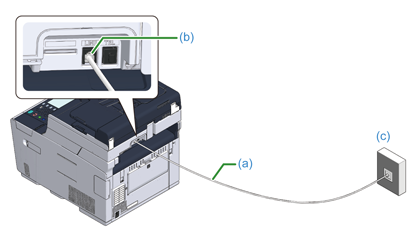

  1. 포함된 전화 케이블(a)의 한 쪽 끝을 기기의 LINE 커넥터(b)에 꽂고 다른 쪽 끝을 공용 회선(아날로그)(c)에 꽂습니다.

    주의

    "TEL 커넥터"의 커버를 삽입해 놓으십시오.

  1. 포함된 전화 케이블(a)의 한 쪽 끝을 기기의 LINE 커넥터(b)에 꽂고 다른 쪽 끝을 공용 회선(아날로그)(c)에 꽂습니다.

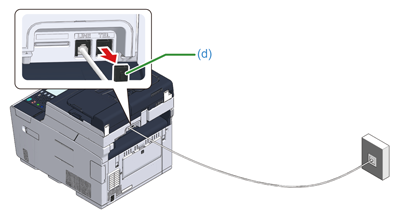

  2. 전화 커넥터 커버(d)를 제거합니다.

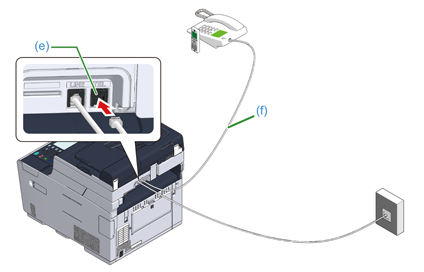

  3. 외부 전화기에 연결된 전화 케이블(f)을 기기의 TEL 커넥터(e)에 꽂습니다.

    기기에 연결된 전화를 외부 전화라고 합니다.

    주의

    • 1개 전화만 기기에 연결할 수 있습니다.

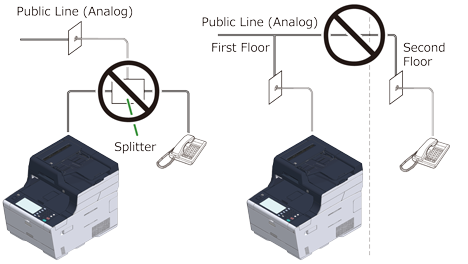

    • 전화를 기기에 병렬로 연결하지 마십시오. 전화를 기기에 병렬로 연결하면 다음 문제가 발생하고 기기가 올바로 작동하지 않습니다.

      • 기기가 팩스를 전송하거나 수신하는 동안 병렬로 연결된 전화를 받으면, 팩스 이미지가 손상되거나 통신 오류가 발생할 수 있습니다.

      • 수신 전화가 음성 통화인 경우 전화벨이 늦게 울리거나 울리던 중간에 멈출 수 있고, 수신 전화가 팩스인 경우 기기가 팩스를 수신하지 못할 수도 있습니다.

    • 전화에 팩스 기능을 연결하는 경우, 사용하기 전에 전화기의 팩스 기능을 비활성화(팩스 수신 비활성화)합니다.

    메모

    직접 상호 연결하는 경우 별도의 구성 작업이 필요합니다. 전화 회사에 문의하십시오.

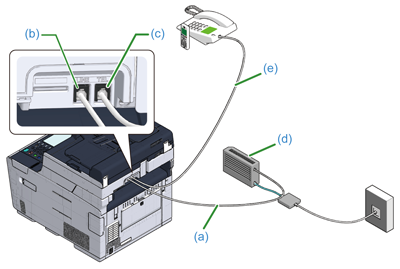

  1. 광 기기(IP 전화기)(d)에 연결된 동봉 전화 케이블(a)을 기기의 LINE 커넥터(b)에 꽂습니다.

  2. 전화 커넥터 커버를 제거합니다.

  3. 외부 전화기에 연결된 전화 케이블(e)을 기기의 TEL 커넥터(c)에 꽂습니다.

메모

  • 팩스 다이얼 실패의 경우 PBX 회선을 [ON (ON)]으로 설정합니다.

    사용자 설치

  • 팩스 전송이나 수신에 실패하면, [슈퍼 G3]를 [끄기]로 설정합니다.

    사용자 설치

포함된 전화 케이블 외에, 동일한 종류의 전화 케이블이 필요합니다.

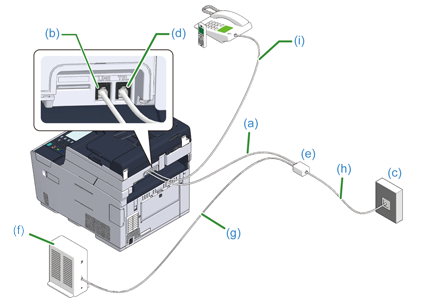

  1. 포함된 전화 케이블(a)의 한 쪽 끝을 기기의 LINE 커넥터(b)에 꽂고 다른 쪽 끝을 전화기 스플리터(e)에 꽂습니다.

    전화선 스플리터가 내장된 ADSL 모뎀을 사용할 경우, ADSL 모뎀(f)에 연결되고 동봉된 전화 케이블(a)을 기기의 LINE 커넥터(b)에 꽂습니다.

  2. 전화선 스플리터(e)를 전화기 케이블(g)이 있는 ADSL 모덴(f)에 연결하고 나서 다른 전화기 케이블(h)을 공용 회선(아날로그)(c)에 꽂습니다.

  3. 전화 커넥터 커버를 제거합니다.

  4. 외부 전화기에 연결된 전화 케이블(i)을 기기의 TEL 커넥터(d)에 꽂습니다.

메모

  • 팩스 다이얼 실패의 경우 PBX 회선을 [ON (ON)]으로 설정합니다.

    사용자 설치

  • 팩스 전송이나 수신에 실패하면, [슈퍼 G3]를 [끄기]로 설정합니다.

    사용자 설치

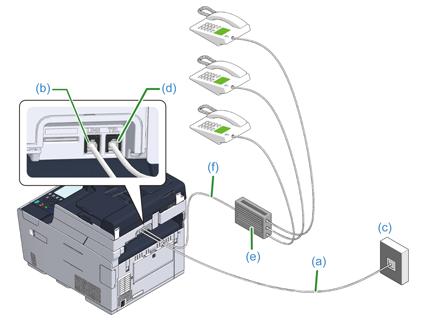

  1. 공용 회선(아날로그)(c)에 연결된 동봉 전화 케이블(a)을 기기의 LINE 커넥터(b)에 꽂습니다.

  2. PBX(e)와 같은 제어 장치에 연결된 전화 케이블(f)을 기기의 TEL 커넥터(d)에 꽂습니다.

메모

  • 집 전화는 여러 전화를 하나 또는 2개의 전화선에 연결해 주는 간단한 가정용 전환기로서, 내선과 도어 폰을 사용할 수 있도록 해줍니다.

  • 사무실 전화는 간편한 스위치로서 여기에는 3개 이상의 전화선이 달려 있고 이것으로 많은 전화를 공유할 수 있어서 확장 전화나 다른 사용이 가능합니다.

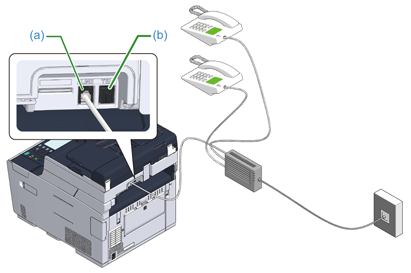

  1. PBX와 같은 제어 장치에 연결된 전화 케이블을 기기의 LINE 커넥터(a)에 꽂습니다.

  2. 팩스와 전화기 모두에 전화 선을 사용할 경우, 외부 전화기의 전화기 케이블을 TEL 커넥터(b)에 꽂습니다.

메모

PBX(사설 교환기)에 연결할 경우, PBX 회선을 [ON (ON)]으로 설정합니다.

팩스 설정

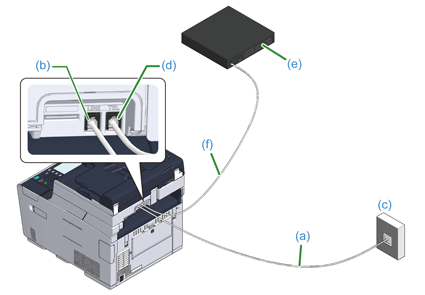

  1. 공용 회선(아날로그)(c)에 연결된 동봉 전화기 케이블(a)을 기기의 LINE 커넥터(b)에 꽂습니다.

  2. 전화 커넥터 커버를 제거합니다.

  3. CS 튜너 또는 디지털 TV(e)에 연결된 전화기 케이블(f)을 기기의 TEL 커넥터(d)에 꽂습니다.
