이 절에서는 드럼과 토너 카트리지를 새 제품으로 동시에 교체하는 방법에 대해 설명합니다.
주의
-
드럼(초록색 원통)은 깨지기 쉬우므로 취급 시 각별한 주의를 기울여야 합니다.
-
드럼을 직사광선이나 밝은 실내등(약 1,500lux 이상)에 노출시키지 마십시오. 실내 조명에서도 드럼을 5분 이상 두지 마십시오.
-
새 이미지 드럼과 토너 카트리지를 준비하십시오.
-
버튼(A)을 눌러 배출 트레이(a)를 완전히 엽니다.
화상을 입을 수 있습니다.
정착기는 매우 뜨겁습니다. 만지지 마십시오.
-
레이블 색상으로 빈 토너 카트리지를 식별합니다.
-
기기에서 이미지 드럼(b)을 제거하고 평평한 표면에 놓습니다.
주의
소모품을 제거하는 동안 LED 헤드를 치지 않도록 주의해야 합니다.
화상을 입을 수 있습니다.
사용한 이미지 드럼이나 토너 카트리지를 불 속에 던지지 마십시오. 폭발할 수 있고 안에 든 토너가 날려 화상을 입을 수 있습니다.
-
새 이미지 드럼의 포장을 풀고 평평한 표면에 놓습니다.
-
방습제 팩을 제거하십시오.
-
토너 커버를 제거합니다.
-
새 토너 카트리지 포장을 풉니다.
-
카트리지를 위 아래로, 옆으로 수차례 흔듭니다.
-
토너 카트리지에서 테이프(c)를 제거합니다.
-
토너 카트리지와 이미지 드럼 컬러 레이블이 정렬되도록 왼쪽 함몰부(e)를 이미지 드럼의 돌출부(f)와 정렬하여 새 토너 카트리지(d)를 장착합니다. 그런 다음 오른쪽을 살짝 위치에 삽입합니다.
메모
설치 방법에 대해서는, "토너 카트리지 교체"를 참조합니다.
-
카트리지를 잡고, 토너 카트리지 청색 레버(g)의 끝부분을 집어내고 이것이 카트리지 돌출부에 맞을 때까지 앞으로 돌립니다.
주의
토너 카트리지를 이미지 드럼에 설치할 때 청색 레버를 돌리지 않고 배출 트레이를 닫으면, 오작동을 일으킬 수 있습니다. 청색 레버의 상단이 토너 카트리지 뒤쪽에 있는 돌출부에 맞을 때까지 청색 레버를 돌려야 합니다.
-

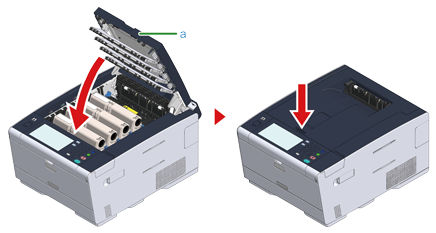

새 이미지 드럼의 레이블 색상을 확인하고 드럼을 기기에 넣습니다.
주의
소모품을 설정하는 동안 LED 헤드를 치지 않도록 주의해야 합니다.
-
배출 트레이(a)를 닫고 확인을 위해 배출 트레이 센터를 밀어줍니다.
-
이미지 드럼 및 토너 카트리지를 재활용하십시오.
메모
이미지 드럼을 폐기 하는 경우 비닐 봉지 또는 유사한 용기에 넣어 현지 당국 규정이나 지침에 따라 폐기하십시오.
