Instalação de produtos consumíveis

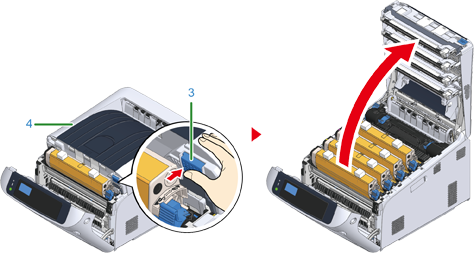

  1. Insira seu dedo no recesso ao lado direito da impressora e puxe a alavanca de abertura da tampa frontal (1) para abrir a tampa frontal (2) para frente.

    Nota

    • Abra a tampa frontal com cuidado. Se abrir rapidamente, uma bandeja MP pode abrir.

  2. Pressione o botão de abertura (3) e abra a bandeja de saída (4).

  3. Prepare uma superfície plana coberta com folhas de jornal, etc., para remover as folhas de proteção dos cilindros de imagem colocados na impressora.

  4. Retire o cilindro de imagem “K: Preto” com o cartucho de toner anexado e coloque-o na superfície preparada na etapa 3.

    Memo

    • Os cilindros de imagem não estão travados na impressora. Pode ser removido levantando-o.

    Nota

    • Os cartuchos de toner iniciais são enviados com os cilindros de imagem conectados. Por favor, não remova os cartuchos de toner iniciais dos tambores de imagem.

  5. Remova as folha protetora (5) do cilindro de imagem.

    1. Remova uma fita (6) presa na folha protetora (5) e abra.

    2. Puxe as folha protetora (5) na direção da seta. Não gire a alavanca de fecho do cartucho de toner (7) (Azul).

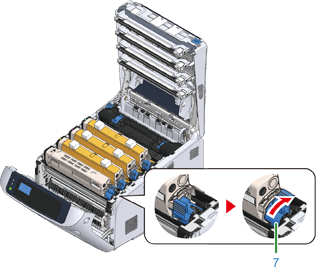

  6. Coloque o cilindro de imagem com a folha protetora na impressora e gire a alavanca de fecho do cartucho de toner (7) (Azul) na direção da seta até se alinhar com a .

    Você ouvirá um clique quando travar no lugar.

    Nota

    • Fechar a tampa sem girar a alavanca de fecho do cartucho de toner (Azul) pode causar um mau funcionamento. Certifique-se de girar a alavanca de fecho do cartucho até se alinhar com a na extremidade mais distante.

  7. Repita do passo 4 ao passo 6 para retirar todo o cilindro de imagens e remova toda a folha de proteção na ordem de “Y: Amarelo”, “M: Magenta”, e “C: Ciano”. Volte a colocar a impressora na impressora e gire a alavanca de bloqueio do cartucho de toner.

  8. Feche a bandeja de saída (4) empurrando o centro da tampa com firmeza.

  9. Feche a tampa frontal (2).

    Nota

    • A tampa frontal não pode ser fechada se a tampa superior não puder ser fechada de forma segura.

    • Quando a mensagem de erro de que a tampa superior ou frontal estar aberta nao desaparecer da tela de exibicao do painel do operador, certifique-se de que elas estejam fechadas com seguranca.
