Conexão com um cabo LAN

Conecte a impressora a um computador usando um a rede LAN com fio.

Antes de instalar o driver da impressora, conecte a impressora a uma rede usando um cabo LAN.

  1. Prepare um cabo de LAN (1) e um hub (2).

    Um cabo LAN não é fornecido. É necessário um cabo LAN (categoria 5e ou superior, par trançado, reto).

  2. Desligue a máquina.

  3. Insira uma extremidade do cabo LAN (1) no conector de interface de rede.

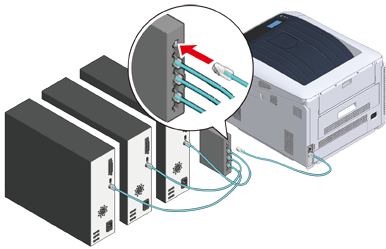

  4. Insira a outra extremidade do cabo LAN (1) no hub (2).

    Em seguida, configure as informações da rede, como endereços de IP da impressora.

  5. Ligue a impressora.

  6. Pressione o botão de rolagem diversas vezes para selecionar o [Admin Setup (Conf. admin.)] e pressione o botão «ENTER (ENTER)».

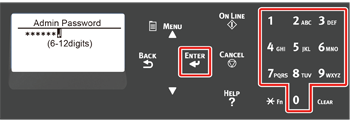

  7. Digite a senha do administrador usando as teclas numéricas (0-9) e pressione o botão «ENTER (ENTER)».

    A senha padrão de fábrica do administrador é “123456”. Se a senha de administrador for alterada, insira a senha atualizada.

  8. Verifique se [Network Setup (Configuração de rede)] está selecionado e pressione o botão «ENTER (ENTER)».

  9. Pressionar o botão de rolagem diversas vezes para selecionar o [IP Address Set (Config de endereço IP)] e pressione «ENTER (ENTER)».

    Se definir o endereço de IP manualmente, pressione o botão de rolagem e selecione [Manuel (Manual)] e pressione o botão «ENTER (ENTER)». Prossiga para a etapa 10.

    Se obtiver o endereço IP automaticamente, verifique se [Auto (Automático)] está selecionado e pressione o botão «ENTER (ENTER)». Prossiga para a etapa 16.

  10. Pressione o botão «BACK (VOLTAR)» até que a [Network Setup (Configuração de rede)] seja exibida. Pressione o botão de rolagem diversas vezes para selecionar [IPv4 Address (Endereço de IPv4)] e pressione o botão [OK (OK)].

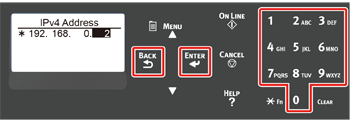

  11. Digite a endereço IP usando as teclas numéricas (0-9) e pressione o botão «ENTER (ENTER)».

    Da mesma forma, insira os próximos 3 dígitos. Para mover-se para próxima caixa, pressione o botão «ENTER (ENTER)».

    Todas as entradas foram concluídas e, em seguida, pressione o botão «BACK (VOLTAR)».

  12. Pressionar o botão de rolagem para selecionar [Subnet Mask (Máscara de sub-rede)] e pressione o botão «ENTER (ENTER)».

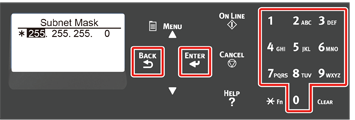

  13. Digite a máscara de sub-rede da mesma maneira que o endereço IP. Todas as entradas foram concluídas e, em seguida, pressione o botão «BACK (VOLTAR)».

  14. Pressionar o botão de rolagem para selecionar [Endereço de gateway (Gateway Address)] e pressionar o botão «ENTER (ENTER)».

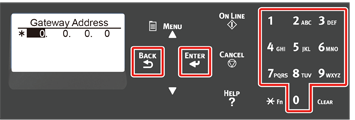

  15. Digite o endereço de gateway da mesma maneira que o endereço IP. Todas as entradas foram concluídas e, em seguida, pressione o botão «BACK (VOLTAR)».

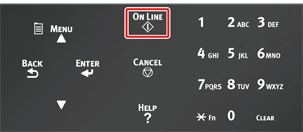

  16. Pressionar o botão «ON LINE (ONLINE)» para finalizar as configurações de rede.

    Vá para o procedimento “Instalação de um driver de impressora em um computador”.
