Instalando a base de caster

A base de caster é uma base com casters para mover a impressora.

As batentes para prevenção de queda estão equipadas. Quando você conecta as unidades de bandeja adicionais, o uso da base de caster é altamente recomendado.

Nota

  • Ao conectar três ou mais bandejas adicionais, certifique-se de instalar a base com rodinhas.

  • A caixa e o material de embalagem são necessários para transportar a base com rodinhas. Não descarte-os e guarde-os para uso futuro.

Isso pode causar ferimentos!

Pelo menos duas pessoas são necessárias para levantar a impressora com segurança porque ela pesa cerca de 40 kg.

  1. Desligue sua impressora e depois desconecte o cabo CA e o cabo Ethernet ou USB.

    Nota

    • Se você montar a impressora com um cabo conectado, poderá prender o pé no cabo e ferir-se.

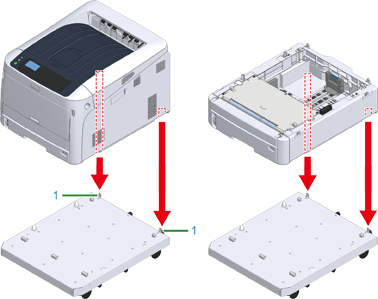

  2. Coloque a unidade da impressora ou a unidade de bandeja adicional na base para que a parte posterior da unidade da impressora ou a unidade adicional da bandeja fique alinhada com a protuberância (1) na parte traseira da base de caster.

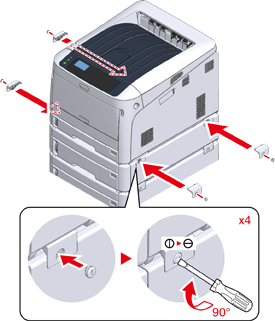

  3. Conecte a impressora e a base com rodinhas ou a bandeja adicional e a base com rodinhas.

    A figura mostra um exemplo de bandeja adicional e base de rodízios conectadas.

  4. Ao adicionar mais uma bandeja, coloque-a cuidadosamente na parte superior para que as saliências na parte traseira da bandeja adicional a ser conectada estejam alinhadas com a parte traseira da bandeja adicional que já está conectada à base com rodinhas.

  5. Junte as bandejas adicionais.

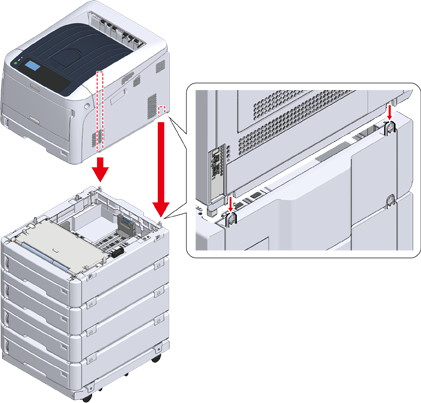

  6. Quando duas ou mais bandejas adicionais tiverem sido conectadas, coloque a impressora cuidadosamente na parte superior para que a parte traseira da bandeja adicional fique alinhada com a parte traseira da impressora.

  7. Ao conectar a unidade de bandeja adicional, conecte a unidade de impressão e a unidade de bandeja adicional.

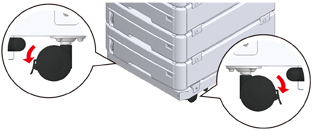

  8. Trave os casters.

  9. Quando três ou mais bandejas adicionais forem conectadas, retire as ferramentas de proteção de tombamento antes de usar a impressora.

    Até quatro bandejas adicionais podem ser instaladas.

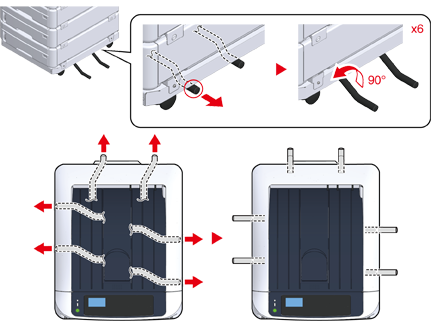

    Como usar a ferramenta de proteção de tombamento

    Você pode encontrar duas ferramentas de proteção de ponta nos lados esquerdo e direito da base de caster, e também duas ferramentas em sua parte de trás. Puxe-as para fora, em seguida, gire-as a 90° em sentido anti-horário até ouvir um clique.

    Perigo de ferimentos.

    Quando o número de bandejas adicionais for três ou mais, retire completamente as ferramentas de proteção contra tombamento. Se essas ferramentas de proteção contra tombamento não forem colocadas no lugar, a impressora poderá tombar e causar ferimentos.

    Nota

    • Ao realizar ações como transportar esta máquina, substituir consumíveis e peças de manutenção ou colocar papel na bandeja, tome as seguintes precauções para evitar que a máquina caia.

      • Não empurre a bandeja de saída quando a bandeja de saída da máquina estiver aberta.

      • Não empurre o cassete de papel para baixo enquanto ele estiver puxado para fora.

      • Não empurre a máquina por trás se ela estiver com os cassetes de papel para fora.

  10. Ligue o cabo de energia e os cabos desconectados, e ligue a máquina.

Depois que a unidade de bandeja adicional estiver montada, você precisará verificar o status de montagem e fazer as configurações do driver da impressora.

Consulte “Quando adicionar opções”.
