Conexão de uma linha telefônica

Esta seção descreve como conectar um cabo telefônico para transmissões de fax.

O método de conexão da linha telefônica varia dependendo de seu ambiente. Conecte o cabo telefônico adequado a seu ambiente consultando as ilustrações neste manual.

Coloque o cabo de telefone no recesso da máquina de forma que ele não deve se solte.

Nota

  • Sempre utilize o cabo telefônico que vem com a máquina. Usando outro cabo telefônico pode causar mau funcionamento.

  • Se uma transmissão ou recepção de fax falhar, configure [Super G3 (Super G3)] como [OFF (DESATIVADO)].

  • Não é possível conectar uma linha ISDN diretamente. Para conectá-la, use um adaptador de terminal (TA) e conecte ao conector LINE da máquina.

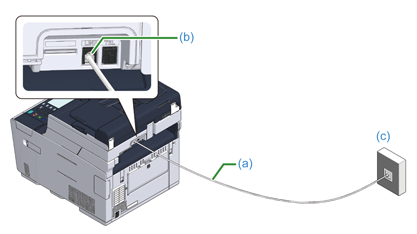

  1. Conecte uma extremidade do cabo de telefone (a) incluso no conector LINE (b) da máquina e a outra extremidade em uma linha pública (analógica) (c).

    Nota

    Mantenha a tampa do “conector TEL” inserida.

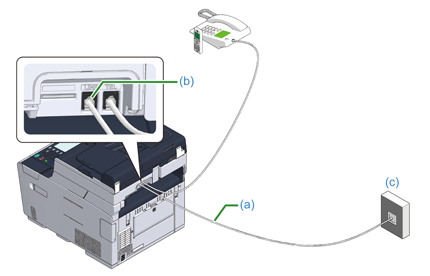

  1. Conecte uma extremidade do cabo de telefone (a) incluso no conector LINE (b) da máquina e a outra extremidade em uma linha pública (analógica) (c).

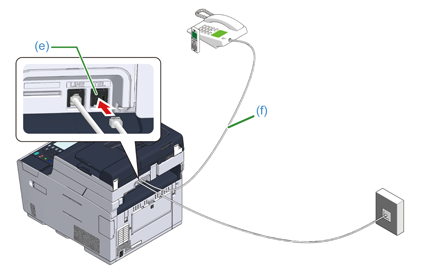

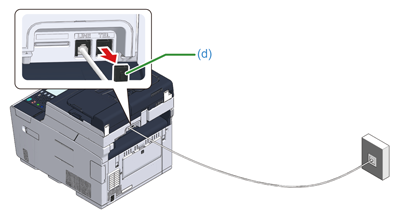

  2. Remova a tampa do conector de telefone (d).

  3. Conecte o cabo do telefone incluso (f) que está conectado ao telefone externo no conector TEL (e) da máquina.

    Um telefone que é conectado à máquina é chamado de telefone externo.

    Nota

    • Somente um telefone pode estar conectado à máquina.

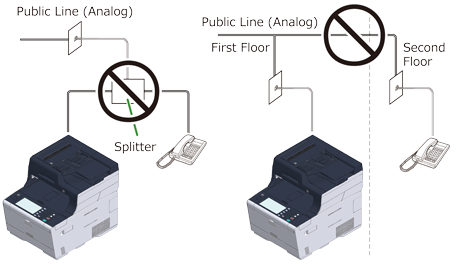

    • Não conecte o telefone à máquina em paralelo. Se você conectar o telefone à máquina em paralelo, os seguintes problemas ocorrerão, resultando no mau funcionamento da máquina.

      • Se pegar o fone do telefone que está conectado em paralelo enquanto a máquina envia ou recebe um fax, a imagem do fax poderá ser corrompida ou um erro de comunicação poderá ocorrer.

      • Se a chamada recebida for uma chamada de voz, o telefone poderá tocar depois ou parar e, se a chamada recebida for um fax, a máquina poderá estar indisponível para recebê-lo.

    • Se você conectar um telefone com a função de fax, desative a função de fax do telefone (desativar a recepção de fax) antes de usá-lo.

    Memo

    No caso de interconexão direta, é necessário separar a construção. Entre em contato com a companhia telefônica para obter assistência.

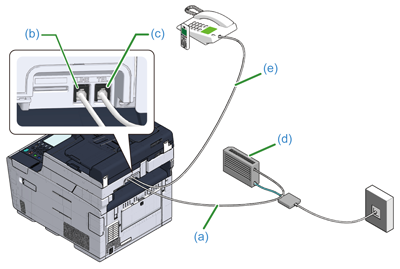

  1. Conecte o cabo do telefone incluso (a) que está conectado ao Dispositivo ótico (telefone IP) (d) no conector LINE (b) da máquina.

  2. Remova a tampa do conector de telefone.

  3. Conecte o cabo do telefone incluso (e) que está conectado ao telefone externo no conector TEL (c) da máquina.

Memo

  • Se um botão de fax falhar, definir a linha de PBX para [ON (LIGADO)].

    Instal. do Usuário

  • Se uma transmissão ou recepção de fax falhar, configure [Super G3] como [DESATIVADO].

    Instal. do Usuário

Além do cabo do telefone incluso, um cabo de telefone do mesmo tipo é necessário.

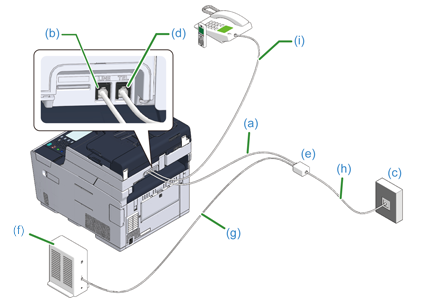

  1. Conecte uma extremidade do cabo de telefone (a) incluso no conector LINE (b) da máquina e a outra extremidade em um derivador de linha (e).

    Se você usar um modem ADSL do tipo incorporado ao derivador de linha telefônica, conecte o cabo do telefone incluso (a) que está conectado ao modem ADSL (f) no conector LINE (b) da máquina.

  2. Conecte o derivador de linha telefônica (e) ao modem ADSL (f) com um cabo de telefone (g), e, então, conecte a outro cabo de telefone (h) na linha pública (analógica) (c).

  3. Remova a tampa do conector de telefone.

  4. Conecte o cabo do telefone (i) que está conectado ao telefone externo no conector TEL (d) da máquina.

Memo

  • Se um botão de fax falhar, definir a linha de PBX para [ON (LIGADO)].

    Instal. do Usuário

  • Se uma transmissão ou recepção de fax falhar, configure [Super G3] como [DESATIVADO].

    Instal. do Usuário

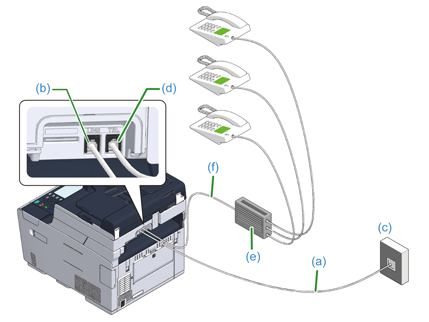

  1. Conecte o cabo do telefone incluso (a) que está conectado à linha pública (analógica) (c) no conector LINE (b) da máquina.

  2. Conecte o cabo de telefone (f) conectado a um dispositivo de controle tal como PBX (e) no conector TEL (d) da máquina.

Memo

  • O Home Telephone é um switch simples para uso residencial, que conecta vários telefones com uma ou duas linhas telefônicas, permitindo o uso de ramais e interfones.

  • O Business Phone é um switch simples que acomoda três ou mais linhas telefônicas, com o qual muitos telefones podem ser compartilhados, permitindo ramais ou outros usos.

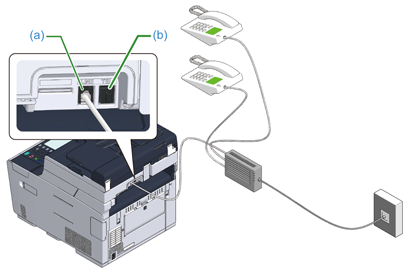

  1. Conecte o cabo de telefone conectado a um dispositivo de controle tal como PBX ao conector LINE (a) da máquina.

  2. Se você usar uma linha de telefone para fax e telefone, conecte o cabo de telefone do telefone externo no conector TEL (b).

Memo

Se você conectar a um PBX (central privada de comutação telefônica), configure a linha PBX como [ON (LIGADO)].

Configuração de fax

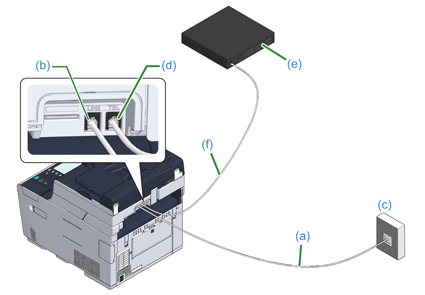

  1. Conecte o cabo do telefone incluso (a) que está conectado à linha pública (analógica) (c) no conector LINE (b) da máquina

  2. Remova a tampa do conector de telefone.

  3. Conecte o cabo de telefone (f) conectado ao sintonizador CS ou à televisão digital (e) no conector TEL (d) da máquina.
