Esta seção descreve como desembalar e instalar a máquina.
|
Perigo de ferimentos. |
|
|---|---|---|
|

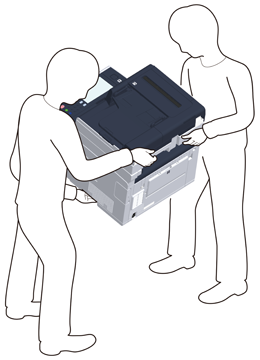

Como a máquina pesa cerca de 31 kg, são necessárias 2 pessoas para erguer a máquina. |
||
Nota
-
Tome muito cuidado ao manusear o cilindro de imagem (o cilindro verde) porque ele é frágil.
-
Não exponha o cilindro de imagem diretamente à luz do sol ou a luzes fortes (aproximadamente 1.500 lux ou mais). Não deixe o cilindro de imagem sob luzes internas por 5 minutos ou mais.
-
Os materiais de embalagem e acondicionamento são necessários para transportar a máquina. Não descarte-os e guarde-os para uso futuro.
-
Remova a máquina da caixa e remova os acessórios, materiais de acondicionamento e o invólucro plástico da máquina.
-
Erga a máquina e coloque-a no local de instalação.
Nota
Não abra a unidade do scanner até a etapa 4.
-
Remova os materiais de acondicionamento, fitas de proteção, folha de proteção e saquinhos de dessecante.
-
Segure a alça (B) para abrir a unidade de scanner.
-
Pressione o botão (A) e abra a bandeja de saída (a) até que ela pare.
-
Comprima a ponta da alavanca azul do cartucho de toner e gire para a frente até que a ponta alinhe com engate do cartucho.
Gire as alavancas de todos os 4 cartuchos de toner.
Nota
Se fechar a bandeja de saída sem girar a alavanca azul, pode provocar uma falha. Certifique-se de girar a alavanca azul até que seu topo se alinhe com o engate na parte traseira do cartucho de toner.
-
Puxe as alavancas de travamento da unidade fusora na sua direção para destravar.
-
Segure a alça da unidade fusora e levante-a para fora da máquina.
Nota
Ao remover a unidade fusora, cuidado para não encostá-la no cabeçote de LED.
-
Empurre a alavanca azul da unidade fusora e remova a trava de segurança laranja e o filme.
-
Segure a alça da unidade fusora e alinhe a unidade fusora às ranhuras atrás dos cartuchos do toner, coloque a unidade fusora na máquina.
Nota
Ao configurar a unidade fusora, cuidado para não encostá-la no cabeçote de LED.
-
Empurre as alavancas na unidade fusora para travar.
-

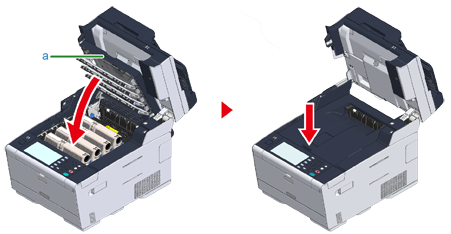

Feche a bandeja de saída (a) lentamente e empurre o centro da bandeja de saída para confirmação.
Nota
Se a mensagem de erro de que a bandeja de saída está aberta não desaparecer, certifique-se de que a bandeja esteja fechada com firmeza.
-
Segure a alça (B) para fechar a unidade de scanner.
