Desembalando e instalando a máquina

Esta seção descreve como desembalar e instalar a máquina.

Perigo de ferimentos.

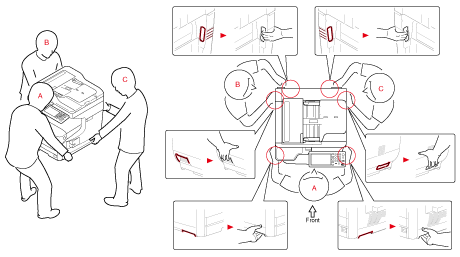

Como a máquina pesa cerca de 64 kg, são necessárias 3 pessoas para erguer a máquina.

Nota

  • Tome muito cuidado ao manusear o cilindro de imagem (o cilindro verde) porque ele é frágil.

  • Não exponha o cilindro de imagem diretamente à luz do sol ou a luzes fortes (aproximadamente 1.500 lux ou mais). Não deixe o cilindro de imagem sob luzes internas por 5 minutos ou mais.

  • O material de embalagem e acondicionamento é necessário para transportar a máquina. Não descarte-o e guarde-o para uso futuro.

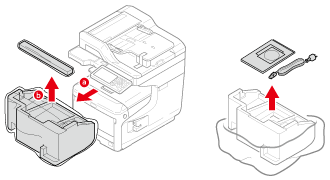

  1. Retire a máquina da caixa e remova os materiais de acondicionamento e o invólucro plástico da máquina.

    Um conjunto de acessórios está embalado dentro do material de acondicionamento.

  2. Erga a máquina e coloque-a no local de instalação.

    Nota

    Não abra a unidade do scanner até a etapa 6.

  3. Remova os acessórios.

  4. Remova os materiais amortecedores e fitas de proteção.

  5. Remova as fitas de proteção.

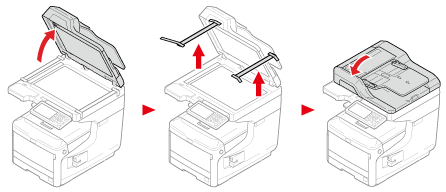

  6. Segure a alça (A) para abrir a unidade de scanner.

  7. Remova o pacote dissecante e a folha de proteção anexados à peça transparente.

  8. Remova a folha de proteção.

  9. Insira seu dedo no recesso (B) ao lado direito da máquina e puxe a alavanca de abertura da tampa frontal (1) para abrir a tampa frontal (2) para frente.

    Nota

    Abra a tampa frontal com cuidado. Se abrir rapidamente, uma bandeja MP pode abrir.

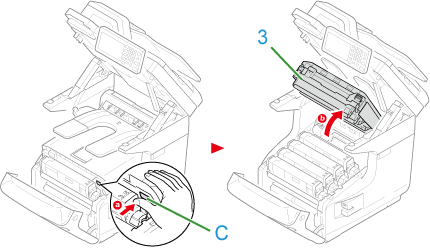

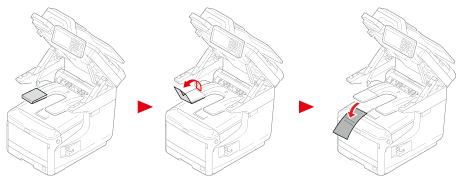

  10. Pressione o botão (C) e abra a bandeja de saída (3).

  11. Remova todos os quatro cilindros de imagem.

    Nota

    • Não exponha o cilindro de imagem à luz por 5 minutos ou mais.

    • Não toque na superfície verde brilhante na parte inferior do cilindro de imagem.

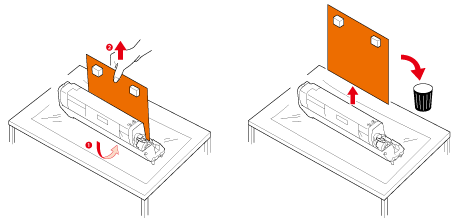

  12. Remova as folhas protetoras dos quatro cilindros de imagem.

    1. Coloque um cilindro de imagem sobre um jornal.

      Remova uma fita presa na folha protetora e abra.

    2. Retire uma folha protetora no sentido da seta.

    Nota

    Não gire a alavanca azul da trava do cartucho de toner.

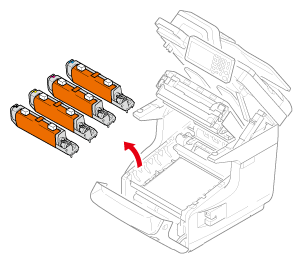

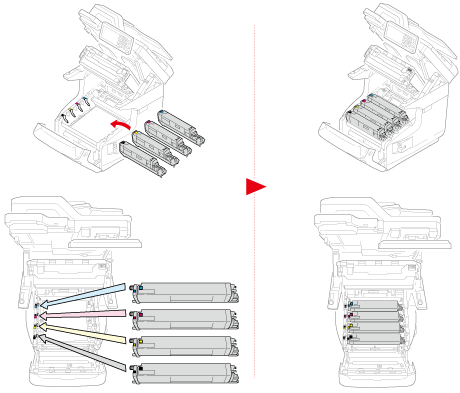

  13. Coloque todos os quatro cilindros de imagem de volta na máquina.

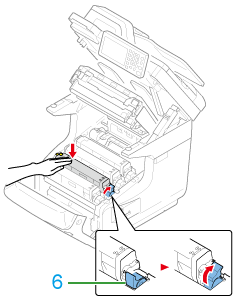

  14. Vire a alavanca azul do cartucho de toner para trás até que a parte superior seja alinhada na marca.

    Vire as alavancas de todos os cartuchos de toner.

  15. Feche a bandeja de saída.

  16. Fechar a tampa frontal.

    Nota

    • A tampa frontal não pode ser fechada se a tampa superior não puder ser fechada de forma segura.

    • Quando a mensagem de erro de que a bandeja de saída estar aberta não desaparecer da tela de exibição do painel do operador, certifique-se de que elas estejam fechadas com seguranca.

  17. Segure a alça (A) para fechar a unidade de scanner.
