Σύνδεση με τηλεφωνική γραμμή

Αυτή η ενότητα περιγράφει πώς να συνδέσετε ένα καλώδιο τηλεφώνου για αποστολές φαξ.

Η μέθοδος σύνδεσης της τηλεφωνικής γραμμής ποικίλλει ανάλογα με το περιβάλλον σας. Συνδέστε το καλώδιο τηλεφώνου που ταιριάζει στο περιβάλλον σας ανατρέχοντας στις εικόνες σε αυτό το εγχειρίδιο.

Τοποθετήστε το καλώδιο τηλεφώνου στην εσοχή της συσκευής ώστε να μην είναι πολύ χαλαρό.

Σημείωση

  • Να χρησιμοποιείτε πάντα το καλώδιο τηλεφώνου που συμπεριλαμβάνεται με τη συσκευή. Η χρήση ενός άλλου καλωδίου τηλεφώνου ενδέχεται να προκαλέσει δυσλειτουργία.

  • Αν αποτύχει μια αποστολή ή λήψη φαξ, ορίστε το [Super G3 (Super G3)] στο [OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)].

  • Δεν μπορείτε να συνδέσετε μια γραμμή ISDN απευθείας. Για σύνδεση, χρησιμοποιήστε έναν προσαρμογέα τερματικού (ΤΑ) και συνδεθείτε στην υποδοχή ΓΡΑΜΜΗΣ της συσκευής.

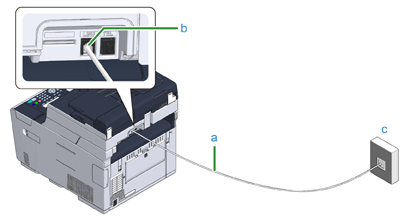

  1. Συνδέστε το ένα άκρο του καλωδίου τηλεφώνου που συμπεριλαμβάνεται (a) στην υποδοχή ΓΡΑΜΜΗΣ (b) της συσκευής και το άλλο άκρο σε μία δημόσια γραμμή (αναλογική) (c).

    Σημείωση

    Διατηρήστε το κάλυμμα της "υποδοχής ΤΗΛ" στη θέση του.

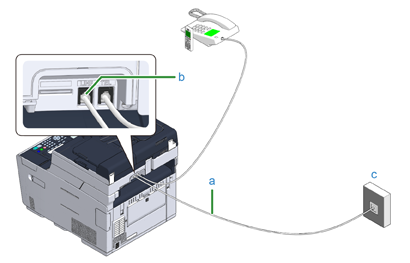

  1. Συνδέστε το ένα άκρο του καλωδίου τηλεφώνου που συμπεριλαμβάνεται (a) στην υποδοχή ΓΡΑΜΜΗΣ (b) της συσκευής και το άλλο άκρο σε μία δημόσια γραμμή (αναλογική) (c).

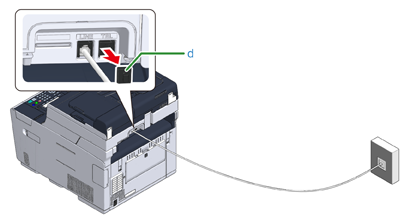

  2. Αφαιρέστε το κάλυμμα υποδοχής τηλεφώνου (d).

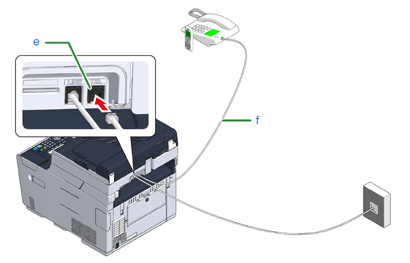

  3. Συνδέστε το καλώδιο τηλεφώνου (f) που είναι συνδεδεμένο με το εξωτερικό τηλέφωνο στην υποδοχή ΤΗΛ (e) της συσκευής.

    Ένα τηλέφωνο που είναι συνδεδεμένο στη συσκευή αποκαλείται ένα εξωτερικό τηλέφωνο.

    Σημείωση

    • Μόνο ένας τηλέφωνο μπορεί να είναι συνδεδεμένο στην συσκευή.

    • Μην συνδέετε το τηλέφωνο στη συσκευή παράλληλα. Εάν συνδέετε το τηλέφωνο στη συσκευή παράλληλα, προκύπτουν τα εξής προβλήματα, με αποτέλεσμα να μη λειτουργεί σωστά η συσκευή.

      • Αν σηκώσετε το ακουστικό του τηλεφώνου που είναι συνδεδεμένο παράλληλα, ενώ η συσκευή στέλνει ή λαμβάνει ένα φαξ, η εικόνα φαξ ενδέχεται να είναι κατεστραμμένη ή μπορεί να προκύψει ένα σφάλμα επικοινωνίας.

      • Εάν η εισερχόμενη κλήση είναι μία φωνητική κλήση, το τηλέφωνο μπορεί να χτυπήσει αργά ή σταματήσει στη μέση, και αν η εισερχόμενη κλήση είναι ένα φαξ, η συσκευή μπορεί να μην είναι σε θέση να λάβει το φαξ.

    • Αν συνδέσετε ένα τηλέφωνο με τη λειτουργία φαξ, απενεργοποιήστε τη λειτουργία φαξ του τηλεφώνου (απενεργοποιήστε τη λήψη φαξ) πριν τη χρήση.

    Υπόμνημα

    Στην περίπτωση της άμεσης διασύνδεσης, απαιτείται ξεχωριστή κατασκευαστική εργασία. Επικοινωνήστε με τη τηλεφωνική σας εταιρεία.

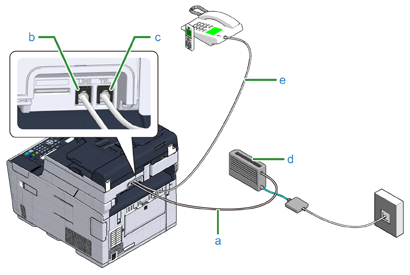

  1. Συνδέστε το καλώδιο τηλεφώνου που συμπεριλαμβάνεται (a), που είναι συνδεδεμένο με την οπτική συσκευή (τηλέφωνο IP) (d) στην υποδοχή ΓΡΑΜΜΗΣ (b) της συσκευής.

  2. Αφαιρέστε το κάλυμμα βύσματος τηλεφώνου.

  3. Συνδέστε το καλώδιο τηλεφώνου (e) που είναι συνδεδεμένο με ένα εξωτερικό τηλέφωνο στην υποδοχή ΤΗΛ (c) της συσκευής.

Υπόμνημα

Εκτός από το καλώδιο τηλεφώνου που συμπεριλαμβάνεται, απαιτείται επίσης ένα καλώδιο τηλεφώνου του ίδιου τύπου.

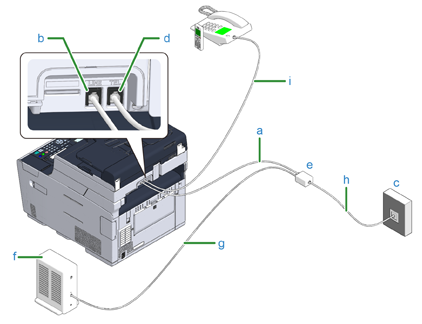

  1. Συνδέστε το ένα άκρο του καλωδίου τηλεφώνου που συμπεριλαμβάνεται (a) στην υποδοχή ΓΡΑΜΜΗΣ (b) της συσκευής και το άλλο άκρο σε έναν διαχωριστή γραμμής τηλεφώνου (e).

    Αν χρησιμοποιείτε μόντεμ ADSL με ενσωματωμένο διαχωριστή γραμμής τηλεφώνου, συνδέστε το καλώδιο τηλεφώνου που συμπεριλαμβάνεται (a), το οποίο είναι συνδεδεμένο με το μόντεμ ADSL (f) στην υποδοχή ΓΡΑΜΜΗΣ (b) της συσκευής.

  2. Συνδέστε το διαχωριστή τηλεφωνικής γραμμής (e) στο μόντεμ ADSL (f) με ένα καλώδιο τηλεφώνου (g) και μετά συνδέστε ένα άλλο καλώδιο τηλεφώνου (h) στη δημόσια γραμμή (αναλογικό) (c).

  3. Αφαιρέστε το κάλυμμα βύσματος τηλεφώνου.

  4. Συνδέστε το καλώδιο τηλεφώνου (i) που είναι συνδεδεμένο με ένα εξωτερικό τηλέφωνο στην υποδοχή ΤΗΛ (d) της συσκευής.

Υπόμνημα

  1. Συνδέστε το καλώδιο τηλεφώνου που συμπεριλαμβάνεται (a), το οποίο είναι συνδεδεμένο με τη δημόσια γραμμή (αναλογική) (c) στην υποδοχή ΓΡΑΜΜΗΣ (b) της συσκευής.

  2. Συνδέστε το καλώδιο τηλεφώνου (f) που είναι συνδεδεμένο με μια συσκευή ελέγχου όπως το PBX (e), στην υποδοχή ΤΗΛ (d) της συσκευής.

Υπόμνημα

  • Το Οικιακό Τηλέφωνο είναι ένας απλός διακόπτης για χρήση στο σπίτι, ο οποίος συνδέει πολλαπλά τηλέφωνα με μία ή δύο τηλεφωνικές γραμμές, δίνοντάς σας τη δυνατότητα να χρησιμοποιείτε τηλέφωνα επέκτασης και θυροτηλέφωνα.

  • Το Business Phone είναι ένας απλός εναλλάκτης που εξυπηρετεί τρεις ή περισσότερες τηλεφωνικές γραμμές, με τον οποίο μπορούν να γίνουν κοινόχρηστα πολλά τηλέφωνα, επιτρέποντας τηλέφωνα επέκτασης ή άλλη χρήση.

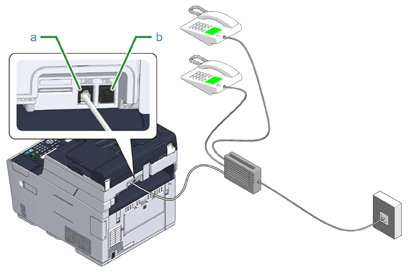

  1. Συνδέστε το καλώδιο τηλεφώνου που είναι συνδεδεμένο με μια συσκευή ελέγχου όπως το PBX, στην υποδοχή ΓΡΑΜΜΗΣ (a) της συσκευής.

  2. Αν χρησιμοποιείτε μία τηλεφωνική γραμμή για φαξ και τηλέφωνο, συνδέστε το καλώδιο τηλεφώνου του εξωτερικού τηλεφώνου στην υποδοχή ΤΗΛ (b).

Υπόμνημα

Εάν συνδέεστε σε PBX (ιδιωτικό τηλεφωνικό κέντρο), ορίστε τη γραμμή PBX σε [ΟΝ (ΕΝΕΡΓΟΠΟΙΗΣΗ)].

Διαμόρφωση φαξ

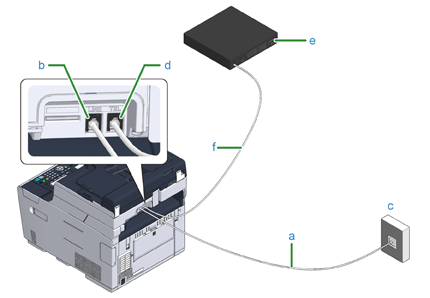

  1. Συνδέστε το καλώδιο τηλεφώνου που συμπεριλαμβάνεται (a), το οποίο είναι συνδεδεμένο με τη δημόσια γραμμή (αναλογική) (c) στην υποδοχή ΓΡΑΜΜΗΣ (b) της συσκευής

  2. Αφαιρέστε το κάλυμμα βύσματος τηλεφώνου.

  3. Συνδέστε το καλώδιο τηλεφώνου (f) που είναι συνδεδεμένο με το CS tuner ή ψηφιακή τηλεόραση (e) στην υποδοχή ΤΗΛ (d) της συσκευής.
