Bir Telefon Hattı Bağlama

Bu bölüm faks iletimleri için bir telefon kablosunu nasıl bağlayacağınızı açıklamaktadır.

Telefon hattı bağlantı yönetimi ortamınıza göre değişiklik gösterir. Bu kullanım kılavuzunda açıklamaları başvurarak ortamınıza uygun telefon kablosunu bağlayın.

Telefon kablosunu makinenin boşluğunda gevşek olmayacak biçimde ayarlayın.

Not

  • Her zaman makineyle gelen telefon kablosunu kullanın. Başka bir telefon kablosu kullanma bir arızaya neden olabilir.

  • Bir faks iletimi ya da alımı başarısız olursa, [Super G3 (Süper G3)] öğesini [OFF (Kapalı)] olarak ayarlayın.

  • Bir ISDN hattını doğrudan bağlayamazsınız. Bağlamak için, bir terminal adaptörünü (TA) kullanın ve makinenin LINE (HAT) adaptörüne bağlayın.

  1. Birlikte verilen telefon kablosunun (a) bir ucunu makinenin LINE (HAT) sağlayıcısına (b) ve diğer ucunu da bir genel hatta (analoji) (c) takın.

    Not

    "TEL konektörü" kapağını takılı tutun.

  1. Birlikte verilen telefon kablosunun (a) bir ucunu makinenin LINE (HAT) sağlayıcısına (b) ve diğer ucunu da bir genel hatta (analoji) (c) takın.

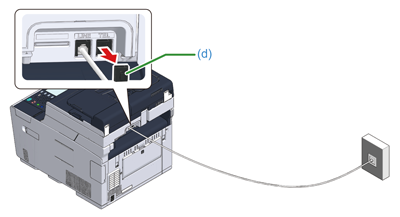

  2. Telefon konektör kapağını (d) çıkarın.

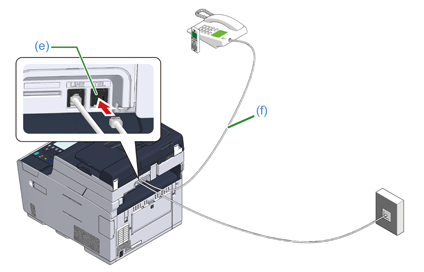

  3. Harici telefona bağlı telefon kablosunu (f) makinenin TEL konektörüne (e) takın.

    Makineye bağlanan telefona harici telefon denir.

    Not

    • Makineye sadece bir telefon bağlanabilir.

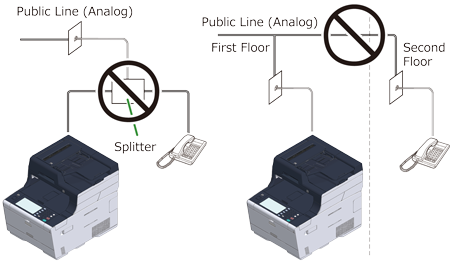

    • Makineye bağlanan telefonu paralel bağlamayın. Makineye bağlanan telefonu paralel bağlarsanız aşağıdaki sorunlar yaşanır ve makinenin düzgün çalışmamasına neden olur.

      • Makine bir faks gönderiyor ve alıyorken paralel bağlı telefonun ahizesi kaldırılırsa, faks görüntüsü bozulabilir veya iletişim hatası meydana gelebilir.

      • Gelen çağrı bir sesli aramaysa, telefon geç çalabilir veya yarıda kesilebilir ve gelen arama bir faks ise, makine faksı alamayabilir.

    • Faks işlevli bir telefon bağlarsanız, kullanmadan önce telefonun faks işlevini devre dışı bırakın (faks alımını devre dışı bırakın).

    Kısa not

    Doğrudan ara bağlantı durumunda ayır bir yapı çalışması gereklidir. Telefon şirketinizle iletişime geçin.

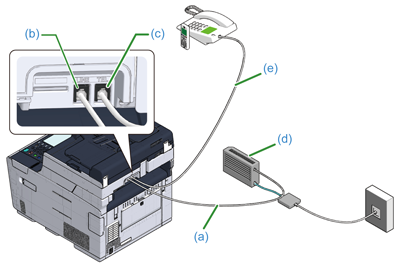

  1. Optik aygıta (IP telefonu) (d) bağlı birlikte verilen telefon kablosunu (a) makinenin LINE (HAT) konektörüne (b) takın.

  2. Telefon konektör kapağını çıkarın.

  3. Harici telefona bağlı telefon kablosunu (e) makinenin TEL konektörüne (c) takın.

Kısa not

  • Faks işleminin başarısız olması durumunda, PBX hattını [ON (Açık)] olarak ayarlayın.

    Kullanıcı Kurulumu

  • Bir faks iletimi ya da alımı başarısız olursa, [Süper G3] öğesini [KAPALI] olarak ayarlayın.

    Kullanıcı Kurulumu

Birlikte verilen telefon kablosunun haricinde, aynı türde bir telefon kablosu da gerekir.

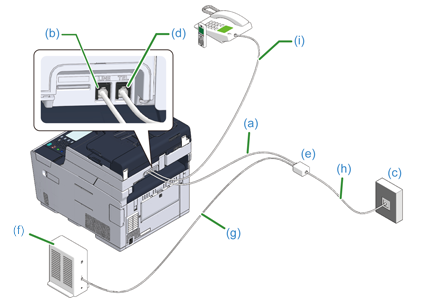

  1. Birlikte verilen telefon kablosunun (a) bir ucunu makinenin LINE (HAT) konektörüne (b) ve diğer ucunu da telefon hattı ayırıcısına (e) takın.

    Dahili bir telefon hattı ayırıcısı olan ADSL modem türü kullanıyorsanız, ADSL modeme (f) bağlı birlikte verilen telefon kablosunu (a) makinenin LINE (HAT) konektörüne (b) takın.

  2. Telefon hattı ayırıcısını (e) ADSL modeme (f) bir telefon kablosuyla (g) takın ve sonra başka bir telefon kablosunu (h) genel hatta (analog) (c) takın.

  3. Telefon konektör kapağını çıkarın.

  4. Harici telefona bağlı telefon kablosunu (i) makinenin TEL konektörüne (d) takın.

Kısa not

  • Faks işleminin başarısız olması durumunda, PBX hattını [ON (Açık)] olarak ayarlayın.

    Kullanıcı Kurulumu

  • Bir faks iletimi ya da alımı başarısız olursa, [Süper G3] öğesini [KAPALI] olarak ayarlayın.

    Kullanıcı Kurulumu

  1. Genel hatta (analog) (c) takılı birlikte verilen telefon kablosunu (a) makinenin LINE (HAT) konektörüne (b) takın.

  2. PBX (e) gibi bir kontrol aygıtına bağlı telefon kablosunu (f) makinenin TEL konektörüne (d) takın.

Kısa not

  • Ev Telefonu, birden fazla telefonu bir veya iki telefon hattına bağlayarak dahili telefon ve kapı telefonlarını kullanabilmesini sağlayan basit bir ev kullanımı anahtarıdır.

  • İş Telefonu, çok sayıda telefonun paylaşılabileceği, üç veya daha fazla telefon hattını taşıyabilen, dahili telefonlara veya diğer kullanımlara imkan tanıyan basit bir değiştiricidir.

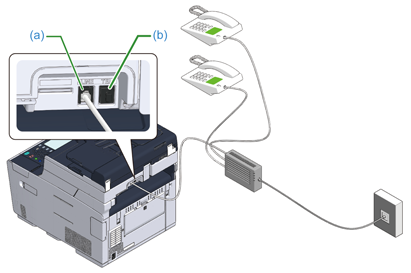

  1. PBX gibi bir kontrol aygıtına bağlı telefon kablosunu makinenin LINE (HAT) konektörüne (a) takın.

  2. Hem faks hem de telefon için bir telefon hattı kullanıyorsanız, harici telefonun telefon kablosunu TEL konektörüne (b) takın.

Kısa not

Bir PBX'e (özel telefon santrali) bağlarsanız, PBX hattını [ON (Açık)] olarak ayarlayın.

Faks Ayarları

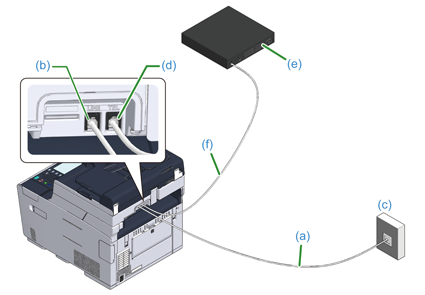

  1. Genel hatta (analog) (c) takılı birlikte verilen telefon kablosunu (a) makinenin LINE (HAT) konektörüne (b) takın

  2. Telefon konektör kapağını çıkarın.

  3. CS tuner ya da dijital televizyona (e) bağlı telefon kablosunu (f) makinenin TEL konektörüne (d) takın.
