Makinenin Ambalajından Çıkarılması ve Kurulması

Bu bölüm makinenin ambalajından nasıl çıkarılacağını ve kurulacağını açıklamaktadır.

Yaralanabilirsiniz.

Bu makineyi 3 kişi birlikte kaldırın, zira makine yaklaşık 64 kg'dir.

Not

  • Görüntü dramını (yeşil silindir) elinize alırken özel özen gösterin çünkü hassastır.

  • Görüntü dramını direkt gün ışığına veya güçlü ışığa (yaklaşık 1500lüks veya daha fazla) maruz bırakmayın. Görüntü dramını da aydınlatması altında dahi 5 dakika veya daha fazla bırakmayın.

  • Makinenin taşınması için ambalaj ve tamponlama malzemesi gereklidir. Bunları atmayın, daha sonra kullanmak üzere saklayın.

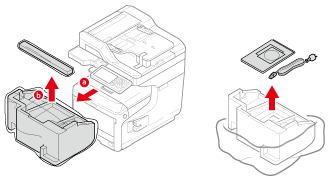

  1. Makineyi kutudan çıkarın ve makinenin tamponlama malzemelerini ve plastik torbayı kaldırın.

    Bir dizi aksesuar tamponlama malzemesiyle paketlenmiştir.

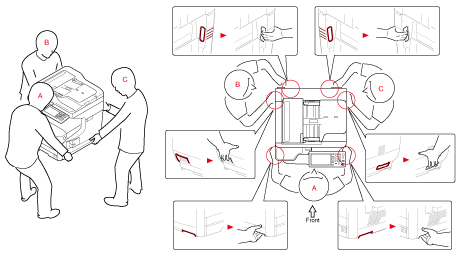

  2. Makineyi kaldırın ve ardından kurulacağı yere yerleştirin.

    Not

    Tarayıcı ünitesini Adım 6'ya kadar açmayın.

  3. Aksesuarları çıkarın.

  4. Tamponlama malzemelerini ve koruyucu bantları çıkarın.

  5. Koruyucu bantları çıkarın.

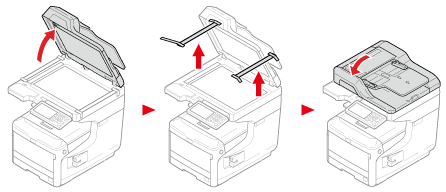

  6. Kolu (A) tutarak tarayıcı birimini açın.

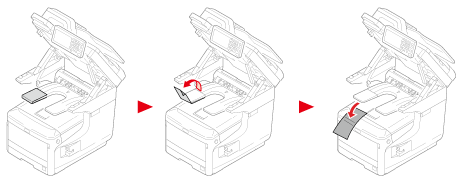

  7. Nem giderici paketini ve nakliye kısmına sabitlenmiş koruyucu yaprağı çıkarın.

  8. Koruyucu yaprağı çıkarın.

  9. Parmağınızı makinenin sağ tarafındaki boşluğa (B) yerleştirin ve ön kapak açma kolunu (1) öne doğru iterek ön kapağı (2) açın.

    Not

    Ön kapağı yavaşça açın. Hızlı bir şekilde açarsanız bir çok amaçlı tepsi açılabilir.

  10. Düğmeye (C) basın ve Çıktı Tepsisini (3) açın.

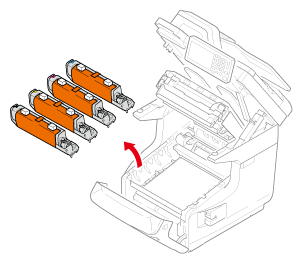

  11. Dört görüntü dramını da çıkarın.

    Not

    • Dramı 5 dakikadan daha fazla ışığa maruz bırakmayın.

    • Dramın alt tarafındaki parlak yeşil yüzeye dokunmayın.

  12. Dört görüntü dramından da koruyucu yaprakları çıkarın.

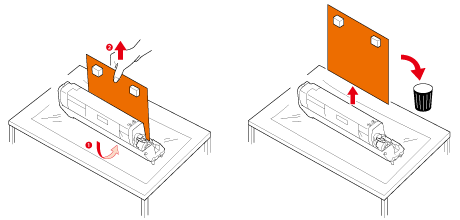

    1. Bir görüntü dramını gazete üzerine koyun.

      Koruyucu yaprağa yapıştırılmış bandı çıkarın ve açın.

    2. Koruyucu yaprağı ok yönünde çekip çıkarın.

    Not

    Toner kartuşunun mavi kolunu çevirmeyin.

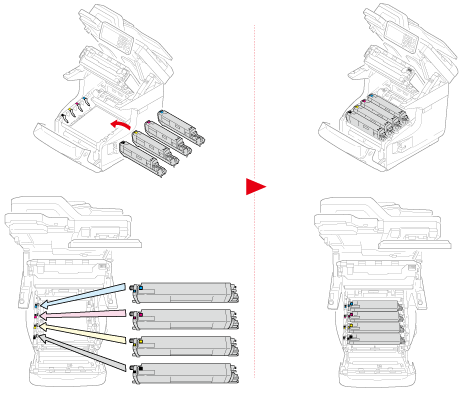

  13. Dört görüntü dramını tekrar makineye yerleştirin.

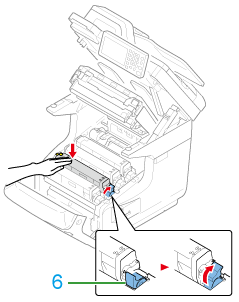

  14. Toner kartuşunun mavi kolunu, en üst kısmı işaretiyle hizalanıncaya kadar geriye doğru döndürün.

    4 toner kartuşunun da kolunu çevirin.

  15. Çıktı tepsisini kapatın.

  16. Ön kapağı kapatın.

    Not

    • Çıktı tepsisi kapatılmazsa ön kapak sağlam kapatılamaz.

    • Çıktı tepsisinin veya ön kapağın açık olduğuna ilişkin hata mesajı işletim panelinin ekranından kaybolmazsa, bunların sıkıca kapatıldığından emin olun.

  17. Kolu (A) tutarak tarayıcı birimini kapatın.
