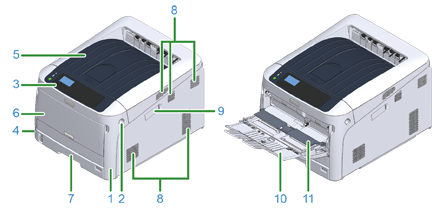

Названия компонентов

1

Передняя крышка

Передняя крышка принтера. Нажмите рычаг открытия передней крышки, чтобы открыть крышку.

2

Рычаг открытия передней крышки

Рычаг для разблокировки при открытии передней крышки.

3

Панель оператора

Панель для управления работой принтера.

Кнопки экрана, цифровые клавиши, функциональные клавиши и индикатор внимания расположены на панели.

4

Выключатель питания

Включает и выключает устройство.

5

Выходной лоток (верхняя крышка)

Сюда укладываются распечатки. После открытия передней крышки нажмите кнопку открытия, которая расположена внутри принтера, для открытия данного лотка.

6

Многоцелевой лоток (МЦ лоток)

Загружена бумага разного размера.

7

Лоток 1

Загрузите бумагу.

8

Вентиляционные отверстия

Выпускное/впускное вентиляционное отверстие.

Будьте осторожны, не заблокируйте отверстие при установке принтера.

9

Крышка модуля беспроводной ЛВС

Крышка для части установки модуля беспроводной ЛВС.

Держатель бумаги

Поддерживает бумагу.

11

Крышка отсека для бумаги

Удерживает бумагу, загруженную в многоцелевой лоток.

12

Кнопка «Открыть»

Нажмите эту кнопку для разблокировки при открытии выходного лотка (верхняя крышка).

13

Тонер-картридж, фотобарабан (K: черный)

Тонер-картридж содержит тонер (порошкообразное чернило) для печати.

Фотобарабан электризует бумагу и переносит тонер, используя статическое электричество. Барабан объединен с барабаном-картриджем.

Тонер-картриджи и фотобарабаны относятся к расходуемым материалам.

14

Тонер-картридж, фотобарабан (Y: желтый)

15

Тонер-картридж, фотобарабан (M: пурпурный)

16

Тонер-картридж, фотобарабан (C: голубой)

17

Рычаг блокировки тонер-картриджа

Прикрепите тонер-картридж к фотобарабану.

18

Блок термоэлемента

Нагревает и оказывает давление на тонер, переносимый на бумагу, для его закрепления.

19

Светодиодная головка (четыре головки)

Подвергает фотобарабан воздействию света для копирования букв и изображений.

20

Задний выходной лоток

Для вывода бумаги стороной для печати вверх.

21

Розетка переменного тока

Вставьте поставляемый кабель питания.

22

Блок дуплексной печати *¹

Компонент для дуплексной печати.

23

Интерфейсная область

Разъемы для подключения к компьютеру.

24

Вспомогательный разъем

Порт для USB-памяти.

25

Разъем USB

Вставьте USB-кабель при подключении компьютера к принтера.

26

Сетевой интерфейсный разъем

Вставьте кабель ЛВС при подключении компьютера к принтера через сеть.
