Это может привести к травме. |
|
|---|---|---|
|
Поднимать устройство должны 2 человека, так как оно весит около 40 кг. |
||
|
|
Это может привести к ожогам. |
|
|---|---|---|
|
Печка чрезвычайно горячая. Не дотрагивайтесь до нее. |
||
Примечание
-
Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.
-
Не подвергайте фотобарабан воздействию прямых солнечных лучей и не располагайте его в местах с ярким освещением (примерно 1500 люкс и более). Не оставляйте фотобарабан на свету более чем на 5 минут даже в условиях комнатного освещения.
-
Используйте упаковку и упаковочные материалы, приложенные к устройству на момент покупки.
-
Выключите устройство.
-
Отсоедините все кабели.
-
Кабель питания
-
Кабель LAN или USB
-
-
Извлеките бумагу из кассет для бумаги.
-
Поместите палец в выемку с правой стороны принтера и потяните вперед рычаг открытия передней крышки (1), чтобы открыть переднюю крышку (2).
-
Нажмите кнопку открытия (3) и откройте выходной лоток (4).
Это может привести к ожогам.
Печка чрезвычайно горячая. Не дотрагивайтесь до нее.
-
Удерживая тонер-картридж двумя руками, извлеките его из фотобарабана. Извлеките все 4 тонер-картриджа и фотобарабана, а затем поместите их на ровную поверхность, накрытую газетой и т. д.
-
Зафиксируйте тонер-картриджи на каждом барабане с помощью пластиковой ленты (5).
-
Установите 4 тонер-картриджа/фотобарабана в устройство.
-
Закройте выходной лоток (4), надавив на его центральную часть.
-
Закройте переднюю крышку (2).
Примечание
-
Передняя крышка не закроется, если открыт выходной лоток.
-
-
Если установлены дополнительные лотки, отсоедините детали, соединяющие устройство и дополнительные лотки.
Установка выполняется в порядке, обратном порядку отсоединения.
Установка дополнительного лотка (лотков)
Примечание
-
Будьте осторожны, не потеряйте соединительные детали.
-
Пока не отсоединяйте детали, соединяющие дополнительные лотки.
-
-

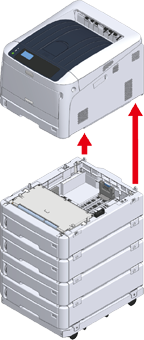

Поднимите принтер и отсоедините его от дополнительных лотков.
Примечание
-
Упаковывайте принтер и дополнительный лоток отдельно друг от друга для транспортировки.
-
-
Упакуйте устройство при помощи упаковочных материалов, а затем поместите его в упаковочную коробку.
-
Если установлено несколько дополнительных лотков или подставок на роликах, отсоедините соединяющие их детали, а затем упакуйте их вместе с каждой соединительной деталью.
Установка выполняется в порядке, обратном порядку отсоединения.
Установка дополнительного лотка (лотков)
Примечание
-
Будьте осторожны, не потеряйте соединительные детали.
-
Примечание
-
После транспортировки устройства при последующей установке удалите ленту, с помощью которой тонер-картриджи были прикреплены к фотобарабанам.
