Замена только фотобарабана

В разделе описано, как заменить фотобарабан без извлечения тонер-картриджа.

Примечание

  • Если новый фотобарабан устанавливается, когда тонер в картридже еще не закончился, индикатор уровня тонера в картридже будет работать некорректно. После замены также может отображаться сообщение "Заканчивается ресурс [ЦВЕТ] фотобарабана" или "Ресурс [ЦВЕТ] фотобарабана".

  • Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.

  • Не подвергайте фотобарабан воздействию прямых солнечных лучей и не располагайте его в местах с ярким освещением (примерно 1500 люкс и более). Не оставляйте фотобарабан на свету более чем на 5 минут даже в условиях комнатного освещения.

  • Используйте расходные материалы OKI для лучшей производительности устройства.

  • Сервисное обслуживание для устранения проблем, возникших в результате использования расходных материалов, отличных от оригинальных расходных материалов OKI, оплачивается в обязательном порядке, несмотря на гарантию или контракт на обслуживание. (Использование неизвестных расходных материалов не всегда приводит к проблемам, но будьте особенно осторожны при работе с ними.)

Заметка

  • Можно изменить параметры отображения сообщения «Истекает срок службы [COLOR] фотобарабана». Порядок настройки: [Admin Setup (Админ.настр.)] > [Others Setup (Другие настройки)] > [Near Life Setup (Настройка срока службы)] > [Drum Near Life Timing (Срок службы фотобарабана)]. Диапазон доступных значений — от 500 до 5 000 (с шагом 500).

  1. Подготовьте новый фотобарабан.

  2. Поместите палец в выемку с правой стороны принтера и потяните вперед рычаг открытия передней крышки (1), чтобы открыть переднюю крышку (2).

  3. Нажмите кнопку открытия (3) и откройте выходной лоток (4).

    Это может привести к ожогам.

    Печка чрезвычайно горячая. Не дотрагивайтесь до нее.

  4. Определите необходимый фотобарабан для замены по этикетке с указанием цвета.

  5. Извлеките фотобарабан (5) из устройства и разместите его на ровной поверхности.

    Примечание

    • Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.

    Заметка

    • Фотобарабан не закрепляется в принтере. Чтобы извлечь фотобарабан, просто поднимите его.

  6. Поворачивайте рычаг блокировки (синий) тонер-картриджа (6) на себя до тех пока, пока его верхняя часть не совпадет с отметкой , одновременно прижимая картридж.

  7. Поднимите картридж (7) справа и извлеките его из фотобарабана.

  8. Подготовьте новый фотобарабан и поместите его на ровную поверхность.

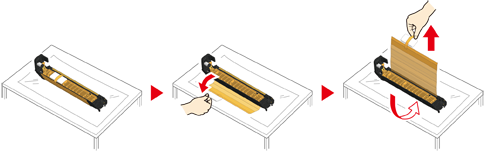

  9. Удалите защитный лист и извлеките упаковку с влагоотделителем.

  10. Снимите крышку тонера.

  11. Установите картридж (7), извлеченный в ходе шага 7, совмещая выемку с левой стороны (8) с выступом (9) на фотобарабане таким образом, чтобы картридж был выровнен относительно этикетки с указанием цвета на фотобарабане. Затем плотно зафиксируйте правый край.

  12. Поворачивайте рычаг блокировки (синий) тонер-картриджа (6) назад до тех пока, пока его верхняя часть не совпадет с отметкой , одновременно прижимая картридж, а затем присоедините тонер-картридж к фотобарабану.

    Когда он будет установлен на место, раздастся щелчок.

  13. Проверьте метку с указанием цвета на новом фотобарабане и установите фотобарабан в устройство.

    Примечание

    • Осторожно обращайтесь с фотобарабаном (зеленый цилиндр), он хрупкий.

  14. Закройте выходной лоток (4), надавив на центральную часть выходного лотка (4).

  15. Закройте переднюю крышку (2).

    Примечание

    • Передняя крышка не закроется, если открыт выходной лоток.

  16. Утилизируйте фотобарабан.

    Заметка

    • Поместите фотобарабан в пластиковый пакет или аналогичный контейнер и выполните утилизацию в соответствии с принятыми в вашем регионе правилами и постановлениями.
