Замена ролика подачи (лоток 1/лоток 2/лоток 3/лоток 4)

Заметка

  • Количество страниц, которое можно напечатать с помощью ролика подачи бумаги, зависит от окружающих условий и самой бумаги.

  • При постоянных замятиях бумаги даже после очистки роликов подачи рекомендуется заменить данные ролики.

Ролики подачи бумаги для лотка 1 отличаются по форме от роликов лотка 2/3/4. Определите лоток, для которого необходимо заменить ролики подачи бумаги, а затем подготовьте новые соответствующие ролики подачи бумаги.

В качестве примера приведена процедура замены роликов подачи бумаги для лотка 1. Аналогичная процедура применяется к лоткам 2/3/4.

  1. Убедитесь, что в наборе роликов подачи бумаги для лотка 1 содержатся следующие компоненты.

    1. Ролик подачи бумаги (с шестерней)

    2. Ролик подачи бумаги (без шестерни)

    3. Разделительный ролик

    4. Пружина

  2. Извлеките кассету для бумаги (1).

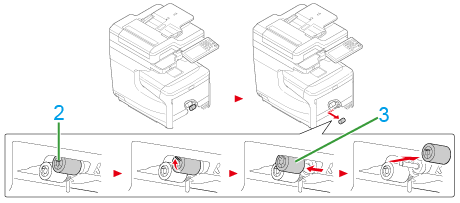

  3. При открытии креплений (2) на ролике подачи бумаги спереди кассеты бумаги сдвиньте ролик подачи бумаги (3) влево для извлечения.

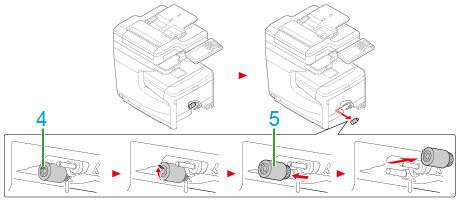

  4. При открытии креплений (4) на ролике подачи бумаги сзади кассеты бумаги сдвиньте ролик подачи бумаги (5) влево для извлечения.

  5. Установите новый ролик подачи бумаги (с шестерней) на ось в задней части.

  6. Установите новый ролик подачи бумаги (без шестерни) на ось в передней части.

  7. Извлеките бумагу из кассеты.

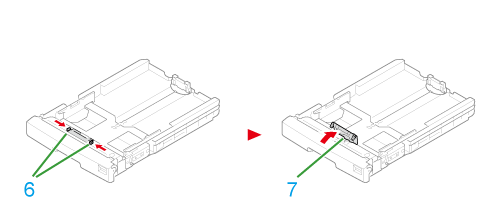

  8. Нажимая на два крепления (6) спереди кассеты для бумаги, откройте крышку (7) разделительного ролика.

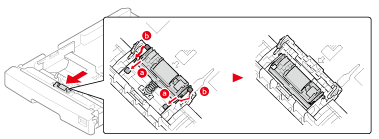

  9. Вдавите внутрь детали, находящиеся в выступах на обеих сторонах кассет для бумаги, и извлеките разделительный ролик и пружину.

    Примечание

    Для лотка 2/3/4 извлеченная пружина используется позже. Не выбрасывайте ее.

  10. Установите новую пружину на новый разделительный ролик. (Для лотков 2/3/4 используйте пружины, извлеченные в ходе шага 9).

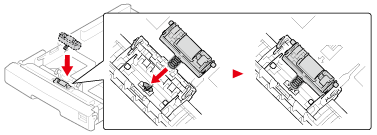

  11. Установите пружину на кассету для бумаги и вставьте разделительный ролик в кассету.

  12. Вставьте выступы на кассете для бумаги в выемки на обеих сторонах разделительного ролика.

  13. Закройте крышку разделительного ролика.

  14. Загрузите бумагу в кассету и вставьте кассету для бумаги в устройство.
